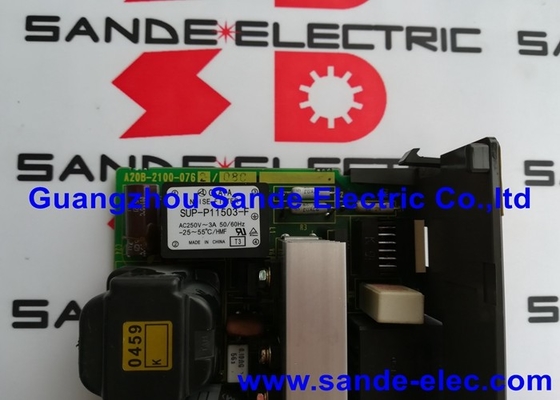

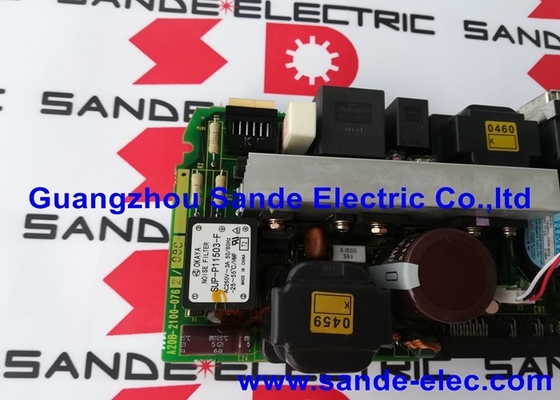

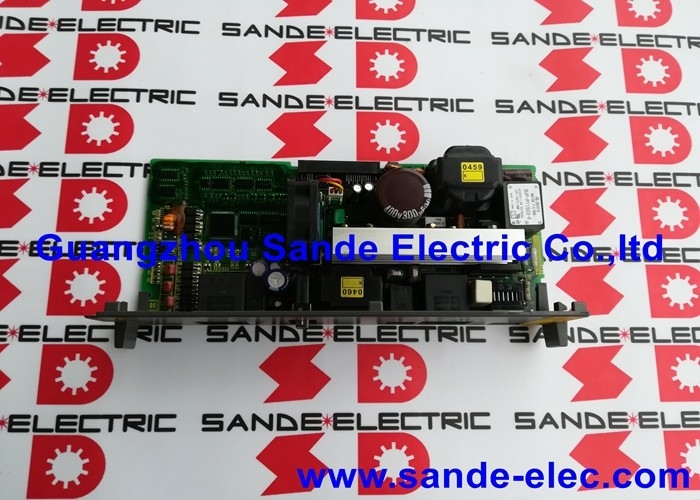

FANUC A20B-2100-0762 A20B21000762 पावर बोर्ड A2OB-21OO-O762

A20B-2100-0762∙ FANUC अल्फा-i पीएसएम सर्वो पावर सप्लाई कंट्रोल पीसीबी पावर शट ऑफ फंक्शन / डीसी बस सप्लाई / A20B-2101-0392 द्वारा प्रतिस्थापित

पीएसएम अल्फा-आई सर्वो सिस्टम की नींव

प्रत्येक FANUC अल्फा-आई ड्राइव कैबिनेट को तीन प्रकार के मॉड्यूलों के आसपास संरचित किया गया है जो एक सामान्य डीसी बस साझा करते हैंः

पीएसएम (पावर सप्लाई मॉड्यूल):ड्राइव रैक के बाईं ओर स्थित, पीएसएम सभी डाउनस्ट्रीम मॉड्यूलों द्वारा उपयोग किए जाने वाले विनियमित डीसी बस वोल्टेज में एसी मुख्य शक्ति को परिवर्तित करता है।यह विद्युत नींव है ️ कोई सर्वो अक्ष नहीं चल सकता है और कोई धुरी बिना पीएसएम के पहले डीसी बस की स्थापना और रखरखाव के बिना नहीं चल सकती है.

एसवीएम (सर्वो मॉड्यूल):पीएसएम की डीसी बस से मशीन अक्षों ¢ X, Y, Z और किसी भी अतिरिक्त नियंत्रित अक्षों पर सर्वो मोटर्स को चलाने के लिए खींचता है।

एसपीएम (स्पिंडल मॉड्यूल):यह भी पीएसएम के डीसी बस से मशीन धुरी मोटर को संचालित करने के लिए खींचता है।

A20B-2100-0762 पीएसएम के अंदर नियंत्रण पीसीबी है, बोर्ड जो डीसी बस वोल्टेज विनियमन का प्रबंधन करता है, पावर शटआउट अनुक्रम निष्पादित करता है, पीएसएम के आंतरिक स्वास्थ्य की निगरानी करता है,और पुनर्योजी समारोह है कि मोटर ब्रेक ऊर्जा वापस एसी बिजली के तारों के लिए लौटता है संभालता है.

मुख्य उत्पाद जानकारी

विद्युत बंद ️ अंतर्निहित सुरक्षा कार्य

पावर शटआउट अल्फा-आई पीएसएम के भीतर एक महत्वपूर्ण सुरक्षा और अनुक्रमण कार्य है। जब सीएनसी एक प्रणाली को रोकता है तो आदेश देता है, चाहे एक सामान्य कार्यक्रम के अंत के माध्यम से, ऑपरेटर को रोकें,या आपातकालीन स्टॉप:

1. सर्वो सक्षम संकेत के माध्यम से बंद आदेश प्राप्त करता है
2. सक्रिय पुनरुत्पादन सर्किटों को DC बस से ऊर्जा स्वीकार करना बंद करने के लिए आदेश देता है
3. ब्रेक प्रतिरोध या पुनरुद्धार पथ के माध्यम से डीसी बस कैपेसिटर के नियंत्रित डिस्चार्ज शुरू करता है
4. निर्दिष्ट समय खिड़की के भीतर डीसी बस वोल्टेज एक सुरक्षित स्तर पर गिर गया है की पुष्टि करता है
5. सीएनसी के लिए सिग्नल बंद पूर्ण

बिना पावर शट ऑफ फंक्शन के, ई-स्टॉप कमांड के बाद डीसी बस कैपेसिटर चार्ज खतरनाक स्तर पर रहता है।A20B-2100-0762 इस अनुक्रम को नियंत्रित करता है इस बोर्ड में एक विफलता स्टार्टअप के दौरान पीएसएम अलार्म का परिणाम हो सकता है, गलत डीसी बस व्यवहार, या सही ढंग से नियंत्रित बंद करने के निष्पादन में विफलता।

अनुप्रयोग परिदृश्य

पीएसएम डीसी बस स्थापित करने में विफल रहता हैःचालू होने के बाद, पीएसएम का एलईडी डिस्प्ले सामान्य ऑपरेटिंग स्थिति के बजाय अलार्म कोड दिखाता है। डीसी बस वोल्टेज अपने नामित स्तर तक नहीं पहुंचता है।एसी इनपुट और वायरिंग सही हैं की पुष्टि के बाद, A20B-2100-0762 दोष के रूप में पहचाना जाता है। प्रतिस्थापन (या A20B-2101-0392 जहां लागू हो) को फिट करने से सामान्य PSM स्टार्टअप बहाल होता है।

बिजली बंद करने का अलार्मःसीएनसी एक पीएसएम पावर शटआउट दोष की सूचना देता है ️ ई-स्टॉप के बाद डीसी बस ठीक से डिस्चार्ज नहीं होती है। ए20बी-2100-0762 का शटआउट सर्किट दोष स्रोत है।बोर्ड प्रतिस्थापन सही बंद अनुक्रम बहाल करता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या A20B-2100-0762 का उपयोग केवल विशिष्ट PSM शक्ति रेटिंग में किया जाता है, या पूरे Alpha-i PSM रेंज में?

अल्फा-आई पीएसएम रेंज के भीतर, विभिन्न शक्ति रेटिंग (पीएसएम-५)5, पीएसएम-11, पीएसएम-15, आदि) एक ही नियंत्रण पीसीबी साझा करते हुए संभावित रूप से अलग-अलग वायरिंग बोर्ड का उपयोग करते हैं। Confirm from the PSM's spare parts list in the Alpha-i maintenance manual whether the A20B-2100-0762 is applicable to the specific PSM installed — the control board's assignment to a PSM model is defined in the maintenance manual's spare parts tables.

प्रश्न 2: क्या पीएसएम नियंत्रण बोर्ड की खराबी का निदान करने के लिए अल्फा-आई ड्राइव सिस्टम को चालू करना सुरक्षित है?

सीमित नैदानिक कार्य पीएसएम एलईडी अलार्म कोड का निरीक्षण और आने वाली एसी आपूर्ति की जांच प्रणाली चालू होने के साथ किया जा सकता है। किसी भी आंतरिक निरीक्षण या बोर्ड हैंडलिंग के लिए,पीएसएम इंटीरियर तक पहुँचने से पहले सिस्टम को बंद कर दिया जाना चाहिए और डीसी बस कैपेसिटर को पूरी तरह से डिस्चार्ज किया जाना चाहिए।. पीएसएम पर चार्ज संकेतक एलईडी जब डिस्चार्ज पूरा हो जाता है संकेत देता है. किसी भी आंतरिक घटकों को छूने से पहले पुष्टि करने के लिए एक कैलिब्रेटेड डीसी वोल्टमीटर के साथ सत्यापित करें.

प्रश्न 3: पीएसएम एलईडी पर कौन से अलार्म कोड बताते हैं कि ए20बी-2100-0762 विफल हो सकता है?

पीएसएम कंट्रोल बोर्ड की खराबी में आमतौर पर अलार्म कोड AL-01 (मुख्य मॉड्यूल में अतिप्रवाह), AL-04 (DC वोल्टेज गिर गया), AL-05 (निर्दिष्ट समय में कैपेसिटर रिचार्ज नहीं किए गए),या AL-06 (इनपुट पावर सप्लाई असामान्य). ये कोड पीएसएम के 2-अंकीय 7-खंड एलईडी डिस्प्ले पर दिखाई देते हैं। सभी पीएसएम अलार्म नियंत्रण बोर्ड की ओर इशारा नहीं करते हैंऔर कारण के रूप में A20B-2100-0762 की पहचान करने से पहले शक्ति उपकरण समस्याओं.

प्रश्न 4: क्या A20B-2100-0762 को A20B-2101-0392 से बदलने के लिए CNC में पैरामीटर परिवर्तन की आवश्यकता होती है?

सर्वो और धुरी पैरामीटर सीएनसी की मुख्य मेमोरी में संग्रहीत होते हैं, पीएसएम नियंत्रण बोर्ड में नहीं। पीएसएम नियंत्रण बोर्ड को बदलने के लिए सीएनसी पैरामीटर परिवर्तन की आवश्यकता नहीं होती है।प्रतिस्थापन बोर्ड को स्थापित करने और बिजली बहाल करने के बाद, पीएसएम को मौजूदा सीएनसी सर्वो पैरामीटर सेट का उपयोग करके डीसी बस स्थापित करनी चाहिए और तैयार स्थिति तक पहुंचना चाहिए।

Q5: बिजली बंद होने के बाद अल्फा-आई पीएसएम इंटीरियर तक पहुँचने से पहले सही शीतलन अवधि क्या है?

शीतलन और डिस्चार्ज अवधि पीएसएम के कैपेसिटर बैंक के आकार और स्थापित डिस्चार्ज प्रतिरोध पर निर्भर करती है।अल्फा-आई सर्वो एम्पलीफायर के रखरखाव मैनुअल में विशिष्ट पीएसएम मॉडल के लिए न्यूनतम प्रतीक्षा समय निर्दिष्ट किया गया हैकिसी भी आंतरिक घटक को छूने से पहले पीएसएम के चार्ज इंडिकेटर एलईडी का निरीक्षण करके और डीसी वोल्टमीटर से पुष्टि करके हमेशा डिस्चार्ज की जांच करें।
