सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-2101-0042 |

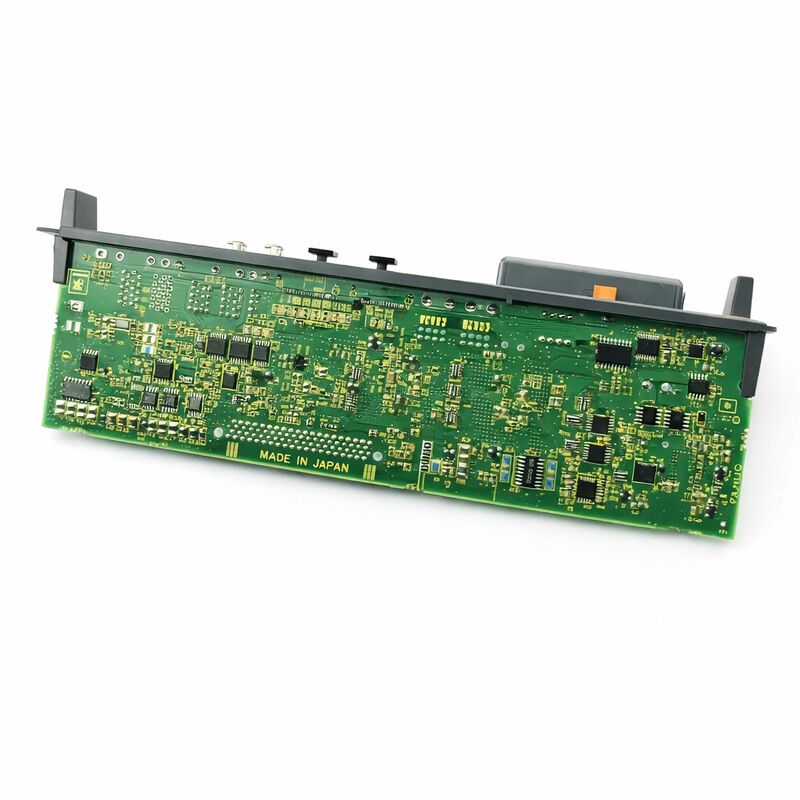

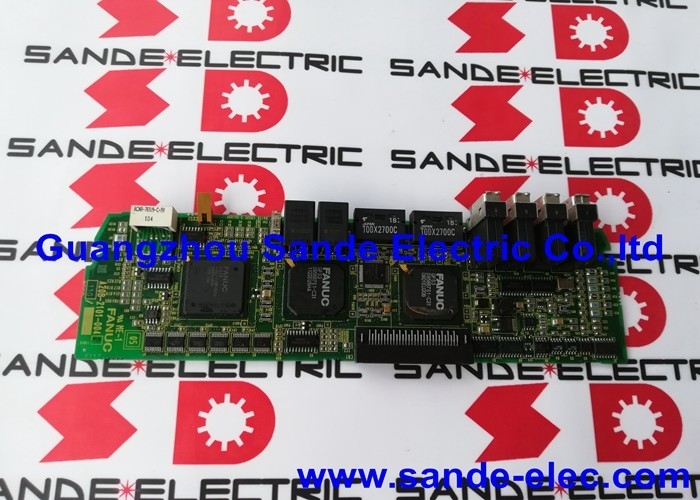

A20B-2101-0042 FANUC के अल्फा iSV सर्वो एम्पलीफायर सिस्टम के लिए कंट्रोल पीसीबी है — एक ड्राइव-साइड बोर्ड जो डुअल-चैनल, 3-एक्सिस सर्वो ड्राइव व्यवस्था के लिए प्रोसेसिंग और कंट्रोल इंटेलिजेंस प्रदान करता है। अल्फा iSV एम्पलीफायर आर्किटेक्चर में, कंट्रोल बोर्ड सर्वो एक्सिस कंट्रोल के लिए डिजिटल सिग्नल प्रोसेसिंग को संभालता है: सीएनसी से एक्सिस पोजीशन कमांड प्राप्त करना, करंट और वेलोसिटी कंट्रोल एल्गोरिदम को निष्पादित करना, एम्पलीफायर के पावर स्टेज पर PWM गेट सिग्नल उत्पन्न करना, और एनकोडर फीडबैक प्रोसेसिंग और अलार्म डिटेक्शन का प्रबंधन करना।
डुअल-चैनल पदनाम का मतलब है कि यह सिंगल बोर्ड दो स्वतंत्र सर्वो एक्सिस चैनलों का समर्थन करता है। 3-एक्सिस क्षमता स्थापित ड्राइव सिस्टम में तीन सर्वो एक्सिस तक सेवा देने वाले ड्राइव कॉन्फ़िगरेशन के लिए बोर्ड की प्रोसेसिंग क्षमता को दर्शाती है।
यह बोर्ड एक सर्वो ऐड-ऑन मॉड्यूल है — यह हार्डवेयर के एम्पलीफायर और मोशन-कंट्रोल साइड से संबंधित है, न कि सीएनसी मेन सीपीयू या कम्युनिकेशन ऑप्शन लेयर से। इसकी विफलता उन एक्सिस के सर्वो ड्राइव फ़ंक्शन को प्रभावित करती है जिन्हें यह नियंत्रित करता है। लक्षण आमतौर पर एक्सिस-विशिष्ट होते हैं: सर्वो कम्युनिकेशन अलार्म, ओवरकरंट अलार्म जिन्हें मोटर या केबल निरीक्षण के माध्यम से साफ़ नहीं किया जा सकता है, या एक्सिस जो इनिशियलाइज़ होने में विफल रहते हैं जबकि उसी सीएनसी सिस्टम में अन्य एक्सिस कार्यात्मक बने रहते हैं।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-2101-0042 |
| श्रृंखला | A20B-2101 |
| कॉन्फ़िगरेशन | डुअल-चैनल, 3-एक्सिस |
| प्रकार | अल्फा iSV ड्राइव कंट्रोल पीसीबी |
| वजन | 0.14 किग्रा |
| श्रेणी | सर्वो एम्पलीफायर ऐड-ऑन मॉड्यूल |
A20B-2101 परिवार FANUC के अल्फा iSV सर्वो एम्पलीफायर रेंज के लिए ड्राइव कंट्रोल पीसीबी को कवर करता है। जब एम्पलीफायर का पावर स्टेज स्वस्थ हो तो बोर्ड-स्तरीय प्रतिस्थापन एक विफल कंट्रोल पीसीबी का लागत प्रभावी रखरखाव दृष्टिकोण है — पावर स्टेज (IGBT मॉड्यूल, रेक्टिफायर, बस कैपेसिटर) और कंट्रोल पीसीबी विभिन्न तंत्रों के माध्यम से विफल होते हैं और उन्हें स्वतंत्र रूप से सर्विस किया जा सकता है।
ऑर्डर करने से पहले यह पुष्टि करना कि कौन सा घटक विफल हुआ है, महत्वपूर्ण पहला कदम है। मोटर केबल, एनकोडर केबल और एनकोडर की स्थिति का निरीक्षण करने के बाद भी बने रहने वाले सर्वो अलार्म, सामान्य पावर स्टेज डायग्नोस्टिक्स (बस वोल्टेज मौजूद, कोई दृश्य घटक क्षति नहीं) के साथ मिलकर कंट्रोल पीसीबी की ओर इशारा करते हैं। IGBT विफलता के अनुरूप अलार्म (केबल डिस्कनेक्ट होने पर ओवरकरंट, बस वोल्टेज का ढहना) पावर स्टेज की ओर इशारा करते हैं।
A20B-2101-0042 डुअल-चैनल 3-एक्सिस अल्फा iSV कॉन्फ़िगरेशन के लिए विशिष्ट है। A20B-2101 सीरीज़ में आसन्न भाग संख्याएँ विभिन्न एक्सिस गणनाओं और एम्पलीफायर कॉन्फ़िगरेशन की सेवा करती हैं — एक अलग प्रत्यय को प्रतिस्थापित करने से एक अलग फर्मवेयर और एक्सिस कॉन्फ़िगरेशन वाला बोर्ड स्थापित होता है जो स्थापित ड्राइव आर्किटेक्चर से मेल नहीं खा सकता है।
Q1: इस बोर्ड के लिए "डुअल-चैनल 3-एक्सिस" का क्या मतलब है?
बोर्ड भौतिक रूप से दो स्वतंत्र सर्वो ड्राइव चैनलों का समर्थन करता है, जिसमें उस ड्राइव कॉन्फ़िगरेशन में तीन सर्वो एक्सिस तक की प्रोसेसिंग क्षमता होती है जिसकी यह सेवा करता है। एक चैनल एम्पलीफायर मॉड्यूल के आधार पर एक या दो एक्सिस चला सकता है जिसमें इसे स्थापित किया गया है। डुअल-चैनल पदनाम इस बोर्ड को उसी A20B-2101 परिवार के भीतर सिंगल-चैनल अल्फा iSV कंट्रोल बोर्ड से अलग करता है।
Q2: प्रतिस्थापन का ऑर्डर देने से पहले एक विफल A20B-2101-0042 की पुष्टि कैसे की जाती है?
अलार्म कोड विश्लेषण से शुरू करें — केबल निरीक्षण और एनकोडर जांच के बाद भी बने रहने वाले सर्वो कम्युनिकेशन और एक्सिस-विशिष्ट दोष ड्राइव कंट्रोल बोर्ड की ओर इशारा करते हैं। पुष्टि करें कि बस वोल्टेज मौजूद और स्थिर है (एक स्वस्थ पावर स्टेज)। यदि उपलब्ध हो, तो संदिग्ध एम्पलीफायर के कंट्रोल बोर्ड को उसी प्रकार के ज्ञात-अच्छे एम्पलीफायर में ले जाएं — यदि अलार्म बोर्ड का अनुसरण करता है, तो बोर्ड को दोषपूर्ण पुष्टि किया जाता है। यदि अलार्म एम्पलीफायर बॉडी का अनुसरण करता है, तो पावर स्टेज विफल हो गया है।
Q3: क्या किसी अन्य मशीन से A20B-2101-0042 का उपयोग प्रतिस्थापन के रूप में किया जा सकता है?
हाँ, बशर्ते कि स्रोत बोर्ड समान भाग संख्या A20B-2101-0042 हो और हटाने से पहले कार्यात्मक पुष्टि की गई हो। बोर्ड मशीन-विशिष्ट पैरामीटर संग्रहीत नहीं करता है — वे सीएनसी कंट्रोलर में रहते हैं। एक प्रतिस्थापन कंट्रोल बोर्ड फिट करने के बाद, सीएनसी के एक्सिस पैरामीटर सेट (मोटर प्रकार, वर्तमान सीमा, एनकोडर प्रकार) की पुष्टि करें कि यह स्थापित मोटर कॉन्फ़िगरेशन से मेल खाता है और उत्पादन में लौटने से पहले प्रभावित एक्सिस पर धीमी गति का परीक्षण चलाएं।
Q4: क्या A20B-2101-0042 अन्य A20B-2101 सीरीज़ बोर्डों के समान है?
A20B-2101 सीरीज़ में आसन्न भाग संख्याएँ विभिन्न एम्पलीफायर कॉन्फ़िगरेशन की सेवा करती हैं — विभिन्न एक्सिस गणनाएँ, विभिन्न चैनल व्यवस्थाएँ, या विभिन्न इंटरफ़ेस प्रकार। प्रत्यय -0042 इस विशिष्ट डुअल-चैनल 3-एक्सिस वेरिएंट की पहचान करता है। एक अलग प्रत्यय को प्रतिस्थापित करने से एक अलग एक्सिस कंट्रोल लॉजिक वाला बोर्ड स्थापित होता है जो स्थापित एम्पलीफायर के कॉन्फ़िगरेशन से मेल नहीं खा सकता है।
Q5: A20B-2101-0042 कहाँ से प्राप्त किया जाता है?
FANUC Alpha iSV ड्राइव घटक आफ्टरमार्केट के माध्यम से — FANUC सर्वो एम्पलीफायर बोर्ड-स्तरीय मरम्मत और विनिमय में विशेषज्ञ। स्थापित बोर्ड के लेबल से सटीक भाग संख्या A20B-2101-0042 (डुअल-चैनल, 3-एक्सिस) की पुष्टि करें। बोर्ड-स्तरीय आपूर्तिकर्ताओं को यह पुष्टि करनी चाहिए कि यूनिट को मोटर लोड जुड़े हुए लाइव अल्फा iSV ड्राइव सिस्टम में परीक्षण किया गया था — न कि केवल अलग से संचालित किया गया — डिलीवरी से पहले।
