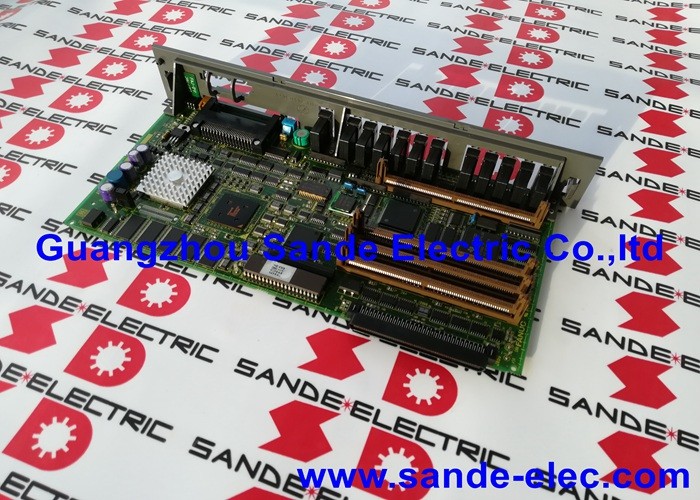

Fanuc A16B-3200-0362 पीसी बोर्ड अच्छी स्थिति में परीक्षण किया गया A16B32000362 A16B-32OO-O362

ए16बी-3200-0362 | FANUC FS0i / 0i-A सीएनसी मुख्य सीपीयू बोर्ड - Intel 486DX2 / SAS2 ASIC / F0i-A मास्टर पीसीबी

मुख्य बोर्ड बनाम सीपीयू कार्ड - एक महत्वपूर्ण अंतर

अधिकांश A20B-3300-श्रृंखला आइटम प्लग-इन सीपीयू कार्ड हैं - छोटे मॉड्यूल जो एक अलग मुख्य बोर्ड में स्लॉट होते हैं। A16B-3200-0362 एक प्लग-इन कार्ड नहीं है। यह मुख्य बोर्ड ही है - मास्टर पीसीबी जिस पर अन्य सभी घटक लगे होते हैं।

इस बोर्ड में 486DX2 प्रोसेसर, SAS2 ASIC, विकल्प पीसीबी के लिए बस कनेक्टर, मेमोरी मॉड्यूल सॉकेट (FROM, DRAM, SRAM), एकीकृत PMC लॉजिक और मशीन I/O इंटरफ़ेस सर्किटरी है। 0i-A नियंत्रण इकाई में प्रत्येक बोर्ड और मॉड्यूल A16B-3200-0362 से या उसके माध्यम से जुड़ता है। जब यह बोर्ड विफल हो जाता है, तो संपूर्ण सीएनसी प्रणाली विफल हो जाती है।

मुख्य विशिष्टताएँ

486DX2 और SAS2 - दो प्रोसेसर, एक उद्देश्य

इंटेल 486DX2:सीएनसी ऑपरेटिंग सिस्टम, यूजर इंटरफेस, प्रोग्राम प्रबंधन, आगे की गणना और अंतर-सिस्टम संचार को संभालता है। 486DX2 की विशेषता 2× घड़ी गुणन के माध्यम से आंतरिक रूप से 66 मेगाहर्ट्ज पर चलता है। एकीकृत फ़्लोटिंग-पॉइंट यूनिट (एफपीयू) इंटरपोलेशन के लिए आवश्यक हार्डवेयर-त्वरित त्रिकोणमितीय और फ़्लोटिंग-पॉइंट गणना प्रदान करता है।

SAS2 (सर्वो एक्सिस सिस्टम ASIC):एक FANUC-डिज़ाइन किया गया एप्लिकेशन-विशिष्ट इंटीग्रेटेड सर्किट जो वास्तविक समय सर्वो लूप अंकगणित को संभालता है। SAS2 प्रत्येक अद्यतन चक्र में सीएनसी के सर्वो अक्षों के लिए वर्तमान नियंत्रण लूप गणना निष्पादित करता है, इस समय-महत्वपूर्ण कार्य को सामान्य-उद्देश्य 486DX2 से ऑफलोड करता है। श्रम का यह विभाजन दोनों प्रोसेसर तत्वों को उनके वास्तविक समय प्रसंस्करण बजट के भीतर रहने की अनुमति देता है - 486DX2 सीएनसी तर्क पर ध्यान केंद्रित करता है, एसएएस 2 सर्वो गतिशीलता पर ध्यान केंद्रित करता है।

अनुप्रयोग परिदृश्य

पूर्ण 0i-A सीएनसी विफलता:FANUC 0i-A CNC वाला टर्निंग सेंटर पावर-अप पर प्रतिक्रिया देने में विफल रहता है - कोई डिस्प्ले नहीं, कोई एक्सिस पावर नहीं, कोई ऑपरेटर पैनल गतिविधि नहीं। बिजली आपूर्ति सही ढंग से परीक्षण करती है। A16B-3200-0362 मुख्य बोर्ड को विफलता के रूप में पहचाना गया है। एक प्रतिस्थापन बोर्ड, एक पैरामीटर और बैकअप से प्रोग्राम रिस्टोर के साथ मिलकर, मशीन को पूर्ण उत्पादन पर लौटाता है।

0आई-ए मशीन का नवीनीकरण:एक मशीन टूल डीलर एक पुरानी 0i-A सीएनसी मशीन का नवीनीकरण करते हुए पूर्ण नियंत्रण इकाई ओवरहाल के हिस्से के रूप में A16B-3200-0362 को बदल देता है, जिससे अन्य पुराने इलेक्ट्रॉनिक घटकों के साथ-साथ मुख्य बोर्ड की सेवा जीवन भी रीसेट हो जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: A16B-3200-0362 को बदलने से पहले अनुशंसित डेटा बैकअप प्रक्रिया क्या है?

बैकअप: (1) सीएनसी के सभी आईओ बैकअप फ़ंक्शन के माध्यम से बाहरी मीडिया (सीएफ कार्ड, यूएसबी, या आरएस-232सी) के लिए सभी सीएनसी पैरामीटर; (2) सभी संग्रहीत भाग कार्यक्रम; (3) टूल ऑफ़सेट और कार्य ऑफ़सेट डेटा; (4) पीएमसी सीढ़ी कार्यक्रम और पीएमसी पैरामीटर; (5) यदि मशीन पूर्ण एनकोडर का उपयोग करती है तो डेटा को मास्टर करना। इस बैकअप के बिना, मुख्य बोर्ड प्रतिस्थापन के बाद मशीन को पुनर्स्थापित करने के लिए मशीन टूल बिल्डर से उनके मूल पैरामीटर डेटा के लिए संपर्क करने की आवश्यकता होती है - एक प्रक्रिया जो विस्तारित डाउनटाइम का कारण बन सकती है।

Q2: क्या A16B-3200-0362 0i-MA (मशीनिंग सेंटर) और 0i-TA (टर्निंग सेंटर) सीएनसी सॉफ्टवेयर दोनों के साथ काम कर सकता है?

A16B-3200-0362 मुख्य बोर्ड हार्डवेयर मशीन प्रकार की परवाह किए बिना 0i-A प्लेटफ़ॉर्म के लिए सामान्य है। FROM मॉड्यूल में संग्रहीत सीएनसी सॉफ्टवेयर छवि यह निर्धारित करती है कि सिस्टम मशीनिंग सेंटर (0i-MA) या टर्निंग सेंटर (0i-TA) कॉन्फ़िगरेशन के रूप में काम करता है या नहीं। बोर्ड स्वयं एम-प्रकार और टी-प्रकार के बीच अंतर नहीं करता है - सॉफ्टवेयर कॉन्फ़िगरेशन करता है।

Q3: क्या A16B-3200-0362 0i-B सीएनसी सिस्टम के साथ संगत है?

नहीं, 0i-A और 0i-B पीढ़ियां अलग-अलग प्रोसेसर और ASIC कार्यान्वयन, अलग-अलग मेमोरी मॉड्यूल इंटरफेस और अलग-अलग विकल्प कार्ड बस विनिर्देशों के साथ अलग-अलग मुख्य बोर्ड हार्डवेयर का उपयोग करती हैं। ये बोर्ड विनिमेय नहीं हैं. मुख्य बोर्ड ऑर्डर करने से पहले मशीन की सीएनसी नेमप्लेट से 0i पीढ़ी की पुष्टि करें।

Q4: यदि A16B-3200-0362 पर SAS2 ASIC विफल हो जाए तो क्या होगा?

SAS2 को सीधे मुख्य बोर्ड पीसीबी पर टांका लगाया जाता है - यह एक अलग से बदलने योग्य घटक नहीं है। यदि SAS2 विफल हो जाता है, तो संपूर्ण A16B-3200-0362 मुख्य बोर्ड को बदलने की आवश्यकता होती है। एसएएस2 विफलता के लक्षण आम तौर पर सर्वो-संबंधित अलार्म के रूप में प्रकट होते हैं जो धुरी शक्ति को सक्षम करने पर तुरंत दिखाई देते हैं, जिसमें कोई संबंधित मोटर या एनकोडर दोष नहीं होता है - सर्वो लूप प्रसंस्करण पूरा नहीं हो सकता है, जिससे धुरी गति शुरू होने से पहले सीएनसी अलार्म बजता है।

Q5: A16B-3200-0362 से कितने विकल्प बोर्ड जोड़े जा सकते हैं?

A16B-3200-0362 मुख्य बोर्ड 0i-A के कॉन्फ़िगरेशन विकल्पों - सर्वो इंटरफ़ेस कार्ड, संचार बोर्ड और ग्राफिक्स मॉड्यूल के लिए विकल्प कार्ड स्लॉट प्रदान करता है। विकल्प कार्ड स्लॉट की कुल संख्या मुख्य बोर्ड लेआउट और 0i-A सिस्टम डिज़ाइन द्वारा परिभाषित की गई है। 0i-A की विशिष्ट कॉन्फ़िगरेशन क्षमता के लिए, A-जेनरेशन सिस्टम के लिए FANUC सीरीज 0i कनेक्शन मैनुअल (हार्डवेयर) से परामर्श लें, जो विकल्प बोर्ड स्लॉट असाइनमेंट और भौतिक कॉन्फ़िगरेशन सीमाओं का दस्तावेजीकरण करता है।
