| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-2101-0023 |

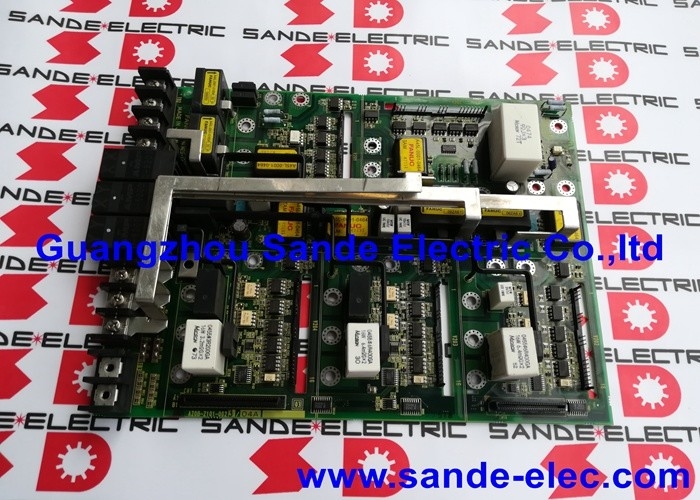

A20B-2101-0023 FANUC की A20B-2101 श्रृंखला से एक सर्वो ड्राइव पीसीबी है - FANUC अल्फा i SVM (सर्वो वाल्व मॉड्यूल) सर्वो एम्पलीफायरों के अंदर उपयोग किया जाने वाला ड्राइव बोर्ड परिवार। अल्फा आई एसवीएम आर्किटेक्चर में, ड्राइव बोर्ड एम्पलीफायर के नियंत्रण कार्ड और इसके आईजीबीटी पावर चरण के बीच सर्किट परत है। यह नियंत्रण कार्ड से सर्वो नियंत्रण आदेशों को गेट ड्राइव सिग्नल में अनुवादित करता है जो पावर ट्रांजिस्टर को स्विच करता है, और वर्तमान फीडबैक माप को पावर चरण से वापस नियंत्रण कार्ड के सर्वो लूप में रूट करता है।
A20B-2101 श्रृंखला के भीतर, प्रत्येक प्रत्यय एक विशिष्ट अल्फा i SVM एम्पलीफायर संस्करण के लिए ड्राइव बोर्ड की पहचान करता है। -0023 बाद के -0040, -0041 और संबंधित वेरिएंट की तुलना में A20B-2101 श्रृंखला का एक पुराना संस्करण है। A20B-2101 के भीतर अलग-अलग प्रत्यय संख्याएँ अलग-अलग अल्फा i SVM पीढ़ियों, अलग-अलग वर्तमान कक्षाओं या अलग-अलग इंटरफ़ेस कॉन्फ़िगरेशन के अनुरूप हैं। -0023 वैरिएंट परिभाषित एम्पलीफायर स्थिति में कार्य करता है जिसके लिए इसे डिज़ाइन किया गया था।
जब A20B-2101-0023 विफल हो जाता है, तो सर्वो एम्पलीफायर आमतौर पर पावर स्टेज अलार्म उत्पन्न करता है - ओवरकरंट, चरण दोष, आईपीएम दोष, या डीसी बस अलार्म - जब ड्राइव मोटर लोड के तहत सक्रिय होता है। ये ड्राइव बोर्ड के गेट ड्राइव या करंट सेंसिंग सर्किट में उत्पन्न होने वाले वर्तमान-पथ अलार्म हैं, जो नियंत्रण कार्ड को इंगित करने वाले संचार अलार्म के विपरीत हैं।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A20B-2101-0023 |
| प्रकार | अल्फा आई एसवीएम सर्वो ड्राइव पीसीबी |
| शृंखला | A20B-2101 |
| आवेदन | FANUC अल्फा i SVM सर्वो एम्पलीफायर |
| वर्ग | ड्राइव बोर्ड (गेट ड्राइव/करंट सेंसिंग) |
| मूल | जापान |
अल्फा आई एसवीएम एम्पलीफायर में दो प्राथमिक पीसीबी होते हैं:
नियंत्रण कार्ड- एफएसएसबी फाइबर ऑप्टिक के माध्यम से सीएनसी से मोशन कमांड प्राप्त करता है, सर्वो नियंत्रण एल्गोरिदम चलाता है, वर्तमान कमांड उत्पन्न करता है।
ड्राइव बोर्ड (A20B-2101-0023)- नियंत्रण कार्ड से वर्तमान आदेश प्राप्त करता है, आईजीबीटी गेट ड्राइव सिग्नल उत्पन्न करता है, मोटर चरण धाराओं को मापता है।
यह पहचानने के लिए कि कौन सा बोर्ड विफल हो गया है, खराबी वाले अलार्म कोड को पढ़ने की आवश्यकता है:
Q1: A20B-2101-0023 A20B-2101-0040 से किस प्रकार भिन्न है?
दोनों A20B-2101 अल्फा i SVM श्रृंखला के अंतर्गत ड्राइव पीसीबी हैं। -0023 एक पुराना डिज़ाइन संस्करण है; -0040 एक बाद का संस्करण है। वे अलग-अलग एसवीएम एम्पलीफायर कॉन्फ़िगरेशन के लिए डिज़ाइन किए गए हैं - विभिन्न अल्फा आई एम्पलीफायर पीढ़ियों, वर्तमान कक्षाओं या इंटरफ़ेस संशोधनों के साथ संगत। ऑर्डर देने से पहले स्थापित बोर्ड के स्वयं के लेबल से भाग संख्या की पुष्टि करें; विशिष्ट एम्पलीफायर संगतता की पुष्टि किए बिना दो वेरिएंट विनिमेय नहीं हैं।
Q2: क्या A20B-2101-0023 को संपूर्ण SVM एम्पलीफायर के बाहर कार्यात्मक रूप से परीक्षण किया जा सकता है?
नहीं, सार्थक कार्यात्मक परीक्षण के लिए मोटर लोड के तहत चलने वाले संपूर्ण एसवीएम एम्पलीफायर मॉड्यूल की आवश्यकता होती है। गेट ड्राइव सर्किट्री केवल तभी संचालित होती है जब डीसी बस वोल्टेज मौजूद होता है और नियंत्रण कार्ड करंट को कमांड कर रहा होता है - स्थितियाँ केवल पूर्ण असेंबल ड्राइव यूनिट में उपलब्ध होती हैं। पूर्ण मॉड्यूल में एक पुष्टि-अच्छे बोर्ड के साथ स्वैप परीक्षण वैध दृष्टिकोण है।
Q3: कौन से अलार्म कोड बताते हैं कि A20B-2101-0023 खराबी का स्रोत है?
पावर-स्टेज अलार्म कोड - FANUC अलार्म 6 (ओवरकरंट), आईपीएम फॉल्ट, डीसी बस फॉल्ट, या फेज़-लॉस अलार्म - तब दिखाई देते हैं जब मोटर सक्रिय होता है और लोड के तहत ड्राइव बोर्ड पर इंगित होता है। ये अलार्म ट्रांजिस्टर गेट ड्राइव या वर्तमान माप सर्किट में विफलता का संकेत देते हैं, जो दोनों ड्राइव बोर्ड पर हैं। गति शुरू होने से पहले सिस्टम स्टार्टअप पर एफएसएसबी संचार त्रुटियां या अलार्म नियंत्रण कार्ड को इंगित करने की अधिक संभावना है।
Q4: क्या A20B-2101-0023 पर कॉन्फ़िगरेशन स्विच हैं जिन्हें सही ढंग से सेट किया जाना चाहिए?
A20B-2101 श्रृंखला में अल्फा i SVM ड्राइव बोर्ड में अक्ष इंटरफ़ेस मापदंडों के लिए DIP स्विच हो सकते हैं। मूल बोर्ड को हटाने से पहले, सभी स्विच स्थितियों की तस्वीर लें या रिकॉर्ड करें। प्रतिस्थापन बोर्ड को समान रूप से कॉन्फ़िगर किया जाना चाहिए। गलत स्विच सेटिंग्स वीआरडीवाई विफलताओं या अलार्म कोड उत्पन्न करती हैं जो मूल गलती से भिन्न होती हैं।
Q5: A20B-2101-0023 कहाँ से प्राप्त होता है?
FANUC अल्फा आई सर्वो ड्राइव आफ्टरमार्केट के माध्यम से - अल्फा i SVM ड्राइव पीसीबी डीलर, FANUC सीएनसी मरम्मत विशेषज्ञ और परीक्षण किए गए अधिशेष आपूर्तिकर्ता। स्थापित बोर्ड के स्वयं के लेबल से विशेष रूप से A20B-2101-0023 की पुष्टि करें। A20B-2101 श्रृंखला में कई निकट से संबंधित ड्राइव बोर्ड वेरिएंट शामिल हैं - सटीक प्रत्यय चयन पैरामीटर है।
