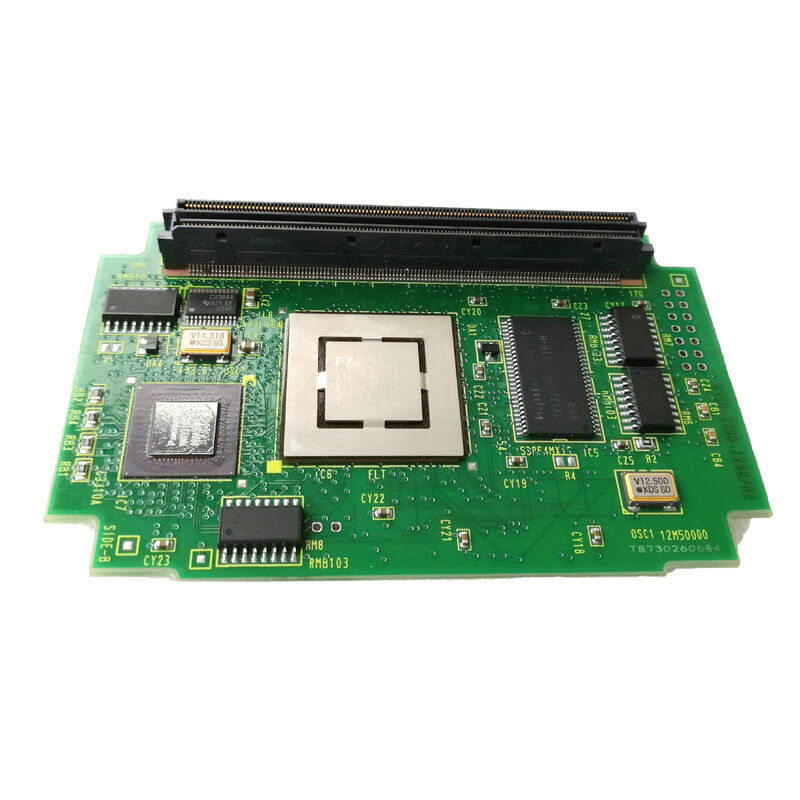

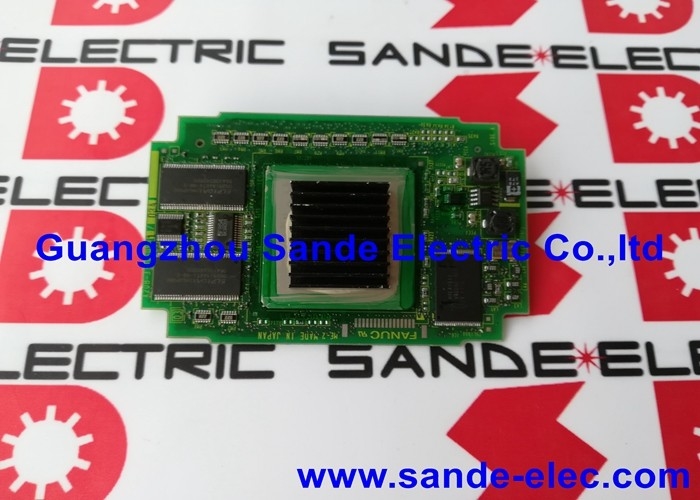

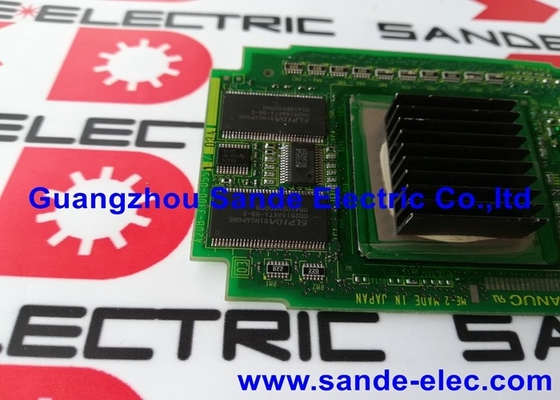

Fanuc CPU PCB BOARD A20B-3300-0551 A20B33000551 A2OB-33OO-O551

A20B-3300-0551∙ FANUC ग्राफिक यूजर इंटरफेस मॉड्यूल ∙ 128MB DRAM / समर्पित डिस्प्ले प्रोसेसर / सीएनसी पीसी फ़ंक्शन / A20B-3300 सीरीज़

जीयूआई एक प्रोसेसर पूरी तरह से ऑपरेटर के दृश्य के लिए समर्पित

A20B-3300-0551 एक मुख्य सीपीयू मॉड्यूल नहीं है। यह कुछ अधिक विशिष्ट ग्राफिकल यूजर इंटरफेस मॉड्यूल, विशेष रूप से सीएनसी डिस्प्ले पर ऑपरेटर को देखने और बातचीत करने के लिए समर्पित है।

उन्नत सीएनसी प्रणालियों के लिए FANUC की वास्तुकला दो अलग-अलग मॉड्यूलों के बीच प्रसंस्करण जिम्मेदारी को विभाजित करती हैः

मुख्य सीपीयू मॉड्यूलःगति अंतराल, सर्वो समन्वय, पीएमसी सीढ़ी, और सभी मशीन नियंत्रण कार्यों को संभालता है। इसका कार्यभार मशीन द्वारा चलाए जा रहे ¢ काटने की गति, अक्ष गणना, कार्यक्रम जटिलता द्वारा निर्धारित किया जाता है।

जीयूआई मॉड्यूल (A20B-3300-0551):डिस्प्ले पाइपलाइन को संभालता है, मेनू स्क्रीन का प्रबंधन करता है, डिस्प्ले नियंत्रक को चलाता है, और पीसी फ़ंक्शन सॉफ्टवेयर वातावरण का समर्थन करता है।इसका कार्यभार प्रदर्शन गतिविधि और किसी भी चल रहे पीसी समारोह अनुप्रयोगों पर निर्भर करता है.

एक समर्पित मॉड्यूल पर जीयूआई प्रसंस्करण रखकर,FANUC सुनिश्चित करता है कि ऑपरेटर को हमेशा एक उत्तरदायी डिस्प्ले मिलता है चाहे मुख्य सीपीयू कितना भी भारी लोड हो, सर्वो समन्वय और प्रोग्राम निष्पादन के साथ. एक भारी-विकल्पित 30i सीएनसी प्रसंस्करण एक साथ 5-अक्ष समोच्च अभी भी अपने प्रदर्शन को सुचारू रूप से अद्यतन करेगा क्योंकि जीयूआई मॉड्यूल इसे स्वतंत्र रूप से संभालता है।

प्रमुख विनिर्देश

प्रदर्शन प्रसंस्करण के लिए 128MB क्यों

128 एमबी एक "डिस्प्ले बोर्ड" के रूप में दिखाई देने के लिए एक पर्याप्त DRAM आवंटन है। क्षमता जीयूआई मॉड्यूल पर रखी गई कई एक साथ मांगों से उचित हैः

प्रदर्शन बफर प्रबंधनः1024×768 रिज़ॉल्यूशन पर रंगीन एलसीडी डिस्प्ले के लिए लगभग 3 एमबी प्रति पूर्ण रंग फ्रेम बफर की आवश्यकता होती है। डबल-बफरिंग (फ्रंट बफर प्लस बैक बफर फ्लिपर-फ्री स्क्रीन अपडेट के लिए),केवल डिस्प्ले मेमोरी प्रति स्क्रीन 6MB का उपभोग करती है.

3D उपकरण पथ प्रतिपादनःप्रोग्राम किए गए काटने के पथ के वास्तविक समय के 3 डी ग्राफिक्स, जो काम के टुकड़े के माध्यम से उपकरण के प्रक्षेपवक्र को दिखाते हैं, ज्यामितीय डेटा को संग्रहीत करने, 3 डी-टू- 2 डी प्रोजेक्शन गणना करने की आवश्यकता होती है।और प्रस्तुत छवि अद्यतन के रूप में कार्यक्रम प्रगति करता हैयह कम्प्यूटेशनल रूप से गहन है और मेमोरी की मांग करता है।

पीसी फ़ंक्शन रनटाइमःपीसी फ़ंक्शन लेयर सीएनसी के साथ एक ऑपरेटिंग वातावरण चलाता है। यह वातावरण ′′ इसके एप्लिकेशन सॉफ्टवेयर, डेटा बफर,और संचार स्टैक 128MB का एक महत्वपूर्ण हिस्सा लेता हैशेष प्रदर्शन कार्यों और ओएस ओवरहेड के बीच साझा किया जाता है।

स्क्रीन स्थिति प्रबंधनःकई स्क्रीन व्यूज (EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC) एक साथ अपनी वर्तमान स्थिति बनाए रखते हैं ताकि स्क्रीन के बीच स्विच करना तत्काल हो।मेमोरी में इन सभी स्क्रीन राज्यों को बनाए रखने के लिए महत्वपूर्ण DRAM की आवश्यकता होती है.

अनुप्रयोग परिदृश्य

जीयूआई मॉड्यूल की खराबी ️ प्रदर्शन जमे हुए लेकिन सीएनसी चल रहा हैःपीसी फ़ंक्शन के साथ एक FANUC सीएनसी एक जमे हुए डिस्प्ले विकसित करता है। मशीन काटने के लिए जारी है (मुख्य सीपीयू अप्रभावित है), लेकिन ऑपरेटर पैनल प्रतिक्रिया नहीं करता है। A20B-3300-0551 को दोष के रूप में पहचाना जाता है।प्रतिस्थापन प्रदर्शन और पीसी कार्य को बहाल करता है.

पीसी फंक्शन प्रदर्शन में गिरावटःFANUC i-सीरीज के सीएनसी पर पीसी फंक्शन समय के साथ धीरे-धीरे चलता है। जीयूआई मॉड्यूल के मेमोरी सर्किट्री में घटक उम्र बढ़ने की पहचान की जाती है।A20B-3300-0551 प्रतिस्थापन मूल पीसी समारोह प्रतिक्रिया को बहाल करता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: A20B-3300-0551 (GUI मॉड्यूल) और A20B-3300-0479 (D3) जैसे मुख्य CPU मॉड्यूल के बीच कार्यात्मक अंतर क्या है?

डी3 सीपीयू मॉड्यूल सभी मशीन नियंत्रण कार्यों को संभालता है जी-कोड निष्पादन, सर्वो अक्ष नियंत्रण, पीएमसी सीढ़ी, संचार।जीयूआई मॉड्यूल (A20B-3300-0551) सभी प्रदर्शन कार्यों को संभालता है, टूल पथ ग्राफिक्स, पीसी फ़ंक्शन एप्लिकेशन. दोनों एक ही मुख्य बोर्ड में प्लग करते हैं लेकिन समर्पित प्रसंस्करण डोमेन में काम करते हैं. एक में त्रुटि दूसरे के मुख्य कार्य को प्रभावित नहीं करती है।

प्रश्न 2: यदि A20B-3300-0551 कार्यक्रम के मध्य में विफल हो जाता है तो क्या सीएनसी मशीनिंग जारी रख सकता है?

मुख्य सीपीयू प्रोग्राम चलाना जारी रखता है √ सर्वो अक्ष चलते रहते हैं, पीएमसी निष्पादित करता रहता है। हालांकि, ऑपरेटर सभी सीएनसी स्क्रीन की दृश्यता खो देता है। डिस्प्ले अंधेरा हो जाता है या फ्रीज हो जाता है,पैनल के माध्यम से कार्यक्रम की स्थिति की निगरानी करना या नियंत्रित रोक शुरू करना असंभव बनानासबसे सुरक्षित अभ्यास यह है कि दोष को संबोधित करने से पहले वर्तमान कार्यक्रम ब्लॉक को सुरक्षित स्थिति में पूरा करने की अनुमति दी जाए।

Q3: कौन से सीएनसी प्लेटफार्म A20B-3300-0551 का उपयोग करते हैं?

The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main board. हार्डवेयर प्रलेखन से लागू सीएनसी मॉडल की पुष्टि करें.

Q4: क्या A20B-3300-0551 को बदलने से मशीन के पैरामीटर या प्रोग्राम प्रभावित होते हैं?

क्र. सीएनसी मापदंडों और कार्यक्रमों को मुख्य बोर्ड पर या उसके पास SRAM और FROM मॉड्यूल में संग्रहीत किया जाता है, जीयूआई मॉड्यूल में नहीं। A20B-3300-0551 को बदलने से किसी भी मशीनिंग डेटा को प्रभावित नहीं होता है।सीएनसी की काटने की क्षमता तुरंत बहाल हो जाती है; नए मॉड्यूल के प्रारंभ होने पर डिस्प्ले फ़ंक्शन बहाल हो जाता है।

Q5: क्या A20B-3300-0552 (पड़ोसी मॉड्यूल) A20B-3300-0551 से संबंधित है?

हाँ. A20B-3300-0552 A20B-3300 श्रृंखला के समान 055x सीमा के भीतर तुरंत आसन्न भाग संख्या है.अन्य A20B-3300 आसन्न जोड़े के साथ के रूप में (0602/0603 21i-B पेंटियम MMX मॉड्यूल के लिए), 0551/0552 जोड़ी संभवतः संबंधित मॉड्यूल ️ या तो अलग-अलग मेमोरी या प्रदर्शन वेरिएंट का प्रतिनिधित्व करती है जो एक ही जीयूआई फ़ंक्शन श्रेणी की सेवा करते हैं,या एक ही प्रदर्शन वास्तुकला के भीतर पूरक बोर्ड.
