| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-8100-0661 |

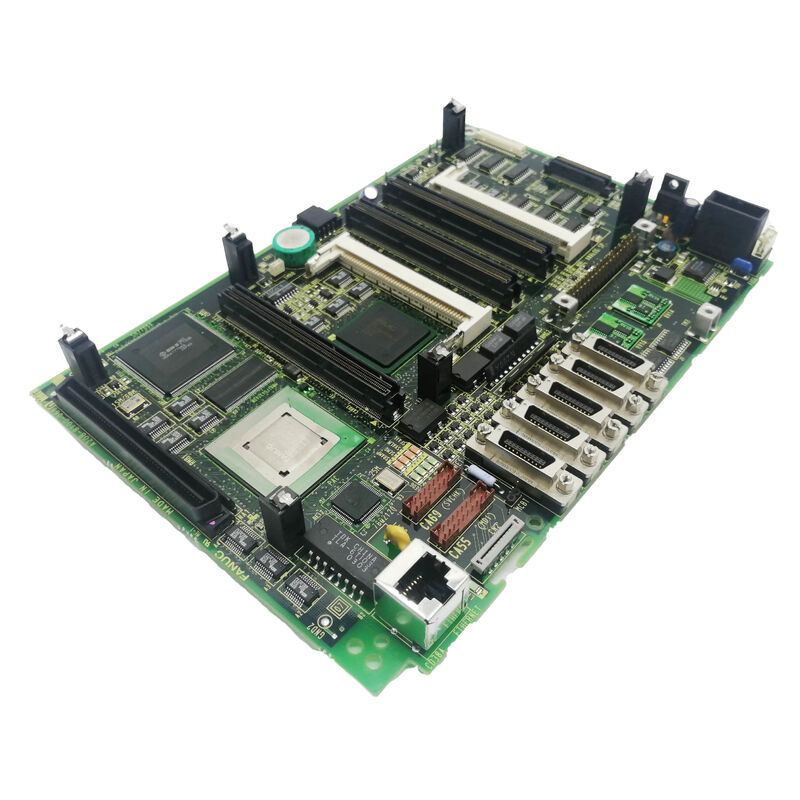

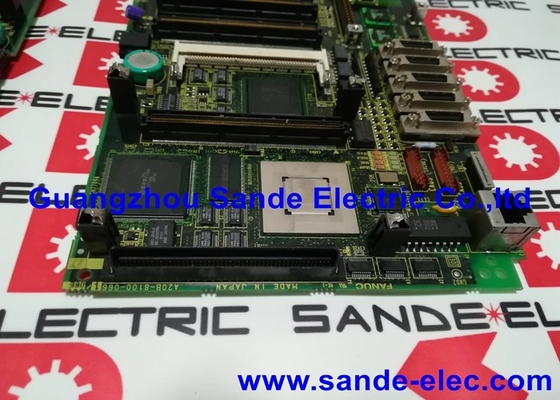

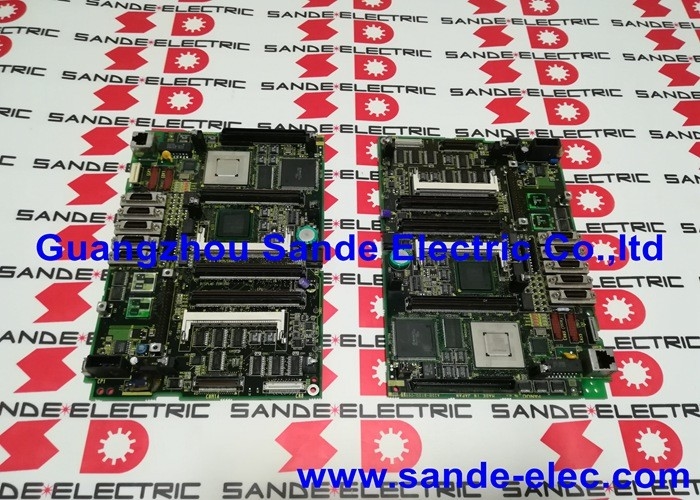

A20B-8100-0661 FANUC सीरीज 18i मॉडल B सीएनसी नियंत्रण प्रणाली का मास्टर पीसीबी - मदरबोर्ड - है। 18i-B यूनिट में प्रत्येक अन्य पीसीबी इस बोर्ड के माध्यम से प्लग या कनेक्ट होता है:
A20B-8100-0661 इस पूरे स्टैक के लिए बैकप्लेन बस, कनेक्टर मैट्रिक्स और भौतिक माउंटिंग सतह प्रदान करता है। यह सिस्टम के भौतिक आर्किटेक्चर को परिभाषित करता है - विशिष्ट कनेक्टर, स्लॉट व्यवस्था और बस इंटरफ़ेस जो 18i-B को किसी अन्य FANUC CNC पीढ़ी के बजाय 18i-B बनाते हैं।
| पैरामीटर | कीमत |
|---|---|
| सीएनसी प्रणाली | FANUC सीरीज 18i, मॉडल बी |
| अनुकूल | 18आई-एमबी, 18आई-टीबी |
| सिस्टम कोड | A02B-0283-Bxxx |
| सीपीयू कार्ड | A20B-3300-03xx श्रृंखला |
| इंस्टालेशन | एलसीडी-माउंटेड, पीला बैकप्लेन |
| शृंखला | ए20बी-8100 |
A20B-8100-0661 दो अलग-अलग प्रकार की मशीन के लिए सामान्य मुख्य बोर्ड है:
18आई-एमबी (मशीनिंग सेंटर):ऊर्ध्वाधर और क्षैतिज मशीनिंग केंद्रों के लिए कॉन्फ़िगर किया गया एक FANUC सीरीज 18i सीएनसी। एमबी पदनाम मशीनिंग केंद्र-विशिष्ट कार्यों को सक्रिय करता है - डिब्बाबंद ड्रिलिंग चक्र, कठोर टैपिंग, उपकरण की लंबाई मुआवजा, और उपकरण त्रिज्या मुआवजा।
18आई-टीबी (टर्निंग सेंटर):वही 18i-B हार्डवेयर सीएनसी लेथ और टर्निंग सेंटर के लिए कॉन्फ़िगर किया गया है। टीबी-विशिष्ट कार्यों में निरंतर सतह गति, धागा काटना और मोड़-विशिष्ट डिब्बाबंद चक्र शामिल हैं।
हार्डवेयर A20B-8100-0661 दोनों में समान है। FROM मॉड्यूल में सिस्टम सॉफ़्टवेयर छवि यह निर्धारित करती है कि 18i-B एम-प्रकार या टी-प्रकार सीएनसी के रूप में काम करता है या नहीं। जब मुख्य बोर्ड को बदल दिया जाता है, तो FROM सामग्री परिभाषित करती है कि सिस्टम किस मशीन प्रकार के रूप में फिर से शुरू होता है।
18आई-एमबी मशीनिंग सेंटर मदरबोर्ड विफलता:एक मशीनिंग केंद्र सीएनसी पूरी तरह से विफल हो गया - रिक्त प्रदर्शन, सभी अक्ष बाधित, कोई प्रतिक्रिया नहीं। बिजली आपूर्ति सही आउटपुट वोल्टेज की पुष्टि करती है। निदान A20B-8100-0661 मुख्य बोर्ड को दोष के रूप में अलग करता है। बोर्ड प्रतिस्थापन और सिस्टम को बैकअप से पुनर्स्थापित करने के बाद, मशीनिंग केंद्र उत्पादन पर लौट आता है।
18आई-टीबी टर्निंग सेंटर का नवीनीकरण:एक पुराने 18आई-टीबी टर्निंग सेंटर को पूर्ण सीएनसी ओवरहाल से गुजरना पड़ता है। A20B-8100-0661 को बोर्ड-स्तरीय नवीनीकरण के हिस्से के रूप में सीपीयू कार्ड और मेमोरी मॉड्यूल के साथ बदल दिया गया है, जिससे सभी महत्वपूर्ण इलेक्ट्रॉनिक घटकों को एक साथ रीसेट किया जा सके।
Q1: A20B-8100-0661 के साथ कौन सा CPU कार्ड आवश्यक है?
A20B-8100-0661 A20B-3300-03xx श्रृंखला CPU प्रोसेसर कार्ड का समर्थन करता है। विशिष्ट सीपीयू कार्ड संस्करण सीएनसी मॉडल संशोधन और कॉन्फ़िगरेशन पर निर्भर करता है। डीएनसी इलेक्ट्रॉनिक्स "ए20बी-3300-03xx" परिवार (जिसमें 0300-0399 रेंज के भीतर एमएमएक्स और पेंटियम प्रोसेसर वेरिएंट शामिल हैं) को संगत के रूप में पुष्टि करता है। ऑर्डर देने से पहले सिस्टम के मौजूदा कॉन्फ़िगरेशन से सटीक सीपीयू कार्ड भाग संख्या की पुष्टि करें।
Q2: A20B-8100-0661 को बदलने से पहले कौन सा डेटा बैकअप आवश्यक है?
मुख्य बोर्ड को हटाने से पहले सभी एसआरएएम सामग्री का बैकअप लें: सीएनसी पैरामीटर, सभी संग्रहीत भाग प्रोग्राम, टूल ऑफ़सेट डेटा, कार्य ऑफ़सेट डेटा, और पीएमसी सीढ़ी प्रोग्राम और डेटा। FROM मॉड्यूल में सीएनसी सिस्टम सॉफ़्टवेयर होता है और इसे मुख्य बोर्ड प्रतिस्थापन के दौरान स्थापित छोड़ दिया जाना चाहिए - वे A20B-8100-0661 से अलग हैं और यदि वे क्षतिग्रस्त नहीं रहते हैं तो उन्हें विशेष बैकअप की आवश्यकता नहीं है। सीएनसी के एसआरएएम बैकअप फ़ंक्शन के माध्यम से मेमोरी कार्ड या आरएस-232सी-कनेक्टेड पीसी पर बैकअप करें।
Q3: क्या A20B-8100-0661 में कोई CNC सॉफ़्टवेयर है या सॉफ़्टवेयर कहीं और संग्रहीत है?
A20B-8100-0661 मदरबोर्ड CNC सॉफ़्टवेयर संग्रहीत नहीं करता है। सिस्टम सॉफ्टवेयर FROM मॉड्यूल (फ्लैश मेमोरी मॉड्यूल) में रहता है, जो अलग-अलग प्लग-इन आइटम हैं जो मुख्य बोर्ड पर फिट होते हैं। सीएनसी पैरामीटर और प्रोग्राम SRAM मॉड्यूल में रहते हैं। A20B-8100-0661 स्वयं निष्क्रिय है - यह बस और कनेक्टर प्रदान करता है, लेकिन इसका अपना कोई संग्रहीत डेटा नहीं है। मुख्य बोर्ड को बदलने से सॉफ़्टवेयर नहीं मिटता, बशर्ते FROM और SRAM मॉड्यूल बरकरार रहें।
Q4: क्या A20B-8100-0661 सीरीज 16i-B या 21i-B सिस्टम के साथ संगत है?
नहीं, A20B-8100-0661 18i-B पीढ़ी के लिए विशिष्ट है। A20B-8100 श्रृंखला के मुख्य बोर्ड विभिन्न सीएनसी मॉडल को कवर करते हैं - एक ही भौतिक रूप वर्ग में विभिन्न हार्डवेयर लेकिन विभिन्न बस कनेक्टर व्यवस्था और विकल्प कार्ड कॉन्फ़िगरेशन के साथ। 16i-B और 21i-B अपने स्वयं के मुख्य बोर्ड भाग संख्याओं का उपयोग करते हैं। सीएनसी मॉडल परिवारों के बीच मुख्य बोर्डों को प्रतिस्थापित न करें।
Q5: क्या A20B-8100-0661 को बदलने के बजाय मरम्मत की जा सकती है?
A20B-8100-0661 की बोर्ड-स्तरीय मरम्मत विशेषज्ञ FANUC सीएनसी सेवा संगठनों द्वारा की जाती है। उत्पादन-महत्वपूर्ण मशीन के लिए, प्रत्यक्ष बोर्ड प्रतिस्थापन आम तौर पर तेज़ होता है। कम जरूरी स्थितियों के लिए जहां एक प्रतिस्थापन बोर्ड अनुपलब्ध है, एक योग्य FANUC सेवा तकनीशियन द्वारा मरम्मत जो बोर्ड का घटक-परीक्षण और पुनः प्रवाह कर सकता है, एक व्यवहार्य विकल्प है। किसी भी मरम्मत किए गए बोर्ड को उत्पादन मशीन में स्थापित करने से पहले 18i-B परीक्षण रिग पर पूरी तरह से परीक्षण किया जाना चाहिए।
