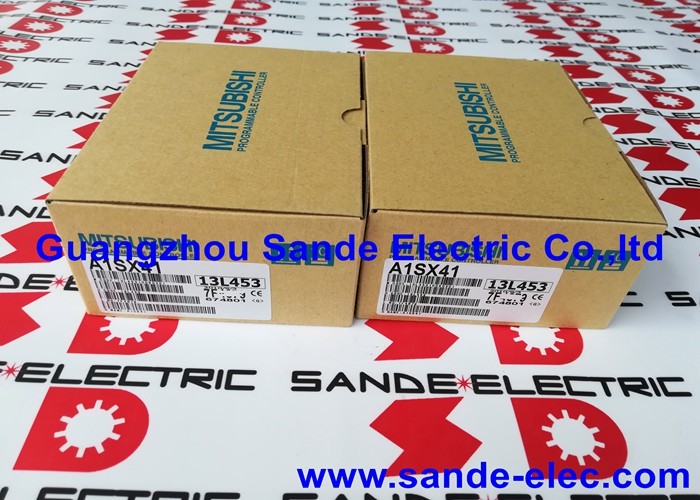

बॉक्स में नया मित्सुबिशी पीएलसी मॉड्यूल A1SX41 तेज़ शिपिंग अच्छी कीमत

मित्सुबिशी A1SX41∙ MELSEC-A स्लिम सीरीज़ 32-चैनल 24VDC सिंक डिजिटल इनपुट मॉड्यूल ∙ स्थानीय I/O / NPN संगत / A1S रैक / बंद स्पेयर

32 MELSEC-A रैक आर्किटेक्चर में सिंक इनपुट

A1SX41 मित्सुबिशी के MELSEC-A सीरीज़ में एक 32-चैनल डिजिटल इनपुट मॉड्यूल है ∙ मॉड्यूलर रैक-आधारित पीएलसी प्लेटफॉर्म जो मित्सुबिशी के मध्यम से बड़े स्वचालन प्लेटफॉर्म के रूप में MELSEC-Q श्रृंखला से पहले था. "ए1एस" उपसर्ग ए1एस स्लिम रैक प्रणाली में एक स्लॉट पर कब्जा करने वाले ए-सीरीज परिवार के भीतर पतले फॉर्म फैक्टर संस्करण की पहचान करता है।

32 डिजिटल इनपुट, प्रत्येक 24 वीडीसी सिंक (एनपीएन) सिग्नल स्वीकार करता है, फील्ड डिवाइस की स्थिति प्राप्त करता है, सीमा स्विच, निकटता सेंसर, फोटोइलेक्ट्रिक सेंसर, पुश बटन,और रिले संपर्कों और रैक के आंतरिक बस के माध्यम से MELSEC-ए सीपीयू के लिए उन्हें पारितसीपीयू मॉड्यूल के इनपुट इमेज असाइनमेंट के माध्यम से प्रत्येक स्कैन चक्र में 32 इनपुट राज्यों को पढ़ता है।

सिंक (एनपीएन) इनपुट प्रकार का अर्थ है कि इनपुट सर्किट को 24 वी स्रोत से धारा के बजाय फील्ड डिवाइस के माध्यम से 0 वी तक के वर्तमान पथ द्वारा सक्रिय किया जाता है।एनपीएन-आउटपुट निकटता सेंसर और अन्य एनपीएन-आउटपुट उपकरणों को सीधे कनेक्ट करेंपीएनपी-आउटपुट (सोर्सिंग) सेंसरों को सिंक इनपुट के साथ काम करने के लिए सिग्नल रूपांतरण या इंटरपोजिंग रिले की आवश्यकता होती है।यह वायरिंग कन्वेंशन अंतर परिभाषित करता है कि अतिरिक्त हार्डवेयर के बिना कौन से फील्ड डिवाइस A1SX41 से कनेक्ट हो सकते हैं.

A1SX41 आज एक रखरखाव और जीवनचक्र भाग है। MELSEC-A श्रृंखला को 1990 के दशक के अंत में MELSEC-Q द्वारा सफल किया गया था और लंबे समय तक बंद कर दिया गया है।MELSEC-A प्रणालियों के स्थापित आधार के लिए जो अभी भी कार्यरत हैं, फैक्ट्री उपयोगिताएं, पुरानी मशीन टूल्स A1SX41 को मानक मित्सुबिशी वितरण के माध्यम से नहीं, बल्कि ए-सीरीज के बाद के बाजार से प्राप्त किया जाता है।

प्रमुख विनिर्देश

A1S स्लिम सीरीज़ ️ जहां A1SX41 MELSEC-A परिवार में फिट बैठता है

MELSEC-A श्रृंखला में दो भौतिक रूप कारक शामिल हैंः पूर्ण आकार का A- श्रृंखला रैक (A2US, A3U, आदि) और पतला A1S रैक।A1S पदनाम छोटे पदचिह्न संस्करण को चिह्नित करता हैA1SX41 विशेष रूप से एक A1S मॉड्यूल है और शारीरिक रूप से केवल A1S- संगत रैक में फिट बैठता है।यह पूर्ण आकार के ए श्रृंखला डिजिटल इनपुट मॉड्यूल (A1X40) के साथ विनिमेय नहीं है, A1X41 फुल साइज प्रारूप में) स्लॉट ज्यामिति भिन्न होती है।

A1S इनपुट मॉड्यूल परिवार के भीतरः

• A1SX40:16 चैनल, 24 वीडीसी सिंक
• A1SX41:32 चैनल, 24 वीडीसी सिंक (यह मॉड्यूल)
• A1SX80:32 चैनल, 5/12 वीडीसी टीटीएल संगत इनपुट

The A1SX41's 32-channel count makes it the highest-density sink input option in the A1S family — two modules provide 64 input channels in the same rack space that might otherwise require four 16-channel modules.

अनुप्रयोग परिदृश्य

पुरानी प्रक्रिया नियंत्रण प्रणाली:रासायनिक, जल उपचार और उपयोगिता संयंत्रों में MELSEC-A पीएलसी कई सुविधाओं में चालू हैं।A1SX41 एक स्थापित इनपुट मॉड्यूल विफल होने पर प्रतिस्थापन क्षमता प्रदान करता है.

मशीन टूल्स और फैक्ट्री ऑटोमेशन:MELSEC-A रैक के साथ 1990 के दशक में निर्मित कई मशीन टूल्स अभी भी उत्पादन में हैं। एक विफल इनपुट मॉड्यूल उस मशीन के डिजिटल इनपुट सेंसिंग के तत्काल बंद होने का कारण बनता है।A1SX41 के साथ प्रत्यक्ष प्रतिस्थापन कार्यक्रम संशोधन के बिना इनपुट मानचित्र को बहाल करता है.

रैक की बहाली और रखरखाव:जब ए1एस रैक को आंशिक रूप से बहाल करने की आवश्यकता होती है (क्षतिग्रस्त मॉड्यूल, विफल इनपुट कार्ड),A1SX41 विशिष्ट एनपीएन इनपुट विन्यास प्रदान करता है मूल प्रणाली की आवश्यकता होती है, एक प्रतिस्थापन मॉड्यूल प्रकार की आवश्यकता नहीं होती है जिसके लिए वायरिंग रीवायरिंग या प्रोग्राम पते के संशोधन की आवश्यकता होती है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सिंक (एनपीएन) और स्रोत (पीएनपी) इनपुट मॉड्यूल में क्या अंतर है, और यह ए1एसएक्स41 के लिए क्यों मायने रखता है?

सिंक (एनपीएन) इनपुट मॉड्यूल 0V तक एक वर्तमान पथ को पूरा करके सक्रिय होते हैं, जब सेंसर सक्रिय होता है तो फील्ड डिवाइस इनपुट टर्मिनल को 0V से जोड़ता है।स्रोत (पीएनपी) मॉड्यूल इनपुट पर एक 24V स्रोत द्वारा सक्रिय कर रहे हैंयदि A1SX41 को NPN-आउटपुट सेंसर के साथ वायर्ड मशीन में स्थापित किया जाता है, तो वायरिंग सीधे काम करती है।इसे एक पीएनपी इनपुट मॉड्यूल से बदलने से सभी फील्ड उपकरणों को फिर से वायरिंग के बिना असंगत छोड़ दिया जाएगा.

प्रश्न 2: क्या A1SX41 को पूर्ण आकार के रैक में ए-सीरीज़ के डिजिटल इनपुट मॉड्यूल के साथ सीधे विनिमेय किया जा सकता है?

नहीं. A1S स्लिम फॉर्म फैक्टर और फुल साइज A-सीरीज फॉर्म फैक्टर अलग-अलग स्लॉट आयामों का उपयोग करते हैं। एक A1SX41 केवल A1S-फॉर्मैट रैक में फिट बैठता है। फुल साइज A-सीरीज समकक्ष डिजिटल इनपुट मॉड्यूल (A1X40,A1X41 श्रृंखला) फिट पूर्ण आकार के A रैकआदेश देने से पहले भौतिक रैक प्रारूप की पुष्टि करें।

Q3: A1SX41 को अपने रैक पते के लिए कैसे कॉन्फ़िगर किया गया है?

MELSEC-A I/O मॉड्यूल को रैक में उनके स्लॉट की स्थिति से संबोधित किया जाता है ∙ सीपीयू स्टार्टअप पर प्रत्येक स्लॉट के मॉड्यूल कॉन्फ़िगरेशन को पढ़ता है और स्लॉट अनुक्रम के आधार पर इनपुट/आउटपुट पते असाइन करता है।मानक स्थानीय I/O मॉड्यूल के लिए कोई DIP स्विच या सॉफ्टवेयर पता सेटिंग की आवश्यकता नहीं हैरैक में स्लॉट स्थिति इनपुट पता ब्लॉक (जीएक्स डेवलपर या सीढ़ी कार्यक्रम में% एक्स असाइनमेंट) को परिभाषित करती है.

Q4: MELSEC-A प्रणालियों के लिए किस प्रोग्रामिंग सॉफ्टवेयर का प्रयोग किया जाता है?

जीएक्स डेवलपर एमईएलएसईसी-ए (और क्यू, एल, एफएक्स श्रृंखला) के लिए प्रोग्रामिंग सॉफ्टवेयर है। जीएक्स वर्क्स 2 सीमित क्षमता में कुछ ए-सीरीज सीपीयू का समर्थन करता है। ए-सीरीज एमईएलएसएपी सीढ़ी और एसएफसी प्रोग्रामिंग का उपयोग करती है।जीएक्स वर्क्स3 MELSEC-A श्रृंखला का समर्थन नहीं करता हैप्रोग्रामिंग के लिए एक संगत पीसी एडाप्टर का उपयोग करके ए-सीरीज़ सीपीयू के आरएस-422 प्रोग्रामिंग पोर्ट से कनेक्ट करने की आवश्यकता होती है।

Q5: A1SX41 आज कहाँ से आता है?

MELSEC-A स्पेयर पार्ट्स आफ्टरमार्केट के माध्यम से ¥ पुराने ऑटोमेशन डीलरों, औद्योगिक अधिशेष आपूर्तिकर्ताओं और विशेषज्ञ मित्सुबिशी ए-सीरीज पार्ट्स वितरकों के माध्यम से।MELSEC-A प्लेटफॉर्म का उत्पादन लंबे समय से बंद है; मित्सुबिशी मानक वितरण चैनलों के माध्यम से A1SX41 की आपूर्ति नहीं करता है। ऑर्डर करने से पहले आपूर्तिकर्ता से A1S स्लिम प्रारूप, 32-चैनल 24VDC सिंक विनिर्देश और शारीरिक स्थिति की पुष्टि करें।महत्वपूर्ण उत्पादन उपकरण के लिए एक ए1एस रैक में सत्यापित परीक्षण किए गए इकाइयों को अप्रमाणित नए-पुराने स्टॉक से बेहतर माना जाता है.
