| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Siemens |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | MC00160783F01 |

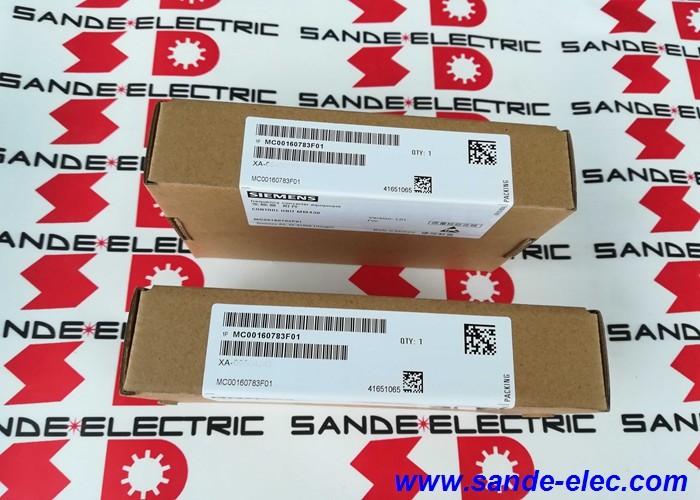

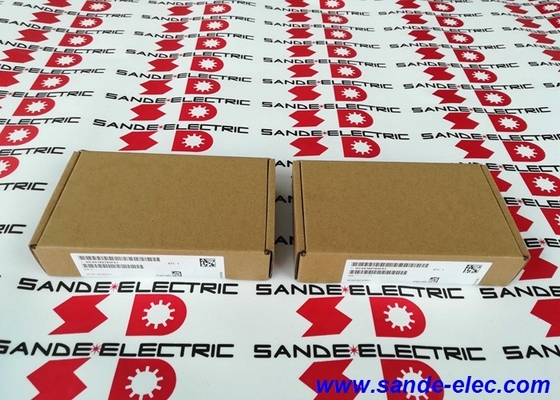

यह सीमेंस MC00160783F01 एक इन्वर्टर बोर्ड है जिसे औद्योगिक ड्राइव और स्वचालन प्रणालियों के भीतर विद्युत शक्ति के सटीक नियंत्रण और रूपांतरण के लिए इंजीनियर किया गया है।
ड्राइव इलेक्ट्रॉनिक्स के संदर्भ में, एक इन्वर्टर बोर्ड पावर रूपांतरण के केंद्र में बैठता है: यह रेक्टिफायर अनुभाग से डीसी बस वोल्टेज लेता है और जुड़े लोड को चलाने वाले नियंत्रित एसी आउटपुट को संश्लेषित करता है, चाहे वह मोटर हो, एक्चुएटर हो, या कोई अन्य बिजली-खपत करने वाली औद्योगिक प्रक्रिया हो।
इस रूपांतरण की गुणवत्ता — इन्वर्टर कितनी स्पष्टता और सटीकता से स्विच करता है, यह गर्मी का कितनी कुशलता से प्रबंधन करता है, और यह नियंत्रण संकेतों पर कितनी मज़बूती से प्रतिक्रिया करता है — पूरे ड्राइव सिस्टम के प्रदर्शन को निर्धारित करता है।
सीमेंस अपने इन्वर्टर बोर्ड को उसी औद्योगिक मजबूती मानकों के अनुसार डिजाइन करता है जो उसके ड्राइव उत्पाद परिवारों में लागू होते हैं।
बोर्ड-स्तरीय घटकों को निरंतर-ड्यूटी औद्योगिक वातावरण में पाए जाने वाले थर्मल साइक्लिंग, कंपन और विद्युत तनाव की स्थिति में लंबे सेवा जीवन के लिए चुना जाता है। बोर्ड पर गेट ड्राइवर सर्किट पावर सेमीकंडक्टर को सटीक स्विचिंग सिग्नल प्रदान करते हैं, जबकि सुरक्षा तर्क ओवरकरंट, ओवरवोल्टेज और ओवरटेम्परेचर की स्थिति की निगरानी करता है, क्षति होने से पहले आउटपुट चरण को सुरक्षित रूप से बंद कर देता है।
MC00160783F01 सीमेंस ड्राइव सिस्टम में एक प्रतिस्थापन या स्पेयर बोर्ड के रूप में कार्य करता है जो इस इन्वर्टर असेंबली का उपयोग उनके पावर रूपांतरण आर्किटेक्चर के हिस्से के रूप में करते हैं। व्यवहार में, इन्वर्टर बोर्ड उन घटकों में से एक है जिनके ड्राइव के सेवा जीवन में प्रतिस्थापन की आवश्यकता होने की सबसे अधिक संभावना है — पावर सेमीकंडक्टर स्विचिंग घटनाओं और थर्मल चक्रों से संचयी तनाव के अधीन होते हैं, और बोर्ड-स्तरीय कैपेसिटर और गेट ड्राइवर समानांतर में उम्र बढ़ाते हैं।
एक परीक्षणित स्पेयर या एक्सचेंज यूनिट को हाथ में रखना उन सुविधाओं के लिए मानक रखरखाव रणनीति है जो प्रभावित उत्पादन उपकरणों पर अनियोजित डाउनटाइम का जोखिम नहीं उठा सकती हैं।
औद्योगिक ड्राइव सिस्टम — चाहे वे वेरिएबल-फ्रीक्वेंसी ड्राइव (VFDs), डीसी-टू-एसी इनवर्टर, या डीसी बस इनवर्टर हों — एक सुसंगत पावर रूपांतरण आर्किटेक्चर का पालन करते हैं। आने वाली एसी आपूर्ति को पहले डीसी बस में रेक्टिफाई किया जाता है, जो कैपेसिटर के एक बैंक में मध्यवर्ती ऊर्जा को संग्रहीत और स्थिर करता है।
फिर इन्वर्टर चरण इस डीसी बस वोल्टेज को लोड की आवश्यकता वाले नियंत्रित एसी (या डीसी) आउटपुट में वापस परिवर्तित करता है, जिसमें आवृत्ति, वोल्टेज और तरंगरूप को इन्वर्टर के स्विचिंग पैटर्न द्वारा सटीक रूप से आकार दिया जाता है।
इन्वर्टर बोर्ड इस स्विचिंग प्रक्रिया को नियंत्रित करता है। इसके गेट ड्राइवर सर्किट ड्राइव के प्रोसेसर से कम-वोल्टेज नियंत्रण संकेतों को उच्च-शक्ति गेट दालों में अनुवादित करते हैं जो आउटपुट ट्रांजिस्टर (आमतौर पर IGBTs) को ठीक सही क्षणों में चालू और बंद करते हैं।
स्विचिंग पैटर्न — ड्राइव के नियंत्रण प्रोसेसर में चलने वाले पल्स विड्थ मॉड्यूलेशन (PWM) एल्गोरिदम द्वारा उत्पन्न — आउटपुट वोल्टेज और आवृत्ति दोनों, और परिणामी मोटर करंट तरंगरूप की चिकनाई निर्धारित करता है।
क्योंकि इन्वर्टर बोर्ड सीधे कम-वोल्टेज नियंत्रण सर्किट्री और उच्च-वोल्टेज पावर चरण के बीच इंटरफेस करता है, यह ड्राइव की सुरक्षा वास्तुकला में विशेष महत्व रखता है।
बोर्ड में आमतौर पर नियंत्रण और पावर डोमेन के बीच ऑप्टोकपलर अलगाव, प्रत्येक ट्रांजिस्टर पर ओवरकरंट डिसेचुरेशन डिटेक्शन, और ड्राइव के फॉल्ट मैनेजमेंट सिस्टम से जुड़े तापमान की निगरानी शामिल होती है।
निरंतर-ड्यूटी अनुप्रयोगों में औद्योगिक इन्वर्टर बोर्ड अपने संचालन जीवन भर कई गिरावट तंत्र का सामना करते हैं।
IGBT गेट ड्राइवर घटक बार-बार स्विचिंग क्षणिकों से घिसाव के अधीन होते हैं; बोर्ड पर इलेक्ट्रोलाइटिक कैपेसिटर गर्मी से गिरावट का अनुभव करते हैं; और उच्च-शक्ति घटकों पर सोल्डर जोड़ों में बार-बार थर्मल विस्तार और संकुचन चक्रों से माइक्रो-फ्रैक्चर विकसित हो सकते हैं।
व्यवहार में, इन्वर्टर बोर्ड के खराब होने के लक्षण अक्सर पूर्ण विफलता से पहले रुक-रुक कर दिखाई देते हैं: अवलोकन योग्य लोड परिवर्तनों के बिना अकारण ओवरकरंट ट्रिप, फेज असंतुलन अलार्म, या कुछ आवृत्तियों पर बढ़े हुए मोटर शोर।
ये लक्षण आमतौर पर एक गेट ड्राइवर का संकेत देते हैं जो लगातार समय खो रहा है, एक सुरक्षा सर्किट जिसमें शिफ्टेड थ्रेशोल्ड वोल्टेज हैं, या जीवन के अंत के करीब एक ट्रांजिस्टर।
जब ये पैटर्न दिखाई देते हैं, तो घटक-स्तरीय निदान के बजाय बोर्ड-स्तरीय प्रतिस्थापन बहाली का सबसे तेज़ मार्ग है, खासकर उत्पादन वातावरण में जहां हर घंटे के डाउनटाइम की सीधी लागत होती है।
MC00160783F01 प्रभावित प्रणालियों में उपयुक्त लाइक-फॉर-लाइक बोर्ड प्रतिस्थापन के रूप में कार्य करता है, जब मूल बोर्ड अब सेवा योग्य नहीं रहता है तो पूर्ण इन्वर्टर प्रदर्शन को पुनर्स्थापित करता है।
औद्योगिक पावर रूपांतरण और मोटर ड्राइव नियंत्रण प्रणालियों को विभिन्न प्रकार के क्षेत्रों में तैनात किया जाता है, और सीमेंस इन्वर्टर बोर्ड परिवार उन अनुप्रयोगों का समर्थन करता है जहां भी विश्वसनीय, उच्च-गुणवत्ता वाले एसी/डीसी रूपांतरण की आवश्यकता होती है।
परिवर्तनीय-गति कन्वेयर वाली विनिर्माण लाइनें, ड्यूटी-साइकिल नियंत्रण वाली पंपिंग और पंखे प्रणालियाँ, सटीक स्पिंडल गति प्रबंधन की आवश्यकता वाले मशीन टूल्स, और टॉर्क-नियंत्रित वाइंडिंग या अनवाइंडिंग उपकरण वाली प्रसंस्करण लाइनें सभी इस वर्ग के सीमेंस ड्राइव इलेक्ट्रॉनिक्स के लिए विशिष्ट वातावरण का प्रतिनिधित्व करते हैं।
पावर रूपांतरण में बोर्ड की भूमिका इसे प्रासंगिक बनाती है जहां भी मिलान वास्तुकला की सीमेंस ड्राइव प्रणाली संचालित हो रही है — इन्वर्टर बोर्ड ड्राइव के मौलिक आउटपुट फ़ंक्शन के लिए एक सार्वभौमिक सक्षम घटक है।
Q1: मैं कैसे पुष्टि करूं कि MC00160783F01 मेरी सीमेंस ड्राइव प्रणाली के लिए सही इन्वर्टर बोर्ड प्रतिस्थापन है?
पीसीबी सिल्कस्क्रीन या ड्राइव के स्पेयर पार्ट्स दस्तावेज़ीकरण पर मूल बोर्ड के पार्ट नंबर को सत्यापित करें। MC00160783F01 पार्ट नंबर बोर्ड लेबल पर या ड्राइव की स्पेयर पार्ट्स सूची में दिखाई देना चाहिए।
यदि दोनों में से कोई भी सुलभ नहीं है, तो मूल ड्राइव के पूर्ण मॉडल नंबर की पहचान करें और ऑर्डर करने से पहले सही बोर्ड पार्ट नंबर की पुष्टि करने के लिए सीमेंस के स्पेयर पार्ट्स दस्तावेज़ीकरण या एक योग्य सेवा वितरक से परामर्श करें।
Q2: क्या इन्वर्टर बोर्ड को फील्ड में बदला जा सकता है, या इसके लिए एक विशेषज्ञ की आवश्यकता होती है?
बोर्ड प्रतिस्थापन स्वयं — भौतिक रूप से विफल बोर्ड को हटाना और प्रतिस्थापन स्थापित करना — सीमेंस ड्राइव हार्डवेयर पर प्रशिक्षित एक सक्षम ड्राइव रखरखाव तकनीशियन की क्षमता के भीतर है।
प्रक्रिया के लिए ड्राइव के लॉकआउट/टैगआउट, डीसी बस कैपेसिटर का निर्वहन (जो मेन डिस्कनेक्शन के बाद घातक वोल्टेज बनाए रखते हैं — हमेशा निर्दिष्ट निर्वहन समय की प्रतीक्षा करें), बोर्ड को संभालते समय ईएसडी सावधानियां, और फास्टनरों और कनेक्टर्स पर सही टॉर्क की आवश्यकता होती है।
प्रतिस्थापन के बाद कमीशनिंग सत्यापन की पुष्टि करनी चाहिए कि ड्राइव बिना किसी खराबी के शुरू हो जाती है और उत्पादन में लौटने से पहले सामान्य ड्यूटी चक्र के माध्यम से लोड चलाती है।
Q3: इन्वर्टर बोर्ड को बदलने की आवश्यकता वाला विशिष्ट विफलता मोड क्या है, बजाय इसके कि पूरी ड्राइव को बदला जाए?
बोर्ड-स्तरीय प्रतिस्थापन तब उपयुक्त होता है जब ड्राइव के नियंत्रण इलेक्ट्रॉनिक्स (ऑपरेटर इंटरफ़ेस, पैरामीटर स्टोरेज, संचार मॉड्यूल) ठीक से काम कर रहे हों और फॉल्ट डायग्नोस्टिक्स पावर रूपांतरण आउटपुट चरण की ओर इशारा करते हों।
लोड पर दिखाई देने वाले ओवरकरंट फॉल्ट, फेज असंतुलन फॉल्ट, या आउटपुट ट्रांजिस्टर डिसेचुरेशन फॉल्ट सभी इन्वर्टर चरण का संकेत देते हैं। यदि खराबी नियंत्रण इलेक्ट्रॉनिक्स, संचार इंटरफेस, या बिजली आपूर्ति अनुभाग में उत्पन्न होती है, तो विभिन्न बोर्ड शामिल होते हैं।
सीमेंस के समस्या निवारण प्रक्रिया के अनुसार एक व्यवस्थित फॉल्ट डायग्नोस्टिक विशिष्ट ड्राइव मॉडल के लिए किसी भी बोर्ड प्रतिस्थापन के लिए प्रतिबद्ध होने से पहले मूल कारण की पुष्टि करता है।
Q4: क्या केवल इन्वर्टर बोर्ड को बदलने के बाद पैरामीटर को फिर से कॉन्फ़िगर करना आवश्यक है?
अधिकांश सीमेंस ड्राइव आर्किटेक्चर में, मोटर और एप्लिकेशन पैरामीटर नियंत्रण बोर्ड पर या नियंत्रण इकाई पर गैर-वाष्पशील मेमोरी में संग्रहीत होते हैं — इन्वर्टर बोर्ड पर ही नहीं।
इन्वर्टर बोर्ड को बदलने के लिए आमतौर पर पैरामीटर को फिर से दर्ज करने की आवश्यकता नहीं होती है, क्योंकि इन्वर्टर बोर्ड में कोई पैरामीटर स्टोरेज नहीं होता है।
हालांकि, उत्पादन में लौटने से पहले ड्राइव को चालू किया जाना चाहिए और पैरामीटर सेट को बरकरार सत्यापित किया जाना चाहिए, और एक संक्षिप्त फ़ंक्शन परीक्षण को सामान्य संचालन की पुष्टि करनी चाहिए।
Q5: उपयोग से पहले स्पेयर के रूप में रखे जाने पर MC00160783F01 बोर्ड को कैसे संग्रहीत किया जाना चाहिए?
इन्वर्टर बोर्ड में इलेक्ट्रोस्टैटिक डिस्चार्ज सेंसिटिव (ESD) घटक होते हैं और इन्हें मूल ESD-सुरक्षात्मक पैकेजिंग या नमी अवरोध सुरक्षा वाले समकक्ष एंटीस्टैटिक बैग में संग्रहीत किया जाना चाहिए।
भंडारण तापमान इलेक्ट्रॉनिक घटकों के लिए निर्दिष्ट सीमा के भीतर रहना चाहिए — आमतौर पर -25 डिग्री सेल्सियस से +70 डिग्री सेल्सियस — एक शुष्क, स्वच्छ वातावरण में सीधी धूप से दूर।
तापमान की चरम सीमा, संघनन, या यांत्रिक कंपन के अधीन स्थानों में बोर्ड को संग्रहीत करने से बचें।
भंडारण तिथि को चिह्नित करें; दो साल से अधिक समय तक संग्रहीत बोर्डों पर इलेक्ट्रोलाइटिक कैपेसिटर को बोर्ड को सेवा में रखे जाने से पहले रीफॉर्मिंग की आवश्यकता हो सकती है।
