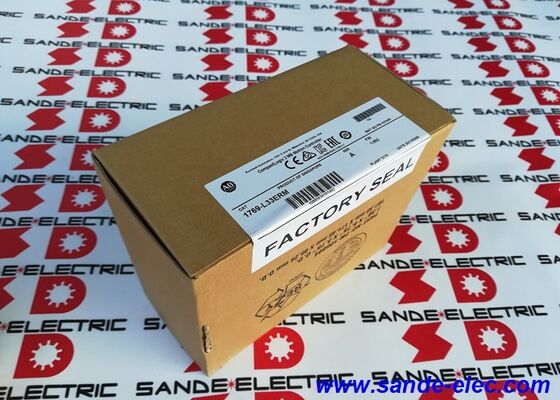

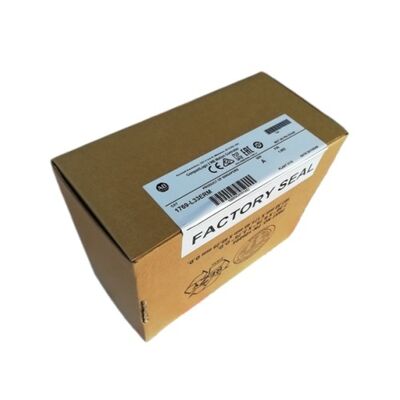

एलन ब्रैडली 1769-L33ERM कॉम्पैक्टलॉगिक्स 5370 ईथरनेट नियंत्रक

1769-L33ERM∙ CompactLogix 5370 L3 2MB / 8-अक्ष सीआईपी गति + गति विज्ञान / दोहरी ईथरनेट / आईपी / डीएलआर / 32 नोड्स / 16 स्थानीय I / O

L33ERM L30ERM से ऊपर कैसे बैठता है और यह महत्वपूर्ण क्यों है

CompactLogix 5370 L3 रेंज में कई मॉडल शामिल हैं, और 1769-L33ERM इस उत्पाद सेट में कहीं और वर्णित 1769-L30ERM के ऊपर अगले स्तर पर है।दोनों मॉडलों के बीच क्षमता का अंतर वृद्धिशील नहीं है, यह लगभग हर कार्यात्मक विनिर्देश का दोगुना प्रतिनिधित्व करता है:

L30ERM की क्षमता की सीमा पर डिजाइन की गई मशीनों के लिए ¥ जिनकी आवश्यकता 4 से अधिक सर्वो अक्षों, 16 से अधिक नेटवर्क उपकरणों की है,या 1 एमबी से अधिक कार्यक्रम और डेटा मेमोरी प्रदान करता है L33ERM शुरू से ही सही विनिर्देश है, नहीं बाद में एक उन्नयन.

8-अक्ष CIP गति गतिशीलता क्षमता के साथ परिभाषित करता है जो मशीन वास्तुकला संभव हैं. आठ अक्षों 3 रैखिक और 1 घूर्णन अक्ष के साथ समन्वित कार्टेशियन gantries की अनुमति देता है,दो-रोबोट पिक-एंड-प्लेस सेल प्रत्येक 3 अक्षों और दो समर्पित उपकरण अक्षों के साथ, या सिंक्रनाइज़ेड कैम प्रोफाइल में काम करने वाले कई सर्वो-ड्राइव्ड फॉर्मिंग और कटिंग स्टेशनों वाली पैकेजिंग मशीनें।सीआईपी मोशन मशीन आई/ओ और एचएमआई के समान ईथरनेट/आईपी नेटवर्क पर चलता है ️ कोई अलग मोशन बस नहीं, कोई समर्पित केबल बुनियादी ढांचा नहीं है।

प्रमुख विनिर्देश

दोहरी ईथरनेट/आईपी और डीएलआर ️ नियंत्रक स्तर पर नेटवर्क लचीलापन

दोनों आरजे45 पोर्ट एक एकीकृत दो-पोर्ट स्विच बनाते हैं, जो डिवाइस लेवल रिंग (डीएलआर) नेटवर्क टोपोलॉजी को सक्षम करते हैं। डीएलआर रिंग में, प्रत्येक ईथरनेट / आईपी डिवाइस एक बंद लूप में अगले से जुड़ता है। A single cable break anywhere in the ring is automatically rerouted through the surviving path — the ring heals itself within microseconds without any manual intervention or external switch involvement.

32-नोड ईथरनेट/आईपी क्षमता एक पूरी तरह से भरी हुई उत्पादन मशीन के लिए जगह प्रदान करती हैः 8 किनेटिक्स सर्वो ड्राइव (एक प्रति अक्ष), 4 ET 200SP रिमोट I/O स्टेशन, 2 विजन सिस्टम, 1 रोबोट नियंत्रक,1 तौल, 1 बारकोड स्कैनर, और 1 एचएमआई पैनल, सभी नियंत्रक के नोड बजट के भीतर।

अनुप्रयोग परिदृश्य

बहु-रोबोट समन्वय के साथ स्वचालित असेंबलीःएक कॉम्पैक्टलॉगिक्स परियोजना में दो 4-अक्ष वाले एससीएआरए रोबोट। प्रत्येक रोबोट के 4 गतिज अक्ष एक समन्वित समूह के रूप में चलते हैं। एल 33 ईआरएम दोनों समूहों को संभालता है ️ कुल 8 अक्ष ️ प्लस एक नियंत्रक से सभी आई / ओ और एचएमआई.

पैकेजिंग मशीन 6 सर्वो स्टेशनों के साथःफिल्म को खोलने, पंजीकरण नियंत्रण, बनाने, काटने, निष्कासन, और कचरा हैंडलिंग प्रत्येक एक सर्वो-नियंत्रित स्टेशन।भविष्य में क्षमता वृद्धि के लिए शेष 2 अक्षों के साथ.

वितरित I/O के साथ सामग्री हैंडलिंगः32 ईथरनेट/आईपी नोड्स 40 मीटर की उत्पादन लाइन, कन्वेयर ड्राइव और बारकोड स्कैनर के माध्यम से दूरस्थ I/O स्टेशनों की सेवा करते हैं। डीएलआर रिंग टोपोलॉजी यह सुनिश्चित करती है कि एक केबल गलती लाइन को नहीं रोकती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: L33ERM और L30ERM के बीच मुख्य व्यावहारिक अंतर क्या है?

L33ERM 2MB मेमोरी (vs 1MB), 8 CIP Motion अक्ष (vs 4), 32 EtherNet/IP नोड्स (vs 16) और 16 स्थानीय I/O स्लॉट (vs 8) प्रदान करता है। दोनों गतिशील गति समूहों और DLR टोपोलॉजी का समर्थन करते हैं।L30ERM चुनें जब 4 अक्षों और 16 नोड्स पर्याप्त हैं; L33ERM चुनें जब मशीन आर्किटेक्चर को अधिक अक्षों, अधिक नेटवर्क उपकरणों, या अधिक प्रोग्राम मेमोरी की आवश्यकता होती है।

Q2: 1769-L33ERM को प्रोग्राम करने के लिए किस सॉफ्टवेयर का प्रयोग किया जाता है?

स्टूडियो 5000 लॉगिक्स डिजाइनर कॉम्पैक्टलॉगिक्स परिवार के लिए मानक विकास वातावरण है। सीआईपी गति अक्ष विन्यास, गतिशील समूह परिभाषा,और ड्राइव कमीशनिंग सभी एक ही स्टूडियो 5000 परियोजना के भीतर संभाला जाता है. सीधा प्रोग्रामिंग टर्मिनल पहुँच के लिए कनेक्शन ईथरनेट/आईपी पोर्ट या यूएसबी पोर्ट के माध्यम से है.

Q3: एक L33ERM से कितने Kinetix सर्वो ड्राइव कनेक्ट हो सकते हैं?

8 तक कीनिटिक्स सर्वो ड्राइव को सीआईपी मोशन अक्षों के रूप में कॉन्फ़िगर किया जा सकता है। ईथरनेट/आईपी इंटरफेस के साथ किनिटिक्स 300, 350, 5100, 5300, 5500 और 5700 श्रृंखला ड्राइव संगत हैं।प्रत्येक ड्राइव नियंत्रक के 32-नोड बजट से एक ईथरनेट/आईपी कनेक्शन का उपभोग करता है.

Q4: क्या L33ERM वर्तमान में उत्पादन में है?

हाँ ️ सक्रिय परिपक्व स्थिति से संकेत मिलता है कि उत्पाद सक्रिय रूप से उपलब्ध है और समर्थित है। कॉम्पैक्टलॉगिक्स 5380 नई डिजाइनों के लिए अगली पीढ़ी का उत्तराधिकारी है।मौजूदा L33ERM संयंत्रों के लिए जिन्हें बदलने की आवश्यकता हैएक ही मॉडल की निरंतरता मौजूदा परियोजना को पुनर्निर्माण के बिना संरक्षित करने का सबसे विश्वसनीय मार्ग है।

प्रश्न 5: 1769-एल33ईआरएम कहां से आता है?

नई इकाइयों के लिए अधिकृत वितरण नेटवर्क के माध्यम से, और कॉम्पैक्टलॉगिक्स के बाद के बाजार के माध्यम से औद्योगिक स्वचालन स्पेयर पार्ट्स डीलरों और परीक्षण अधिशेष आपूर्तिकर्ताओं के लिए प्रतिस्थापन इकाइयों के लिए।1769-L33ERM कैटलॉग नंबर की पुष्टि करें (विशेष रूप से -L33, नहीं -L30 या -L32) आदेश देने से पहले सही अक्ष संख्या और स्मृति वर्ग सुनिश्चित करने के लिए।
