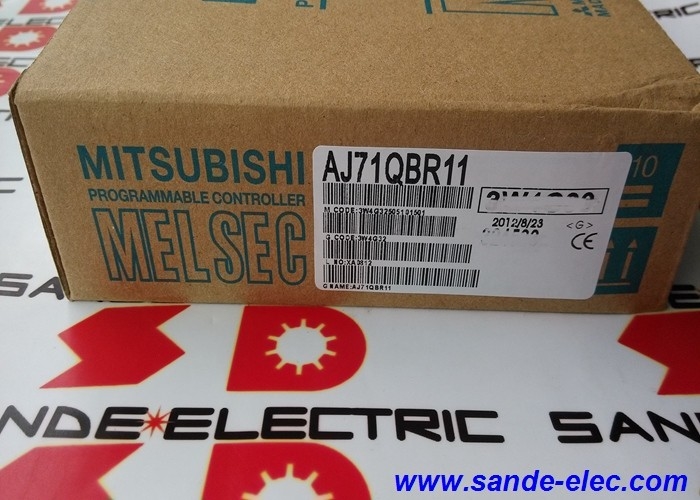

नई मित्सुबिशी पीएलसी मॉड्यूल AJ71QBR11 या A J71QBR11

मित्सुबिशी AJ71QBR11∙ MELSECNET/10 समाक्षीय बस नेटवर्क मॉड्यूल 10 एमबीपीएस टोकन बस

भाग संख्याःAJ71QBR11

निर्माता:मित्सुबिशी इलेक्ट्रिक (जापान)

उत्पाद का प्रकार:समाक्षीय बस नेटवर्क मॉड्यूल

नेटवर्कःMELSECNET/10

ट्रांसमिशनःएकल समाक्षीय बस, टोकन बस विधि

गतिः10 एमबीपीएस

एक समाक्षीय MELSECNET नेटवर्क चलाना

AJ71QBR11 मित्सुबिशी के MELSECNET/10 नेटवर्क मॉड्यूल परिवार का समाक्षीय बस संस्करण है।यह 10 एमबीपीएस टोकन बस नेटवर्क के लिए डिज़ाइन किया गया था जो 1990 के दशक और 2000 के दशक की शुरुआत में MELSEC-QnA पीएलसी को जोड़ता था, उत्पादन लाइनों, और दूरस्थ I/O वास्तुकला जहां वायरिंग फाइबर या घुमावदार जोड़ी के बजाय समाक्षीय केबल के चारों ओर बनाया गया था।

MELSECNET/10 एक टोकन बस टोपोलॉजी पर चलता हैः नेटवर्क स्टेशनों के बीच एक तार्किक टोकन पारित करता है, और केवल टोकन रखने वाला स्टेशन किसी भी समय प्रसारित करता है। यह नेटवर्क निर्धारक देता है,पूर्वानुमान व्यवहार नियंत्रण अनुप्रयोगों के लिए महत्वपूर्ण है जहां प्रत्येक स्टेशन को एक परिभाषित अद्यतन दर की आवश्यकता होती हैसमाक्षीय केबल पर 10 एमबीपीएस पर, नेटवर्क एक ही हार्डवेयर के साथ पीएलसी-टू-पीएलसी चक्रीय डेटा विनिमय और दूरस्थ I/O दोनों को संभालता है।

AJ71QBR11 विशेष रूप से 3C-2V या 5C-2V समाक्षीय केबल का उपयोग करता है।और बस के दोनों छोरों पर समापन सभी नेटवर्क विश्वसनीय रूप से संचालित करने के लिए सही होना चाहिएकेबल प्रकारों का मिश्रण या गलत समापन छोड़ना पुराने प्रतिष्ठानों में MELSECNET/10 संचार त्रुटियों के दो सबसे आम कारण हैं।

मॉड्यूल पुराने MELSEC-A/QnA हार्डवेयर से माइग्रेशन पथ के हिस्से के रूप में मित्सुबिशी के संक्रमण प्रलेखन में दिखाई देता है। यह संदर्भ आपको कुछ व्यावहारिक बताता हैःकई साइटें हार्डवेयर के बंद होने के बाद लंबे समय तक इन नेटवर्क को चला रही हैं, और मित्सुबिशी ने इसे अपने समर्थन दस्तावेजों में शामिल किया है। AJ71QBR11 इस बिंदु पर बहुत अधिक रखरखाव वस्तु है,दीर्घकालिक आधुनिकीकरण योजनाओं को विकसित करने के दौरान मौजूदा समाक्षीय नेटवर्क को चालू रखने के लिए बाद के बाजार से प्राप्त किया जाता है.

प्रमुख विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

Q1: AJ71QBR11 और फाइबर ऑप्टिक MELSECNET/10 मॉड्यूल में क्या अंतर है?

एजे 71 क्यूबीआर 11 एक समाक्षीय बस प्रकार है जो 3 सी -2 वी या 5 सी -2 वी समाक्षीय केबल का उपयोग करता है। फाइबर ऑप्टिक वेरिएंट ऑप्टिकल लूप वायरिंग का उपयोग करते हैं। दोनों 10 एमबीपीएस पर मेलसेकनेट / 10 पर काम करते हैं,लेकिन भौतिक परत पूरी तरह से अलग है. एक ही नेटवर्क सेगमेंट में दोनों प्रकारों को मिलाया नहीं जा सकता है. यदि स्थापित नेटवर्क में समाक्षीय केबल का उपयोग किया जाता है, तो प्रतिस्थापन भी समाक्षीय प्रकार का होना चाहिए।

Q2: MELSECNET/10 नेटवर्क में संचार में अंतराल की त्रुटियां दिखाई देती हैं। क्या AJ71QBR11 इसका कारण हो सकता है?

संभव है, लेकिन पहले भौतिक परत सत्यापित करें. समाक्षीय MELSECNET / 10 समापन और केबल की स्थिति के लिए संवेदनशील है. बस के दोनों सिरों सही ढंग से समाप्त कर रहे हैं की पुष्टि,जंग या ढीले संपर्क के लिए केबल कनेक्टर्स की जाँच करें, और सत्यापित करें कि ट्रंक पर कोई अंडरमाइनेड स्टब्स या क्षतिग्रस्त केबल सेगमेंट मौजूद नहीं हैं। उम्र बढ़ने वाले समाक्षीय प्रतिष्ठानों में नेटवर्क-स्तर के दोष अक्सर मॉड्यूल विफलताओं की तुलना में भौतिक परत के मुद्दे होते हैं।

प्रश्न 3: क्या AJ71QBR11 का उपयोग MELSEC-Q श्रृंखला के पीएलसी के साथ किया जा सकता है?

AJ71QBR11 को MELSEC-QnA और संगत MELSEC-A प्रणालियों के लिए डिज़ाइन किया गया है। वर्तमान MELSEC-Q श्रृंखला पीएलसी विभिन्न नेटवर्क मॉड्यूल (MELSECNET/10 समाक्षीय के लिए QJ71BR11) का उपयोग करते हैं।जबकि MELSECNET/10 एक ही नेटवर्क परिवार है, मॉड्यूल फॉर्म फैक्टर और बैकप्लेन इंटरफेस QnA और Q श्रृंखला हार्डवेयर के बीच भिन्न होते हैं।

Q4: AJ71QBR11 को बदलने से पहले नेटवर्क कॉन्फ़िगरेशन के बारे में क्या सत्यापित किया जाना चाहिए?

स्टेशन नंबर (नियंत्रण स्टेशन या सामान्य स्टेशन), नेटवर्क नंबर और वर्तमान में स्थापित मॉड्यूल में प्रोग्राम किए गए चक्रात्मक ताज़ा सेटिंग्स की पुष्टि करें।इन मापदंडों को प्रतिस्थापन मॉड्यूल में दोहराया जाना चाहिए या प्रलेखन से कॉन्फ़िगर किया जाना चाहिएगलत स्टेशन सेटअप प्रतिस्थापन के बाद संचार विफलताओं का एक सामान्य कारण है।

प्रश्न 5: अब जब AJ71QBR11 का उत्पादन बंद कर दिया गया है तो इसका स्रोत कहां से आता है?

औद्योगिक स्वचालन के बाद के बाजार के माध्यम से, विरासत MELSEC विशेषज्ञ डीलरों और Mitsubishi PLC मरम्मत कंपनियों के पास MELSECNET/10 मॉड्यूल के लिए विनिमय स्टॉक है।इस बात की पुष्टि करने का अनुरोध करें कि समाक्षीय बस प्रकार (BR11) उपलब्ध है, क्योंकि इसे कभी-कभी आपूर्तिकर्ताओं की सूची में फाइबर ऑप्टिक वेरिएंट के साथ भ्रमित किया जाता है। शिपमेंट से पहले एक MELSECNET / 10 परीक्षण रिग पर कार्यात्मक परीक्षण एक कामकाजी प्रतिस्थापन का सबसे अच्छा आश्वासन है।
