| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE RoHS |

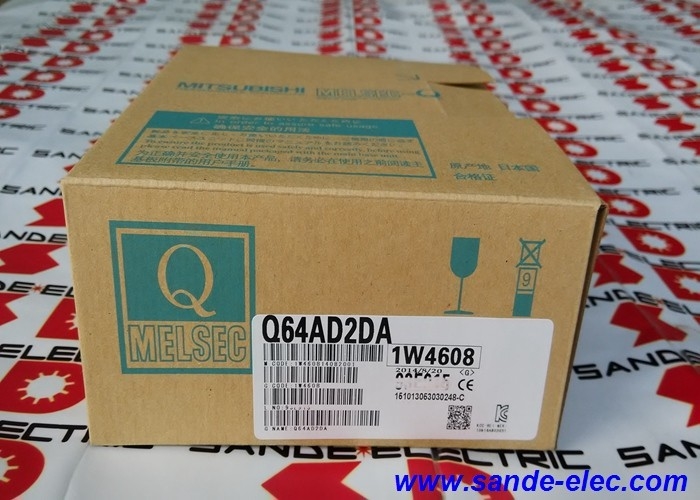

| मॉडल संख्या | Q64AD2DA |
अधिकांश क्यू-सीरीज़ एनालॉग मॉड्यूल या तो शुद्ध इनपुट या शुद्ध आउटपुट हैं। Q64AD2DA दोनों कार्यों को एक ही स्लॉट में जोड़ता है - चार ए/डी इनपुट चैनल और दो डी/ए आउटपुट चैनल एक ही मॉड्यूल में सह-अस्तित्व में हैं। उन अनुप्रयोगों के लिए जिन्हें एक ही मशीन सेक्शन में दोनों प्रकार के एनालॉग सिग्नल की आवश्यकता होती है, यह स्लॉट गिनती को आधा कर देता है और अलग-अलग Q64AD और Q62DAN मॉड्यूल स्थापित करने की तुलना में वायरिंग को सरल बनाता है।
विभाजन सामान्य नियंत्रण लूप कॉन्फ़िगरेशन के लिए व्यावहारिक है: दो इनपुट चैनल प्रक्रिया चर संकेतों (दबाव, तापमान, प्रवाह) को पढ़ते हैं, एक तीसरा ड्राइव की एनालॉग गति प्रतिक्रिया की निगरानी करता है, और चौथा एक स्थिति ट्रांसड्यूसर को संभालता है - जबकि दो आउटपुट चैनल एक नियंत्रण वाल्व और एक चर गति ड्राइव सेटपॉइंट को एक साथ चलाते हैं। सभी छह चैनल 500μs पर चलते हैं, इसलिए कोई भी एनालॉग रूपांतरण दूसरे के पीछे प्रतीक्षा नहीं कर रहा है।
| पैरामीटर | कीमत |
|---|---|
| एनालॉग इनपुट | 4 चैनल |
| एनालॉग आउटपुट | 2 चैनल |
| इनपुट रेंज | ±10V DC, 0–20mA DC |
| आउटपुट रेंज | ±10V DC, 0–20mA DC |
| इनपुट संकल्प | 0-4000 / ±4000 / 0-12000 / 0-16000 / ±16000 |
| आउटपुट रिज़ॉल्यूशन | 0–4000 / ±4000 / 0–12000 / ±16000 |
| रूपांतरण गति | प्रति चैनल 500µs |
| इनपुट प्रतिबाधा (वी) | 1 एमए |
| इनपुट प्रतिबाधा (I) | 250 Ω |
| I/O अंक | 16 |
| टर्मिनल ब्लॉक | 18 सूत्री |
| लॉगिंग | में निर्मित |
| DIMENSIONS | 98 × 27.4 × 112 मिमी |
| वज़न | 0.23 किग्रा |
Q64AD2DA एकल रिज़ॉल्यूशन सेटिंग पर लॉक नहीं है। प्रत्येक इनपुट चैनल स्वतंत्र रूप से पांच डिजिटल आउटपुट श्रेणियों में से चयन करता है:
0-4000:4000 काउंट के साथ 0-20mA या 0-10V स्पैन को कवर करता है। प्रत्येक गणना पूर्ण पैमाने के 0.25% का प्रतिनिधित्व करती है।
±4000:±10V सिग्नल के लिए द्विध्रुवी रेंज। वोल्टेज रेंज का केंद्र 0 पर मैप होता है; चरम सीमा ±4000 तक।
0-12000:विस्तारित गिनती सीमा. समान भौतिक सिग्नल अवधि में बेहतर रिज़ॉल्यूशन चरण प्रदान करता है - तब उपयोगी होता है जब प्रोग्राम अतिरिक्त स्केलिंग के बिना सीधे इंजीनियरिंग गणना में कच्ची गणना का उपयोग करता है।
0-16000 / ±16000:अधिकतम रिज़ॉल्यूशन मोड. संपूर्ण इनपुट रेंज को 16,000 चरणों (या द्विध्रुवी सीमा पर 32,000 कदम) में विभाजित करता है, जिससे सटीक माप के लिए परिमाणीकरण त्रुटि न्यूनतम हो जाती है।
आउटपुट चैनल 0-4000, ±4000, 0-12000, या ±16000 में से चुनें - वही तर्क लागू होता है। रिज़ॉल्यूशन सेट करना GX डेवलपर या GX वर्क्स2 में इंटेलिजेंट फ़ंक्शन मॉड्यूल पैरामीटर के माध्यम से किया जाता है।
बंद-लूप प्रक्रिया नियंत्रण:दो इनपुट चैनल दबाव और तापमान ट्रांसमीटर (4-20mA) पढ़ते हैं। एक आउटपुट चैनल एक नियंत्रण वाल्व (0-10V) चलाता है। Q64AD2DA अलग-अलग इनपुट और आउटपुट मॉड्यूल के बिना संपूर्ण माप-से-नियंत्रण सिग्नल श्रृंखला को संभालता है।
मल्टी-सेंसर मशीन मॉनिटरिंग:एक मॉड्यूल में चार प्रक्रिया परिवर्तनीय इनपुट (बल, विस्थापन, दबाव, तापमान)। लॉगिंग गुणवत्ता और नैदानिक रिकॉर्ड के लिए मशीन चक्र के दौरान तरंगरूप डेटा को कैप्चर करता है।
फीडबैक के साथ गति विनियमन:आउटपुट चैनल सर्वो एम्पलीफायर को ±10V एनालॉग स्पीड संदर्भ प्रदान करता है। इनपुट चैनल बंद-लूप सत्यापन के लिए ड्राइव के एनालॉग आउटपुट से वास्तविक गति सिग्नल को पढ़ता है।
Q1: क्या Q64AD2DA का उपयोग Q-श्रृंखला और QnU-श्रृंखला दोनों प्रणालियों में किया जा सकता है?
हाँ। Q64AD2DA MELSEC-Q श्रृंखला की मुख्य आधार इकाइयों और QnU-श्रृंखला सीपीयू और उनकी आधार इकाइयों के साथ संगत है। दोनों सीपीयू परिवार समान बुद्धिमान फ़ंक्शन मॉड्यूल इंटरफ़ेस का समर्थन करते हैं, और Q64AD2DA किसी भी सिस्टम के I/O मैप में 16 I/O अंक रखता है।
Q2: क्या इनपुट चैनल और आउटपुट चैनल को वोल्टेज या करंट के लिए स्वतंत्र रूप से कॉन्फ़िगर किया जा सकता है?
हाँ। प्रत्येक चैनल हार्डवेयर वायरिंग और सॉफ्टवेयर पैरामीटर सेटिंग्स के माध्यम से स्वतंत्र रूप से अपने सिग्नल प्रकार (वोल्टेज या करंट) का चयन करता है। इनपुट चैनल 1 को 0–20mA करंट के लिए सेट किया जा सकता है जबकि इनपुट चैनल 2 ±10V वोल्टेज पर काम करता है, और दो आउटपुट चैनल समान प्रकार के मिश्रण कर सकते हैं।
Q3: सीपीयू प्रोग्राम में लॉगिंग फ़ंक्शन को कैसे एक्सेस किया जाता है?
सीपीयू FROM निर्देशों का उपयोग करके Q64AD2DA की बफर मेमोरी (बीएफएम) से लॉगिंग बफर को पढ़ता है। लॉगिंग डेटा, सैंपलिंग अंतराल और लॉग स्थिति के लिए विशिष्ट बीएफएम पते Q64AD2DA उपयोगकर्ता मैनुअल की बफर मेमोरी सूची में परिभाषित किए गए हैं। जीएक्स वर्क्स2 ऑनलाइन डायग्नोस्टिक सत्रों के दौरान सीधे लॉग तरंगों को देखने के लिए एक ग्राफिकल मॉनिटर स्क्रीन भी प्रदान करता है।
Q4: Q64AD2DA और Q68AD2DA के बीच क्या अंतर है?
Q64AD ("64" भाग) के संयुक्त संस्करण (Q64AD2DA) में 4 इनपुट चैनल और 2 आउटपुट चैनल हैं। Q68AD में 8 इनपुट चैनल हैं। संयुक्त संस्करण (8 इनपुट + 2 आउटपुट) के लिए, Q68AD2DA निर्दिष्ट किया जाएगा। जब चार इनपुट चैनल पर्याप्त हों तो Q64AD2DA चुनें; आठ-चैनल इनपुट आवश्यकताओं के लिए Q68AD2DA चुनें।
Q5: क्या इनपुट और आउटपुट दोनों एक साथ सक्रिय होने पर रूपांतरण गति बदल जाती है?
प्रत्येक चैनल स्वतंत्र रूप से 500μs पर परिवर्तित होता है। सभी सक्रिय इनपुट चैनल अपनी व्यक्तिगत 500µs दरों पर परिवर्तित होते हैं, और दोनों आउटपुट चैनल भी 500µs प्रति चैनल पर अपडेट होते हैं। मॉड्यूल में सभी छह चैनलों के लिए कुल रूपांतरण चक्र एक एकल अनुक्रमिक स्कैन नहीं है - प्रत्येक चैनल का रूपांतरण हार्डवेयर समानांतर में चलता है। 500μs का आंकड़ा प्रति चैनल लागू होता है, भले ही कितने चैनल सक्षम हों।
