प्रयुक्त FCA65V-P1 मित्सुबिशी सिस्टम होस्ट FCA65VP1

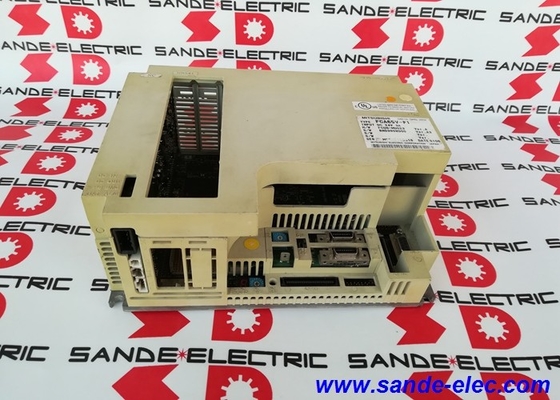

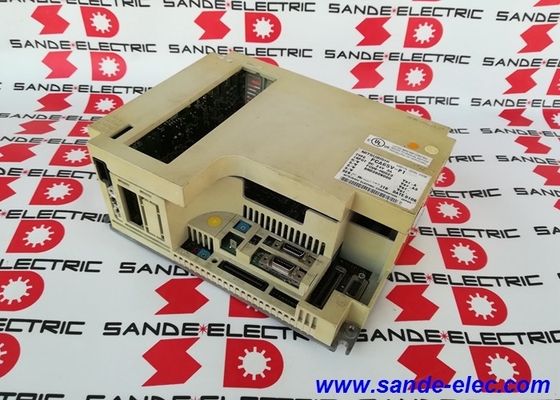

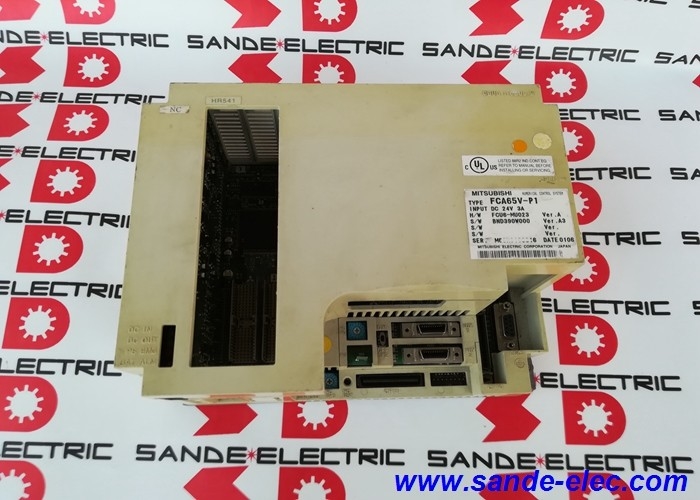

FCA65V-P1∙ मित्सुबिशी MELDAS 65V सीएनसी सिस्टम मेजबान बोर्ड मुख्य मेजबान पीसीबी / MELDAS M65V नियंत्रण इकाई / विरासत सीएनसी स्पेयर

MELDAS 65V FCA65V-P1 का उपयोग करने वाली सीएनसी प्रणाली

MELDAS 65V (M65V) मित्सुबिशी इलेक्ट्रिक के MELDAS 60 सीरीज सीएनसी नियंत्रक परिवार का हिस्सा था ∙ एक पीढ़ी जिसमें M64, M64A, M65 और M66 भी शामिल थे।MELDAS 60 श्रृंखला का उपयोग मशीन उपकरण निर्माताओं की एक विस्तृत श्रृंखला में मशीनिंग केंद्रों और टर्नों में किया गया था जिसमें Mazak (जहां MELDAS नियंत्रण MAZATROL विन्यास में दिखाई दिया), डीएमजी मोरी, नागरिक, और कई अन्य।

प्रत्येक MELDAS सीएनसी इकाई के भीतर, सिस्टम होस्ट बोर्ड केंद्रीय प्रसंस्करण विधानसभा है। यह सीएनसी कार्यक्रम निष्पादन का प्रबंधन करता है,ऑप्टिकल संचार नेटवर्क के माध्यम से सर्वो और धुरी अक्ष नियंत्रण समन्वय, सहायक बोर्डों और I/O इकाइयों के लिए आंतरिक बस को संभालता है, और डिस्प्ले कनेक्शन के माध्यम से ऑपरेटर इंटरफ़ेस को बनाए रखता है।एक विफल प्रणाली मेजबान बोर्ड आम तौर पर एक पूर्ण एनसी इकाई विफलता का उत्पादन करता है मशीन बंद हो जाती है और अन्य घटकों के स्वास्थ्य के बावजूद फिर से शुरू नहीं होगी, क्योंकि मेजबान बोर्ड पर सब कुछ निर्भर करता है।

भाग संख्या में "65V" पदनाम विशेष रूप से MELDAS 65V सीएनसी संस्करण के लिए बोर्ड को मेजबान के रूप में पहचानता है।M65V और M65 संबंधित लेकिन अलग-अलग सीएनसी सिस्टम हैं . FCA65V-P1 65V वेरिएंट से मेल खाता है; मेजबान बोर्ड को एक अलग MELDAS वेरिएंट (M65, M64, M66) के साथ प्रतिस्थापित करना कार्यात्मक रूप से संगत नहीं होगा।

प्रमुख विनिर्देश

MELDAS 65V प्रणाली में भूमिका

एक MELDAS 65V सीएनसी प्रणाली में कई परस्पर जुड़े बोर्ड और इकाइयां होती हैंः

• सिस्टम होस्ट (FCA65V-P1):मुख्य सीपीयू और कार्यक्रम नियंत्रण इकट्ठा
• सर्वो-अक्ष बोर्डःऑप्टिकल SSCNET के माध्यम से संवाद करने वाले प्रत्येक NC अक्ष के लिए अक्ष नियंत्रण
• I/O बोर्ड और आधार I/O इकाइयां:मशीन इंटरफेस सिग्नल (सीमा स्विच, टूल चेंजर, शीतलता)
• विद्युत आपूर्ति इकाईः24 वीडीसी आंतरिक शक्ति
• डिस्प्ले और कीबोर्डःऑपरेटर पैनल कनेक्शन

जब सिस्टम होस्ट विफल हो जाता है, तो पूरी प्रणाली बंद हो जाती है क्योंकि कार्यक्रम निष्पादन और बोर्ड के बीच समन्वय इस बोर्ड से उत्पन्न होता है।प्रतिस्थापन के लिए सटीक MELDAS 65V मिलान भाग की आवश्यकता होती है यह सिस्टम विशिष्ट मापदंडों को संग्रहीत करता है और स्थापित MELDAS 65V प्रोटोकॉल का उपयोग करके अन्य बोर्डों के साथ संवाद करता है.

अनुप्रयोग परिदृश्य

MELDAS M65V नियंत्रण के साथ मशीनिंग केंद्रःएक MELDAS M65V NC इकाई का उपयोग करने वाले एक बहु-अक्षीय मशीनिंग केंद्र में सिस्टम होस्ट दोष विकसित होता है। NC इकाई चालू होती है लेकिन बूट करने में विफल रहती है या एक होस्ट अलार्म उत्पन्न करती है।FCA65V-P1 को बदलना और NC मापदंडों को फिर से लोड करना (बैकअप मीडिया या मशीन बैकअप प्रलेखन से) मशीन को सेवा में वापस लाता है.

MELDAS M65V स्पिंडल और अक्ष नियंत्रण के साथ लातःउपरोक्त के समान ∙ मेजबान बोर्ड की विफलता एनसी को रोकती है। सिस्टम मेजबान की प्रतिस्थापन, इसके बाद पैरामीटर पुनर्स्थापना और सर्वो पुनः आरंभ, संचालन को बहाल करता है।

MELDAS M65V बेड़े के लिए नियोजित स्पेयर स्टॉकःMELDAS M65V नियंत्रणों को चलाने वाली कई मशीनों के साथ उत्पादन वातावरण में एक महत्वपूर्ण स्पेयर के रूप में एक FCA65V-P1 बनाए रखा जाता हैऔर हाथ पर एक प्रतिस्थापन होने से सोर्सिंग के लिए प्रतीक्षा समय समाप्त होता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या FCA65V-P1 MELDAS M65 (वी के बिना) के साथ संगत है?

नहीं, M65 और M65V अलग-अलग सीएनसी सिस्टम हैं, जिनमें अलग-अलग होस्ट बोर्ड आर्किटेक्चर हैं।FCA65V-P1 M65V के लिए विशिष्ट है ️ V पदनाम मानक M65 की तुलना में एक अलग सर्वो संचार डिजाइन को इंगित करता हैM65V प्रणाली में एक M65 होस्ट बोर्ड को प्रतिस्थापित करने से (या इसके विपरीत) एक कार्यशील प्रणाली का उत्पादन नहीं होगा।

Q2: FCA65V-P1 को बदलने से पहले किन मापदंडों को सहेजना चाहिए?

प्रतिस्थापन से पहले, सभी NC पैरामीटर, मशीन पैरामीटर, सर्वो पैरामीटर, और NC इकाई में संग्रहीत मशीनिंग कार्यक्रमों का बैकअप लिया जाना चाहिए ¢ आमतौर पर एक मेमोरी कैसेट, RS-232C सीरियल बैकअप,या अन्य बाहरी भंडारणप्रतिस्थापन मेजबान बोर्ड आमतौर पर अनइंटीलाइज किया जाएगा; सिस्टम काम करने से पहले सभी मापदंडों को बहाल किया जाना चाहिए।यह मेजबान बोर्ड की प्रतिस्थापन में सबसे महत्वपूर्ण कदम है ️ मशीन निर्माता के मूल विनिर्देशों के बिना अपने पैरामीटर बैकअप के बिना एक मशीन को चालू नहीं किया जा सकता है.

Q3: क्या FCA65V-P1 को किसी विशेष हैंडलिंग की आवश्यकता है?

हाँ ️ MELDAS सिस्टम होस्ट बोर्ड इलेक्ट्रोस्टैटिक-संवेदनशील उपकरण (ESD) हैं। उचित ESD सावधानी के साथ संभालेंः ग्राउंड किए गए कलाई का पट्टा, ESD मैट,और परिवहन और भंडारण के दौरान विरोधी स्थैतिक पैकेजिंग. बोर्ड कनेक्टर पिन या घटकों को सीधे स्पर्श न करें. स्थापना से ठीक पहले तक बोर्ड को अपने ईएसडी बैग में रखें.

Q4: MELDAS M65V पर कौन से अलार्म मेजबान बोर्ड की विफलता का संकेत देते हैं?

MELDAS सिस्टम स्तर के अलार्म जो CPU या होस्ट की विफलता को इंगित करते हैं जैसे कि "सिस्टम अलार्म", "NC CPU त्रुटि," या अलार्म जो सामान्य एनसी आरंभ करने से रोकते हैं, आम तौर पर मेजबान बोर्ड या उसके संबंधित स्मृति की ओर इशारा करते हैंएनसी अपनी तैयार स्थिति तक पहुंचने से पहले दिखाई देने वाले अलार्म, विशेष रूप से जो सर्वो आरंभ करने या बुनियादी सिस्टम त्रुटि कोड प्रदर्शित करने से रोकते हैं, मेजबान बोर्ड की खराबी के अनुरूप हैं।स्थापित मशीन विन्यास के लिए प्रासंगिक विशिष्ट अलार्म कोड के लिए MELDAS 65V अलार्म मैनुअल देखें.

Q5: प्रतिस्थापन FCA65V-P1 को चालू करने के लिए किस प्रोग्रामिंग या परीक्षण उपकरण की आवश्यकता है?

स्थापना के बाद, the MELDAS system requires parameter restoration using either the NC unit's internal restore function (loading from memory cassette or backup media) or an external PC with MELDASMAGIC or equivalent software via RS-232C. मशीन उपकरण निर्माता के सेवा मैनुअल में कमीशनिंग अनुक्रम को दस्तावेज किया गया हैपूर्ण स्थिति आरंभिकरण जो मेजबान बोर्ड की प्रतिस्थापन के बाद पालन किया जाना चाहिए.
