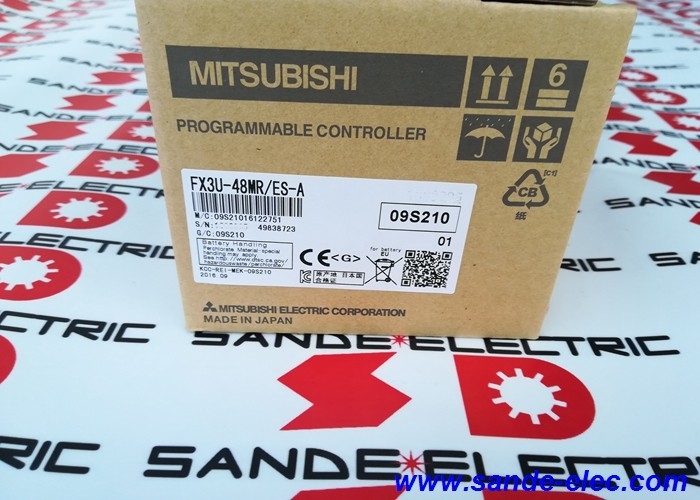

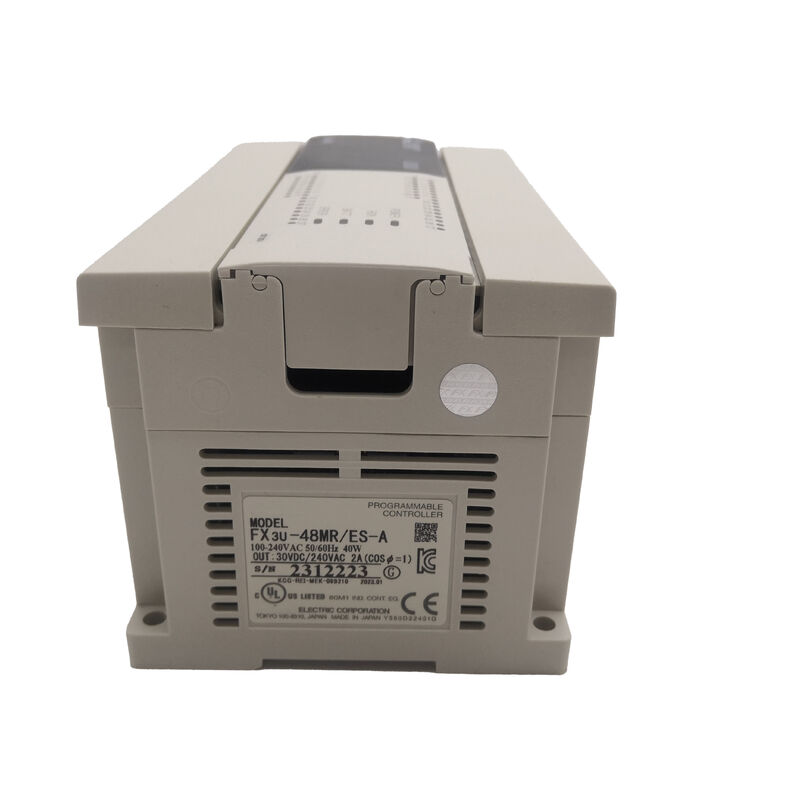

MITSUBISHI PLC FX3U-48MR/ES-A FX3U48MRESA नया

मित्सुबिशी FX3U-48MR/ES-A पीएलसी मुख्य इकाई | 48 I/O रिले आउटपुट कॉम्पैक्ट नियंत्रक

उत्पाद अवलोकन

मित्सुबिशी FX3U-48MR/ES-Aऔद्योगिक स्वचालन प्रणालियों के लिए डिज़ाइन की गई एक कॉम्पैक्ट लेकिन अत्यधिक सक्षम पीएलसी मुख्य इकाई है जिसके लिए भरोसेमंद नियंत्रण, लचीले विस्तार और स्थिर रिले आउटपुट प्रदर्शन की आवश्यकता होती है। सिद्ध के भाग के रूप मेंमेलसेक-एफ एफएक्स3यू श्रृंखला, यह नियंत्रक मशीनरी नियंत्रण, पैकेजिंग उपकरण, कन्वेयर, असेंबली सिस्टम और फैक्ट्री स्वचालन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है जहां विश्वसनीयता और व्यावहारिक एकीकरण मायने रखता है।

उन उपयोगकर्ताओं के लिए बनाया गया है जिन्हें प्रोसेसिंग गति, ऑनबोर्ड I/O और सिस्टम विस्तारशीलता के मजबूत संतुलन की आवश्यकता है, यह मॉडल संयोजित है24 डिजिटल इनपुट और 24 रिले आउटपुटविस्तार मॉड्यूल और रिमोट I/O कॉन्फ़िगरेशन के माध्यम से व्यापक सिस्टम विकास का समर्थन करते हुए एक कॉम्पैक्ट आवास में। यह मौजूदा मित्सुबिशी स्वचालन वातावरण में नई स्थापनाओं और प्रतिस्थापन परियोजनाओं दोनों के लिए एक ठोस विकल्प है।

तकनीकी डाटा

प्रदर्शन और अनुप्रयोग

FX3U-48MR/ES-A उन उपयोगकर्ताओं के लिए डिज़ाइन किया गया है जिन्हें बुनियादी स्विचिंग लॉजिक से अधिक की आवश्यकता है। साथप्रोग्राम मेमोरी के 64K चरण, तेज़ निर्देश निष्पादन, और स्केलेबल I/O आर्किटेक्चर, यह उन अनुप्रयोगों के लिए उपयुक्त है जो सिस्टम विस्तार के लिए उत्तरदायी नियंत्रण और जगह की मांग करते हैं। व्यावहारिक रूप से, इसका मतलब है कि यह न केवल सीधी मशीन अनुक्रमण का समर्थन कर सकता है बल्कि टाइमर, काउंटर, संचार और वितरित नियंत्रण लेआउट से जुड़े अधिक उन्नत स्वचालन कार्यों का भी समर्थन कर सकता है।

इसकारिले आउटपुट डिज़ाइनइसे उन अनुप्रयोगों में विशेष रूप से उपयोगी बनाता है जहां मिश्रित लोड प्रकार शामिल होते हैं या जहां उपयोगकर्ता मशीन नियंत्रण सर्किट में रिले स्विचिंग की बहुमुखी प्रतिभा को पसंद करते हैं। उसी समय, अंतर्निहित24 वी डीसी सिंक/स्रोत इनपुटऔद्योगिक पैनलों में उपयोग की जाने वाली सामान्य सेंसर वायरिंग व्यवस्था के लिए लचीलापन प्रदान करें।

इस मॉडल का आमतौर पर उपयोग किया जाता है:

• पैकेजिंग मशीनरी

• सामग्री प्रबंधन प्रणाली

• कन्वेयर और छँटाई उपकरण

• असेंबली और निरीक्षण स्टेशन

• सामान्य प्रयोजन फ़ैक्टरी स्वचालन नियंत्रण पैनल

• मित्सुबिशी पीएलसी सिस्टम के लिए रेट्रोफिट और प्रतिस्थापन परियोजनाएं

कैबिनेट की जगह सीमित होने पर इसका कॉम्पैक्ट पदचिह्न भी मदद करता है, जबकि एफएक्स3यू प्लेटफॉर्म की विस्तारशीलता डिजाइन प्रक्रिया में कोर कंट्रोल आर्किटेक्चर को बहुत जल्दी बदले बिना मशीन को स्केल करना आसान बनाती है।

प्रमुख विशेषताऐं

• सघनमित्सुबिशी FX3U पीएलसी मुख्य इकाईऔद्योगिक स्वचालन के लिए

• कुल 48 I/O अंकसाथ24 डिजिटल इनपुटऔर24 रिले आउटपुट

• 100-240 वी एसी बिजली की आपूर्तिलचीले स्थापना वातावरण के लिए

• 24 वी डीसी सिंक/स्रोत इनपुटव्यापक सेंसर अनुकूलता के लिए

• 64K चरण प्रोग्राम मेमोरीजटिल नियंत्रण तर्क के लिए

• तक विस्तार योग्य आर्किटेक्चर का समर्थन करता है384 आई/ओ अंकस्थानीय और दूरस्थ कॉन्फ़िगरेशन के साथ

• के साथ तेजी से प्रसंस्करण0.065 μs बुनियादी निर्देश गति

• में निर्मितआरएस-422 संचारऔरवैकल्पिक यूएसबी कनेक्टिविटी

• नियंत्रण कैबिनेट एकीकरण, प्रतिस्थापन और मशीन उन्नयन के लिए उपयुक्त

FX3U-48MR/ES-A क्यों चुनें?

कई खरीदारों के लिए, इस पीएलसी का मूल्य इसके संतुलन में निहित है। यह प्रवेश स्तर के कॉम्पैक्ट नियंत्रकों की तुलना में अधिक क्षमता प्रदान करता है, फिर भी रोजमर्रा के औद्योगिक उपयोग के लिए काफी सरल है। ऑनबोर्ड I/O गणना व्यावहारिक है, रिले आउटपुट बहुमुखी हैं, और प्लेटफ़ॉर्म इतना विस्तार योग्य है कि पूर्ण रीडिज़ाइन को मजबूर किए बिना भविष्य में मशीन परिवर्तनों का समर्थन कर सकता है।

यह FX3U-48MR/ES-A को मशीन बिल्डरों, रखरखाव टीमों और पार्ट्स खरीदारों के लिए एक मजबूत विकल्प बनाता है, जिन्हें एक नियंत्रक की आवश्यकता होती है जो परिचित, सेवा योग्य और मौजूदा मित्सुबिशी-आधारित सिस्टम में एकीकृत होने के साथ-साथ वास्तविक उत्पादन मांगों को संभाल सके।

अक्सर पूछे जाने वाले प्रश्न

Q1: मित्सुबिशी FX3U-48MR/ES-A किस प्रकार का PLC है?

ए:FX3U-48MR/ES-A मित्सुबिशी इलेक्ट्रिक की MELSEC-F FX3U श्रृंखला की एक कॉम्पैक्ट पीएलसी मुख्य इकाई है। इसे औद्योगिक स्वचालन अनुप्रयोगों और संयोजनों के लिए डिज़ाइन किया गया है24 डिजिटल इनपुटसाथ24 रिले आउटपुट, इसे कुल मिलाकर48 ऑनबोर्ड I/O अंक. यह इसे मशीन नियंत्रण और फ़ैक्टरी स्वचालन कार्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है जहाँ विश्वसनीय सिग्नल हैंडलिंग और लचीली लोड स्विचिंग की आवश्यकता होती है।

Q2: FX3U-48MR/ES-A किस बिजली आपूर्ति का उपयोग करता है?

ए:यह पीएलसी एक का उपयोग करता हैएसी बिजली की आपूर्ति 100-240 वी एसी पर रेटेड, की स्वीकार्य वोल्टेज सीमा के साथ85-264 वी ए.सीऔर की आवृत्ति50/60 हर्ट्ज. वह इनपुट रेंज इसे कई औद्योगिक बिजली वातावरणों के लिए व्यावहारिक बनाती है और उन पैनलों में एकीकरण को सरल बनाती है जहां एसी नियंत्रण शक्ति पहले से ही उपलब्ध है।

Q3: क्या आउटपुट रिले या ट्रांजिस्टर हैं?

ए:FX3U-48MR/ES-A का उपयोग करता हैरिले आउटपुट. यह प्रदान करता है24 एकीकृत रिले आउटपुट बिंदुतक आउटपुट लोड रेटिंग के साथ30 वी डीसी या 240 वी एसी, और अधिकतम2 ए प्रति आउटपुट प्वाइंट. रिले आउटपुट मॉडल अक्सर तब चुने जाते हैं जब उपयोगकर्ताओं को व्यापक लोड अनुकूलता की आवश्यकता होती है या मशीन नियंत्रण अनुप्रयोगों के लिए यांत्रिक स्विचिंग पसंद करते हैं।

Q4: क्या इस पीएलसी का विस्तार किया जा सकता है?

ए:हाँ। FX3U-48MR/ES-A एक विस्तार योग्य पीएलसी है। आधिकारिक उत्पाद जानकारी इसके लिए समर्थन दर्शाती है256 स्थानीय I/O अंक तकऔर384 स्थानीय प्लस रिमोट आई/ओ पॉइंट तक, सिस्टम कॉन्फ़िगरेशन पर निर्भर करता है। जब कोई मशीन अंतर्निहित 48 I/O बिंदुओं से आगे बढ़ती है तो यह उपयोगकर्ताओं को एक व्यावहारिक अपग्रेड पथ देता है।

Q5: क्या FX3U-48MR/ES-A प्रतिस्थापन और रेट्रोफिट परियोजनाओं के लिए उपयुक्त है?

ए:हां, यह अक्सर प्रतिस्थापन, रेट्रोफिट और नियंत्रण कक्ष अपग्रेड परियोजनाओं के लिए एक मजबूत विकल्प है, खासकर मित्सुबिशी एफएक्स-सीरीज़ पीएलसी के आसपास पहले से ही निर्मित सिस्टम में। इसका कॉम्पैक्ट आकार, रिले आउटपुट, एसी पावर इनपुट, विस्तार योग्य आर्किटेक्चर और स्थापित एफएक्स3यू प्लेटफॉर्म क्षमताओं का संयोजन इसे पूरी तरह से अलग नियंत्रक परिवार में जाने के बिना मशीन नियंत्रण को बहाल करने या सुधारने के लिए एक व्यावहारिक समाधान बनाता है। खरीदारों को इंस्टॉलेशन से पहले अभी भी I/O आवश्यकताओं, वायरिंग विधि और सिस्टम संगतता की पुष्टि करनी चाहिए।

मेटा विवरण

औद्योगिक स्वचालन के लिए 48 I/O, 24V DC इनपुट, 24 रिले आउटपुट, 100-240V AC बिजली की आपूर्ति, 64K स्टेप्स मेमोरी और विस्तार योग्य MELSEC-F FX3U प्रदर्शन के साथ मित्सुबिशी FX3U-48MR/ES-A PLC मुख्य इकाई खरीदें।
