| उत्पत्ति के प्लेस | जर्मनी |
| ब्रांड नाम | Siemens |
| प्रमाणन | CE RoHS |

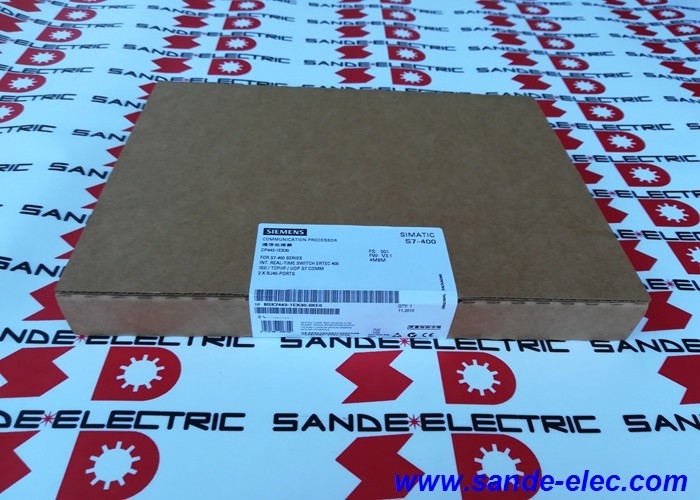

| मॉडल संख्या | 6GK7443-1EX30-0XE0 |
S7-400 CPU रेंज — जिसमें फ्लैगशिप CPU 417-5H शामिल है — मानक के रूप में एकीकृत MPI और PROFIBUS DP इंटरफ़ेस शामिल हैं। इनमें CPU स्तर पर एकीकृत ईथरनेट या PROFINET पोर्ट शामिल नहीं है।
S7-400 से प्रत्येक ईथरनेट या PROFINET कनेक्शन के लिए CP 443-1 जैसे संचार प्रोसेसर मॉड्यूल की आवश्यकता होती है जो S7-400 रैक में स्थापित हो।
यह प्लेटफ़ॉर्म डिज़ाइन में कोई चूक नहीं है — यह एक वास्तुशिल्प विकल्प है जो S7-400 की उत्पत्ति को एक उच्च-प्रदर्शन प्रक्रिया नियंत्रक के रूप में दर्शाता है जिसे PROFINET के प्रमुख फील्डबस बनने से पहले डिज़ाइन किया गया था।
इसका परिणाम यह है कि CP 443-1 एक समर्पित ईथरनेट प्रोसेसर के रूप में मौजूद है: इसमें अपना ERTEC 400 नेटवर्क प्रोसेसर, अपना RAM, और अपना प्रोग्राम है जो S7-400 CPU अपने प्रक्रिया नियंत्रण प्रोग्राम के साथ जो कर रहा है, उससे स्वतंत्र रूप से सभी ईथरनेट संचार कार्यों को संभालता है।
एक जटिल PID कैस्केड प्रोग्राम को निष्पादित करने वाला CPU नेटवर्क ट्रैफ़िक से धीमा नहीं होता है — CP 443-1 सभी PROFINET IO चक्रीय डेटा एक्सचेंज, सभी TCP/IP लेनदेन, सभी S7 PUT/GET अनुरोधों, और सभी वेब डायग्नोस्टिक अनुरोधों को अवशोषित करता है, परिभाषित अंतराल पर S7-400 बैकप्लेन के माध्यम से CPU को परिणाम प्रस्तुत करता है।
यह वास्तुशिल्प अलगाव एक कारण है कि S7-400 प्लेटफ़ॉर्म को मांग वाली प्रक्रिया नियंत्रण वातावरण में तैनात किया जाना जारी है, भले ही नए प्लेटफ़ॉर्म उभरे हों।
| पैरामीटर | मान |
|---|---|
| ईथरनेट इंटरफ़ेस | 1 × PROFINET 2-पोर्ट स्विच के साथ |
| कनेक्टर | 2 × RJ-45 |
| गति | 10/100 Mbit/s |
| प्रोटोकॉल | ISO, TCP/IP, UDP/IP |
| PROFINET भूमिका | IO कंट्रोलर |
| बिजली की खपत | 9W |
| आयाम (W×H×D) | 25×290×210mm |
| वजन | ~0.83kg |
| सुरक्षा | IP20 |
| स्थिति | सक्रिय |
CP 443-1 का ईथरनेट इंटरफ़ेस एक नेटवर्क स्विच से एकल-पोर्ट कनेक्शन नहीं है — यह स्वयं ERTEC 400 नेटवर्क प्रोसेसर पर आधारित एक 2-पोर्ट स्विच है।
इस अंतर का PROFINET IO नेटवर्क की वायरिंग के तरीके पर व्यावहारिक प्रभाव पड़ता है।
एक मानक PROFINET IO इंस्टॉलेशन में, IO डिवाइस को लाइन (डेज़ी-चेन) टोपोलॉजी में सीधे एक डिवाइस के एकीकृत स्विच पोर्ट से अगले तक वायर्ड किया जा सकता है, प्रत्येक कनेक्शन के लिए किसी भी मध्यवर्ती स्विच हार्डवेयर की आवश्यकता के बिना।
CP 443-1 के दो RJ-45 पोर्ट ठीक इसी टोपोलॉजी में भाग लेते हैं: एक पोर्ट अपस्ट्रीम (बैकबोन स्विच या लाइन में पिछले डिवाइस की ओर) से जुड़ता है, और दूसरा डाउनस्ट्रीम (श्रृंखला में अगले IO डिवाइस तक) से जुड़ता है।
मशीन ऑटोमेशन सेल और छोटे प्लांट सेगमेंट के लिए जहां सभी PROFINET डिवाइस भौतिक रूप से एक-दूसरे के करीब हैं, यह लाइन टोपोलॉजी दृष्टिकोण वायरिंग को सरल और केबल रन को छोटा रखते हुए मध्यवर्ती नेटवर्क स्विच की लागत और पैनल स्थान को समाप्त करता है।
व्यापक प्लांट क्षेत्र में फैले कई PROFINET IO डिवाइस वाले बड़े इंस्टॉलेशन के लिए, एक केंद्रीय प्रबंधित स्विच के माध्यम से स्टार टोपोलॉजी अधिक उपयुक्त है — CP 443-1 के दो RJ-45 पोर्ट अभी भी किसी भी पोर्ट के माध्यम से इस स्टार से जुड़ते हैं।
जब PROFINET IO कंट्रोलर के रूप में कॉन्फ़िगर किया जाता है, तो CP 443-1 सभी असाइन किए गए PROFINET IO डिवाइस (I-डिवाइस) के साथ पूर्ण चक्रीय डेटा एक्सचेंज की जिम्मेदारी लेता है।
IO डिवाइस — Siemens ET 200SP, ET 200M, ET 200MP स्टेशन, PROFINET इंटरफ़ेस वाले ड्राइव, सुरक्षा उपकरण, इंस्ट्रूमेंटेशन, और अन्य PROFINET-संगत फील्ड डिवाइस — CP 443-1 के साथ अपने प्रक्रिया डेटा का चक्रीय रूप से आदान-प्रदान करते हैं, जो आने वाले डिवाइस डेटा को S7-400 CPU की प्रक्रिया छवि में मैप करता है और CPU के आउटपुट डेटा को परिभाषित अंतराल पर डिवाइस में वापस लिखता है।
इसका मतलब है कि S7-400 CPU मानक PLC निर्देशों (इनपुट छवि पते पढ़ना, आउटपुट छवि पते लिखना) का उपयोग करके PROFINET IO डेटा तक पहुंचता है, बिना किसी विशेष संचार ब्लॉक या नेटवर्क आदिम के — CP 443-1 सभी PROFINET प्रोटोकॉल यांत्रिकी को पारदर्शी रूप से संभालता है।
कॉन्फ़िगरेशन STEP 7 (या समर्थित कॉन्फ़िगरेशन के लिए TIA Portal) में IO डिवाइस की GSDML फ़ाइल का उपयोग करके किया जाता है: इंजीनियर निर्दिष्ट करता है कि कौन सा IO डिवाइस CP 443-1 से जुड़ता है, IO डिवाइस पता असाइन करता है, और डिवाइस के इनपुट/आउटपुट मॉड्यूल को PLC पते पर मैप करता है।
डाउनलोड के बाद, CP 443-1 स्वचालित रूप से सभी कॉन्फ़िगर किए गए IO डिवाइस कनेक्शन स्थापित और बनाए रखता है।
PROFIenergy एक PROFINET एप्लिकेशन प्रोफ़ाइल है जो कंट्रोलर से कई फील्ड डिवाइस में समन्वित ऊर्जा प्रबंधन को सक्षम बनाता है।
नियोजित उत्पादन विराम के दौरान — शिफ्ट परिवर्तन, सप्ताहांत, नियोजित रखरखाव विंडो — PLC सभी कनेक्टेड डिवाइस को एक साथ PROFIenergy कमांड भेज सकता है, उन्हें परिभाषित स्लीप या हाइबरनेशन स्टेट में प्रवेश करने का निर्देश देता है जो उनकी बिजली की खपत को सामान्य स्टैंडबाय स्तर से नीचे कम कर देता है।
CP 443-1 का PROFIenergy समर्थन का मतलब है कि S7-400 ऊर्जा प्रबंधन समन्वयक के रूप में भाग ले सकता है। ड्राइव को रुकने के लिए कमांड किया जा सकता है और उनके कूलिंग पंखे को अक्षम किया जा सकता है; IO स्टेशनों को उनके आंतरिक बिजली आपूर्ति आउटपुट को आंशिक लोड तक कम किया जा सकता है; यांत्रिक घटकों वाले उपकरणों को ब्रेक जारी करने और स्थिति लॉक करने का निर्देश दिया जा सकता है।
जब उत्पादन फिर से शुरू होता है, तो एक एकल PROFIenergy वेक कमांड सभी उपकरणों को एक समन्वित अनुक्रम में परिचालन तत्परता में बहाल करता है — अराजक एक साथ पावर-अप से बचता है जो आपूर्ति सर्किट को ओवरलोड कर सकता है जब हर डिवाइस एक साथ शुरू होता है।
विनिर्माण सुविधाओं के लिए जहां ऊर्जा लागत एक महत्वपूर्ण परिचालन व्यय है, और ISO 50001 ऊर्जा प्रबंधन अनुपालन की तलाश करने वाली सुविधाओं के लिए, CP 443-1 के माध्यम से PROFIenergy मैन्युअल हस्तक्षेप या कस्टम मशीन कोड की आवश्यकता के बिना संरचित ऊर्जा बचत को लागू करने के लिए कंट्रोलर-स्तरीय बुनियादी ढांचा प्रदान करता है।
CP 443-1 IP एक्सेस कंट्रोल लिस्ट (IP ACLs) लागू करता है जो प्लांट इंजीनियर को यह परिभाषित करने की अनुमति देता है कि कौन से IP पते या पते की रेंज CP 443-1 और उसके माध्यम से S7-400 CPU के साथ संचार करने की अनुमति है।
अनुमत सूची में नहीं होने वाले पते चुपचाप छोड़ दिए जाते हैं — उन्हें कोई प्रतिक्रिया, कोई त्रुटि संदेश, और डिवाइस के अस्तित्व का कोई संकेत नहीं मिलता है।
यह सरल लेकिन प्रभावी व्हाइटलिस्ट तंत्र एक ही नेटवर्क सेगमेंट पर अनधिकृत स्टेशनों को कंट्रोलर से पूछताछ करने, पैरामीटर संशोधित करने, या डेटा तक पहुंचने से रोकता है जिसे अधिकृत इंजीनियरिंग टर्मिनलों और पर्यवेक्षी प्रणालियों तक सीमित रखा जाना चाहिए।
एक ऐसे युग में जहां प्लांट नेटवर्क साइबर सुरक्षा एक वास्तविक परिचालन चिंता है — एक सैद्धांतिक जोखिम नहीं बल्कि दुनिया भर में औद्योगिक प्रतिष्ठानों में उत्पादन व्यवधान और सुरक्षा घटनाओं का एक प्रलेखित स्रोत — IP ACL कंट्रोलर स्तर पर फ़ायरवॉल उपकरणों की आवश्यकता के बिना रक्षा की पहली पंक्ति प्रदान करता है।
गहरी सुरक्षा के लिए, प्लांट नेटवर्क आर्किटेक्चर को अभी भी प्रबंधित स्विच और फ़ायरवॉल के माध्यम से विभाजन लागू करना चाहिए; IP ACL इस आर्किटेक्चर को प्रतिस्थापित करने के बजाय पूरक करता है।
Q1: एक ही S7-400 रैक में कितने CP 443-1 मॉड्यूल स्थापित किए जा सकते हैं, और क्या अधिक CP जोड़ने से PROFINET प्रदर्शन में सुधार होता है?
S7-400 रैक कई CP 443-1 मॉड्यूल का समर्थन करता है, जिसमें सटीक संख्या रैक के प्रकार और स्टेशन में मॉड्यूल की कुल संख्या पर निर्भर करती है।
प्रदर्शन के संदर्भ में: कई CP 443-1 इकाइयों को स्थापित करने से समग्र PROFINET IO थ्रूपुट में सुधार होता है क्योंकि प्रत्येक CP 443-1 स्वतंत्र रूप से अपने स्वयं के असाइन किए गए PROFINET IO डिवाइस के सेट का प्रबंधन करता है।
यदि एक CP 443-1 64 PROFINET IO डिवाइस का प्रबंधन करता है और यह नेटवर्क लोड के कारण अस्वीकार्य IO अपडेट चक्र समय बनाता है, तो दूसरा CP 443-1 जोड़ना और उपकरणों को उनके बीच वितरित करना प्रत्येक CP के डिवाइस गणना को कम करता है और चक्र समय को आनुपातिक रूप से छोटा करता है।
हालांकि, प्रत्येक CP 443-1 एक स्वतंत्र PROFINET IO कंट्रोलर है — यह एक बड़े कंट्रोलर में अन्य CP 443-1 इकाइयों के साथ संयोजित नहीं होता है।
CP 443-1 के लिए सीमेंस उत्पाद दस्तावेज़ीकरण प्रति CP IO डिवाइस की अधिकतम संख्या और अधिकतम IO डेटा वॉल्यूम निर्दिष्ट करता है। एक ही S7-400 स्टेशन में PROFINET IO कंट्रोलर के रूप में 4 CP 443-1 मॉड्यूल तक संचालित किए जा सकते हैं (अन्य मॉड्यूल प्रकारों के साथ संयुक्त सीमा)।
प्रत्येक CP 443-1 अपने स्वयं के स्वतंत्र PROFINET नेटवर्क का समर्थन कर सकता है या स्विच टोपोलॉजी के माध्यम से एक नेटवर्क साझा कर सकता है।
Q2: क्या CP 443-1 को S7-400H रिडंडेंट सिस्टम में उपयोग किया जा सकता है, और H-सिस्टम CPU स्विचओवर के दौरान PROFINET IO कैसे व्यवहार करता है?
CP 443-1 को S7 संचार (पार्टनर पीएलसी, SCADA सिस्टम और पीसी-आधारित पर्यवेक्षी सिस्टम के साथ PUT/GET) के लिए S7-400H सिस्टम में स्थापित और संचालित किया जा सकता है।
रिडंडेंट H-सिस्टम में PROFINET IO के लिए, S7-400H एक विशिष्ट PROFINET IO रिडंडेंसी आर्किटेक्चर (IO डिवाइस पर सिस्टम रिडंडेंसी S2 या R1) का उपयोग करता है जहां IO डिवाइस में एक साथ दो PROFINET IO कंट्रोलर कनेक्शन होते हैं — एक प्राथमिक CPU के CP से और एक बैकअप CPU के CP से।
जब प्राथमिक CPU विफल हो जाता है और बैकअप नियंत्रण लेता है, तो IO डिवाइस डेटा खोए बिना या डिवाइस रीस्टार्ट को ट्रिगर किए बिना निर्बाध रूप से बैकअप पर अपने PROFINET संचार को पुनर्निर्देशित करते हैं।
इसके लिए S7-400H PROFINET रिडंडेंसी (सभी PROFINET IO डिवाइस इसका समर्थन नहीं करते हैं — इसे प्रत्येक डिवाइस प्रकार के लिए डिवाइस के GSDML फ़ाइल और S7-400H PROFINET कॉन्फ़िगरेशन के साथ इसकी प्रलेखित संगतता से सत्यापित किया जाना चाहिए) का समर्थन करने वाले IO डिवाइस की आवश्यकता होती है।
मीडिया रिडंडेंसी प्रोटोकॉल (MRP) का उपयोग PROFINET नेटवर्क के लिए भी किया जा सकता है, जो कंट्रोलर-स्तरीय रिडंडेंसी के अलावा केबल स्तर पर रिंग-टोपोलॉजी रिडंडेंसी प्रदान करता है।
Q3: फास्ट स्टार्टअप क्या है, और यह किन अनुप्रयोगों में महत्वपूर्ण है?
फास्ट स्टार्टअप एक PROFINET सुविधा है जो पावर-ऑन के बाद IO डिवाइस को CP 443-1 के साथ अपना PROFINET कनेक्शन स्थापित करने के लिए आवश्यक समय को नाटकीय रूप से कम करती है।
मानक PROFINET में, एक डिवाइस कई बातचीत चरणों (IP पता असाइनमेंट, LLDP टोपोलॉजी डिस्कवरी, AR स्थापना) से गुजरता है जो सामूहिक रूप से कई सेकंड लेते हैं, इससे पहले कि IO डिवाइस कंट्रोलर के साथ प्रक्रिया डेटा का आदान-प्रदान कर सके।
फास्ट स्टार्टअप कॉन्फ़िगर होने के साथ, इस प्रक्रिया को गैर-वाष्पशील भंडारण में डिवाइस के IP पैरामीटर को पूर्व-कॉन्फ़िगर करके और डिस्कवरी चरणों को बायपास करके तेज किया जाता है — स्टार्टअप समय को एक सेकंड से कम तक कम किया जाता है।
यह क्षमता मुख्य रूप से उन अनुप्रयोगों में मायने रखती है जहां मशीन पुनरारंभ समय महत्वपूर्ण है: ऑटोमोटिव असेंबली स्टेशन जहां स्टार्टअप समय का हर सेकंड उत्पादन लागत करता है, पैकेजिंग मशीनें जहां मशीन ऑपरेटर स्टार्ट दबाने की उम्मीद करता है और मशीन तुरंत उत्पादन करती है, और सुरक्षा अनुप्रयोग जहां ई-स्टॉप घटना के बाद तेजी से पुनरारंभ उत्पादन हानि को कम करता है।
अधिकांश निश्चित इंस्टॉलेशन के लिए जहां स्टार्टअप समय एक महत्वपूर्ण चर नहीं है (मशीन पूरे सप्ताहांत बंद थी; पुनरारंभ करने के लिए कुछ अतिरिक्त सेकंड महत्वहीन हैं), मानक PROFINET स्टार्टअप पूरी तरह से पर्याप्त है।
Q4: विस्तारित वेब डायग्नोस्टिक्स सुविधा कैसे काम करती है, और यह क्या जानकारी प्रदर्शित कर सकती है?
CP 443-1 एक अंतर्निहित वेब सर्वर होस्ट करता है जो प्लांट नेटवर्क पर किसी भी मानक वेब ब्राउज़र के माध्यम से सुलभ है — क्लाइंट पीसी पर किसी सॉफ़्टवेयर इंस्टॉलेशन की आवश्यकता नहीं है, किसी STEP 7 की आवश्यकता नहीं है। विस्तारित वेब डायग्नोस्टिक्स डिस्प्ले में शामिल हैं: CP 443-1 की अपनी स्थिति और कॉन्फ़िगरेशन (IP पता, फर्मवेयर संस्करण, मैक पता, परिचालन स्थिति), सभी कॉन्फ़िगर किए गए PROFINET IO डिवाइस की स्थिति (कौन से डिवाइस सामान्य रूप से संचार कर रहे हैं, कौन से में खराबी है, प्रत्येक डिवाइस किस प्रकार की खराबी की रिपोर्ट करता है), ET 200S और ET 200M स्टेशनों के लिए मॉड्यूल-स्तरीय डायग्नोस्टिक्स (किस स्लॉट में खराबी है), और S7-400 CPU का डायग्नोस्टिक बफर (अलार्म इवेंट, हार्डवेयर फॉल्ट, टाइमस्टैम्प के साथ सिस्टम इवेंट)।
सीमेंस प्लांट इंजीनियरों को अतिरिक्त जानकारी प्रदर्शित करने वाले उपयोगकर्ता-परिभाषित वेब पेज बनाने की भी अनुमति देता है — कस्टम प्रक्रिया डेटा मान, उत्पादन गणना, मशीन स्टेट — CP 443-1 के आंतरिक डेटा एक्सेस के माध्यम से S7-400 CPU के डेटा ब्लॉक से खींचा गया।
ये उपयोगकर्ता पृष्ठ बुनियादी ऑपरेटर डिस्प्ले के रूप में काम कर सकते हैं जो प्लांट नेटवर्क पर किसी भी पीसी से एचएमआई SCADA क्लाइंट इंस्टॉलेशन के बिना सुलभ हैं।
Q5: CP 443-1 TCP/IP के अलावा UDP/IP का भी समर्थन करता है। किन ऑटोमेशन उपयोग के मामलों में TCP के बजाय विशेष रूप से UDP की आवश्यकता होती है?
TCP/IP डेटा की विश्वसनीय, क्रमबद्ध, त्रुटि-जांचित डिलीवरी प्रदान करता है — यदि ट्रांसमिशन में कोई पैकेट खो जाता है, तो TCP एप्लिकेशन को कोई डेटा देखने से पहले उसे स्वचालित रूप से पुनः प्रेषित करता है। यह TCP को S7 संचार (PUT/GET), FTP फ़ाइल स्थानांतरण, और किसी भी आदान-प्रदान के लिए आदर्श बनाता है जहां डेटा का प्रत्येक बाइट सही ढंग से आना चाहिए।
इसके विपरीत UDP/IP कोई पुनः प्रेषण, कोई क्रम गारंटी, और कोई डिलीवरी पुष्टिकरण प्रदान नहीं करता है — यह बस पैकेट भेजता है और आगे बढ़ता है। UDP का मूल्य इसकी कम विलंबता में निहित है: पावती और पुनः प्रेषण के ओवरहेड के बिना, UDP पैकेट तेजी से आते हैं (या यदि खो जाते हैं तो चुपचाप छोड़ दिए जाते हैं), जो स्वीकार्य है जब समयबद्धता विश्वसनीयता से अधिक महत्वपूर्ण होती है।
औद्योगिक स्वचालन में, UDP का उपयोग वास्तविक समय प्रक्रिया डेटा प्रसारण के लिए किया जाता है (एक मास्टर प्रक्रिया मानों को कई रिसीवर को भेजता है जहां एक अपडेट का कभी-कभी नुकसान स्वीकार्य होता है क्योंकि अगला अपडेट जल्दी से आता है), समय सिंक्रनाइज़ेशन प्रोटोकॉल के लिए (NTP/SNTP UDP का उपयोग करते हैं क्योंकि समय पैकेट वर्तमान होने चाहिए, पुराने पैकेटों के पुनः प्रेषण द्वारा विलंबित नहीं), और कुछ SCADA पोलिंग अनुप्रयोगों के लिए जहां पर्यवेक्षी प्रणाली तेजी से प्रश्न भेजती है और TCP पुनः प्रेषण चक्रों की प्रतीक्षा करने के बजाय तत्काल प्रतिक्रियाओं को पसंद करती है।
CP 443-1 दोनों का समर्थन करता है, और इंजीनियरिंग टीम इन ट्रेड-ऑफ के आधार पर प्रत्येक संचार संबंध के लिए उपयुक्त परिवहन प्रोटोकॉल का चयन करती है।
