| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-3900-0166 |

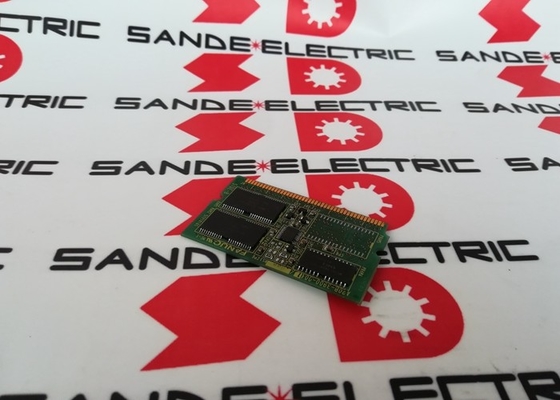

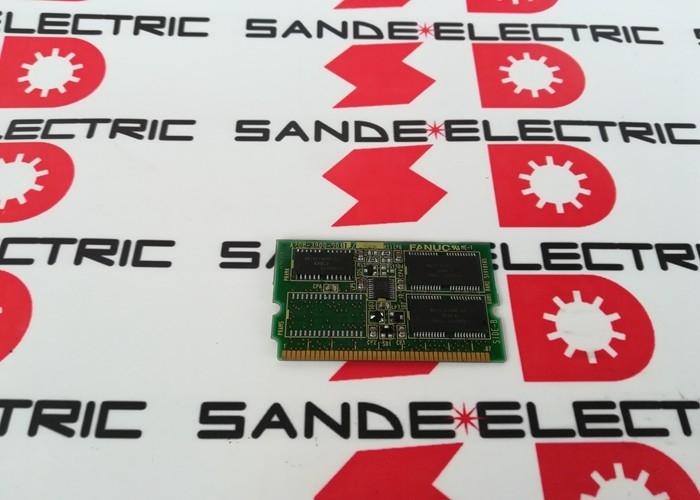

A20B-3900 सीरीज़ FANUC के प्लग-इन मेमोरी मॉड्यूल के परिवार के लिए i-सीरीज़ सीएनसी प्लेटफॉर्म है।ये कॉम्पैक्ट डीआईएमएम-प्रारूप बोर्ड सीएनसी मुख्य बोर्ड के सीपीयू और मेमोरी वास्तुकला के लिए विशिष्ट मेमोरी संसाधन जोड़ते हैं:
मॉड्यूल सेःसिस्टम सॉफ्टवेयर और विकल्प कार्यक्रमों को संग्रहीत करने वाले फ्लैश ROM मॉड्यूल। A20B-3900-0014 (4MB FROM) और A20B-3900-0060 (FROM) इस परिवार के उदाहरण हैं।
DRAM मॉड्यूल:गतिशील रैम सीएनसी प्रोसेसर के लिए अतिरिक्त कार्यशील स्मृति प्रदान करता है। ए 20 बी -3900-0041 (8 एमबी DRAM) आई-सीरीज प्लेटफॉर्म के लिए पुष्टि किए गए DRAM मॉड्यूल है।
ये मॉड्यूल सीधे सीएनसी मुख्य बोर्ड में प्लग होते हैं ∙ छोटे, आत्मनिर्भर बोर्ड जो सीपीयू कार्ड और अन्य कार्यात्मक मॉड्यूल के साथ परिभाषित कनेक्टर पदों में स्लाइड होते हैं।
| पैरामीटर | मूल्य |
|---|---|
| मेमोरी प्रकार | DRAM (गतिशील RAM) |
| क्षमता | 8MB |
| रूप कारक | डीआईएमएम प्लग-इन मॉड्यूल |
| संगत | श्रृंखला 16i, 18i, 20i, 21i |
| जोड़े के साथ | A20B-3300-0050 CPU कार्ड |
| परीक्षण | पूर्ण परीक्षण |
| वारंटी | शामिल |
Fixtech.com A20B-3900-0041 जोड़े की पुष्टि करता है A20B-8100-0135 मेनबोर्ड में A20B-3300-0050 सीपीयू कार्ड के साथ। पूर्ण A20B-8100-0135 (FANUC 18i-A एलसीडी माउंटेड मेन पीसीबी) कॉन्फ़िगरेशन में शामिल हैंः
| कार्ड का प्रकार | भाग संख्या |
|---|---|
| सीपीयू कार्ड | A20B-3300-0050 + (A20B-3900-0041) |
| ग्राफिक कार्ड | A20B-3300-0020 |
| अक्ष कार्ड | A20B-3300-0243 |
| FROM कार्ड | A20B-3900-0060 |
कोष्ठक संकेतन "A20B-3300-0050 ((A20B-3900-0041) " से संकेत मिलता है कि DRAM मॉड्यूल सीपीयू कार्ड के साथ सीधे प्लग या जोड़े में संलग्न होता है ′′ दोनों सीएनसी की प्रोसेसर-और-मेमोरी इकाई के रूप में एक साथ काम करते हैं।
आई-सीरीज़ DRAM की विफलता:एक FANUC 18i-A सीएनसी मेमोरी त्रुटि अलार्म विकसित करता है या बूट करने में विफल रहता है। दोषपूर्ण DRAM के कारण एक POST (पावर-ऑन सेल्फ टेस्ट) विफलता। A20B-3900-0041 DRAM मॉड्यूल को प्रतिस्थापित किया जाता है।सीएनसी बूट सामान्य रूप से पूरा होता है.
सीएनसी मेमोरी विस्तार या ताज़ा करेंःएक पुराने FANUC 16i सीएनसी को रखरखाव ताज़ा किया जाता है। सीएनसी नियंत्रक को ज्ञात-अच्छी स्मृति को बहाल करने के लिए ए 20 बी -3900-0041 को FROM मॉड्यूल के साथ बदल दिया जाता है।
प्रश्न 1: क्या A20B-3900-0041 एक DRAM मॉड्यूल है या FROM मॉड्यूल?
"DRAM Dimm memory module / 8MB Memory for the Fanuc 16i, 18i, 20i and 21i control. " यह एक DRAM (अस्थिर कार्यशील स्मृति) मॉड्यूल है, जो FROM (गैर-अस्थिर फ्लैश ROM) मॉड्यूल नहीं है.A20B-3900-0014 एक समान i श्रृंखला मंच के लिए अलग FROM मॉड्यूल है.
Q2: क्या A20B-3900-0041 को बदलने से संग्रहीत सीएनसी पैरामीटर या प्रोग्राम प्रभावित होते हैं?
नहीं. DRAM के रूप में, A20B-3900-0041 अस्थिर है ∙ जब भी सीएनसी पावर बंद होती है तो यह अपनी सामग्री खो देता है। सीएनसी मापदंडों और कार्यक्रमों को बैटरी समर्थित एसआरएएम (अलग मॉड्यूल) या एफओएम में संग्रहीत किया जाता है।DRAM मॉड्यूल को बदलने से किसी भी स्थायी सीएनसी डेटा को प्रभावित नहीं होता है.
Q3: क्या A20B-3900-0041 को स्थापित करने से पहले बेंच परीक्षण किया जा सकता है?
किसी भी DRAM डिवाइस की तरह, A20B-3900-0041 को परीक्षण करने के लिए एक होस्ट सिस्टम की आवश्यकता होती है। इसे सीपीयू कार्ड से पता, डेटा और नियंत्रण संकेतों की आवश्यकता होती है।
प्रश्न 4: किस प्रकार की विफलता के लक्षण A20B-3900-0041 को दोष के रूप में इंगित करते हैं?
पीओएसटी (पावर-ऑन स्व-परीक्षण) को पूरा करने में सीएनसी विफलता, स्मृति समता त्रुटि अलार्म,या यादृच्छिक सीएनसी रीसेट जो सीएनसी ऑपरेटिंग तापमान (तापीय तनाव के तहत विफल गर्म DRAM कोशिकाओं) के साथ सहसंबंध सभी DRAM मॉड्यूल संदिग्ध इंगित करते हैं. सीएनसी के पीओएसटी मेमोरी परीक्षण विशेष रूप से स्टार्टअप पर DRAM का अभ्यास करता है ∙ एक पीओएसटी मेमोरी त्रुटि अलार्म सीधे DRAM मॉड्यूल को इंगित करता है.
