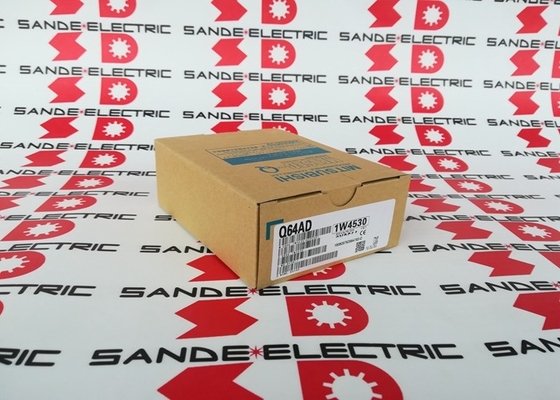

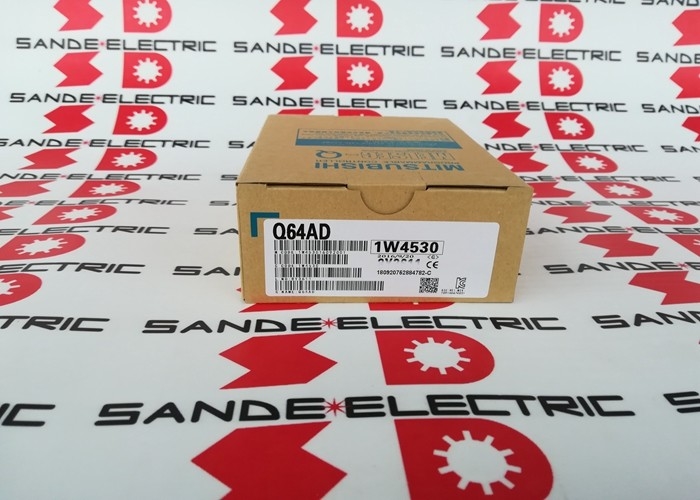

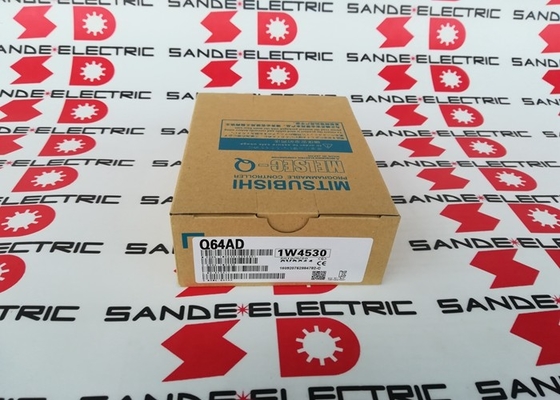

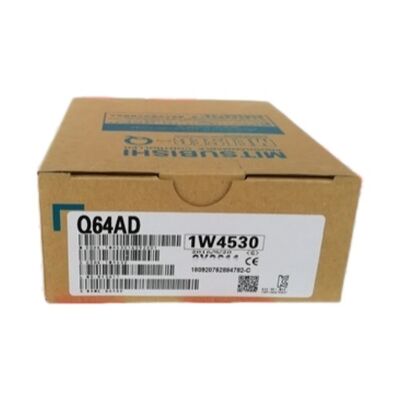

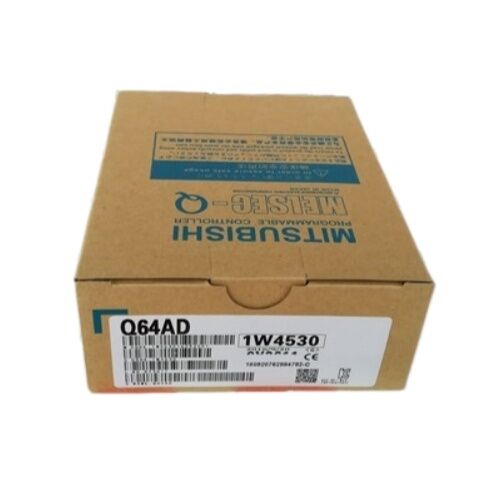

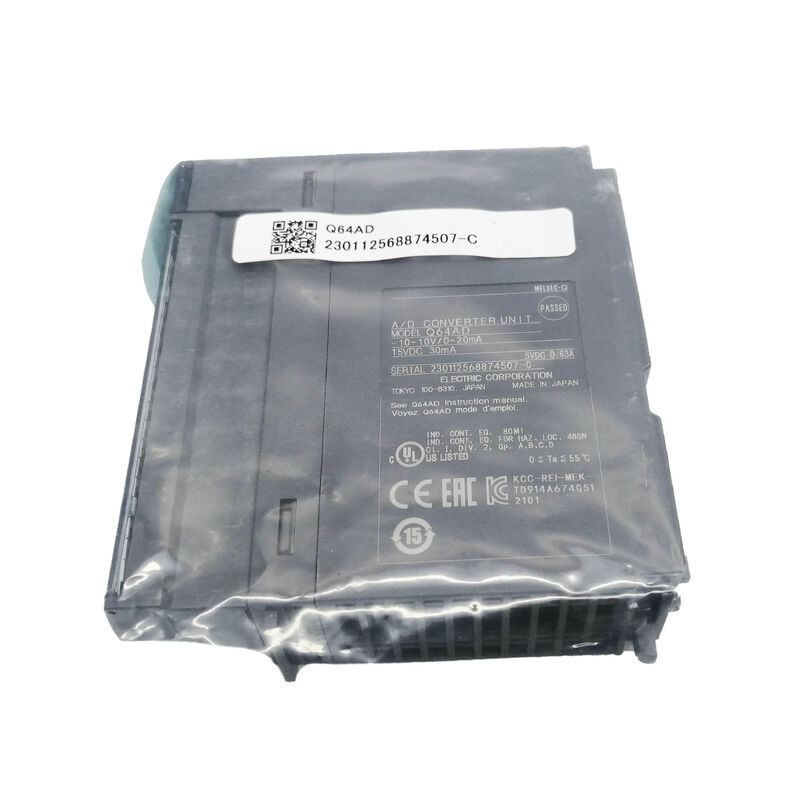

नया मित्सुबिशी मॉड्यूल Q64AD

मित्सुबिशी Q64AD∙ MELSEC-Q सीरीज़ 4-चैनल एनालॉग-टू-डिजिटल कन्वर्टर मॉड्यूल ∙ वोल्टेज और करंट इनपुट, 16-बिट रिज़ॉल्यूशन, 80μs/चैनल, EEPROM, अंतर्निहित अलगाव

भाग संख्याःQ64AD

निर्माता:मित्सुबिशी इलेक्ट्रिक कॉरपोरेशन (जापान)

उत्पाद लाइनःMELSEC-Q सीरीज़ ️ एनालॉग I/O मॉड्यूल

एलईडी संकेतक:RUN (सामान्य/वॉच डॉग त्रुटि), ERROR (त्रुटि स्थिति)

विन्यास उपकरणःजीएक्स कॉन्फ़िगरर-एडी (या जीएक्स वर्क्स2 बुद्धिमान फ़ंक्शन मॉड्यूल टूल)

संगत सीपीयूःQ मोड में काम करने वाले सभी MELSEC-Q CPU मॉड्यूल

स्थितिःसक्रिय उत्पाद (MELSEC-Q प्लेटफार्म)

अनुप्रयोग:प्रक्रिया चर अधिग्रहण, प्रवाह और दबाव माप, तापमान ट्रांसमीटर इनपुट, पीआईडी नियंत्रण, इन्वर्टर गति प्रतिक्रिया, बहु सेंसर डेटा लॉगिंग

अवलोकन

दमित्सुबिशी Q64ADMELSEC-Q प्लेटफॉर्म के एनालॉग मॉड्यूल लाइनअप में सामान्य प्रयोजन, उच्च संकल्प के रूप में बैठता है,चार-चैनल ए/डी कन्वर्टर ️ मॉड्यूल जो मानक औद्योगिक सिग्नल रेंज (वोल्टेज और वर्तमान दोनों) को कवर करता है, सभी सामान्य रूप से उपयोग किए जाने वाले स्पैन के माध्यम से) एक एकल कॉम्पैक्ट स्लॉट में।

प्रक्रिया नियंत्रण अनुप्रयोगों के लिए, स्थिति की निगरानी, और Q-सीरीज पीएलसी पर निर्मित बंद-लूप फीडबैक सिस्टम,Q64AD एनालॉग इनपुट बुनियादी ढांचा प्रदान करता है कि सीपीयू के कार्यक्रम वास्तविक दुनिया मापा चर के साथ काम करने की आवश्यकता है.

MELSEC-Q की स्लॉट आधारित बैकप्लेन आर्किटेक्चर का मतलब है कि एनालॉग इनपुट क्षमता जोड़ना एक स्लॉट चुनने, मॉड्यूल डालने और इंजीनियरिंग सॉफ्टवेयर के माध्यम से इसे कॉन्फ़िगर करने की बात है।

तार के लिए कोई अलग बिजली की आपूर्ति नहीं है, कोई डीआईएन रेल स्थिति के लिए बातचीत करने के लिए,और कोई संचार केबल नहीं चलाने के लिए √ मॉड्यूल अपने आंतरिक सर्किट के लिए backplane के 5V तर्क आपूर्ति लेता है और एनालॉग भाग के लिए टर्मिनल ब्लॉक से 24V सीसी खींचता है.

Q64AD की 27 है।4 मिमी स्लॉट चौड़ाई इसे इतना संकीर्ण रखती है कि एक पूरी तरह से भरी हुई 12-स्लॉट क्यू-सीरीज़ बेस यूनिट पैनल के बिना अनियंत्रित रूप से बड़े होने के बिना एनालॉग और डिजिटल मॉड्यूल का एक पर्याप्त मिश्रण रख सकती है.

प्रक्रिया सेंसरों के साथ काम करने वाले इंजीनियरों की सबसे ज्यादा परवाह सिग्नल की अखंडता और दोहराव है कि सीपीयू द्वारा पढ़ा गया डिजिटल मान वास्तव में भौतिक माप से मेल खाता है,दिन प्रतिदिन, परिवेश के तापमान में परिवर्तन या पावर-अप/पावर-डाउन चक्रों के बिना।

Q64AD सीधे इस पर ध्यान देता हैः इसकी 16-बिट रूपांतरण संकल्प प्रत्येक इनपुट रेंज में 65,536 क्वांटिज़ेशन स्तर प्रदान करता है (उदाहरण के लिए, ±10V रेंज पर लगभग 0.30mV प्रति गिनती),इसके EEPROM कैलिब्रेट ऑफसेट और लाभ मानों को गैर-विलायक रूप से संग्रहीत करता है ताकि वे बैटरी बैकअप के बिना पावर साइकिल को जीवित रखें, और इनपुट टर्मिनलों और बैकप्लेन बस के बीच इसका फोटोकपलर अलगाव ग्राउंड लूप धाराओं को माप को भ्रष्ट करने से रोकता है।

प्रमुख विनिर्देश

इनपुट रेंज का चयन ️ प्रति-चैनल विन्यास

Q64AD के चार चैनलों में से प्रत्येक को अन्य चैनलों से स्वतंत्र रूप से अपनी इनपुट रेंज सौंपी जा सकती है।

एक मशीन की स्थापना एक ±10V दबाव ट्रांसमीटर को चैनल 1 में, 4 ′′20mA प्रवाह सेंसर को चैनल 2 में, 0 ′′10V स्थिति प्रतिक्रिया को चैनल 3 में जोड़ सकती है।और एक ही मॉड्यूल से चैनल 4 के लिए एक 1 5V तापमान ट्रांसमीटर सभी एक साथ सक्रिय अपने संबंधित सीमाओं में.

रेंज असाइनमेंट जीएक्स डेवलपर या जीएक्स वर्क्स 2 में बुद्धिमान फ़ंक्शन मॉड्यूल स्विच सेटिंग्स में किया जाता है। एक बार कॉन्फ़िगर होने के बाद,मॉड्यूल के आंतरिक रेंज रजिस्टर सेटिंग को संग्रहीत करते हैं और प्रत्येक चैनल के लिए सही रूपांतरण विशेषता लागू करते हैं.

The I/O conversion characteristic is a straight line through the offset value (the analog input value that produces a digital output of 0) and the gain value (the analog input value that produces the maximum digital output).

Both values are adjustable to trim the conversion for the specific sensor's actual output characteristics — a factory calibration that accounts for sensor-to-sensor variation without requiring the Q64AD itself to be adjusted.

ईईपीआरओएम भंडारण यह सुनिश्चित करता है कि बैटरी बैकअप के बिना कमीशन के दौरान कैलिब्रेशन डेटा सेट जारी रहे।

पावर-अप पर, the Q64AD reads its stored offset and gain values from EEPROM and begins converting immediately with the calibrated characteristics — a practical benefit for installations where battery replacement schedules are difficult to maintain, या जहां मॉड्यूल को मशीन के रखरखाव के दौरान बार-बार बंद और फिर से शुरू किया जा सकता है।

रूपांतरण गति और औसत

प्रति सक्रिय चैनल 80 μs पर, Q64AD तेजी से परिवर्तित करता है एक पूर्ण चार-चैनल स्कैन 320 μs में पूरा होता है, सामान्य Q-सीरीज़ CPU स्कैन चक्र समाप्त होने से पहले सभी चार बफर मेमोरी मानों को ताज़ा करता है।

यह गति Q64AD को वास्तविक समय में अपेक्षाकृत तेज़ प्रक्रिया चरों को ट्रैक करने और प्रत्येक स्कैन में वर्तमान माप के साथ सीपीयू प्रोग्राम को फ़ीड करने की अनुमति देती है।

उन अनुप्रयोगों के लिए जहां एनालॉग सिग्नल में विद्युत शोर होता है जो दृश्यमान माप झटके का उत्पादन करता है, उच्च शक्ति वाले उपकरणों के पास चलने वाली सेंसर केबल, वीएफडी के पास अनइच्छित केबल,या अंतर्निहित शोर सिग्नल स्रोतों Q64AD के डिजिटल औसतकरण समारोह रिपोर्ट मूल्य चिकनी.

औसत प्रत्येक चैनल के लिए व्यक्तिगत रूप से निर्धारित किया जा सकता है,समय आधारित औसत (निर्दिष्ट मिलीसेकंड की संख्या पर औसत) या गणना आधारित औसत (निर्दिष्ट रूपांतरण संख्या पर औसत) का चयन करना.

औसत मान वह है जो सीपीयू बफर मेमोरी से पढ़ता है; मॉड्यूल 80 μs पर आंतरिक रूप से परिवर्तित करना जारी रखता है और औसत गणना के लिए नमूने जमा करता है।यह बुनियादी रूपांतरण हार्डवेयर धीमा किए बिना शोर को हटा देता है.

बफर मेमोरी इंटरफेस कैसे सीपीयू परिवर्तित मान पढ़ता है

The Q64AD communicates with the CPU through buffer memory — a dedicated memory area inside the module accessed by the CPU using the FROM/TO instructions (or the intelligent function module direct access device in GX Works2 structured programs).

मुख्य बफर मेमोरी क्षेत्र हैंः CH□ डिजिटल आउटपुट मान (प्रत्येक चैनल के लिए वर्तमान A/D रूपांतरण परिणाम), CH□ औसत सक्षम/अक्षम, CH□ ऑफसेट/गीन मान और त्रुटि स्थिति रजिस्टर।

सीपीयू सीढ़ी कार्यक्रम में अपने बफर मेमोरी पते से चैनल के परिवर्तित डिजिटल मूल्य को पढ़ता है, आमतौर पर इसे आगे की प्रसंस्करण के लिए डेटा रजिस्टर में संग्रहीत करता है ️ इंजीनियरिंग इकाइयों में स्केलिंग,सेटपॉइंट्स के साथ तुलना, पीआईडी लूप में उपयोग या डेटा रिकॉर्डर में लॉगिंग।

रूपांतरण Q64AD के अंदर निरंतर होता है, चाहे CPU बफर मेमोरी पढ़ रहा हो या नहीं;बफर मेमोरी केवल हाल ही में पूरा रूपांतरण परिणाम रखता है जब तक कि यह अगले रूपांतरण द्वारा अधिलेखित नहीं किया जाता है.

अक्सर पूछे जाने वाले प्रश्न

Q1: Q64AD 16 I/O बिंदुओं पर कब्जा कर लेता है। क्या यह Q-सीरीज़ CPU की उपलब्ध असतत I/O गिनती को प्रभावित करता है?

हां. Q64AD जैसे बुद्धिमान फ़ंक्शन मॉड्यूल CPU के I/O मानचित्र में I/O बिंदुओं की एक परिभाषित संख्या पर कब्जा करते हैं, भले ही वे असतत इनपुट या आउटपुट मॉड्यूल न हों।

The 16-point allocation is used for the module's own data exchange signals — operating condition signals and control signals — but these 16 points do not correspond to physical input or output terminals.

वास्तविक एनालॉग परिवर्तित मूल्यों को मॉड्यूल के बफर मेमोरी तक पहुँचने वाले FROM निर्देशों के माध्यम से पढ़ा जाता है, न कि I/O मानचित्र के माध्यम से।

16 I/O बिंदु आवंटन को सिस्टम के कुल I/O बिंदुओं की संख्या में शामिल किया जाना चाहिए, क्योंकि प्रत्येक Q-सीरीज आधार इकाई में एक परिभाषित अधिकतम I/O बिंदु क्षमता होती है।

प्रश्न 2: यदि इनपुट वोल्टेज अधिकतम नामित ±15V से अधिक हो तो क्या होगा? क्या मॉड्यूल क्षतिग्रस्त होगा?

Q64AD के इनपुट सर्किट में इनपुट वोल्टेज के लिए ±15V और वर्तमान इनपुट के लिए ±30mA तक के इनपुट वोल्टेज के खिलाफ सुरक्षा शामिल है।

इन सीमाओं के भीतर सिग्नल मॉड्यूल को नुकसान नहीं पहुंचाएंगे। सिग्नल जो इन सीमाओं से थोड़े समय के लिए अधिक होते हैंया आस-पास के स्विचिंग उपकरण ️ अस्थायी घटना के दौरान रूपांतरण त्रुटियों का कारण बन सकता है, लेकिन हार्डवेयर को नुकसान नहीं पहुंचाना चाहिए यदि अधिशेष संक्षिप्त है और पूर्ण अधिकतम रेटिंग के भीतर है.

इन स्तरों से काफी अधिक निरंतर वोल्टेज, या इनपुट टर्मिनलों के लिए नेटवर्क एसी का सीधा कनेक्शन, इनपुट सर्किट को नुकसान पहुंचाएगा।

फोटोकपलर अलगाव बैकप्लेन और सीपीयू को क्षति से बचाता है भले ही एनालॉग इनपुट सर्किटरी से समझौता हो।

Q3: क्या Q64AD मॉड्यूल को फील्ड में कैलिब्रेट किया जा सकता है और यह कैसे किया जाता है?

Q64AD के ऑफसेट और लाभ मूल्यों को बुद्धिमान फ़ंक्शन मॉड्यूल स्विच सेटिंग्स और GX कॉन्फ़िगर-एडी द्वारा समर्थित ऑफसेट/गीयून सेटिंग मोड के माध्यम से फील्ड में समायोजित किया जा सकता है।

ऑफसेट/गेन सेटिंग मोड में (बफर मेमोरी लिखना के माध्यम से सक्रिय), the engineer applies known reference voltages or currents to the input terminal and writes the corresponding target digital value to the module — the module calculates the correction factor and stores it in EEPROM.

यह प्रक्रिया Q64AD के रूपांतरण को कनेक्टेड सेंसर की विशिष्ट विशेषताओं से मेल खाने की अनुमति देती है, सेंसर से सेंसर भिन्नता, केबल वोल्टेज गिरावट,या संयंत्र के संदर्भ वोल्टेज में मामूली अंतर.

Q4: एक Q-सीरीज प्रणाली में कितने Q64AD मॉड्यूल स्थापित किए जा सकते हैं?

Q64AD मॉड्यूल की संख्या मॉड्यूल के प्रकार से ही सीमित नहीं है, बल्कि कुल I/O बिंदु क्षमता और बेस यूनिट स्लॉट की संख्या से।

एक मानक क्यू-सीरीज़ प्रणाली कई आधार इकाइयों में 64 स्लॉट तक का समर्थन करती है जो एक्सटेंशन बेस केबलों के माध्यम से जुड़े होते हैं।

प्रत्येक Q64AD में एक स्लॉट (27.4 मिमी चौड़ाई) और 16 I/O पॉइंट होते हैं।

64 स्लॉट वाली प्रणाली सैद्धांतिक रूप से 64 Q64AD मॉड्यूल का समर्थन करती है, जो 256 एनालॉग इनपुट चैनल प्रदान करती है, हालांकि व्यवहार में, सिस्टम पावर बजट, बेस यूनिट कॉन्फ़िगरेशन,और अन्य मॉड्यूल प्रकारों के साथ मिश्रण वास्तविक गिनती निर्धारित करेगा.

Q5: क्या Q64AD प्रत्येक चैनल के लिए औसत का समर्थन करता है, या औसत एक साथ सभी चैनलों पर लागू होता है?

औसतकरण प्रत्येक चैनल के अनुसार विन्यस्त किया जा सकता है।

प्रत्येक चैनल में बफर मेमोरी में अपनी औसत सक्षम/अक्षम और औसत सेटिंग होती है। चैनल 1 में 50ms समय आधारित औसत सक्षम हो सकता है जबकि चैनल 2 औसत के बिना चलता है।चैनल 3 10 नमूनों के गणना आधारित औसत का उपयोग करता है, और चैनल 4 का भी औसत नहीं है।

यह प्रति-चैनल स्वतंत्रता प्रत्येक संकेत की विशेषताओं के लिए मॉड्यूल को अनुकूलित करने की अनुमति देती है।
