| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE ROHS |

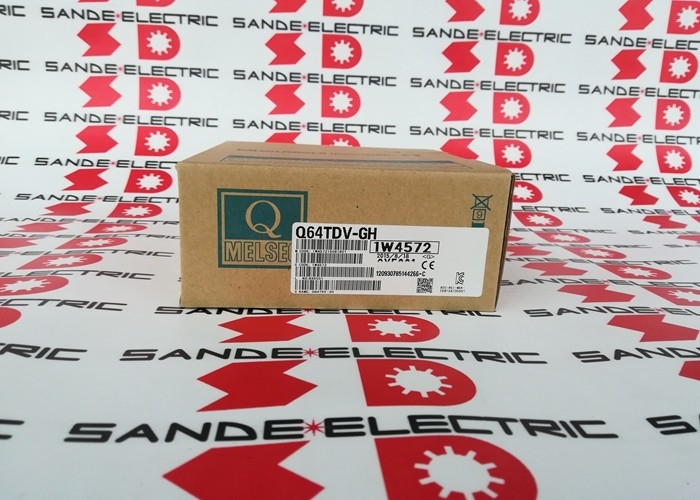

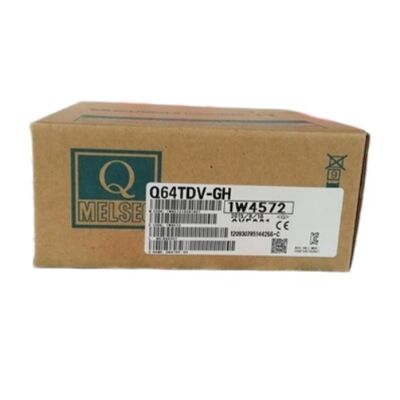

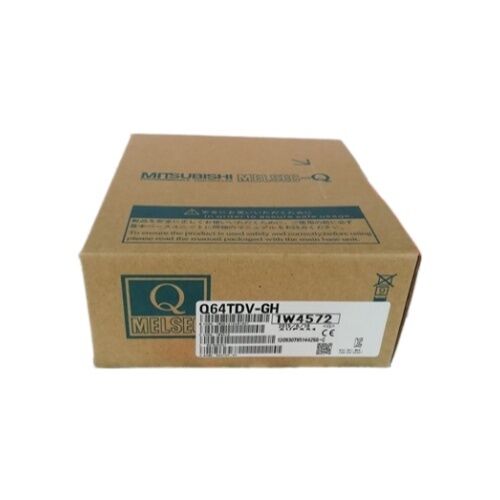

| मॉडल संख्या | Q64TDV-GH |
Q64TDV-GH एक ही 4-चैनल स्लॉट से दो अलग-अलग माप आवश्यकताओं को पूरा करता है।
थर्मोकपल तापमान इनपुट:आठ मानक थर्मोकपल प्रकारों में से किसी एक से सीधे जुड़ता है - बी, आर, एस, के, टी, ई, जे, या एन। मॉड्यूल आंतरिक रूप से कोल्ड जंक्शन मुआवजे को संभालता है, इसलिए किसी बाहरी कोल्ड जंक्शन सर्किट की आवश्यकता नहीं होती है। मापा गया तापमान 16-बिट हस्ताक्षरित बाइनरी मान स्केल ×10 हो जाता है (इसलिए डिजिटल शब्द में 25.4°C = 254)। प्रयोग करने योग्य तापमान सीमा थर्मोकपल प्रकार पर निर्भर करती है: बी प्रकार उच्चतम तापमान को कवर करता है; टी और के प्रकार सबसे आम औद्योगिक श्रेणियों को कवर करते हैं।
माइक्रो वोल्टेज इनपुट:2MΩ या उच्चतर इनपुट प्रतिबाधा के साथ -100 से +100mV रेंज में सिग्नल मापता है। यह मॉड्यूल को थर्मोकपल से परे सिग्नल प्रकारों के लिए खोलता है - लोड सेल, स्ट्रेन गेज, कम-आउटपुट दबाव ट्रांसड्यूसर, और अन्य ब्रिज या सटीक कम-वोल्टेज सेंसर जो मानक ±10V या 4-20mA एनालॉग इनपुट मॉड्यूल की सीमा से नीचे होंगे।
रूपांतरण परिणाम -25000 से +25000 तक 16-बिट हस्ताक्षरित बाइनरी मान है, जो ठीक रिज़ॉल्यूशन के साथ पूर्ण ±100mV रेंज तक फैला हुआ है।
दोनों मोड 4 चैनलों में समानांतर में काम करते हैं - चैनल 1 K थर्मोकपल को माप सकता है जबकि चैनल 2 एक स्लॉट में एक मॉड्यूल से लोड सेल माइक्रो वोल्टेज सिग्नल को पढ़ता है।
| पैरामीटर | कीमत |
|---|---|
| चैनल | 4 + कोल्ड जंक्शन मुआवजा |
| थर्मोकपल प्रकार | बी, आर, एस, के, टी, ई, जे, एन |
| माइक्रो वोल्टेज रेंज | ±100mV |
| इनपुट प्रतिरोध | ≥2 एमΩ |
| सटीकता (25±5°C) | ±0.2mV |
| सटीकता (0-55°C) | ±0.8mV |
| पूर्ण अधिकतम इनपुट | ±5V |
| अस्थायी आउटपुट | 16-बिट (−2700 से 18200) |
| वोल्टेज आउटपुट | 16-बिट (−25000 से 25000) |
| थर्मोकपल मानक | जेआईएस सी1602-1995 |
| रूपांतरण गति | 40ms/चैनल |
| एकांत | चैनल-टू-चैनल |
| I/O अंक | 16 |
कई एनालॉग इनपुट मॉड्यूल सभी चैनलों पर एक सामान्य सिग्नल ग्राउंड साझा करते हैं - जब फ़ील्ड सेंसर अलग-अलग क्षमता पर ग्राउंडेड होते हैं तो क्रॉस-चैनल हस्तक्षेप और ग्राउंड लूप धाराएं रीडिंग को दूषित कर सकती हैं। Q64TDV-GH प्रत्येक चैनल को गैल्वेनिक रूप से हर दूसरे चैनल से अलग करता है।
औद्योगिक तापमान माप प्रतिष्ठानों में, अलग-अलग थर्मोकपल अक्सर भौतिक रूप से अलग-अलग धातु संरचनाओं से जुड़े होते हैं - भट्टी क्षेत्र, रिएक्टर जहाज, मोटर हाउसिंग - जिनमें से प्रत्येक एक अलग पृथ्वी क्षमता पर हो सकता है। चैनल अलगाव के बिना, इन संरचनाओं के बीच संभावित अंतर सिग्नल पर सामान्य-मोड हस्तक्षेप के रूप में दिखाई देते हैं। चैनल-टू-चैनल अलगाव के साथ, प्रत्येक चैनल का माप विद्युत रूप से स्वतंत्र होता है, इसलिए थर्मोकपल अनुलग्नक बिंदुओं के बीच संभावित अंतर आसन्न चैनल रीडिंग को दूषित नहीं करते हैं।
मल्टी-पॉइंट लोड मॉनिटरिंग में स्ट्रेन गेज से माइक्रो वोल्टेज माप पर भी यही सिद्धांत लागू होता है - प्रत्येक ब्रिज सर्किट मशीन संरचना पर एक अलग ग्राउंड पॉइंट को संदर्भित कर सकता है।
फर्नेस जोन तापमान नियंत्रण:Q64TDV-GH से जुड़े चार K-प्रकार के थर्मोकपल अलग-अलग हीटिंग ज़ोन की निगरानी करते हैं। चैनल अलगाव क्रॉस-ज़ोन ग्राउंड लूप को तापमान माप त्रुटियों के रूप में प्रकट होने से रोकता है। यदि प्रक्रिया के बीच में कोई सेंसर कनेक्शन विफल हो जाता है तो वायर ब्रेक डिटेक्शन अलर्ट।
बहु-बिंदु तनाव/लोड निगरानी:चार प्रेस टूलींग स्टेशनों पर लोड सेल को माइक्रो वोल्टेज सिग्नल (±100mV रेंज) के रूप में मापा जाता है। चैनल अलगाव माप सर्किट पर यांत्रिक क्रॉसस्टॉक को व्यक्तिगत लोड रीडिंग को दूषित करने से रोकता है।
मिश्रित थर्मोकपल और माइक्रो वोल्टेज:थर्मोकपल इनपुट (प्रक्रिया तापमान) पढ़ने वाले दो चैनल; कम-आउटपुट दबाव ट्रांसड्यूसर (±50mV आउटपुट) पढ़ने वाले दो चैनल। एक मॉड्यूल अतिरिक्त हार्डवेयर के बिना दोनों सेंसर प्रकारों को एक साथ संभालता है।
Q1: Q64TDV-GH और Q64TD के बीच क्या अंतर है?
दोनों समान थर्मोकपल प्रकार कवरेज के साथ 4-चैनल चैनल-पृथक MELSEC-Q थर्मोकपल इनपुट मॉड्यूल हैं। Q64TDV-GH माइक्रो वोल्टेज इनपुट क्षमता (±100mV प्रति चैनल) जोड़ता है जो Q64TD में नहीं है। GH -25000 से +25000 रेंज में 16-बिट हस्ताक्षरित बाइनरी आउटपुट के साथ उच्च सटीकता वाले माइक्रो वोल्टेज माप का भी समर्थन करता है। Q64TDV-GH चुनें जब माइक्रो वोल्टेज सिग्नल (लोड सेल, स्ट्रेन गेज) को थर्मोकपल के साथ मापा जाना चाहिए, या जब माइक्रो वोल्टेज इनपुट ही एकमात्र आवश्यकता है।
Q2: Q64TDV-GH पर कोल्ड जंक्शन मुआवजे को कैसे नियंत्रित किया जाता है?
मॉड्यूल में एक आंतरिक कोल्ड जंक्शन मुआवजा चैनल शामिल है जो मॉड्यूल पर थर्मोकपल कनेक्शन टर्मिनलों पर तापमान की लगातार निगरानी करता है। सभी थर्मोकपल माप गणनाएँ सही मापा तापमान मान उत्पन्न करने के लिए स्वचालित रूप से इस मुआवजे को लागू करती हैं। मानक थर्मोकपल वायरिंग के साथ मॉड्यूल का उपयोग करते समय किसी बाहरी कोल्ड जंक्शन संदर्भ या क्षतिपूर्ति सर्किट की आवश्यकता नहीं होती है। कोल्ड जंक्शन मुआवजा केवल थर्मोकपल इनपुट मोड में चैनलों पर लागू होता है, माइक्रो वोल्टेज इनपुट मोड में चैनलों पर नहीं।
Q3: क्या अलग-अलग चैनल स्वतंत्र रूप से थर्मोकपल और माइक्रो वोल्टेज इनपुट मोड के बीच स्विच कर सकते हैं?
हाँ। प्रत्येक चैनल को GX डेवलपर या GX वर्क्स2 में इंटेलिजेंट फ़ंक्शन मॉड्यूल स्विच सेटिंग्स का उपयोग करके थर्मोकपल या माइक्रो वोल्टेज इनपुट के लिए स्वतंत्र रूप से कॉन्फ़िगर किया गया है। स्विच सेटिंग्स प्रति चैनल इनपुट प्रकार निर्दिष्ट करती हैं। माइक्रो वोल्टेज इनपुट के लिए कॉन्फ़िगर किया गया एक चैनल कोल्ड जंक्शन क्षतिपूर्ति या थर्मोकपल रैखिककरण नहीं करेगा - यह कच्चे ±100mV सिग्नल को ±25000 डिजिटल मान के रूप में रिपोर्ट करता है।
Q4: यदि इनपुट वोल्टेज ±100mV से अधिक हो तो Q64TDV-GH के आउटपुट मान का क्या होता है?
मॉड्यूल की निर्दिष्ट इनपुट रेंज ±100mV है, जिसमें ±5V की पूर्ण अधिकतम सुरक्षा है। ±5V के भीतर सिग्नल मॉड्यूल को नुकसान नहीं पहुंचाएंगे, लेकिन ±100mV से ऊपर के माप डिजिटल आउटपुट रेंज (±25000) की ऊपरी या निचली सीमा पर रिपोर्ट किए जाएंगे। ±5V से अधिक का कोई भी सिग्नल इनपुट सर्किट के हार्डवेयर को नुकसान पहुंचाता है। यदि गलती की स्थिति में फ़ील्ड सिग्नल ±100mV से अधिक हो सकते हैं तो उचित सिग्नल कंडीशनिंग या सुरक्षा का उपयोग करें।
Q5: एक MELSEC-Q सिस्टम में कितने Q64TDV-GH मॉड्यूल स्थापित किए जा सकते हैं?
Q64TDV-GH, Q CPU के I/O असाइनमेंट में 16 I/O अंक रखता है और एक विशेष I/O इकाई के रूप में गिना जाता है। MELSEC-Q प्रणाली एक ही प्रकार की 10 विशेष I/O इकाइयों (इकाई संख्या 0-9) तक की अनुमति देती है। 10 Q64TDV-GH मॉड्यूल तक एक Q सिस्टम में सह-अस्तित्व में रह सकते हैं, जो सिस्टम कॉन्फ़िगरेशन के कुल बिजली आपूर्ति बजट के अधीन, 40 पृथक थर्मोकपल या माइक्रो वोल्टेज माप चैनल प्रदान करते हैं।
