नई बॉक्स में SIEMENS 6ES7331-7KF02-0AB0 पीएलसी 6ES7 3317KF020AB0 6ES7331-7KFO2-OABO

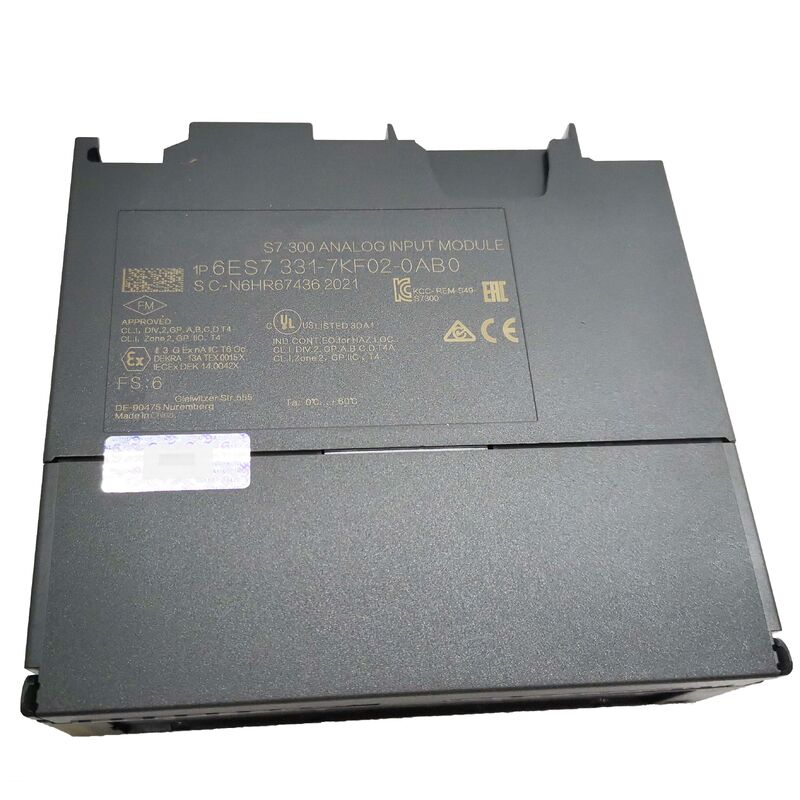

सीमेंस 6ES7331-7KF02-0AB0 | SIMATIC S7-300 SM 331 एनालॉग इनपुट - 8 पृथक चैनल / 9/12/14-बिट / वोल्टेज + करंट + थर्मोकपल + आरटीडी / डायग्नोस्टिक्स

एक मॉड्यूल, चार सिग्नल प्रकार - एसएम 331 7केएफ02 के लिए केस

अधिकांश एनालॉग इनपुट मॉड्यूल एक सिग्नल श्रेणी को संभालते हैं। SM 331 7KF02 चार - वोल्टेज, करंट, थर्मोकपल और RTD - को एक ही मॉड्यूल पर एक साथ संभालता है, प्रत्येक चैनल जोड़ी को STEP 7 में स्वतंत्र रूप से कॉन्फ़िगर किया गया है। एक 40 मिमी स्लॉट चैनल 0-1 पर 4-20mA पर दबाव ट्रांसमीटर पढ़ सकता है, चैनल 2-3 पर 0-10V पर एक प्रवाह मीटर, चैनल 4-5 पर टाइप K थर्मोकपल और Pt100 RTD पढ़ सकता है। चैनल 6-7 पर। कोई सिग्नल कंडीशनर नहीं, कोई एडाप्टर नहीं, कोई अलग विशेष मॉड्यूल नहीं।

थर्मोकपल और आरटीडी हैंडलिंग हार्डवेयर में की जाती है। एसएम 331 प्रत्येक कॉन्फ़िगर किए गए टीसी प्रकार (ई, जे, के, एल, एन) के लिए आईटीएस-90 रैखिककरण तालिकाओं और पीटी100 रैखिककरण के लिए कॉलेंडर-वैन ड्यूसेन समीकरण को लागू करता है - मूल्य प्रक्रिया छवि तक पहुंचने से पहले गैर-रेखीय मिलिवोल्ट संकेतों को सीधे डिग्री सेल्सियस में परिवर्तित करता है। S7-300 प्रोग्राम उपयोगकर्ता कोड में कोई अतिरिक्त सिग्नल प्रोसेसिंग के बिना इंजीनियरिंग इकाइयों में एक मानक पूर्णांक पढ़ता है।

थर्मोकपल इनपुट के लिए, आंतरिक कोल्ड जंक्शन मुआवजा स्वचालित रूप से लागू होता है: मॉड्यूल अपने स्वयं के टर्मिनल तापमान को मापता है और प्रत्येक थर्मोकपल रीडिंग में मुआवजा मूल्य जोड़ता है। तापमान-स्थिर नियंत्रण कैबिनेट (20-40 डिग्री सेल्सियस) में, यह आंतरिक मुआवजा अधिकांश प्रक्रिया नियंत्रण अनुप्रयोगों के लिए पर्याप्त है।

मुख्य विशिष्टताएँ

रिज़ॉल्यूशन बनाम रूपांतरण गति - एकीकरण का सही समय प्राप्त करना

एसएम 331 का रिज़ॉल्यूशन निश्चित नहीं है - यह प्रति चैनल जोड़ी एक प्रोग्रामयोग्य पैरामीटर है जो एडीसी के एकीकरण समय को नियंत्रित करता है और, विस्तार से, इसके मुख्य शोर अस्वीकृति को नियंत्रित करता है:

9-बिट / 2.5ms- सबसे तेज़ सेटिंग, कोई सार्थक मुख्य शोर अस्वीकृति नहीं। स्थिर-अवस्था प्रक्रिया माप के लिए शायद ही कभी उपयोग किया जाता है।

12-बिट / 20ms (50Hz सिस्टम) या 16.67ms (60Hz सिस्टम)— अधिकांश 4-20mA और वोल्टेज माप के लिए मानक। एकीकरण का समय ठीक एक पूर्ण मुख्य चक्र तक फैला है, जो तुल्यकालिक दमन के माध्यम से मुख्य-आवृत्ति हस्तक्षेप को रद्द करता है। स्थानीय मुख्य आवृत्ति (60 हर्ट्ज आपूर्ति पर 50 हर्ट्ज मोड का चयन) के लिए एकीकरण समय गलत होने से शोर अस्वीकृति में काफी कमी आती है।

14-बिट / 100 एमएस- उच्चतम रिज़ॉल्यूशन. थर्मोकपल और आरटीडी माप के लिए उपयोग किया जाता है जहां मिलिवोल्ट-स्तर सिग्नल और थर्मल बहाव परिशुद्धता अद्यतन गति से अधिक मायने रखती है। तापमान प्रक्रियाएं इतनी धीरे-धीरे बदलती हैं कि 100ms पूरी तरह से स्वीकार्य है।

ऑप्टिकल अलगाव - विद्युत शोर वाले प्रतिष्ठानों में माप की सुरक्षा करना

फ़ील्ड सर्किट और S7-300 बैकप्लेन के बीच SM 331 का ऑप्टिकल अलगाव अधिकांश वास्तविक दुनिया प्रक्रिया संयंत्रों के लिए सही विनिर्देश है। जहां फ़ील्ड उपकरण पूरे संयंत्र में वितरित किए जाते हैं, अलग-अलग ग्राउंडिंग बिंदु अलग-अलग क्षमताएं विकसित करते हैं - ग्राउंड लूप। अलगाव के बिना, ये संभावित अंतर अंतर इनपुट और भ्रष्ट माप पर सामान्य-मोड वोल्टेज के रूप में दिखाई देते हैं। ऑप्टिकल बैरियर अंतर सिग्नल को प्रभावित किए बिना फ़ील्ड सर्किट और पीएलसी बैकप्लेन के बीच 250VAC तक सामान्य-मोड वोल्टेज को ब्लॉक करता है।

चर आवृत्ति ड्राइव, बड़े मोटर स्टार्टर और केबल बुनियादी ढांचे को साझा करने वाले ट्रांसफार्मर-युग्मित उपकरणों के साथ इंस्टॉलेशन में, ऑप्टिकल अलगाव स्थिर माप और अस्पष्टीकृत बहाव के बीच का अंतर है।

निदान - तार टूटना और प्रक्रिया बाधित होना

4-20mA लूप के लिए, SM 331 3.6mA से नीचे के सिग्नल को वायर-ब्रेक (लाइव-शून्य बेसलाइन के नीचे) के रूप में पहचानता है और OB82 को ट्रिगर करता है। थर्मोकपल इनपुट के लिए, एक छोटा बायस करंट इनपुट प्रतिबाधा की निगरानी करता है - एक ओपन-सर्किट टीसी जंक्शन तुरंत OB82 को ट्रिगर करता है। प्रक्रिया सीमा उल्लंघन चैनल संख्या और अतिप्रवाह/अंडरफ्लो स्थिति के साथ OB40 को ट्रिगर करता है।

OB82 और OB40 दोनों को S7-300 एप्लिकेशन में प्रोग्राम किया जाना चाहिए। यदि ओबी अनुपस्थित है और संबंधित इंटरप्ट चालू हो जाता है, तो सीपीयू स्टॉप में परिवर्तित हो जाता है - अनहैंडल किए गए इंटरप्ट को S7-300 सिस्टम में घातक त्रुटियों के रूप में माना जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या विभिन्न चैनल जोड़े एक साथ विभिन्न प्रकार के सिग्नल का उपयोग कर सकते हैं?

हाँ - यह मॉड्यूल की परिभाषित क्षमता है। चैनलों को जोड़े (0-1, 2-3, 4-5, 6-7) में समूहीकृत किया गया है, और एक जोड़ी के भीतर दोनों चैनल समान माप प्रकार और रिज़ॉल्यूशन साझा करते हैं। अलग-अलग जोड़े स्वतंत्र रूप से काम करते हैं - जोड़ी 0-1 12-बिट पर 4-20mA चला सकती है जबकि जोड़ी 4-5 14-बिट पर टाइप K थर्मोकपल चला सकती है, सभी एक ही मॉड्यूल पर एक साथ। जोड़ी समूहन ही एकमात्र बाधा है।

Q2: एकीकरण समय चयन के लिए मुख्य आवृत्ति क्यों मायने रखती है?

एकीकृत एडीसी एकीकरण अवधि के दौरान चक्रों की एक पूर्णांक संख्या को पूरा करने वाले हस्तक्षेप को रद्द कर देता है। 50 हर्ट्ज मेन्स (यूरोप, एशिया, ऑस्ट्रेलिया) के लिए, 20 एमएस एकीकरण का चयन करें - बिल्कुल एक 50 हर्ट्ज चक्र। 60Hz मेन (उत्तरी अमेरिका) के लिए, 16.67ms चुनें। गलत सेटिंग का चयन करने से मुख्य हस्तक्षेप आंशिक रूप से रद्द हो जाता है, जिससे शोर अस्वीकृति काफी कम हो जाती है।

Q3: क्या थर्मोकपल कनेक्शन के लिए मानक कॉपर केबल का उपयोग किया जा सकता है?

नहीं, थर्मोकपल एक्सटेंशन या क्षतिपूर्ति केबल की आवश्यकता है - कंडक्टर को थर्मोकपल मिश्र धातु से मेल खाना चाहिए या थर्मोइलेक्ट्रिक रूप से समकक्ष होना चाहिए। थर्मोकपल सर्किट में कोई भी कॉपर जंक्शन एक अतिरिक्त थर्मोइलेक्ट्रिक जंक्शन बनाता है जो माप त्रुटि उत्पन्न करता है। परिरक्षित थर्मोकपल एक्सटेंशन केबल का उपयोग करें, जो केवल एसएम 331 छोर पर ग्राउंडेड हो।

Q4: क्या सीमा उल्लंघन के लिए हार्डवेयर व्यवधान उपलब्ध हैं?

हाँ। जब चरण 7 में प्रक्रिया व्यवधान सक्षम होते हैं, तो एसएम 331 ओबी40 को ट्रिगर करता है जब मापा गया मान कॉन्फ़िगर की गई ऊपरी या निचली सीमा को पार कर जाता है। OB40 चैनल नंबर और सीमा दिशा प्राप्त करता है। वायर-ब्रेक और हार्डवेयर दोषों के लिए OB82 आग लगाता है। दोनों ओबी प्रोग्राम में मौजूद होने चाहिए - अनुपस्थित इंटरप्ट ओबी इंटरप्ट सक्रिय होने पर सीपीयू स्टॉप का कारण बनता है।

Q5: 7KF02 सरल 1KF00-0AB0 से किस प्रकार भिन्न है?

1KF00 गैर-पृथक है, कम लागत वाला है, और केवल वोल्टेज और करंट का समर्थन करता है - कोई थर्मोकपल या आरटीडी नहीं। 1KF00 का उपयोग करें जहां सभी सिग्नल वोल्टेज या करंट हैं, इंस्टॉलेशन विद्युत रूप से साफ है, और ग्राउंड लूप अलगाव की आवश्यकता नहीं है। जब थर्मोकपल या आरटीडी इनपुट की आवश्यकता होती है, जब इंस्टॉलेशन में वीएफडी या बड़े मोटर शामिल होते हैं, जब उपकरण अलग-अलग ग्राउंडिंग बिंदुओं के साथ संयंत्र में वितरित किए जाते हैं, या जब 14-बिट रिज़ॉल्यूशन की आवश्यकता होती है, तो 7KF02 का उपयोग करें।
