Uesd 6FC5210-0DF02-0AA0 6FC52100DF020AA0 6FC521O-ODFO2-OAAO

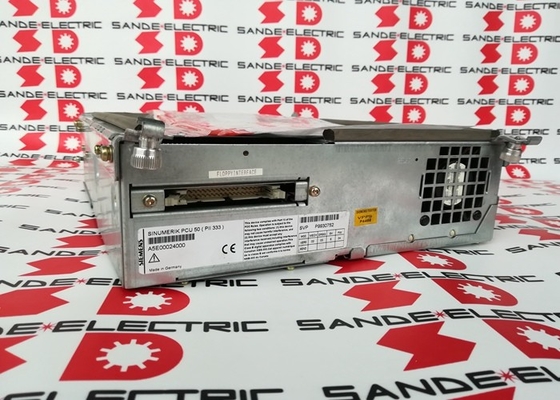

सीमेंस 6FC5210-0DF02-0AA0 SINUMERIK 810D / 840D PCU50 पैनल नियंत्रण इकाई0

भाग संख्याः6FC5210-0DF02-0AA0

निर्माता:सीमेंस एजी (जर्मनी)

उत्पाद का प्रकार:पीसीयू50 ¢ पैनल नियंत्रण इकाई

ऑपरेटर की खिड़की मशीन में

6FC5210-0DF02-0AA0 Siemens SINUMERIK 810D और 840D सीएनसी प्रणालियों के लिए PCU50 (पैनल कंट्रोल यूनिट) है।यह ऑपरेटर इंटरफेस के पीछे कंप्यूटिंग प्लेटफॉर्म है ️ इकाई जो एचएमआई एडवांस्ड सॉफ्टवेयर चलाती है, सीएनसी डिस्प्ले को रेंडर करता है, ऑपरेटर इनपुट को संसाधित करता है, और मशीन संचालन को समन्वयित करने के लिए एनसीयू (संख्यात्मक नियंत्रण इकाई) के साथ संवाद करता है।

SINUMERIK आर्किटेक्चर में, PCU50 ऑपरेटर पैनल (कीबोर्ड और डिस्प्ले) और NCU के बीच स्थित है। NCU वास्तविक समय में सीएनसी नियंत्रण गणनाओं को संभालता है।पीसीयू50 मानव इंटरफेस को संभालता है, उपकरण ऑफसेट प्रविष्टि, मशीन पैरामीटर डिस्प्ले, और कार्यक्रम संपादन। दोनों को सीएनसी के लिए पूरी तरह कार्यात्मक होने के लिए परिचालन होना चाहिए।

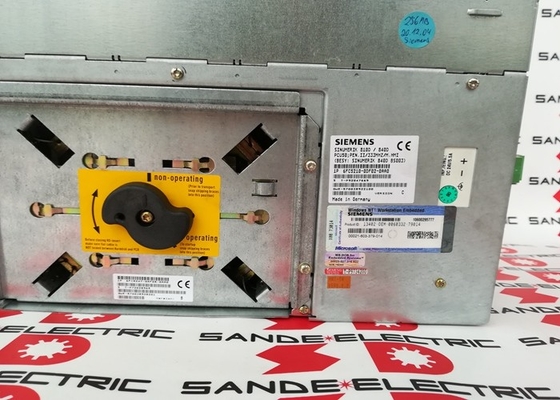

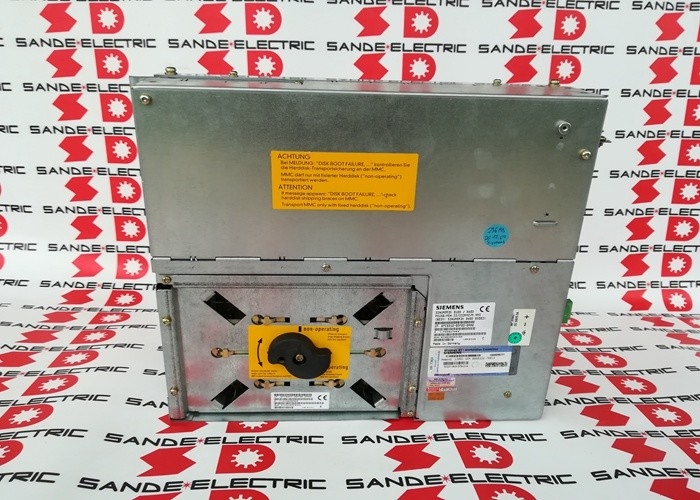

पेंटियम II / 333 मेगाहर्ट्ज प्रोसेसर और 128 एमबी रैम विनिर्देश इस इकाई को 1990 के दशक के अंत से 2000 के दशक की शुरुआत तक SINUMERIK 840D पीढ़ी में रखते हैं। यह एचएमआई एडवांस्ड के साथ विंडोज एनटी 4.0 चलाता है,जो कि 840D प्रणालियों के लिए सीमेंस का ऑपरेटर इंटरफ़ेस सॉफ्टवेयर है (OS विन्यास: BS003) एक हार्ड ड्राइव PCU50 आवास के अंदर शामिल है, एक विरोधी कंपन प्लेट पर घुड़सवार है, जो पुराने इकाइयों पर एक विफलता-प्रवण घटक है जिसे एसएसडी या फ्लैश प्रतिस्थापन किट के साथ संबोधित किया जा सकता है।

एचएमआई उन्नत और सॉफ्टवेयर विन्यास

एचएमआई एडवांस्ड सिमेंस का ऑपरेटर सॉफ्टवेयर पैकेज है। यह मानक सीएनसी ऑपरेटर इंटरफ़ेस प्रदान करता हैः कार्यक्रम चयन और संपादन, उपकरण प्रबंधन, मशीन पैरामीटर प्रदर्शन,अलार्म प्रबंधन, और अक्ष स्थिति की निगरानी. स्थापित पीसीयू50 पर सॉफ्टवेयर संस्करण NCU के सिस्टम सॉफ्टवेयर संस्करण से मेल खाना चाहिए.असंगत एचएमआई और एनसीयू सॉफ़्टवेयर संस्करण इंटरफ़ेस त्रुटियों का कारण बनते हैं और सही ऑपरेटर संचार को रोक सकते हैं.

एक पीसीयू50 को बदलने पर, एचएमआई सॉफ्टवेयर कॉन्फ़िगरेशन में मशीन-विशिष्ट चक्र, ग्राहक-विशिष्ट स्क्रीन अनुकूलन शामिल हैं,और एचएमआई स्तर पर संदर्भित ड्राइव मापदंडों को बदलने से पहले मूल इकाई से बैकअप लिया जाना चाहिए.

प्रमुख विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: SINUMERIK 840D डिस्प्ले खाली या जमे हुए है। NCU चल रहा है (अक्ष ड्राइव ऑनलाइन हैं). क्या PCU50 कारण है?

एक खाली या जमे हुए एचएमआई डिस्प्ले के साथ एक कार्यशील एनसीयू एक विफल पीसीयू50 की क्लासिक प्रस्तुति है। एनसीयू के आंतरिक एनसी स्थिति एलईडी की जांच एनसी सक्रिय है की पुष्टि करने के लिए की जानी चाहिए।यदि एनसी सामान्य रूप से चल रहा है और केवल एचएमआई प्रतिक्रिया नहीं करता है, पीसीयू50 विफल हो गया है, आमतौर पर हार्ड ड्राइव, विंडोज एनटी बूट विभाजन, या पीसीयू50 की आंतरिक बिजली की आपूर्ति।

Q2: PCU50 विंडोज NT पर बूट करता है लेकिन HMI उन्नत प्रारंभ करने में विफल रहता है या त्रुटि दिखाता है. क्या जाँच की जानी चाहिए?

एक पीसीयू50 जो विंडोज पर बूट करता है लेकिन एचएमआई एडवांस्ड शुरू करने में विफल रहता है, आमतौर पर एक भ्रष्ट एचएमआई स्थापना का संकेत देता है,एक विफल NCU संचार लिंक (पीसीयू और NCU के बीच MPI या PROFIBUS कनेक्शन की जाँच करें), या एचएमआई और एनसीयू के बीच एक सॉफ्टवेयर संस्करण असंगतता। पहले एनसीयू कनेक्शन की जांच करें

Q3: PCU50 हार्ड ड्राइव विफल हो रहा है. क्या इसे मशीन विन्यास को खोए बिना बदला जा सकता है?

हार्ड ड्राइव में विंडोज एनटी इंस्टॉलेशन, एचएमआई एडवांस्ड सॉफ़्टवेयर और सभी मशीन-विशिष्ट चक्र और कॉन्फ़िगरेशन होते हैं।किसी भी हार्ड ड्राइव कार्य से पहले एक बैकअप लिया जाना चाहिए या तो एक पूर्ण डिस्क छवि या सीमेंस पीसीयू-फ्लैश या संग्रह उपकरण के माध्यम से एक विशिष्ट SINUMERIK बैकअप. बैकअप के बिना, मशीन-विशिष्ट डेटा खो जाता है और एमटीबी दस्तावेज से पुनः बनाया जाना चाहिए।SSD या CompactFlash अपग्रेड किट ठोस-राज्य भंडारण के साथ घूर्णन हार्ड ड्राइव को बदलने के लिए उपलब्ध हैं.

प्रश्न 4: क्या किसी अन्य मशीन से प्रतिस्थापन 6FC5210-0DF02-0AA0 का उपयोग किया जा सकता है?

पीसीयू50 हार्डवेयर मशीन विशिष्ट नहीं है, लेकिन सॉफ्टवेयर विन्यास है। एक अन्य मशीन से प्रतिस्थापन पीसीयू 50 पिछली मशीन के एचएमआई विन्यास के साथ बूट होगा।इससे पहले कि यह नई मशीन संचालित कर सकते हैं, बैकअप से सही मशीन-विशिष्ट सॉफ़्टवेयर कॉन्फ़िगरेशन को बहाल किया जाना चाहिए। सभी मापदंडों की पुष्टि किए बिना किसी अन्य मशीन के एचएमआई कॉन्फ़िगरेशन के साथ मशीन को कभी भी संचालित न करें।

प्रश्न 5: सिनेमेरिक 840डी प्रणाली उन्नयन के लिए वर्तमान सीमेंस समकक्ष क्या है?

SINUMERIK 840D sl (Solution Line) PCU50.5 के साथ या HMI sl के साथ एकीकृत NCU 7x0 इकाइयां वर्तमान पीढ़ी के समकक्ष हैं।840D से 840D sl पर माइग्रेशन एक पूर्ण नियंत्रण प्रणाली प्रतिस्थापन है ️ सभी हार्डवेयरमाइग्रेशन मूल्यांकन के लिए मशीन टूल्स निर्माता या सीमेंस सर्विस पार्टनर से परामर्श किया जाना चाहिए।
