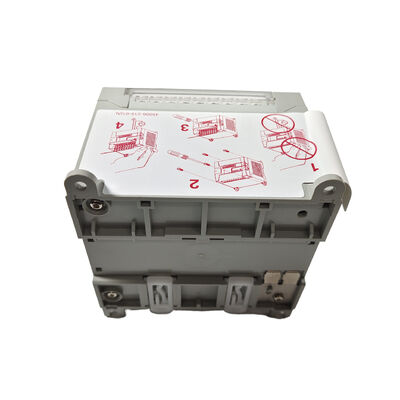

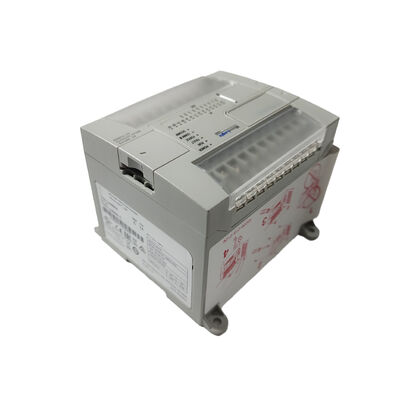

पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | AB |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 1762-L24BWA |
1762-L24BWA के 14 डिजिटल इनपुट दो कार्यात्मक रूप से अलग-अलग समूहों में विभाजित हैं, और यह अंतर मशीन के डिजाइन के लिए मायने रखता है।
10 मानक 24 वीडीसी इनपुटःसामान्य सेंसर संकेतों के लिए फ़िल्टर किए गए मानक डिजिटल इनपुट ∙ बटन, सीमा स्विच, निकटता सेंसर और रिले संपर्क। प्रतिक्रिया समय मिलीसेकंड सीमा में है,सभी सामान्य मशीन अनुक्रमण कार्यों के लिए उपयुक्त.
4 तेज 24 वीडीसी इनपुटःबहुत कम प्रतिक्रिया समय के साथ उच्च-गति वाले इनपुट जो मानक इनपुट की तुलना में तेजी से स्विच करने वाले संकेतों के लिए डिज़ाइन किए गए हैं।ये तेजी से इनपुट पल्स ट्रेन गिनती (प्रवाह मीटर) संभाल, एन्कोडर पल्स, उत्पादन काउंटर), अल्पकालिक ट्रिगर सिग्नल, और कोई भी इनपुट जो एक पीएलसी स्कैन चक्र के भीतर या स्कैन के बीच पता लगाया जाना चाहिए।एक मशीन पर एक उत्पादन काउंटर पर 200 प्रति मिनट आवेग और एक उच्च गति अस्वीकार गेट ट्रिगर के साथ, तेज़ इनपुट जो मानक इनपुट नहीं कर सकते हैं उसे संभालते हैं।
यह 10+4 विभाजन एक डिजाइन विकल्प है, कोई दुर्घटना नहीं। जिन मशीनों को केवल मानक सेंसर इनपुट की आवश्यकता होती है, वे बिना किसी उद्देश्य के तेजी से इनपुट क्षमता के समान 14 इनपुट का उपयोग करती हैं।धीमे सेंसरों को एक या दो उच्च गति वाले संकेतों के साथ जोड़ने वाली मशीनें एक ही नियंत्रक से दोनों प्रकार प्राप्त करती हैं, एक अलग उच्च गति काउंटर मॉड्यूल के बिना।
| पैरामीटर | मूल्य |
|---|---|
| विद्युत आपूर्ति | 120/240V AC |
| मानक इनपुट | 10 × 24 वी डीसी |
| त्वरित इनपुट | 4 × 24V DC |
| कुल इनपुट | 14 |
| रिले आउटपुट | 10 |
| स्मृति | 6 केबी |
| आरएस-232सी प्रोटोकॉल | DF1, DH-485, Modbus RTU, ASCII |
| स्थिति | बंद किए गए स्पेयर |
1762-L24BWA का अंतर्निहित RS-232C पोर्ट एक ही भौतिक कनेक्टर से चार संचार प्रोटोकॉल का समर्थन करता हैः
DF1:एलन-ब्रैडली का पॉइंट-टू-पॉइंट सीरियल प्रोटोकॉल माइक्रोलॉगिक्स और आरएसलॉगिक्स 500 प्रोग्रामिंग टर्मिनलों के बीच या डीएफ1 पोलिंग व्यवस्थाओं में माइक्रोलॉगिक्स इकाइयों के बीच प्रत्यक्ष संचार के लिए।
DH-485:एलन-ब्रैडली का मल्टी-ड्रॉप नेटवर्क एक साझा आरएस-485 बस पर कई माइक्रोलॉगिक्स और एसएलसी नियंत्रकों को जोड़ता है।1762-L24BWA एक अतिरिक्त संचार मॉड्यूल के बिना मौजूदा DH-485 नेटवर्क से जुड़ता है.
मॉडबस आरटीयू:उद्योग मानक Modbus प्रोटोकॉल RTU द्विआधारी प्रारूप में, MicroLogix 1200 को तृतीय पक्ष ड्राइव, ऊर्जा मीटर, दूरस्थ I/O,और अन्य Modbus-सक्षम उपकरणों को या तो मास्टर या गुलाम के रूप में.
एएससीआईआईःबारकोड रीडर, वेज, लेबल प्रिंटर और अन्य वर्ण-प्रवाह उपकरणों के लिए वर्ण-मोड सीरियल संचार जो सादे पाठ डेटा भेजते हैं या प्राप्त करते हैं।
एक सीरियल पोर्ट से यह प्रोटोकॉल लचीलापन वास्तविक मशीनों की स्थापना में एक व्यावहारिक लाभ है जहां नियंत्रक को एक मॉडबस ड्राइव से कनेक्ट करने की आवश्यकता हो सकती है, बारकोड रीडर से डेटा प्राप्त करें,और एक प्रोग्रामिंग लैपटॉप द्वारा एक्सेस किया जा सकता है विभिन्न विन्यासों में एक ही RS-232C कनेक्टर से सभी.
कॉम्पैक्ट पैकेजिंग उपकरण:दस मानक सेंसर फिल्म वेब, उत्पाद की उपस्थिति, और सील जबड़े की स्थिति की निगरानी करते हैं। चार तेज इनपुट उच्च गति फोटोइलेक्ट्रिक सेंसर से उत्पाद थ्रूपुट की गिनती करते हैं।फिल्म अग्रिम मोटर को नियंत्रित करने वाले दस रिले आउटपुट, सीलर, और वायवीय कटर RS-232C Modbus RTU में जबड़े की स्थिति के लिए servo ड्राइव से बात कर रहा है।
बैच गिनती के साथ कन्वेयरःस्टॉप/स्टार्ट बटन और सुरक्षा सीमाओं के लिए मानक इनपुट। कन्वेयर एन्कोडर से उत्पाद पल्स की गिनती करने वाले तेज़ इनपुट। कन्वेयर मोटर संपर्ककर्ताओं और डायवर्टर गेटों को नियंत्रित करने वाले रिले आउटपुट।
स्थापित MicroLogix 1200 प्रणालियों के लिए रखरखाव स्पेयरःमाइक्रोलॉगिक्स 1200 को 2000 के दशक में कॉम्पैक्ट मशीन पैनलों में व्यापक रूप से तैनात किया गया था। एक 1762-एल 24 बीडब्ल्यूए प्रतिस्थापन मूल आई / ओ पते के नक्शे को बहाल करता है, तेजी से इनपुट असाइनमेंट,और RS-232C प्रोटोकॉल विन्यास बिना प्रोग्राम संशोधन के.
Q1: 1762-L24BWA और 1762-L24BXB में क्या अंतर है?
1762-L24BWA में रिले (W) आउटपुट और AC (A) बिजली की आपूर्ति है। 1762-L24BXB में ट्रांजिस्टर (X = DC स्रोत) आउटपुट और DC बिजली की आपूर्ति है। इनपुट और मेमोरी विनिर्देश समान हैं।बीडब्ल्यूए चुनें जब मशीन एक एसी आपूर्ति का उपयोग करता है और लोड लचीलापन के लिए रिले आउटपुट पसंद किए जाते हैं; 24 वीडीसी पावर पैनल और तेज ट्रांजिस्टर आउटपुट की आवश्यकता होने पर बीएक्सबी चुनें।
Q2: 1762-L24BWA के लिए किस प्रोग्रामिंग सॉफ्टवेयर का उपयोग किया जाता है?
RSLogix 500 (रॉकवेल का विरासत माइक्रोलॉगिक्स/एसएलसी 500 प्रोग्रामिंग वातावरण) या Studio 5000 Logix Designer 500 (वर्तमान पैकेज जिसमें RSLogix 500 क्षमता शामिल है) ।कनेक्शन एक 1761-CBL-PM02 या समकक्ष प्रोग्रामिंग केबल के साथ RS-232C सीरियल पोर्ट के माध्यम से है, या यदि डीएच-485 प्रोटोकॉल का उपयोग किया जाता है तो 1747-यूआईसी यूएसबी-टू-डीएच-485 एडाप्टर के साथ यूएसबी के माध्यम से।
Q3: क्या तेज़ इनपुट स्थिति माप के लिए एन्कोडर इंपल्स गिन सकते हैं?
तेज़ इनपुट एकल-चैनल एन्कोडर या सेंसर से उच्च-गति पल्स गिनती एकत्र कर सकते हैं।माइक्रोलॉगिक्स 1200 कार्यक्रम में तेजी से इनपुट गिनती मूल्यों को प्रबंधित करने के लिए एचएससी (उच्च गति काउंटर) निर्देश का उपयोग करता हैदिशा पता लगाने के साथ क्वाड्रेटर (ए/बी चरण) एन्कोडर गिनती के लिए,माइक्रोलॉगिक्स 1200 संदर्भ मैनुअल से विशिष्ट माइक्रोलॉगिक्स 1200 एचएससी विन्यास की पुष्टि करें ️ सभी मॉडल फास्ट इनपुट चैनलों से पूर्ण क्वाड्रेटर इनपुट का समर्थन नहीं करते हैं.
Q4: क्या 1762-L24BWA में अतिरिक्त I/O जोड़ा जा सकता है?
हां. माइक्रोलॉगिक्स 1200 विस्तार I/O मॉड्यूल (1762-सीरीज़) को दाईं ओर के विस्तार पोर्ट के माध्यम से कनेक्ट करने का समर्थन करता है। उपलब्ध प्रकारों में डिजिटल इनपुट, डिजिटल आउटपुट (रिले और ट्रांजिस्टर),एनालॉग आई/ओ, और आरटीडी/थर्मोकपल इनपुट मॉड्यूल। अधिकतम विस्तार आधार नियंत्रक के बिजली बजट पर निर्भर करता है।
