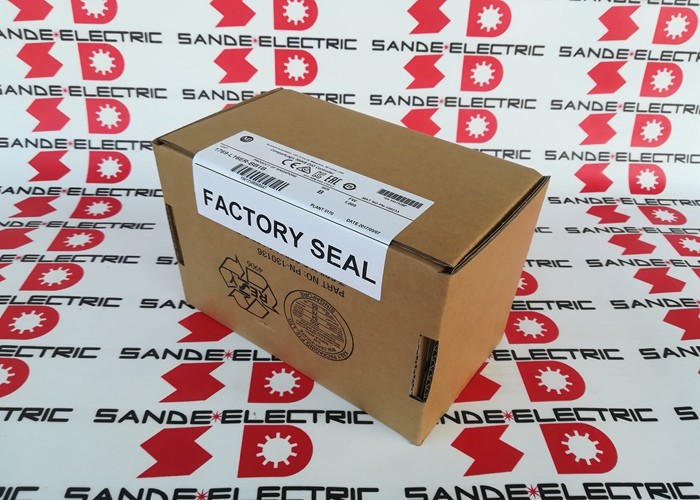

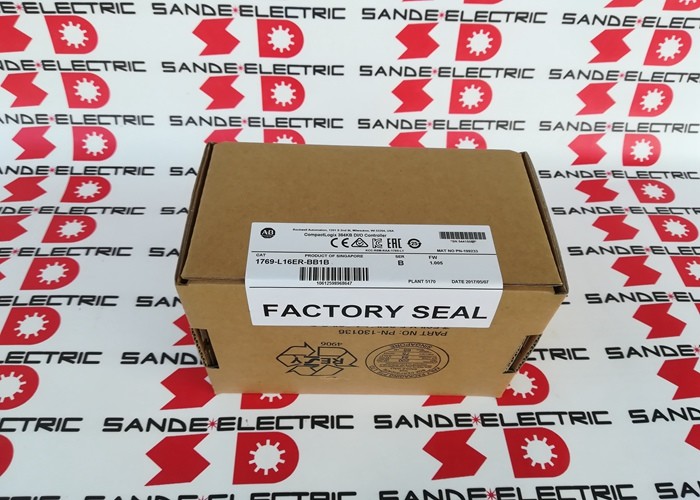

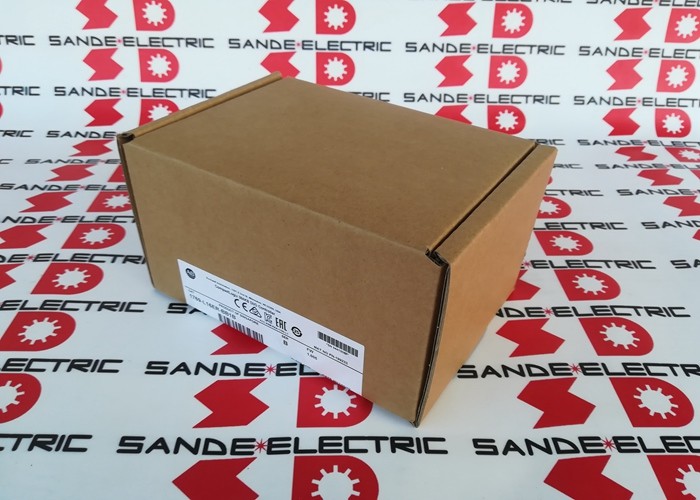

बॉक्स में एक नया एबी कॉम्पैक्टलॉजिक्स 5370 कंट्रोलर 1769-एल16ईआर-बीबी1बी

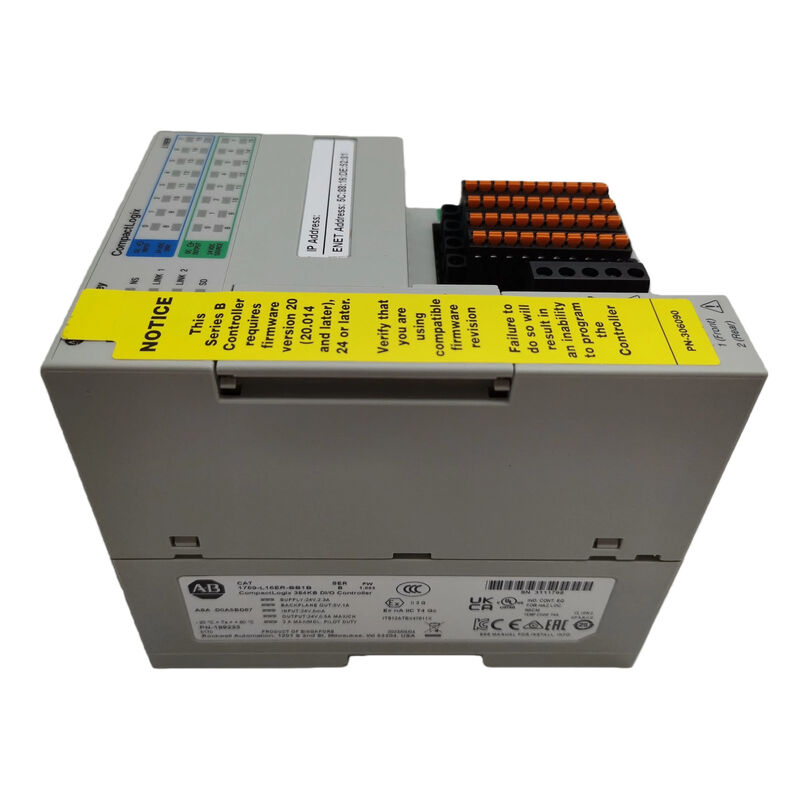

एलन-ब्रैडली 1769-एल16ईआर-बीबी1बी कॉम्पैक्टलॉजिक्स एल16 नियंत्रक

अवलोकन

द1769-L16ER-BB1BहैCompactLogix 5370 L1 नियंत्रककॉम्पैक्ट ईथरनेट/आईपी मशीन नियंत्रण के लिए डिज़ाइन किया गया।

रॉकवेल इसे पहचानता हैकॉम्पैक्टलॉगिक्स एल16 नियंत्रकके साथ384 केबी उपयोगकर्ता स्मृति,16 डिजिटल इनपुट और 16 डिजिटल आउटपुट,डीएलआर क्षमता के साथ दोहरी ईथरनेट पोर्ट,6 स्थानीय विस्तार मॉड्यूल तक, और एक1 जीबी एसडी कार्ड नियंत्रक के साथ दिया.

रॉकवेल के स्थापना निर्देशों से यह भी पता चलता है कि नियंत्रक एक24 वीडीसी नाममात्र बिजली आपूर्तिके साथ10...28.8 वीडीसी की इनपुट रेंज, और कि यूएसबी पोर्ट के लिए हैअस्थायी स्थानीय कार्यक्रमस्थायी संबंध के बजाय।

तकनीकी डेटा

अनुप्रयोग मूल्य

1769-L16ER-BB1B के लिए अच्छी तरह से अनुकूल हैकॉम्पैक्ट मशीन सेल, पैकेजिंग सिस्टम, कन्वेयर, मॉड्यूलर ओईएम उपकरण और छोटे ईथरनेट/आईपी आर्किटेक्चरजहां एम्बेडेड I/O और डबल-पोर्ट ईथरनेट एक बड़े रैक नियंत्रक की तुलना में अधिक उपयोगी हैं।

रॉकवेल के कॉम्पैक्टलॉगिक्स 5370 L1 साहित्य विशेष रूप से L1 परिवार के लिए स्थितिछोटे से मध्यम आकार के अनुप्रयोगजिन्हें कम अक्षों की संख्या, कॉम्पैक्ट पदचिह्न और एकीकृत डीएलआर नेटवर्क क्षमता की आवश्यकता होती है।

यह इस नियंत्रक को विशेष रूप से मशीनों में व्यावहारिक बनाता है जहां पैनल स्थान सीमित है लेकिन लॉगिक्स-आधारित नियंत्रण और ईथरनेट / आईपी एकीकरण की आवश्यकता है।

रखरखाव कार्य में इसका मूल्य भी उतना ही मजबूत है।

जब एक मशीन मूल रूप से के आसपास डिजाइन किया गया थाL16ER-BB1Bfootprint, embedded I/O, और POINT Bus expansion concept, इसे उसी मॉडल से बदलना आमतौर पर कैबिनेट लेआउट, नेटवर्क संरचना,और एक अलग नियंत्रक वर्ग के लिए स्थानांतरित करने की तुलना में अधिक साफ परियोजना धारणाओं.

यह प्रकाशित एम्बेडेड-आई/ओ, 6-मॉड्यूल विस्तार, और नियंत्रक के डीएलआर-सक्षम वास्तुकला पर आधारित एक इंजीनियरिंग निष्कर्ष है।

प्रतिस्थापन और चयन का दृष्टिकोण

प्रतिस्थापन कार्य के लिए 1769-L16ER-BB1B से मेल खाना चाहिएएम्बेडेड आई/ओ प्रकार, मेमोरी वर्ग, ईथरनेट लेआउट और स्थानीय विस्तार पैमाने, न केवल कॉम्पैक्टलॉजिक्स परिवार के नाम से।

व्यावहारिक प्रणालियों में, जिन विवरणों का सबसे अधिक महत्व है वे हैं16 सिंक इनपुट / 16 स्रोत आउटपुट,384 केबी मेमोरी,दोहरी ईथरनेट डीएलआर डिजाइन, और10 से 28.8 वीडीसी पावर रेंज.

एक ही नियंत्रक मॉडल से मिलान करना आमतौर पर वायरिंग, नेटवर्क और कमीशनिंग परिवर्तनों से बचने का सबसे सुरक्षित तरीका है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 1769-L16ER-BB1B किस प्रकार का नियंत्रक है?
यह एकCompactLogix 5370 L1 नियंत्रकके साथएम्बेडेड डिजिटल I/O,दोहरी ईथरनेट पोर्ट, और384 केबी उपयोगकर्ता स्मृति.

व्यावहारिक रूप से, यह एक कॉम्पैक्ट लॉगिक्स नियंत्रक है जो बड़े रैक-आधारित प्रणालियों के बजाय छोटे से मध्यम आकार के ईथरनेट/आईपी मशीनों के लिए है।

Q2: यह किस अनुप्रयोग के लिए सबसे उपयुक्त है?
यह फिट बैठता हैकॉम्पैक्ट ऑटोमेशन सिस्टमजैसे कन्वेयर, पैकेजिंग मशीन, मॉड्यूलर स्किड और मशीन सेल जहां पैनल स्पेस सीमित है लेकिन लॉगिक्स प्रोग्रामिंग और ईथरनेट/आईपी अभी भी मायने रखते हैं।

रॉकवेल के एल1 नियंत्रक साहित्य स्पष्ट रूप से छोटे से मध्यम आकार के अनुप्रयोगों में परिवार को कम अक्ष और आई/ओ गिनती के साथ रखता है।

प्रश्न 3: इस नियंत्रक पर डीएलआर का क्या महत्व है?
डीएलआर रिंग-टोपोलॉजी ईथरनेट/आईपी नेटवर्क में लचीलापन में सुधार करने में मदद करता है। व्यावहारिक मशीन इंस्टॉलेशन में, यह डिवाइस लेआउट को सरल बना सकता है और एकल खोए हुए नेटवर्क पथ के प्रभाव को कम कर सकता है।

Q4: एम्बेडेड I/O कॉन्फ़िगरेशन क्यों महत्वपूर्ण है?
क्योंकि एम्बेडेड16 DI / 16 DOव्यवस्था मूल मशीन के तारों का हिस्सा है।

गलत I/O प्रकार या आउटपुट शैली के साथ नियंत्रक को बदलना तत्काल क्षेत्र-वायरिंग और स्टार्टअप समस्याएं पैदा कर सकता है।

Q5: आदेश देने से पहले क्या जांच की जानी चाहिए?
स्थापित भाग संख्या की जाँच करें, पुष्टि करें384 KBस्मृति वर्ग, सत्यापित करें16 सिंक इनपुट / 16 स्रोत आउटपुट, और सुनिश्चित करें कि मशीन एक ही का उपयोग करता है24 वीडीसीशक्ति औरडीएलआर-सक्षम दोहरी ईथरनेटलेआउट।
