पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | Allen Bradley |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 1769-एल30ईआर |
कॉम्पैक्टलॉगिक्स 5370 एल3 रेंज में कई वेरिएंट शामिल हैं जो समान 1एमबी मेमोरी, डुअल ईथरनेट/आईपी और 8 स्थानीय आई/ओ स्लॉट विनिर्देशों को साझा करते हैं। अंतर क्षमता-आधारित के बजाय कार्यात्मक हैं:
| प्रकार | गति | सुपरकैप (आरटीसी) | विशिष्ट उपयोग |
|---|---|---|---|
| 1769-एल30ईआर (यह) | नहीं | हाँ | मानक अनुक्रमण, गैर-खतरनाक |
| 1769-एल30ईआरएम | हाँ (4 सीआईपी अक्ष) | हाँ | सीआईपी गति नियंत्रण |
| 1769-एल30ईआर-एनएसई | नहीं | नहीं | खतरनाक स्थान (Cl.I Div.2) |
1769-एल30ईआर बेसलाइन एल3 कॉन्फ़िगरेशन है: पूर्ण ईथरनेट/आईपी नेटवर्किंग और डीएलआर क्षमता, 1एमबी प्रोग्राम मेमोरी, 8 विस्तार स्लॉट, डीएलआर के साथ दोहरी ईथरनेट - लेकिन कोई सीआईपी मोशन अक्ष क्षमता नहीं। मशीन नियंत्रण, अनुक्रमण, वितरित I/O प्रबंधन और सर्वो अक्ष समन्वय के बिना HMI कनेक्टिविटी के लिए, L30ER गति-सक्षम L30ERM की तुलना में कम लागत पर संपूर्ण सुविधा सेट प्रदान करता है।
अंतर्निर्मित सुपरकैपेसिटर बिजली हानि के दौरान वास्तविक समय घड़ी (आरटीसी) मूल्य को बरकरार रखता है - एनएसई संस्करण में अनुपस्थित एक सुविधा, जो मानक एल 30 ईआर को गैर-खतरनाक अनुप्रयोगों के लिए सही विनिर्देश बनाती है जिन्हें बिजली बहाली के बाद सटीक समय-स्टैम्प्ड डेटा या समय-आधारित प्रोग्राम निष्पादन की आवश्यकता होती है।
| पैरामीटर | कीमत |
|---|---|
| उपयोगकर्ता मेमोरी | 1 एमबी |
| ईथरनेट पोर्ट | डीएलआर के साथ 2 × ईथरनेट/आईपी |
| प्रोटोकॉल | ईथरनेट/आईपी, सीआईपी मोशन, सीआईपी सिंक, मोडबस टीसीपी |
| अधिकतम. ईथरनेट/आईपी नोड्स | 16 |
| स्थानीय I/O विस्तार | 8×1769 तक |
| विशिष्ट स्कैन | <1ms (छोटे कार्यक्रम) |
| कार्य | 32/100 कार्यक्रम प्रत्येक |
| आपूर्ति | डीसी 24वी (±20%) |

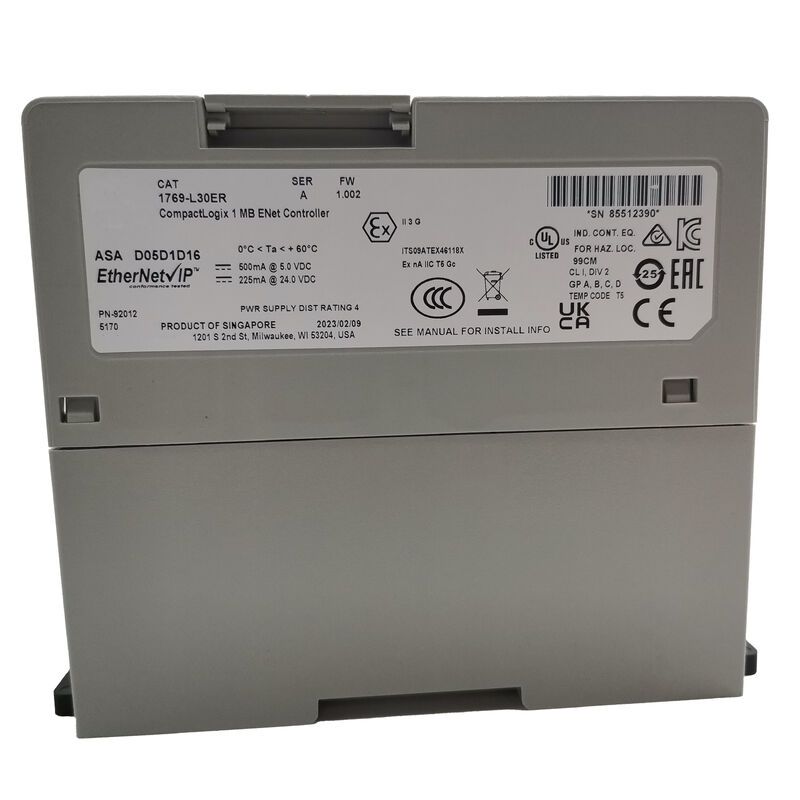

| मौजूदा | 500mA @ 5V; 225mA @ 24V |
| शक्ति | अधिकतम 4.5W |
| DIMENSIONS | 130 × 80 × 110 मिमी (एच × डब्ल्यू × डी) |
| आईपी रेटिंग | आईपी20 |
| एकांत | 30V निरंतर |
| सुरक्षा | SIL2 / PLd (सुरक्षा I/O के साथ) |
| बढ़ते | डीआईएन रेल या पैनल |
1769-एल30ईआर सीआईपी सिंक का समर्थन करता है, जो आईईईई 1588 प्रिसिजन टाइम प्रोटोकॉल का उपयोग करके नेटवर्क में सभी ईथरनेट/आईपी उपकरणों में एक सामान्य समय संदर्भ वितरित करता है। सीआईपी सिंक सक्रिय होने के साथ, विभिन्न नोड्स - ड्राइव, आई/ओ एडाप्टर, एचएमआई टर्मिनल - पर रिकॉर्ड की गई घटनाओं पर टाइमस्टैम्प सभी एक ही घड़ी में संदर्भित होते हैं। घटना के बाद के विश्लेषण और उत्पादन ट्रैकिंग के लिए, यह वितरित प्रणाली में घटनाओं के अनुक्रम को पठनीय और विश्वसनीय बनाता है।
हाई-स्पीड पैकेजिंग लाइनें:फिल्म फ़ीड, कटिंग, सीलिंग और रिजेक्ट तंत्र ईथरनेट/आईपी पर समन्वित हैं। सीआईपी मोशन सर्वो सिंक्रोनाइजेशन को संभालता है; सीआईपी सिंक लाइन के हर इवेंट पर टाइमस्टैम्प लगाता है।
स्वचालित गोदाम प्रणाली:स्टेकर क्रेन, कन्वेयर और बारकोड स्कैनर L30ER समन्वय के तहत ईथरनेट/आईपी नोड्स के रूप में काम कर रहे हैं। रिंग पर 16 डिवाइस तक; डीएलआर केबल दोषों से बचाता है।
जल उपचार स्टेशन:वितरित I/O स्टेशनों पर लेवल सेंसर, फ्लो मीटर और पंप वाल्व एक्चुएटर। L30ER प्रक्रिया डेटा एकत्र करता है और एक केंद्रीय पैनल से पंप अनुक्रमों को नियंत्रित करता है।
सहयोगात्मक बहु-नियंत्रक प्रणालियाँ:L30ER एक बड़े कंट्रोललॉगिक्स या कॉम्पैक्टलॉगिक्स नेटवर्क के भीतर एक स्थानीय बुद्धिमान नोड के रूप में चलता है - ईथरनेट/आईपी के माध्यम से सिस्टम-स्तरीय नियंत्रक के साथ डेटा का आदान-प्रदान करते समय मशीन अनुभाग के स्थानीय I/O को प्रबंधित करता है।
Q1: 1769-L30ER और 1769-L30ERM के बीच व्यावहारिक अंतर क्या है?
L30ERM उसी हार्डवेयर प्लेटफ़ॉर्म पर CIP मोशन कंट्रोलर क्षमता (4 सर्वो एक्सिस) जोड़ता है। L30ER में कोई CIP मोशन फ़ंक्शन नहीं है - यह समन्वित CIP मोशन अक्षों के रूप में काइनेटिक्स सर्वो ड्राइव को नियंत्रित नहीं कर सकता है। यदि एप्लिकेशन को केवल अलग और प्रक्रिया नियंत्रण (कोई सर्वो गति समन्वय नहीं) की आवश्यकता है, तो L30ER सही और अधिक लागत प्रभावी विनिर्देश है। यदि सर्वो अक्ष समन्वय की आवश्यकता है, तो L30ERM की आवश्यकता है।
Q2: कौन सा प्रोग्रामिंग सॉफ्टवेयर 1769-L30ER से जुड़ता है?
स्टूडियो 5000 लॉजिक्स डिज़ाइनर कॉम्पैक्टलॉगिक्स 5370 परिवार के लिए प्रोग्रामिंग वातावरण है। कनेक्शन सीधे लैपटॉप एक्सेस के लिए यूएसबी पोर्ट या नेटवर्क प्रोग्रामिंग के लिए ईथरनेट/आईपी पोर्ट का उपयोग करता है। स्टूडियो 5000 सीढ़ी आरेख, संरचित पाठ, फ़ंक्शन ब्लॉक आरेख और अनुक्रमिक फ़ंक्शन चार्ट का समर्थन करता है। 1769-एल30ईआर लॉजिक्स डिज़ाइनर संस्करण 20 और बाद के संस्करण का समर्थन करता है।
Q3: 8 विस्तार मॉड्यूल कितने स्थानीय I/O पॉइंट प्रदान करते हैं?
बिंदु गणना चयनित विशिष्ट 1769 कॉम्पैक्ट I/O मॉड्यूल पर निर्भर करती है। मिश्रित 16-पॉइंट डिजिटल I/O मॉड्यूल के साथ 8-स्लॉट विस्तार स्थानीय स्तर पर 128 I/O पॉइंट प्रदान करता है। सभी 8 स्लॉट में उच्च घनत्व वाले 32-पॉइंट मॉड्यूल 256 स्थानीय I/O पॉइंट प्रदान करते हैं। 8-स्लॉट सीमा हार्डवेयर बाधा है; उस सीमा के भीतर, मॉड्यूल चयन कुल अंक गणना निर्धारित करता है।
Q4: 30V निरंतर अलगाव रेटिंग का उपयोग किसके लिए किया जाता है?
30V निरंतर अलगाव नियंत्रक के यूएसबी, ईथरनेट और आंतरिक बस इंटरफेस के बीच बुनियादी इन्सुलेशन के लिए रेटेड वोल्टेज है। यह विद्युत पृथक्करण को परिभाषित करता है जो नियंत्रक और जुड़े उपकरणों के बीच सामान्य-मोड वोल्टेज अंतर से बचाता है। व्यवहार में, इस रेटिंग का मतलब है कि नियंत्रक के संचार पोर्ट उच्च-वोल्टेज अनुप्रयोगों के लिए पृथक नहीं हैं - उच्च क्षमता पर फ़ील्ड सर्किट के कनेक्शन के लिए, नियंत्रक और फ़ील्ड वायरिंग के बीच उचित अलगाव हार्डवेयर का उपयोग किया जाना चाहिए।
