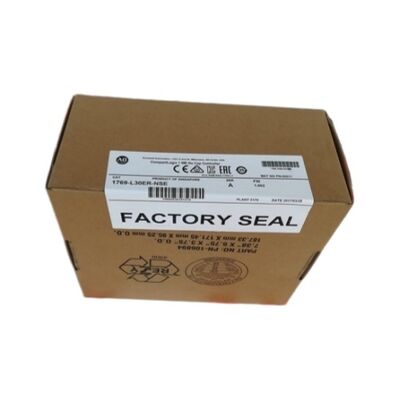

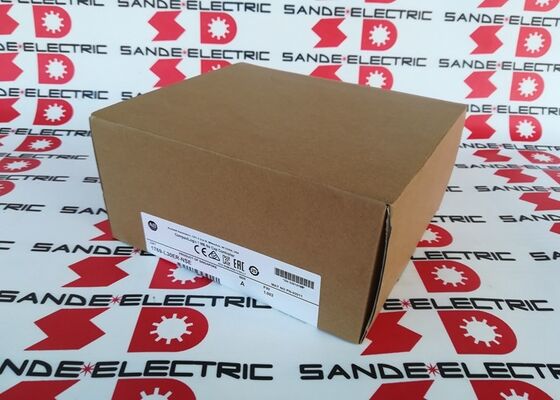

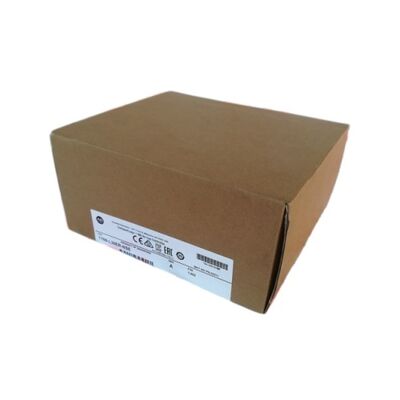

नया एलेन ब्रैडली 1769-L30ER-NSE कॉम्पैक्टलॉजिक प्रोसेसर

1769-एल30ईआर-एनएसई | कॉम्पैक्टलॉगिक्स 5370 एल3 - 1एमबी / डुअल ईथरनेट/आईपी डीएलआर / 16 नोड्स / 8 आई/ओ मॉड्यूल / कोई सुपरकैप नहीं / खतरनाक स्थान / यूएसबी / 1 जीबी एसडी

एनएसई - कोई सुपरकैप नहीं - वह विशिष्टता जो इस मॉडल को परिभाषित करती है

1769-एल30ईआर-एनएसई और मानक 1769-एल30ईआर कार्यात्मक रूप से मेमोरी, ईथरनेट क्षमता, आई/ओ विस्तार और प्रोग्रामिंग में समान हैं। एक विशिष्टता उन्हें अलग करती है: एनएसई वैरिएंट करता हैनहींरीयल-टाइम क्लॉक (आरटीसी) ऊर्जा बैकअप के लिए एक सुपरकैपेसिटर शामिल करें।

मानक कॉम्पैक्टलॉगिक्स 5370 नियंत्रक बिजली हानि के दौरान वास्तविक समय घड़ी को बनाए रखने के लिए एक आंतरिक सुपरकैपेसिटर का उपयोग करते हैं। सुपरकैपेसिटर एक ऊर्जा भंडारण उपकरण है, जो गलती की स्थिति में तेजी से चार्ज जारी करने में सक्षम है - जो कुछ वातावरणों में आर्क या इग्निशन जोखिम का कारण बनता है।

में इंस्टॉलेशन के लिएक्लास I डिवीजन 2 (डिवीजन 2) या जोन 2 खतरनाक स्थान- जहां ज्वलनशील गैसें या वाष्प असामान्य परिस्थितियों में मौजूद हो सकते हैं - उपकरण गैर-उत्तेजक होना चाहिए या खतरनाक क्षेत्र के लिए रेट किया जाना चाहिए। सुपरकैपेसिटर को हटाने से संभावित इग्निशन स्रोत हट जाता है। 1769-एल30ईआर-एनएसई कॉम्पैक्टलॉगिक्स 5370 एल3 विनिर्देश है जो इस आवश्यकता को पूरा करता है।

यदि खतरनाक स्थान एप्लिकेशन में बिजली हानि के दौरान वास्तविक समय घड़ी बैकअप की आवश्यकता होती है, तो एसडी कार्ड प्रोग्राम भंडारण निरंतरता प्रदान करता है। आरटीसी स्वयं एनएसई संस्करण में बिजली हानि पर रीसेट करता है।

मुख्य विशिष्टताएँ

डीएलआर के साथ डुअल ईथरनेट/आईपी - 16-नोड नेटवर्क क्षमता

दोनों ईथरनेट पोर्ट एक एकीकृत दो-पोर्ट स्विच बनाते हैं जो डिवाइस लेवल रिंग (डीएलआर) टोपोलॉजी का समर्थन करता है। एक डीएलआर रिंग ईथरनेट/आईपी उपकरणों को एक बंद लूप में जोड़ती है - कहीं भी एक एकल केबल टूटने से बिना किसी मैन्युअल हस्तक्षेप के जीवित पथ के माध्यम से ट्रैफ़िक को फिर से रूट किया जाता है। 16 ईथरनेट/आईपी नोड कनेक्शन तक अधिकांश कॉम्पैक्ट मशीन इंस्टॉलेशन की वितरित I/O, ड्राइव और HMI आवश्यकताओं को कवर करते हैं।

आठ स्थानीय 1769 कॉम्पैक्ट I/O विस्तार मॉड्यूल स्थितियाँ ईथरनेट/आईपी नोड बजट का उपभोग किए बिना स्थानीय I/O को संभालती हैं। यूएसबी पोर्ट नेटवर्क बैंडविड्थ पर कब्जा किए बिना स्थानीय प्रोग्रामिंग एक्सेस और फर्मवेयर अपडेट प्रदान करता है।

अनुप्रयोग परिदृश्य

खतरनाक स्थान पैनल नियंत्रण:क्लास I डिवीजन 2 के रूप में वर्गीकृत पेट्रोकेमिकल प्रक्रिया पैनलों को गैर-उत्तेजक नियंत्रण हार्डवेयर की आवश्यकता होती है। एनएसई वैरिएंट पूर्ण कॉम्पैक्टलॉगिक्स 5370 एल3 कार्यक्षमता - दोहरी ईथरनेट/आईपी, डीएलआर लचीलापन और 1एमबी प्रोग्राम मेमोरी प्रदान करते हुए सुपरकैपेसिटर आर्क जोखिम को समाप्त करता है।

तेल और गैस वेलहेड या प्रसंस्करण स्वचालन:जहां ज्वलनशील वाष्प कभी-कभी मौजूद हो सकता है, एनएसई नियंत्रक मानक सुपरकैपेसिटर से सुसज्जित संस्करण को शामिल करने के लिए अतिरिक्त विस्फोट-प्रूफ बाड़े की आवश्यकता के बिना स्थापित करता है।

मौजूदा एनएसई इंस्टॉलेशन के लिए प्रत्यक्ष प्रतिस्थापन:स्थापित नियंत्रक को प्रतिस्थापित करते समय एनएसई प्रत्यय का मिलान पुनर्मूल्यांकन के बिना खतरनाक स्थान अनुपालन को संरक्षित करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: NSE का क्या मतलब है, और यह क्यों मायने रखता है?

एनएसई का मतलब नो सुपरकैप एनर्जी है - इस नियंत्रक में सुपरकैपेसिटर नहीं है। मानक कॉम्पैक्टलॉगिक्स 5370 नियंत्रक बिजली हानि के दौरान वास्तविक समय घड़ी को बनाए रखने के लिए एक सुपरकैपेसिटर का उपयोग करते हैं। क्लास I डिवीजन 2 और जोन 2 खतरनाक क्षेत्र वर्गीकरण में, एक सुपरकैपेसिटर एक संभावित आर्क/इग्निशन स्रोत का प्रतिनिधित्व करता है। इसे हटाने से एनएसई संस्करण अतिरिक्त संलग्नक के बिना उन स्थानों में उपयोग के लिए अर्हता प्राप्त करने की अनुमति देता है।

Q2: क्या सुपरकैपेसिटर को हटाने से नियंत्रक के प्रोग्राम या डेटा प्रतिधारण पर प्रभाव पड़ता है?

प्रोग्राम प्रतिधारण को एसडी कार्ड द्वारा नियंत्रित किया जाता है, सुपरकैपेसिटर द्वारा नहीं। जब तक एसडी कार्ड स्थापित है तब तक प्रोग्राम बिजली हानि से बचे रहते हैं। एनएसई संस्करण में बिजली की हानि पर जो नुकसान होता है वह वास्तविक समय घड़ी का मूल्य है - बिजली बहाल होने पर घड़ी रीसेट हो जाती है। यदि एप्लिकेशन में आरटीसी सटीकता की आवश्यकता होती है, तो एक बाहरी नेटवर्क समय सिंक्रनाइज़ेशन स्रोत बिजली बहाली के बाद घड़ी संदर्भ प्रदान करता है।

Q3: टर्मिनल ब्लॉक के साथ किस प्रकार के तार संगत हैं?

22-14 एडब्ल्यूजी ठोस तांबे या 22-16 एडब्ल्यूजी फंसे तांबे के तार को 90 डिग्री सेल्सियस पर रेट किया गया। प्रतिस्थापन टर्मिनल ब्लॉक 1769-आरटीबीएन18 है। ये विनिर्देश कॉम्पैक्ट नियंत्रण पैनलों में उपयोग की जाने वाली मानक 24VDC फ़ील्ड वायरिंग को कवर करते हैं।

Q4: 1769-L30ER-NSE के लिए किस प्रोग्रामिंग सॉफ़्टवेयर का उपयोग किया जाता है?

स्टूडियो 5000 लॉजिक्स डिज़ाइनर कॉम्पैक्टलॉगिक्स 5370 परिवार के लिए मानक प्रोग्रामिंग वातावरण है। कनेक्शन सीधे प्रोग्रामिंग के लिए यूएसबी पोर्ट के माध्यम से या नेटवर्क-आधारित प्रोग्राम डाउनलोड के लिए ईथरनेट/आईपी पोर्ट के माध्यम से होता है। 1769-एल30ईआर-एनएसई सभी चार आईईसी 61131-3 प्रोग्रामिंग भाषाओं का समर्थन करता है: सीढ़ी आरेख, संरचित पाठ, फ़ंक्शन ब्लॉक आरेख, और अनुक्रमिक फ़ंक्शन चार्ट।

Q5: क्या 1769-L30ER-NSE मानक 1769-L30ER को गैर-खतरनाक स्थान पर प्रतिस्थापित कर सकता है?

हाँ। एनएसई संस्करण कार्यात्मक रूप से बिजली हानि के दौरान आरटीसी बैकअप को छोड़कर सभी क्षमताओं में मानक 1769-एल30ईआर के बराबर है। गैर-खतरनाक स्थानों में जहां बिजली बहाली के बाद वास्तविक समय घड़ी सटीकता की आवश्यकता होती है, सुपरकैपेसिटर के साथ मानक संस्करण एक बेहतर विनिर्देश है। उन अनुप्रयोगों के लिए जिन्हें आरटीसी सटीकता की आवश्यकता नहीं है या नेटवर्क समय सिंक्रनाइज़ेशन का उपयोग नहीं होता है, एनएसई संस्करण समान रूप से काम करता है।
