| उत्पत्ति के प्लेस | यूएसए |
| ब्रांड नाम | AB |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | 1769-L33ER |

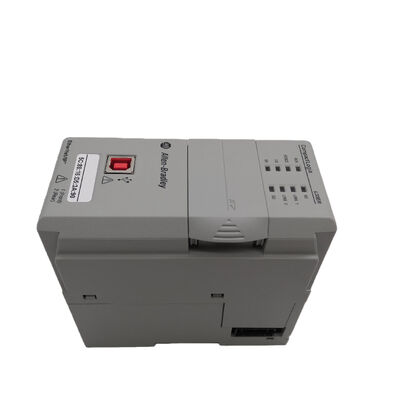

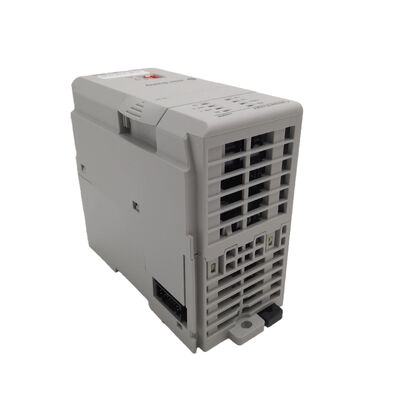

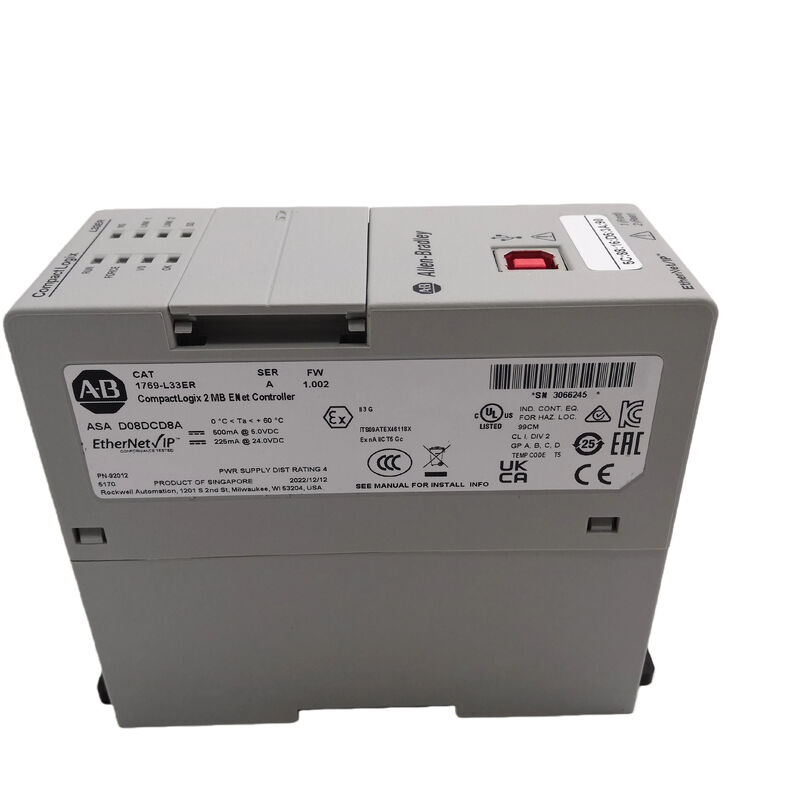

द1769-L33ERहैCompactLogix 5370 L3 ईथरनेट नियंत्रकमॉड्यूलर लॉगिक्स नियंत्रण प्रणालियों के लिए डिज़ाइन किया गया है जिन्हें उच्च गति मॉडल के पैमाने पर एकीकृत गति के बिना दो-पोर्ट ईथरनेट/आईपी संचार की आवश्यकता होती है।
रॉकवेल के आधिकारिक उत्पाद पृष्ठ इसे एकCompactLogix 2 एमबी एनईटी नियंत्रक, जबकि 5370 L3 उत्पाद प्रोफाइल सूची2 एमबी उपयोगकर्ता स्मृति,डीएलआर क्षमता के साथ दोहरी ईथरनेट,16 स्थानीय विस्तार मॉड्यूल, और32 ईथरनेट/आईपी नोड्स.
नियंत्रक में यह भी शामिल हैयूएसबीकनेक्टिविटी और छोटे से मध्यम आकार के नेटवर्क मशीन अनुप्रयोगों के लिए तैनात है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | 1769-L33ER |
| निर्माता | एलन-ब्रैडली / रॉकवेल ऑटोमेशन |
| उत्पाद का प्रकार | CompactLogix 5370 L3 ईथरनेट नियंत्रक |
| उपयोगकर्ता स्मृति | 2 एमबी |
| संचार | ईथरनेट, यूएसबी |
| ईथरनेट पोर्ट | 2 ईथरनेट/आईपी |
| नेटवर्क विशेषता | डीएलआर क्षमता |
| स्थानीय विस्तार मॉड्यूल | 16 |
| स्थानीय विस्तार I/O बिंदु | 512 |
| ईथरनेट/आईपी नोड्स | 32 |
| गहराई | 105 मिमी |
| अलगाव | 30V निरंतर, बुनियादी इन्सुलेशन |
| जीवनचक्र स्थिति | सक्रिय परिपक्व |
यह नियंत्रक अच्छी तरह से फिट बैठता हैमॉड्यूलर ऑटोमेशन कैबिनेट, पैकेजिंग उपकरण, सामग्री हैंडलिंग सिस्टम, प्रक्रिया स्किड और ईथरनेट/आईपी आधारित ओईएम मशीनेंजहां नियंत्रक को एक मध्यम I/O पैमाने और एक लचीला ईथरनेट आर्किटेक्चर का प्रबंधन करना चाहिए।
इसका सबसे मजबूत मूल्य उन परियोजनाओं में है जो पहले से ही CompactLogix ईथरनेट नियंत्रण पर निर्भर हैं,क्योंकि एक ही नियंत्रक वर्ग की जगह आमतौर पर कम व्यवधान के साथ मूल परियोजना संरचना और डिवाइस नेटवर्क लेआउट को संरक्षित करता है.
यह मॉडल के प्रकाशित मेमोरी आकार, स्थानीय विस्तार सीमा और दोहरी ईथरनेट वास्तुकला के आधार पर एक इंजीनियरिंग निष्कर्ष है।
प्रतिस्थापन कार्य के लिए 1769-L33ER से मेल खाना चाहिएमेमोरी का आकार, स्थानीय विस्तार पैमाने और ईथरनेट आर्किटेक्चर, न कि केवल उत्पाद परिवार द्वारा।
वास्तविक प्रणालियों में, व्यावहारिक मुद्दे हैं2 एमबी मेमोरी वर्ग,16-मॉड्यूल स्थानीय विस्तार, औरदोहरी ईथरनेट/आईपी डीएलआरसंरचना।
एक ही मॉडल से मिलान करना आमतौर पर प्रतिस्थापन के दौरान कॉन्फ़िगरेशन और नेटवर्क परिवर्तनों से बचने का सबसे साफ तरीका है।
Q1: 1769-L33ER किस प्रकार का नियंत्रक है?
यह एकCompactLogix 5370 L3 ईथरनेट नियंत्रकके साथ2 एमबी मेमोरी,दोहरी ईथरनेट/आईपी, औरयूएसबीकनेक्टिविटी।
Q2: यह किस अनुप्रयोग के लिए सबसे उपयुक्त है?
यह फिट बैठता हैछोटे से मध्यम आकार के नेटवर्क मशीन सिस्टमजो ईथरनेट/आईपी और मॉड्यूलर कॉम्पैक्ट आई/ओ पर निर्भर हैं लेकिन उच्च अंत 5370 एल3 गति मॉडल के बड़े गति पैमाने की आवश्यकता नहीं है।
प्रश्न 3: 2 एमबी मेमोरी का महत्व क्यों है?
क्योंकि नियंत्रक मेमोरी प्रभावित करता है कितना तर्क, डेटा हैंडलिंग, और मशीन-राज्य प्रबंधन एक परियोजना में रखा जा सकता है।
व्यावहारिक रूप से, यह मशीन के पैमाने को परिभाषित करने में मदद करता है जिसे नियंत्रक आराम से समर्थन कर सकता है।
प्रश्न 4: दोहरे ईथरनेट पोर्ट यहाँ क्यों महत्वपूर्ण हैं?
वे कॉम्पैक्ट मशीन प्रणालियों में ईथरनेट/आईपी नेटवर्किंग और डीएलआर लेआउट का समर्थन करते हैं।
वास्तविक प्रतिष्ठानों में, नेटवर्क डिजाइन अक्सर सीपीयू मेमोरी या रैक आकार के समान महत्वपूर्ण होता है।
Q5: आदेश देने से पहले क्या जांच की जानी चाहिए?
स्थापित नियंत्रक कोड की जाँच करें, पुष्टि करें2 एमबीस्मृति वर्ग, सत्यापित करें16-मॉड्यूलस्थानीय विस्तार की आवश्यकता, और सुनिश्चित करें कि मौजूदा मशीन एक ही दोहरी ईथरनेट कॉम्पैक्टलॉगिक्स लेआउट का उपयोग करता है।
