| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

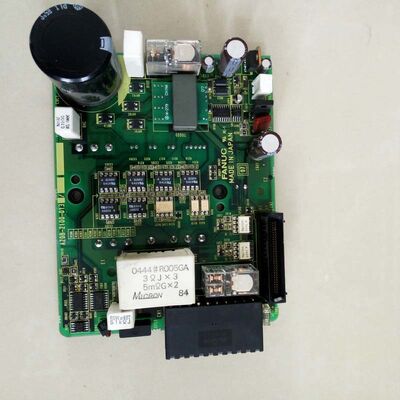

| मॉडल संख्या | A20B-2100-0133 |
A20B-2100 श्रृंखला FANUC के सर्वो एम्पलीफायर मॉड्यूल, स्पिंडल एम्पलीफायर मॉड्यूल और बिजली आपूर्ति मॉड्यूल के भीतर तैनात मुद्रित सर्किट बोर्डों की एक श्रृंखला तक फैली हुई है। A20B-2101 श्रृंखला के विपरीत, जो नियंत्रण तर्क बोर्डों पर केंद्रित है, A20B-2100 श्रृंखला पावर-स्टेज पीसीबी को भी कवर करती है - बोर्ड जो उच्च-वर्तमान स्विचिंग डिवाइस और डीसी बस हार्डवेयर के करीब संचालित होते हैं।
इस श्रृंखला के प्रमुख प्रतिनिधि कार्यात्मक सीमा का वर्णन करते हैं:
A20B-2100-0133 इस श्रृंखला का एक विशिष्ट बोर्ड है, जो ड्राइव फ़ंक्शन प्रदान करता है जिसके लिए इसे डिज़ाइन और निर्मित किया गया था।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A20B-2100-0133 |
| शृंखला | A20B-2100 |
| उत्पादक | फैनुक कॉर्पोरेशन |
| प्रकार | पीसीबी ड्राइव करें |
| आवेदन | FANUC सीएनसी ड्राइव सिस्टम |
FANUC सर्वो या स्पिंडल एम्पलीफायर मॉड्यूल में, पीसीबी स्टैक विभिन्न परतों पर अलग-अलग कार्य करता है। A20B-2100 श्रृंखला एक महत्वपूर्ण मध्यवर्ती परत पर है:
नियंत्रण बोर्ड (A20B-2101 श्रृंखला):सीएनसी से अक्ष आदेश प्राप्त करें, वर्तमान नियंत्रण एल्गोरिदम चलाएं, और आउटपुट गेट सिग्नल चलाएं। ये बोर्ड डिजिटल सिग्नल और अपेक्षाकृत कम बिजली को संभालते हैं।
ड्राइव/पावर बोर्ड (A20B-2100 श्रृंखला):नियंत्रण बोर्ड और उच्च-वर्तमान आईजीबीटी स्विचिंग उपकरणों के बीच इंटरफ़ेस। ये बोर्ड पावर ट्रांजिस्टर तक गेट ड्राइव सिग्नल ले जाते हैं, वर्तमान सेंसर से वर्तमान फीडबैक सिग्नल प्रबंधित करते हैं, हार्डवेयर-स्तरीय सुरक्षा यात्राएं लागू करते हैं, और कुछ वेरिएंट में सक्रिय पावर रूपांतरण कार्यों को संभालते हैं।
A20B-2100-0133 इस ड्राइव बोर्ड स्तर पर काम करता है - नियंत्रण बोर्ड के आदेशों को सटीक गेट टाइमिंग में अनुवादित करता है जिसे बिजली उपकरणों को विनियमित मोटर करंट उत्पन्न करने की आवश्यकता होती है।
ड्राइव मॉड्यूल पावर बोर्ड की खराबी:एक सर्वो या स्पिंडल मॉड्यूल एक ओवरकरंट अलार्म विकसित करता है जो ड्राइव को सक्षम करने पर तुरंत दिखाई देता है। उस क्षण मोटर सर्किट में करंट यह पुष्टि करता है कि नियंत्रण बोर्ड गेट सिग्नल भेज रहा है, लेकिन आउटपुट गलत है। A20B-2100-0133 ड्राइव बोर्ड को दोष के रूप में पहचाना गया है। बोर्ड प्रतिस्थापन सही आउटपुट व्यवहार को पुनर्स्थापित करता है।
नियोजित ड्राइव रखरखाव:उच्च-घंटे अल्फा-आई ड्राइव मॉड्यूल के निर्धारित ओवरहाल का संचालन करने वाली एक सुविधा ड्राइव पीसीबी रिफ्रेश प्रोग्राम के हिस्से के रूप में A20B-2100-0133 को प्रतिस्थापित करती है, जो उम्र से संबंधित विफलता से पहले बोर्ड की सेवा जीवन को रीसेट करती है।
Q1: मैं कैसे निर्धारित करूं कि A20B-2100-0133 या नियंत्रण बोर्ड (A20B-2101 श्रृंखला) विफल हो गया है?
एक विफल A20B-2100 ड्राइव बोर्ड आम तौर पर पावर आउटपुट लक्षणों का कारण बनता है - ओवरकरंट, असममित आउटपुट, या हार्डवेयर सुरक्षा ट्रिप। एक विफल A20B-2101 नियंत्रण बोर्ड आम तौर पर संचार या तर्क लक्षणों का कारण बनता है - FSSB संचार त्रुटियाँ, आउटपुट दोषों के बिना ड्राइव का तत्परता तक पहुँचने में विफल होना, या आदेशों की अनियमित प्रतिक्रिया। खराबी के लक्षण पहले आउटपुट चरण की ओर इशारा करते हैं - विशेष रूप से अलार्म जो लोड के तहत यात्रा करते हैं लेकिन कम-वर्तमान परीक्षण के दौरान नहीं - A20B-2100-0133 की ओर इशारा करते हैं।
Q2: क्या A20B-2100-0133 को बदलने के लिए सर्वो पैरामीटर परिवर्तन की आवश्यकता है?
नहीं, सर्वो और स्पिंडल पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में रखे जाते हैं, ड्राइव पीसीबी में नहीं। A20B-2100-0133 को बदलने से कोई सीएनसी पैरामीटर नहीं बदलता है। सिस्टम को फिट करने और पावर देने के बाद, ड्राइव को सीएनसी के साथ सामान्य संचार फिर से स्थापित करना चाहिए और मौजूदा पैरामीटर सेट के तहत संचालन फिर से शुरू करना चाहिए। पूर्ण उत्पादन पर लौटने से पहले धीमी गति से सत्यापित करें।
Q3: क्या A20B-2100-0133 विशिष्ट ड्राइव मॉड्यूल वर्तमान रेटिंग के साथ संगत है या इसका उपयोग एक सीमा में किया जाता है?
A20B-2100 श्रृंखला में ड्राइव पीसीबी अक्सर मॉड्यूल परिवार के भीतर वर्तमान रेटिंग की एक सीमा के लिए सामान्य होते हैं - पावर डिवाइस वर्तमान रेटिंग के साथ बदलते हैं, लेकिन नियंत्रण और ड्राइव बोर्ड तर्क पूरी रेंज में समान रहता है। स्थापित मॉड्यूल की रेटिंग को कवर करने वाले A20B-2100-0133 को सत्यापित करने का आदेश देने से पहले ड्राइव नेमप्लेट और स्पेयर पार्ट्स सूची के खिलाफ क्रॉस-रेफरेंस से विशिष्ट मॉड्यूल मॉडल की पुष्टि करें।
Q4: ड्राइव मॉड्यूल के अंदर A20B-2100-0133 तक पहुंचने से पहले कौन से सुरक्षा कदम लागू होते हैं?
मुख्य बिजली हटा दिए जाने के बाद ड्राइव मॉड्यूल की डीसी बस खतरनाक वोल्टेज बनाए रखती है। लागू मॉड्यूल के लिए FANUC रखरखाव मैनुअल में निर्दिष्ट कैपेसिटर डिस्चार्ज समय की अनुमति दें - या मॉड्यूल हाउसिंग खोलने से पहले कैलिब्रेटेड डीसी वोल्टमीटर से पुष्टि करें कि बस सुरक्षित सीमा से नीचे है। A20B-2100-0133 सामान्य सेवा में बस वोल्टेज स्तर पर संचालित होता है; यह सुनिश्चित करना कि बस पूरी तरह से डिस्चार्ज हो जाए, एक अपरिहार्य सुरक्षा आवश्यकता है।
Q5: क्या A20B-2100-0133 को बदलने के बजाय मरम्मत की जा सकती है?
विशेषज्ञ सेवा केंद्रों द्वारा FANUC ड्राइव पीसीबी की घटक-स्तरीय मरम्मत की पेशकश की जाती है। A20B-2100 ड्राइव बोर्ड परिवार के लिए, मरम्मत तकनीकी रूप से तब संभव है जब विफलता में गेट ड्राइवर आईसी, करंट सेंस रेसिस्टर्स या सुरक्षा घटकों जैसे अलग-अलग घटक शामिल हों। उत्पादन-महत्वपूर्ण मशीनों के लिए जहां टर्नअराउंड समय महत्वपूर्ण है, A20B-2100-0133 के साथ बोर्ड-फॉर-बोर्ड प्रतिस्थापन आमतौर पर मरम्मत की तुलना में तेज़ होता है। आवेदन की तात्कालिकता और बजट के आधार पर दोनों विकल्प मान्य हैं।
