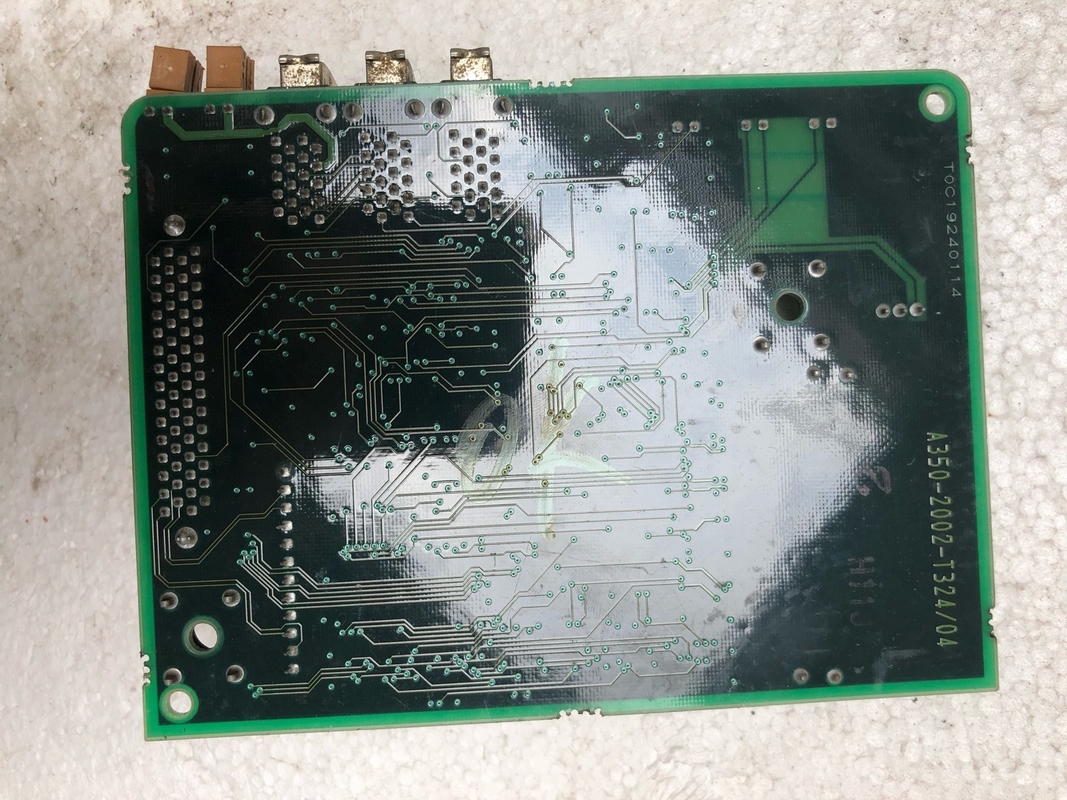

A350-2002-T324 Fanuc सर्किट बोर्ड

A350-2002-T324∙ FANUC A350 पीसीबी विनिर्माण संख्या ∙ A20B-2002 आई/ओ और इंटरफेस बोर्ड परिवार / सीएनसी ऑपरेटर पैनल पीसीबी

A350-2002 ️ A20B-2002 बोर्डों के लिए विनिर्माण पहचान

जैसा कि A350-2101-Txxx निर्माण संख्या A20B-2101 ड्राइव बोर्डों के अनुरूप है,A350-2002-Txxxसंख्याओं में बोर्डों की पहचानA20B-2002A20B-2002 श्रृंखला सीएनसी इंटरफ़ेस और I/O बोर्डों की एक श्रृंखला को कवर करती है जो सीएनसी नियंत्रक और मशीन के ऑपरेटर-आधारित घटकों के बीच स्थित हैं।

A350-2002-T324 इस परिवार में एक विशिष्ट बोर्ड के लिए निर्माण लेबल है। इसका T324 प्रत्यय A350-2002 निर्माण श्रृंखला के भीतर ड्राइंग संशोधन पहचानकर्ता है।

मुख्य उत्पाद जानकारी

A20B-2002 बोर्ड परिवार ️ आई/ओ, बैकप्लेन और ऑपरेटर इंटरफ़ेस

A20B-2002 श्रृंखला FANUC सीएनसी नियंत्रण प्रणालियों के भीतर कई कार्यों को पूरा करती हैः

ऑपरेटर पैनल I/O बोर्ड:इस श्रृंखला के सबसे व्यापक रूप से मान्यता प्राप्त उत्पादों में 48DI/32DO ऑपरेटर पैनल I/O बोर्ड शामिल हैं जिसमें A20B-2002-0520 (MPG इंटरफ़ेस के साथ) और A20B-2002-0521 (MPG के बिना) शामिल हैं।ये बोर्ड ऑपरेटर के भौतिक नियंत्रणों (पुशबटन्स) के बीच स्थित हैं, स्विच, सूचक दीपक) और सीएनसी के पीएमसी, आई/ओ लिंक सीरियल बस के माध्यम से पैनल स्विच से 48 डिजिटल इनपुट और पैनल लैंप के लिए 32 डिजिटल आउटपुट को संभालते हैं।

बैकप्लेन और रैक इंटरफेस बोर्डःइस श्रृंखला के अन्य बोर्ड सीएनसी नियंत्रण रैक असेंबली के लिए बैकप्लेन पीसीबी के रूप में कार्य करते हैं, मल्टी-स्लॉट सीएनसी कार्ड असेंबली के लिए बस बुनियादी ढांचा प्रदान करते हैं।ये बोर्ड एक साझा बैकप्लेन बस के माध्यम से एक ही रैक में कई मॉड्यूल कार्ड को शारीरिक रूप से जोड़ते हैं.

इंटरफ़ेस मॉड्यूलःAdditional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

A350-2002-T324 विनिर्माण संख्या इस कार्यात्मक परिवार के भीतर एक विशिष्ट बोर्ड को मैप करती है।

अनुप्रयोग परिदृश्य

ऑपरेटर पैनल I/O त्रुटिःआई-सीरीज सीएनसी में अनियमित ऑपरेटर पैनल व्यवहार विकसित होता है, विशिष्ट बटन प्रतिक्रिया नहीं करते हैं, संकेतक लैंप सही ढंग से रोशनी करने में विफल रहते हैं। बोर्ड-स्तरीय दोष का पता A350-2002-T324 पर लगाया जाता है।बोर्ड को बदलने से ऑपरेटर पैनल का पूर्ण I/O कार्य बहाल हो जाता है.

पैनल इंटरफेस बोर्ड की पहचानःरखरखाव के दौरान, एक तकनीशियन सीएनसी नियंत्रण इकाई निरीक्षण के दौरान बोर्ड के लेबल से ए 350-2002-टी 324 की पहचान करता है।रखरखाव दस्तावेजों के साथ इस निर्माण संख्या क्रॉस-संदर्भ बोर्ड के कार्य और सही प्रतिस्थापन की पुष्टि करता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: I/O लिंक A350-2002-T324 को CNC से कैसे जोड़ता है?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). आई/ओ लिंक मास्टर सीएनसी में है; ए350-2002-टी324 (या इसके ए20बी-2002 समकक्ष) एक गुलाम नोड है। प्रत्येक आई/ओ लिंक स्कैन चक्र में सभी 48 इनपुट राज्य और 32 आउटपुट कमांड प्रेषित किए जाते हैं।यह सीएनसी के लिए प्रत्येक स्विच और दीपक से व्यक्तिगत वायर्ड कनेक्शन की जरूरत की जगह लेता है.

Q2: A350-2002-T324 और वाणिज्यिक A20B-2002-xxxx नंबर के बीच अंतर क्या है?

A350-2002-T324 पीसीबी निर्माण संख्या है, जो बोर्ड पर छपे हुए FANUC के आंतरिक विनिर्माण ड्राइंग संदर्भ है।A20B-2002-xxxx वाणिज्यिक आदेश संख्या है जो खरीद और रखरखाव मैनुअल में उपयोग की जाती है. दोनों संदर्भ एक ही भौतिक पीसीबी की पहचान करते हैं। निर्माण संख्या बोर्ड लेबल से पढ़ी जाती है; वाणिज्यिक संख्या स्पेयर पार्ट्स सूचियों और खरीद दस्तावेजों में पाई जाती है।

प्रश्न 3: क्या सीएनसी के पीएमसी कार्यक्रम को अपडेट किए बिना ए350-2002 बोर्ड को बदला जा सकता है?

हाँ. पीएमसी सीढ़ी कार्यक्रम विशिष्ट बोर्ड हार्डवेयर संस्करण द्वारा नहीं I/O लिंक पते द्वारा I/O को संबोधित करता है।एक ही I/O लिंक पते पर सही ढंग से कॉन्फ़िगर किए गए प्रतिस्थापन बोर्ड के साथ एक विफल A350-2002-T324 को बदलना PMC के I/O संचार को पारदर्शी रूप से बहाल करता हैएक समान बोर्ड के प्रतिस्थापन के लिए पीएमसी कार्यक्रम में कोई बदलाव की आवश्यकता नहीं है।

प्रश्न 4: एक सीएनसी प्रणाली में कितने ए350-2002 (ए20बी-2002) बोर्डों को जोड़ा जा सकता है?

आई/ओ लिंक एक डेज़ी-चेन कॉन्फ़िगरेशन में कई स्लेव नोड्स का समर्थन करता है।नोड्स की अधिकतम संख्या सीएनसी की I/O लिंक क्षमता पर निर्भर करती है ️ प्रत्येक नोड I/O लिंक पते की एक परिभाषित संख्या पर कब्जा करता हैअधिकांश आई-सीरीज सीएनसी प्रणालियों के लिए, आई/ओ लिंक मशीन आई/ओ, पावर मैग्नेटिक्स कैबिनेट के लिए आई/ओ इकाइयों के साथ कई ऑपरेटर पैनल बोर्डों को समायोजित करने के लिए पर्याप्त नोड्स का समर्थन करता है,और अन्य परिधीय इंटरफेस.

Q5: क्या A350-2002-T324 को बदलने के लिए किसी भी I/O लिंक पते को फिर से कॉन्फ़िगर करने की आवश्यकता होती है?

केवल यदि प्रतिस्थापन बोर्ड को विफल बोर्ड की तुलना में एक अलग I/O लिंक नोड पते के साथ कॉन्फ़िगर किया गया है.एक ही पते पर एक समान रूप से कॉन्फ़िगर किए गए बोर्ड के साथ मानक प्रतिस्थापन के लिए किसी भी रीकॉन्फिगरेशन की आवश्यकता नहीं होती हैयदि प्रतिस्थापन बोर्ड में एक अलग पता विन्यास है, तो सीएनसी के आई/ओ लिंक पैरामीटर सेटिंग्स को मैच करने के लिए अपडेट किया जाना चाहिए।प्रतिस्थापन स्थापित करने से पहले मशीन के विद्युत प्रलेखन से पता विन्यास की जांच करें.
