| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

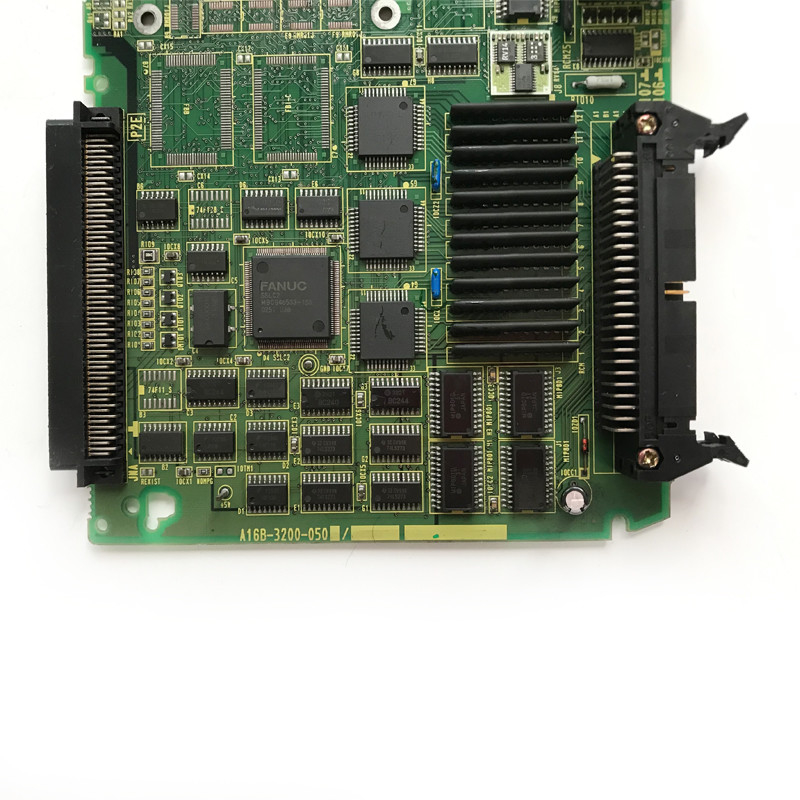

| मॉडल संख्या | ए16बी-3200-0500 |
FANUC की श्रृंखला 0i-BI/O बोर्ड विभिन्न एप्लिकेशन आवश्यकताओं के लिए दो कॉन्फ़िगरेशन में मौजूद है:
डेटा सर्वर के साथ:इसमें एक एकीकृत स्थानीय भंडारण फ़ंक्शन शामिल है - सीएनसी के भीतर एक कॉम्पैक्ट फ्लैश या हार्ड डिस्क भंडारण क्षेत्र जो बड़े हिस्से के कार्यक्रमों को स्थानीय रूप से संग्रहीत करने और सीएनसी निष्पादन बफर में स्ट्रीम करने की अनुमति देता है। जटिल, लंबे प्रोग्रामों के लिए उपयोगी जो सीएनसी की मानक प्रोग्राम मेमोरी में फिट होने के लिए बहुत बड़े हैं।
डेटा सर्वर के बिना (A16B-3200-0500):स्थानीय भंडारण हार्डवेयर के बिना I/O बोर्ड। यह 0i-B सिस्टम के लिए सही संस्करण है जहां आंशिक प्रोग्राम सीधे CNC की प्रोग्राम मेमोरी में लोड किए जाते हैं, या जहां DNC प्रोग्राम स्ट्रीमिंग को ऑन-बोर्ड डेटा सर्वर स्टोरेज यूनिट के बजाय ईथरनेट या RS-232C इंटरफ़ेस के माध्यम से नियंत्रित किया जाता है।
गलत वेरिएंट को फिट करना - डेटा सर्वर के बजाय बिना - हार्डवेयर जोड़ता है जिसकी सिस्टम सॉफ़्टवेयर अपेक्षा नहीं करता है, संभावित रूप से कॉन्फ़िगरेशन अलार्म का कारण बनता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए16बी-3200-0500 |
| सीएनसी प्रणाली | FANUC सीरीज 0i-B (F0i-B) |
| प्रकार | I/O बोर्ड (डेटा सर्वर के बिना) |
| इंटरफ़ेस | 0i-B सीएनसी के लिए मशीन I/O |
| शृंखला | ए16बी-3200 |
0i-B नियंत्रण इकाई के भीतर, I/O बोर्ड सीएनसी के आंतरिक पीएमसी और मशीन के विद्युत उपकरणों के बीच सिग्नल एक्सचेंज को संभालता है:
इनपुट:स्थिति स्विच, हाइड्रोलिक दबाव सेंसर, दरवाजा इंटरलॉक, शीतलक स्तर सेंसर, ऑपरेटर पैनल स्विच, और सुरक्षा रिले स्थिति सिग्नल। पीएमसी मशीन की स्थिति की निगरानी के लिए प्रत्येक स्कैन चक्र में इन इनपुट को पढ़ता है।
आउटपुट:कूलेंट पंप रिले, स्पिंडल ब्रेक रिलीज, एक्सिस ब्रेक रिलीज, हाइड्रोलिक वाल्व कंट्रोल, टूल चेंजर मोटर कमांड, इंडिकेटर लैंप कंट्रोल और ऑपरेटर पैनल एलईडी ड्राइवर। मशीन अनुक्रमों को नियंत्रित करने के लिए पीएमसी इन आउटपुट को लिखता है।
A16B-3200-0500 भौतिक इंटरफ़ेस - टर्मिनल कनेक्शन, सिग्नल कंडीशनिंग और बस इंटरफ़ेस प्रदान करता है - जो इस सिग्नल एक्सचेंज को संभव बनाता है।
0i-B सीएनसी I/O बोर्ड दोष:एक FANUC 0i-B सीएनसी मशीनिंग केंद्र यादृच्छिक PMC I/O अलार्म विकसित करता है - विशिष्ट मशीन फ़ंक्शन बिना किसी यांत्रिक दोष के रुक-रुक कर विफल हो जाते हैं। परीक्षण से पुष्टि होती है कि I/O बोर्ड मशीन फ़ील्ड उपकरणों और PMC के बीच सिग्नलों को सही ढंग से पारित करने में विफल हो रहा है। A16B-3200-0500 प्रतिस्थापन विश्वसनीय I/O संचार को पुनर्स्थापित करता है।
सीएनसी नियंत्रण इकाई बहाली:मशीन से निकाली गई श्रृंखला 0i-B नियंत्रण इकाई को पुन: उपयोग के लिए पुनर्निर्मित किया जाता है। अगली स्थापना के लिए एक ज्ञात-अच्छी नियंत्रण इकाई प्रदान करने के लिए A16B-3200-0500 I/O बोर्ड को अन्य पुराने घटकों के साथ बदल दिया गया है।
Q1: मैं कैसे पुष्टि करूं कि 0i-B सिस्टम को "डेटा सर्वर के बिना" संस्करण की आवश्यकता है?
भाग संख्या A16B-3200-0500 के लिए मौजूदा I/O बोर्ड लेबल की जाँच करें। यदि यह इस संख्या को पढ़ता है, तो सिस्टम बिना-डेटा-सर्वर संस्करण का उपयोग करने की पुष्टि करता है। वैकल्पिक रूप से, लागू 0i-B नियंत्रक प्रकार के लिए सीएनसी सिस्टम के हार्डवेयर कॉन्फ़िगरेशन दस्तावेज़ (कनेक्शन मैनुअल) की जांच करें - यह निर्दिष्ट करेगा कि उस कॉन्फ़िगरेशन के लिए कौन सा I/O बोर्ड संस्करण सही है।
Q2: क्या A16B-3200-0500 प्रतिस्थापन के लिए PMC प्रोग्राम में बदलाव की आवश्यकता है?
नहीं, पीएमसी प्रोग्राम मशीन I/O को I/O पते से संबोधित करता है - विशिष्ट बोर्ड हार्डवेयर द्वारा नहीं। A16B-3200-0500 को सही ढंग से फिट किए गए प्रतिस्थापन के साथ बदलने से किसी भी PMC प्रोग्राम संशोधन की आवश्यकता के बिना I/O संचार बहाल हो जाता है। उत्पादन फिर से शुरू करने से पहले यह पुष्टि करने के लिए कि प्रतिस्थापन बोर्ड सही ढंग से काम कर रहा है, फिटिंग के बाद सभी मशीन I/O कार्यों को सत्यापित करें।
Q3: कौन से अलार्म दर्शाते हैं कि A16B-3200-0500 विफल हो गया है?
I/O लिंक संचार त्रुटियों से संबंधित पीएमसी अलार्म कोड, यादृच्छिक या लगातार I/O पता त्रुटियां जो फ़ील्ड डिवाइस दोषों के अनुरूप नहीं होती हैं, और आंतरायिक मशीन अनुक्रम विफलताएं जो विशिष्ट I/O पते पर वापस आती हैं, ये सभी I/O बोर्ड समस्या की ओर इशारा करते हैं। यह निष्कर्ष निकालने से पहले कि बोर्ड विफल हो गया है, पुष्टि करें कि फ़ील्ड वायरिंग, सेंसर और एक्चुएटर बरकरार हैं।
Q4: क्या A16B-3200-0500 का उपयोग सभी 0i-B सीएनसी मॉडल या विशिष्ट वेरिएंट पर किया जाता है?
FANUC सीरीज 0i-B (F0i-B) नियंत्रण के लिए A16B-3200-0500 की पुष्टि की गई है। 0i-B परिवार के भीतर, मशीनिंग सेंटर वेरिएंट (0i-MB), टर्निंग सेंटर वेरिएंट (0i-TB), और अन्य कॉन्फ़िगरेशन हैं। I/O बोर्ड इन वेरिएंट्स में सामान्य हो सकता है क्योंकि यह मशीन प्रकार की परवाह किए बिना 0i-B नियंत्रण इकाई में समान हार्डवेयर स्लॉट प्रदान करता है। ऑर्डर देने से पहले विशिष्ट नियंत्रक के स्पेयर पार्ट्स की सूची से पुष्टि करें।
Q5: A16B-3200-0500 को बदलने से पहले किस डेटा का बैकअप लेना होगा?
I/O बोर्ड में सीएनसी पैरामीटर या प्रोग्राम नहीं हैं। हालाँकि, किसी भी सीएनसी रखरखाव से पहले एहतियात के तौर पर, एक पूर्ण एसआरएएम बैकअप करें - सभी सीएनसी पैरामीटर, पार्ट प्रोग्राम, टूल डेटा और पीएमसी लैडर प्रोग्राम को बाहरी मीडिया में सहेजें। यह सुनिश्चित करता है कि यदि रखरखाव के दौरान कोई अप्रत्याशित घटना घटती है तो डेटा पुनर्प्राप्ति संभव है।
