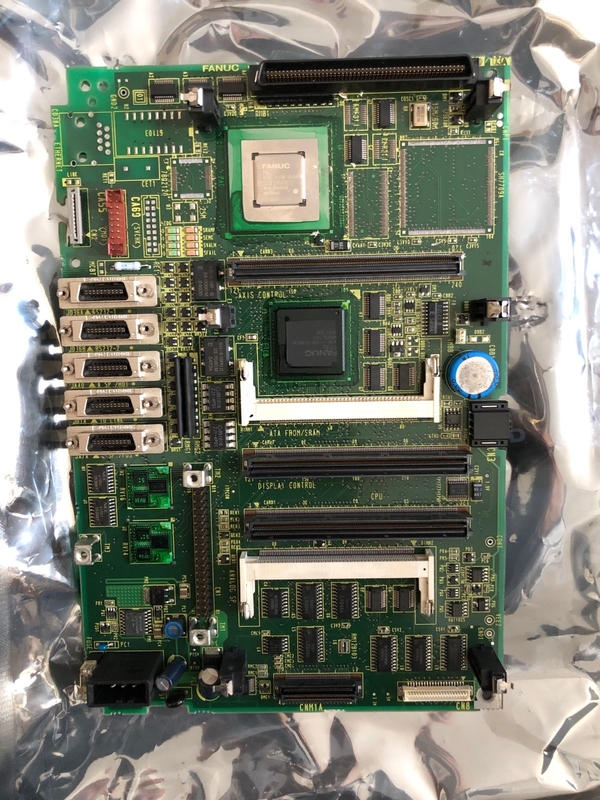

नया मूल FANUC मुख्य बोर्ड A20B-8101-0280 मुफ़्त त्वरित शिपिंग

A20B-8101-0280∙ FANUC शून्य i-C (सीरीज 0i-C) मुख्य पीसीबी ∙ MMX पेंटियम / बहु-अक्ष / पीसी कार्य / प्लग-इन मॉड्यूल

सीरीज 0i-C ️ जहां शून्य i प्लेटफार्म परिपक्व हुआ

FANUC सीरीज़ 0i-C (Zero i Model C) 0i प्लेटफॉर्म की तीसरी हार्डवेयर पीढ़ी है। प्रत्येक क्रमिक 0i पीढ़ी ने क्षमता में सार्थक सुधार लायाः

0i-A (पहली पीढ़ी):0i हार्डवेयर आर्किटेक्चर की स्थापना की ∙ 486DX2 प्रसंस्करण के साथ एक लागत अनुकूलित सीएनसी और बुनियादी मशीनिंग और टर्निंग अनुप्रयोगों के लिए एक छोटा I/O पूरक।

0i-B (दूसरी पीढ़ी):बोर्ड आर्किटेक्चर को परिष्कृत किया, सर्वो और धुरी पैरामीटर क्षमताओं में सुधार किया, और संचार विकल्पों का विस्तार किया।

0i-C (तीसरी पीढ़ी):एमएमएक्स पेंटियम प्रोसेसर में अपग्रेड किया गया है, जो पहले की पीढ़ियों के 486डीएक्स2 वर्ग के हार्डवेयर से प्रोसेसिंग प्रदर्शन में महत्वपूर्ण वृद्धि है।0i-C ने मानक के रूप में अंतर्निहित पीसी फ़ंक्शन को भी पेश कियासीएनसी को ईथरनेट पर संवाद करने और सीधे नियंत्रण इकाई पर एचएमआई अनुप्रयोगों का समर्थन करने की अनुमति देता है।

A20B-8101-0280 इस 0i-C पीढ़ी के लिए मुख्य पीसीबी (मास्टर बोर्ड) है।

प्रमुख विनिर्देश

अंतर्निहित पीसी कार्य आधुनिक उत्पादन वातावरण के लिए कनेक्टिविटी

0i-C पीढ़ी के अंतर्निहित पीसी कार्य सीएनसी को अनुमति देते हैंः

• डीएनसी कार्यक्रम स्ट्रीमिंग के लिए ईथरनेट के माध्यम से संयंत्र नेटवर्क से कनेक्ट करें
• एमईएस प्रणालियों के लिए उत्पादन की गिनती और मशीन की स्थिति की रिपोर्ट करने वाले डेटा संग्रह कार्य चलाएं
• कनेक्टेड पीसी से दूरस्थ निगरानी और निदान का समर्थन करें
• सीएनसी और नेटवर्क स्टोरेज के बीच ट्रांसफर प्रोग्राम और पैरामीटर

ये क्षमताएं पहले की 0i पीढ़ियों में जोड़ी गई थीं; 0i-C पर, वे मुख्य बोर्ड की मानक वास्तुकला के हिस्से के रूप में आती हैं।

अनुप्रयोग परिदृश्य

0i-C सीएनसी मुख्य बोर्ड की विफलता:एक FANUC 0i-C सीएनसी मशीनिंग केंद्र बूट करने में विफल रहता है, मुख्य पीसीबी की ओर इशारा करते हुए सिस्टम अलार्म कोड प्रदर्शित करता है। मेमोरी मॉड्यूल और बिजली की आपूर्ति बरकरार होने की पुष्टि के बाद, A20B-8101-0280 को प्रतिस्थापित किया जाता है।प्रणाली FROM मॉड्यूल से पुनः लोड होती है और सामान्य संचालन को फिर से शुरू करती है.

ईथरनेट कनेक्टिविटी बहाल करनाःएक 0i-C सीएनसी बोर्ड स्तर की खराबी के बाद अपना ईथरनेट कनेक्शन खो देता है। A20B-8101-0280 को बदलने से अन्य सभी सीएनसी क्षमताओं के साथ अंतर्निहित ईथरनेट पोर्ट फ़ंक्शन बहाल हो जाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: A20B-8101-0280 से कौन से प्लग-इन मॉड्यूल कनेक्ट होते हैं?

A20B-8101-0280 FROM (फ्लैश ROM ¢ सीएनसी सिस्टम सॉफ्टवेयर), SRAM (बैटरी समर्थित पैरामीटर और कार्यक्रम भंडारण), वैकल्पिक DRAM विस्तार मॉड्यूल के लिए मॉड्यूल स्लॉट प्रदान करता है,और ग्राफिक्स या संचार विकल्प बोर्डस्थापित मॉड्यूलों का विन्यास 0i-C सीएनसी प्रणाली की विशिष्ट क्षमताओं को निर्धारित करता है।

Q2: क्या A20B-8101-0280 0i-MC (मशीनिंग सेंटर) और 0i-TC (टर्निंग सेंटर) दोनों कॉन्फ़िगरेशन के साथ संगत है?

मुख्य बोर्ड हार्डवेयर 0i-C प्लेटफॉर्म पर मशीन के प्रकार के बावजूद आम है।T = टर्निंग सेंटर) को FROM मॉड्यूल की सामग्री द्वारा निर्धारित किया जाता हैएक ही A20B-8101-0280 दोनों की सेवा करता है, जिसमें सीएनसी प्रकार सॉफ्टवेयर स्तर पर हल किया जाता है।

Q3: A20B-8101-0280 को बदलने से पहले कौन से डेटा का बैकअप लिया जाना चाहिए?

मुख्य बोर्ड को हटाने से पहले, बैकअपः सभी सीएनसी मापदंडों, भाग कार्यक्रमों, उपकरण ऑफसेट डेटा, काम ऑफसेट डेटा, और पीएमसी सीढ़ी कार्यक्रम। ये आइटम SRAM और FROM मॉड्यूल में रहते हैं,लेकिन एक पूर्ण बैकअप वसूली सुनिश्चित करता है भले ही एक मॉड्यूल प्रतिस्थापन के दौरान एक समस्या विकसित करता है. एक साथ मेमोरी कार्ड, यूएसबी (जब समर्थित हो), और आरएस-232सी पीसी बैकअप पर बैकअप स्टोर करें.

प्रश्न 4: क्या A20B-8101-0280 के अंतर्निहित पीसी कार्य को बोर्ड प्रतिस्थापन के बाद अलग विन्यास की आवश्यकता होती है?

ईथरनेट और पीसी फ़ंक्शन पैरामीटर (आईपी पता, सबनेट मास्क, गेटवे, डीएनसी सर्वर सेटिंग्स) सीएनसी के पैरामीटर मेमोरी में संग्रहीत होते हैं ️ मुख्य बोर्ड में नहीं।एक प्रतिस्थापन A20B-8101-0280 स्थापित करने के बाद, इन मापदंडों बैकअप से बहाल कर रहे हैं और ईथरनेट समारोह सामान्य रूप से फिर से शुरू करना चाहिए. यदि प्रतिस्थापन बोर्ड का मैक पता अलग है,संयंत्र नेटवर्क विन्यास में डीएचसीपी आरक्षण या स्थिर आईपी असाइनमेंट अद्यतन करें.

Q5: मुख्य बोर्ड हार्डवेयर के मामले में 0i-C की तुलना 0i-D पीढ़ी से कैसे की जाती है?

0i-D पीढ़ी A20B-8200-xxxx श्रृंखला के मुख्य बोर्डों का उपयोग करती है, जो एक अलग हार्डवेयर पीढ़ी है जिसमें अद्यतन प्रोसेसर आर्किटेक्चर, उच्च DRAM क्षमता और अद्यतन पीसी फ़ंक्शन इंटरफ़ेस है।A20B-8101-0280 (0i-C) और A20B-8200-xxxx (0i-D) मुख्य बोर्ड विनिमेय नहीं हैं0i-C हार्डवेयर पर निर्मित सिस्टम अपने पूरे सेवा जीवन के लिए 0i-C मुख्य बोर्डों के साथ काम करना जारी रखते हैं।
