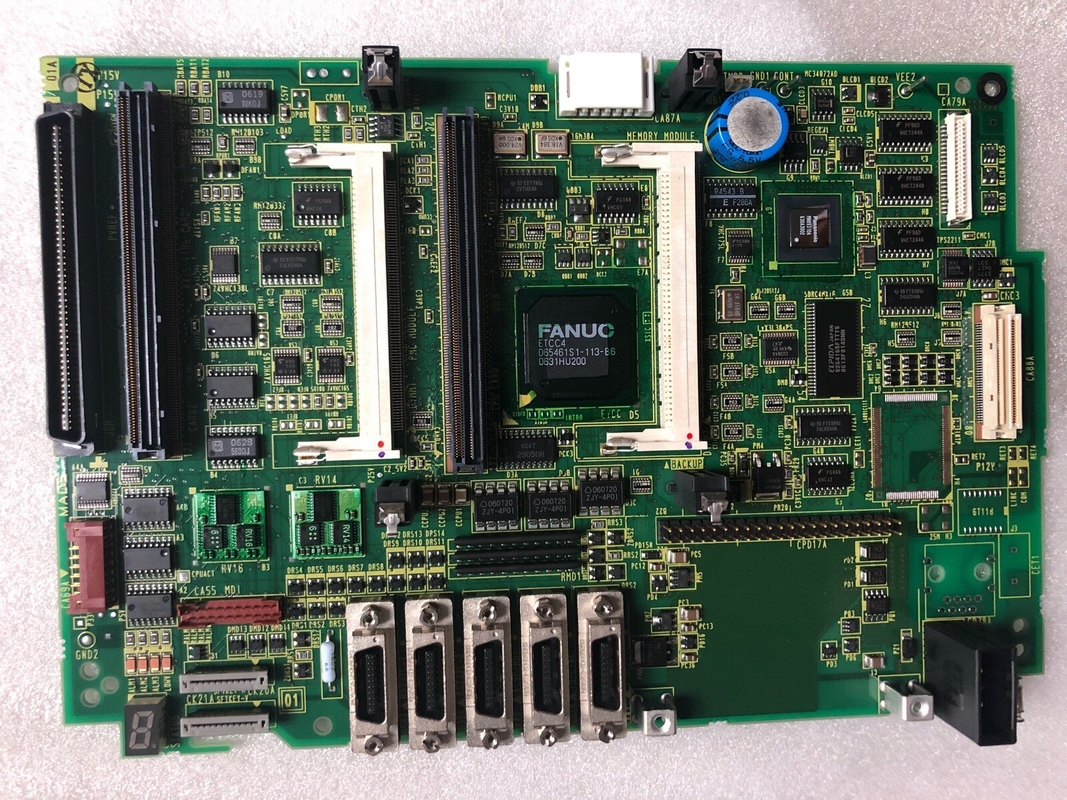

नया मूल FANUC सर्किट बोर्ड A20B-8101-0402 A20B81010402

A20B-8101-0402 | FANUC सीरीज 32i-A मुख्य पीसीबी A6 - 2 पथ / 12 अक्ष / मल्टी-पाथ सीएनसी मास्टर बोर्ड / हाई-एंड प्लेटफार्म

शृंखला 32आई-ए - क्षमता स्तर

FANUC के 30i/31i/32i उत्पाद परिवार के भीतर, प्रत्येक श्रृंखला अक्ष गणना और पथ क्षमता के आधार पर एक विशिष्ट स्थान रखती है:

सीरीज 30आई-ए:10 पथ, 40 अक्षों तक (32 फ़ीड अक्ष + 8 स्पिंडल) - सबसे जटिल मल्टी-स्पिंडल और मल्टी-पाथ मशीनों के लिए।

सीरीज 31आई-ए:4 पथ, 26 अक्षों तक (20 फ़ीड अक्ष + 6 स्पिंडल) - उन्नत बहु-पथ मशीनों के लिए।

सीरीज 32आई-ए:2 पथ, 12 अक्षों तक (9 फ़ीड अक्ष + 3 स्पिंडल) - उच्च क्षमता वाले 2-पथ मोड़ केंद्रों, कंपाउंड मशीनों और उन्नत मशीनिंग केंद्रों के लिए।

32i-A इस उच्च-स्तरीय परिवार के प्रवेश स्तर पर है। यह उन अनुप्रयोगों के लिए 30i/31i/32i प्लेटफ़ॉर्म की पूर्ण क्षमता सूट - नैनो इंटरपोलेशन, एआई सर्वो, एचआरवी 4 उच्च-प्रतिक्रिया नियंत्रण और बहु-पथ प्रोग्राम समन्वय लाता है, जिनके लिए 2 पथ और 12 अक्षों तक की आवश्यकता होती है लेकिन 30i या 31i के बड़े कॉन्फ़िगरेशन की आवश्यकता नहीं होती है।

A20B-8101-0402 A6 मुख्य बोर्ड मास्टर पीसीबी है जो इस सभी क्षमता का आधार है।

मुख्य विशिष्टताएँ

32i-A को एक हाई-एंड प्लेटफ़ॉर्म क्या बनाता है?

0i श्रृंखला और 32i-A श्रृंखला के बीच क्षमता अंतर FANUC सीएनसी विकास के दशकों को दर्शाता है:

नैनो प्रक्षेप:32i-A माइक्रोमीटर रिज़ॉल्यूशन के बजाय नैनो-मीटर रिज़ॉल्यूशन पर सर्वो कमांड की गणना करता है। उच्च फ़ीडरेट पर, यह बेहतर कमांड रिज़ॉल्यूशन कम उच्च-आवृत्ति वेग तरंग के साथ चिकनी सतहों का उत्पादन करता है।

एआई सर्वो (अनुकूली सर्वो):सीएनसी लगातार सर्वो अक्ष प्रतिक्रिया की निगरानी करता है और पूरे काटने के चक्र में घर्षण, थर्मल विस्तार और लोड भिन्नता की भरपाई के लिए वास्तविक समय में लाभ को समायोजित करता है। यह परिचालन स्थितियों की पूरी श्रृंखला में लगातार सर्वो कठोरता बनाए रखता है।

बहु-पथ कार्यक्रम समन्वय:दो स्वतंत्र प्रोग्राम पथ एक साथ निष्पादित होते हैं, अंतर-पथ सिंक्रनाइज़ेशन कमांड पथों के बीच समन्वित आंदोलन की अनुमति देते हैं। एक ट्विन-स्पिंडल, ट्विन-बुर्ज टर्निंग सेंटर एक निरंतर मशीनिंग अनुक्रम में दो बुर्जों को सिंक्रनाइज़ करने के लिए इसका उपयोग करता है।

HRV4 वर्तमान नियंत्रण:चौथी पीढ़ी का उच्च प्रतिक्रिया वेक्टर वर्तमान नियंत्रण उच्च अद्यतन दरों पर सर्वो वर्तमान लूप चलाता है, जो उच्च गति, उच्च परिशुद्धता काटने के लिए आवश्यक सर्वो कठोरता और गड़बड़ी अस्वीकृति प्रदान करता है।

A20B-8101-0402 A6 मुख्य बोर्ड वह हार्डवेयर है जो इन क्षमताओं को होस्ट करता है - उन्हें वितरित करने के लिए आवश्यक प्रसंस्करण वास्तुकला, बस कनेक्टिविटी और मॉड्यूल विस्तार बुनियादी ढांचा प्रदान करता है।

अनुप्रयोग परिदृश्य

कंपाउंड मशीन पर 32i-A सीएनसी विफलता:FANUC 32i-A नियंत्रण के साथ एक ट्विन-स्पिंडल टर्निंग सेंटर प्रारंभ करने में विफल रहता है। दोनों प्रोग्राम पथ निष्क्रिय हैं और डिस्प्ले कोई सामग्री नहीं दिखाता है। व्यवस्थित दोष अलगाव के बाद, A20B-8101-0402 मुख्य बोर्ड को विफल घटक के रूप में पहचाना जाता है। सही ढंग से कॉन्फ़िगर किए गए A6 बोर्ड के प्रतिस्थापन से दोनों नियंत्रण पथ पुनर्स्थापित हो जाते हैं।

नियोजित मुख्य बोर्ड प्रतिस्थापन:एक व्यापक 32i-A नियंत्रण इकाई नवीनीकरण करने वाली मशीन टूल मरम्मत सुविधा बोर्ड-स्तरीय नवीनीकरण के हिस्से के रूप में A20B-8101-0402 को प्रतिस्थापित करती है, यह सुनिश्चित करती है कि नवीनीकृत सीएनसी एक विश्वसनीय मुख्य बोर्ड के साथ अपनी अगली सेवा अवधि शुरू करती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: हार्डवेयर आर्किटेक्चर के संदर्भ में 32i-A, 31i-A से कैसे भिन्न है?

31i-A 4 नियंत्रण पथों और 26 अक्षों तक का समर्थन करता है; 32i-A 2 पथों और 12 अक्षों तक का समर्थन करता है। ये एक ही हार्डवेयर के सॉफ़्टवेयर-सीमित कॉन्फ़िगरेशन नहीं हैं - वे विभिन्न A20B-8101 उप-श्रृंखला से विभिन्न मुख्य बोर्ड हार्डवेयर का उपयोग करते हैं। A20B-8101-0402 32i-A के लिए विशिष्ट है और 31i-A या 30i-A मुख्य बोर्ड के साथ विनिमेय नहीं है।

Q2: A20B-8101-0402 को बदलने से पहले किस डेटा का बैकअप लेना होगा?

दोनों नियंत्रण पथों के लिए सभी सीएनसी पैरामीटर, दोनों पथ प्रोग्राम मेमोरी से सभी भाग प्रोग्राम, टूल ऑफ़सेट और ज्यामिति डेटा, कार्य समन्वय डेटा, पीएमसी सीढ़ी प्रोग्राम और डेटा, और सर्वो और स्पिंडल ट्यूनिंग पैरामीटर का बैकअप लें। 32i-A के मल्टी-पाथ कॉन्फ़िगरेशन का मतलब है कि सिंगल-पाथ सीएनसी की तुलना में दोगुने पैरामीटर बैकअप की आवश्यकता होती है। प्रतिस्थापन शुरू करने से पहले सीएनसी के ALL IO फ़ंक्शन के माध्यम से किसी बाहरी डिवाइस पर बैकअप करें।

Q3: क्या A20B-8101-0402 A6 बोर्ड सभी 32i-A विकल्प फ़ंक्शन का समर्थन करता है?

A6 बोर्ड प्रकार कॉन्फ़िगरेशन 32i-A नियंत्रण इकाई में विकल्प कार्ड के विशिष्ट संयोजनों का समर्थन करता है। कोई विशिष्ट विकल्प (HRV4, डुअल-चेक सुरक्षा, हाई-स्पीड रिमोट बफर) समर्थित है या नहीं, यह बोर्ड प्रकार के स्लॉट पूरक और स्थापित विकल्प कार्ड पर निर्भर करता है। 32i-A हार्डवेयर कनेक्शन मैनुअल में A6 बोर्ड प्रकार की क्षमताओं के विरुद्ध मशीन के हार्डवेयर विनिर्देश से विकल्प आवश्यकताओं की पुष्टि करें।

Q4: A20B-8101-0402 को फिट करने के बाद, किन कमीशनिंग चरणों की आवश्यकता है?

फिटिंग और पावर अप करने के बाद: पुष्टि करें कि दोनों प्रोग्राम पथ सही ढंग से आरंभ हुए हैं; सत्यापित करें कि एफएसएसबी सर्वो संचार दोनों पथों के सभी अक्षों के लिए स्थापित है; सभी स्पिंडल के लिए स्पिंडल इंटरफ़ेस संचार की जाँच करें; पुष्टि करें कि सभी पीएमसी I/O असाइनमेंट सही ढंग से प्रतिक्रिया दे रहे हैं; और पूर्ण-गति उत्पादन से पहले दोनों प्रोग्राम पथों को कम फ़ीडरेट पर चलाएँ। कस्टम सर्वो पैरामीटर ट्यूनिंग वाली मशीन के लिए, किसी भी पैरामीटर पुनर्स्थापना समस्याओं का पता लगाने के लिए ट्यून किए गए पैरामीटर के विरुद्ध पोस्ट-प्रतिस्थापन अक्ष व्यवहार की तुलना करें।

Q5: क्या A20B-8101-0402 मुख्य बोर्ड के लिए विशिष्ट ज्ञात विफलता मोड हैं?

A20B-8101 श्रृंखला के मुख्य बोर्ड निम्न से संबंधित विफलताओं को विकसित कर सकते हैं: बिजली आपूर्ति रेल पर पुराने इलेक्ट्रोलाइटिक कैपेसिटर (ऑपरेटिंग तापमान पर रुक-रुक कर रीसेट या अनियमित व्यवहार के कारण); प्लग-इन मॉड्यूल सॉकेट पर कनेक्शन ऑक्सीकरण (विकल्प कार्ड संचार त्रुटियों के कारण); और एसआरएएम बैटरी की समाप्ति के कारण बिजली चक्र पर पैरामीटर हानि होती है। नियमित एसआरएएम बैटरी प्रतिस्थापन और आवधिक पैरामीटर बैकअप सबसे आम विफलता परिणामों के खिलाफ सबसे प्रभावी निवारक उपाय हैं।
