| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

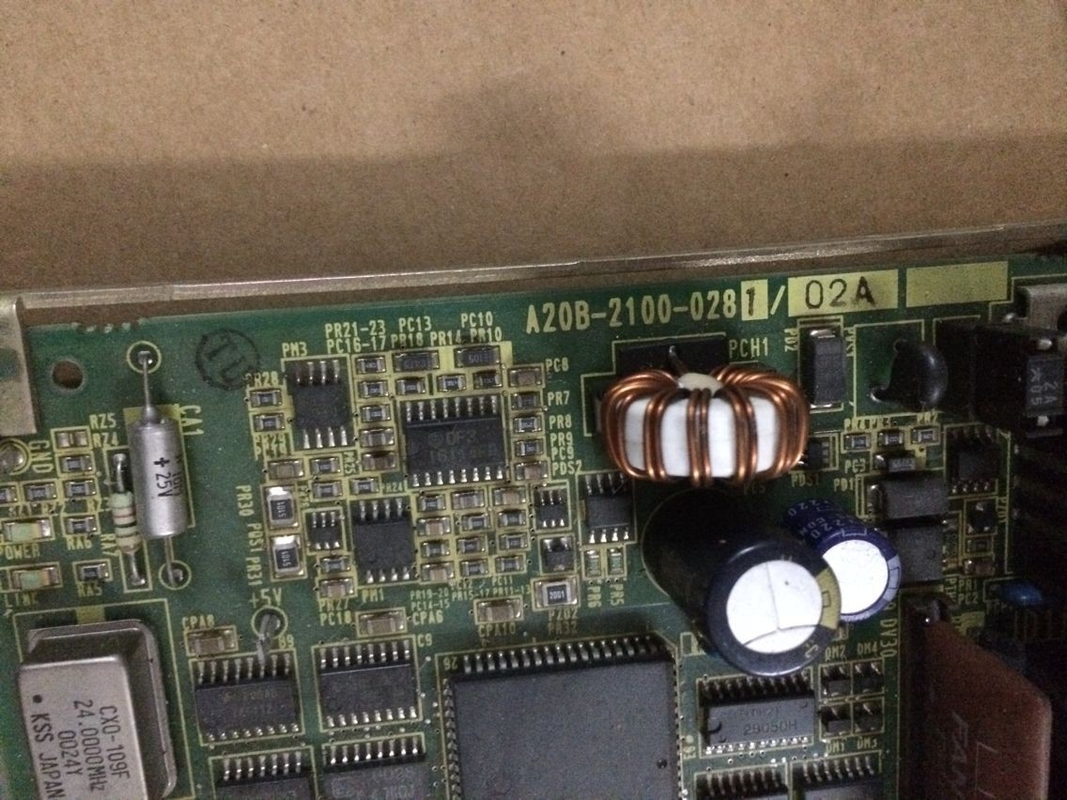

| मॉडल संख्या | A20B-2100-0280 |
कई सीएनसी मशीन टूल्स - विशेष रूप से टर्निंग सेंटर और मशीनिंग सेल - अपनी उत्पादन क्षमता के विस्तार के रूप में एक स्वचालित लोडर को एकीकृत करते हैं। लोडर एक स्वचालित हैंडलिंग प्रणाली है जो वर्कपीस को मशीन में फीड करती है और तैयार हिस्सों को हटा देती है, जिससे अप्राप्य या न्यूनतम उपस्थिति वाले उत्पादन की अनुमति मिलती है:
बार फीडर:एक सीएनसी लेथ को लगातार कच्चे बार स्टॉक की आपूर्ति करें, जिससे लेथ को भागों के बीच ऑपरेटर लोड किए बिना एक ही बार से कई घटकों को अलग करने की अनुमति मिलती है।
गैन्ट्री लोडर:ओवरहेड कार्टेशियन हैंडलिंग सिस्टम जो एक कतार से कच्ची कास्टिंग या रिक्त स्थान उठाते हैं, उन्हें सीएनसी चक या फिक्स्चर में लोड करते हैं, और तैयार भागों को आउटपुट कन्वेयर में हटा देते हैं।
पार्ट्स स्थानांतरण इकाइयाँ:यांत्रिक प्रणालियाँ जो वर्कपीस को खराद चक (उदाहरण के लिए उप-स्पिंडल स्थानांतरण) या लचीली विनिर्माण सेल में मशीनों के बीच ले जाती हैं।
ये सभी सिस्टम सीएनसी के साथ डिजिटल सिग्नल का आदान-प्रदान करते हैं। जब कोई भाग स्थिति में होता है तो लोडर सीएनसी को संकेत देता है; जब चक को क्लैंप किया जाता है, दरवाजा बंद किया जाता है, या चक्र पूरा हो जाता है तो सीएनसी लोडर को संकेत देता है। A20B-2100-0280 इस सिग्नल एक्सचेंज के लिए समर्पित I/O इंटरफ़ेस प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A20B-2100-0280 |
| विवरण | लोडर I/O पीसीबी |
| शृंखला | A20B-2100 |
| प्रकार | डिजिटल I/O इंटरफ़ेस बोर्ड |
| आवेदन | सीएनसी-एकीकृत लोडर सिस्टम |
सीएनसी मशीन टूल्स अपने पीएमसी में दो प्रकार के I/O का उपयोग करते हैं:
मानक मशीन I/O:मशीन के स्वयं के कार्यों को कवर करता है - शीतलक, दरवाजा इंटरलॉक, एक्सिस ब्रेक, स्पिंडल स्टार्टर, हाइड्रोलिक सिस्टम।
लोडर I/O:लोडर सिस्टम के कार्यों को कवर करता है - लोडर आर्म स्थिति सेंसर, ग्रिपर खुला/बंद, भाग उपस्थिति का पता लगाना, लोडिंग चक्र अनुरोध, दरवाजा खोलने/बंद करने की अनुमति।
लोडर I/O को एक समर्पित बोर्ड (A20B-2100-0280) पर अलग करने से लोडर इंटरफ़ेस हार्डवेयर मशीन के अपने I/O से अलग रहता है। इसके व्यावहारिक लाभ हैं:
जब रखरखाव के लिए लोडर को मशीन से हटा दिया जाता है या जब कोई मशीन लोडर के बिना अस्थायी रूप से संचालित होती है, तो लोडर I/O बोर्ड को मशीन के मानक I/O कार्यों को प्रभावित किए बिना डिस्कनेक्ट किया जा सकता है। लोडर-विशिष्ट अलार्म कोड और सिग्नल दोषों का पता A20B-2100-0280 से लगाया जा सकता है, जिससे संयुक्त मशीन/लोडर सिस्टम में दोष निदान सरल हो जाता है।
सीएनसी का पीएमसी सीढ़ी कार्यक्रम मशीन और लोडर को एक एकीकृत प्रणाली के रूप में समन्वयित करता है। एक सामान्य लोडिंग क्रम:
ये सभी एक्सचेंज A20B-2100-0280 से होकर गुजरते हैं। जब यह बोर्ड विफल हो जाता है, तो लोडर-सीएनसी हैंडशेकिंग टूट जाती है - लोडर या तो सीएनसी संकेतों का जवाब देने में विफल रहता है या सीएनसी लोडर पुष्टिकरण प्राप्त करने में विफल रहता है, जिससे उत्पादन में रुकावट आती है।
लोडर हैंडशेकिंग विफलता:गैन्ट्री लोडर के साथ एक सीएनसी खराद रुक-रुक कर उत्पादन बंद कर देता है - लोडर सिग्नल विश्वसनीय रूप से सीएनसी तक नहीं पहुंच रहे हैं। मशीन I/O फ़ंक्शंस सही ढंग से काम करते हैं, लेकिन लोडर चक्र आरंभ विफल हो जाता है। A20B-2100-0280 को दोष के रूप में पहचाना गया है। प्रतिस्थापन विश्वसनीय लोडर एकीकरण को पुनर्स्थापित करता है।
सिस्टम कमीशनिंग:एक मशीन टूल बिल्डर एक नए लोडर सिस्टम को FANUC CNC के साथ एकीकृत करके लोडर इंटरफ़ेस के लिए समर्पित I/O चैनल प्रदान करने के लिए A20B-2100-0280 स्थापित करता है।
Q1: पीएमसी A20B-2100-0280 पर I/O बिंदुओं को कैसे संबोधित करता है?
A20B-2100-0280 सीएनसी की I/O लिंक बस से जुड़ता है, एक परिभाषित I/O लिंक एड्रेस रेंज के माध्यम से PMC को अपना डिजिटल I/O पॉइंट प्रदान करता है। पीएमसी लैडर प्रोग्राम लोडर इनपुट स्थिति को पढ़ता है और इन पतों के माध्यम से लोडर आउटपुट कमांड लिखता है। पता असाइनमेंट कमीशनिंग के दौरान सेट किया जाता है और मशीन के विद्युत विनिर्देश में दर्ज किया जाता है। बोर्ड प्रतिस्थापन के बाद, सत्यापित करें कि I/O लिंक पता कॉन्फ़िगरेशन मूल से मेल खाता है ताकि यह सुनिश्चित हो सके कि पीएमसी सीढ़ी सही भौतिक संकेतों को संबोधित करती रहे।
Q2: क्या A20B-2100-0280 विफल होने पर मानक मशीन I/O काम करना जारी रख सकती है?
हाँ। A20B-2100-0280 एक समर्पित लोडर I/O बोर्ड है - मशीन के मानक I/O बोर्ड से I/O लिंक बस पर एक अलग नोड। यदि लोडर I/O बोर्ड विफल हो जाता है, तो CNC लोडर नोड के लिए I/O लिंक अलार्म उत्पन्न करेगा, लेकिन मशीन का अपना I/O (कूलेंट, दरवाजे, एक्सिस ब्रेक, स्पिंडल) काम करना जारी रख सकता है यदि PMC को लोडर की खराबी को ठीक से संभालने के लिए प्रोग्राम किया गया हो। लोडर I/O हानि के प्रति पीएमसी सीढ़ी की प्रतिक्रिया इस बात पर निर्भर करती है कि मशीन निर्माता ने लोडर सुरक्षा तर्क को कैसे लागू किया।
Q3: A20B-2100-0280 पर डिजिटल I/O पॉइंट गिनती क्या है?
विशिष्ट इनपुट और आउटपुट गणना बोर्ड के आंतरिक कॉन्फ़िगरेशन और उसे सौंपे गए I/O लिंक एड्रेस ब्लॉक पर निर्भर करती है। A20B-2100 श्रृंखला में FANUC I/O बोर्ड आमतौर पर लोडर एप्लिकेशन आवश्यकता से मेल खाने वाले संयोजनों में 32 से 64 DI और DO अंक प्रदान करते हैं। विशिष्ट सीएनसी और लोडर कॉन्फ़िगरेशन के लिए मशीन के विद्युत दस्तावेज या FANUC रखरखाव मैनुअल से बिंदु गणना की पुष्टि करें।
Q4: क्या A20B-2100-0280 को बदलने के लिए PMC प्रोग्राम में बदलाव की आवश्यकता है?
नहीं, बशर्ते प्रतिस्थापन बोर्ड एक ही मॉडल हो और विफल बोर्ड के समान I/O लिंक पते के साथ कॉन्फ़िगर किया गया हो। पीएमसी प्रोग्राम I/O को पते से संबोधित करता है, हार्डवेयर पहचान से नहीं। समान पते पर समान-जैसा प्रतिस्थापन लोडर I/O संचार को पारदर्शी रूप से पुनर्स्थापित करता है। यदि पीएमसी कार्यक्रम में बदलाव की आवश्यकता है - उदाहरण के लिए, यदि प्रतिस्थापन बोर्ड में एक अलग I/O पॉइंट लेआउट है - तो मशीन बिल्डर के समर्थन की आवश्यकता है।
Q5: जब लोडर I/O बोर्ड को बदला जा रहा हो तो कौन सी सुरक्षा संबंधी बातें लागू होती हैं?
लोडर सिस्टम में मूविंग मैकेनिकल आर्म्स, न्यूमेटिक ग्रिपर्स और डोर एक्चुएटर्स शामिल होते हैं। A20B-2100-0280 को बदलने से पहले, पुष्टि करें कि लोडर पूरी तरह से पीछे हट गया है और अपनी घरेलू स्थिति में पार्क किया गया है। किसी भी लोडर-संबंधित विद्युत घटकों तक पहुंचने से पहले लोडर सिस्टम की बिजली आपूर्ति (वायवीय और विद्युत) को सीएनसी से स्वतंत्र रूप से अक्षम करें। संयुक्त मशीन/लोडर रखरखाव के लिए मशीन टूल बिल्डर की लॉकआउट प्रक्रिया का पालन करें।
