| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2202-0850 |
FANUC सीरीज 16/18 सीएनसी हार्डवेयर आर्किटेक्चर में, मुख्य सीपीयू बोर्ड मानक विन्यास में बेस एक्सिस गिनती को संभालता है।विकल्प-2 उप-सीपीयू बोर्ड इस आधार सीमा से परे प्रणाली का विस्तार करता है.

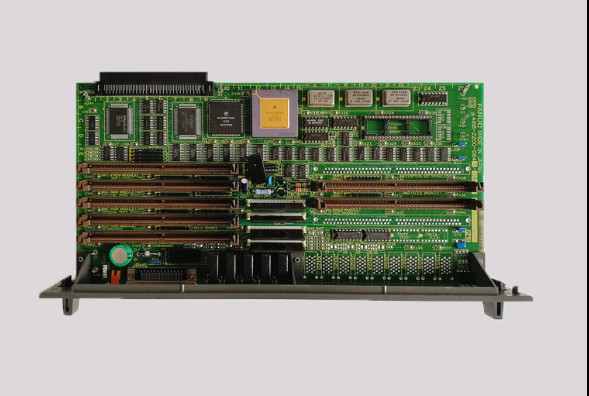

A16B-2202-0850 ऑप्शन-2 बोर्ड का 6-अक्षीय संस्करण है ∙ एक समर्पित उप-सीपीयू जो मुख्य सीपीयू बोर्ड द्वारा संभाले जाने वाले अतिरिक्त अक्षों के लिए सर्वो-अक्ष प्रसंस्करण के लिए जिम्मेदारी लेता है.
यह वास्तुकला इस युग की FANUC सीएनसी उत्पाद लाइन में लगातार दिखाई देती हैः
A16B-2203-0031 (विकल्प-2 2-अक्ष):इस सत्र में कहीं और वर्णित ′′ सीरीज 16/18 अनुप्रयोगों के लिए एक 2-अक्ष विस्तार उप-सीपीयू।
A16B-2203-0033 (विकल्प-2 सब-सीपीयू के साथ सब-सीपीयू):एम्बेडेड सब-सीपीयू के साथ उच्च क्षमता वाले विकल्प बोर्ड, इस सत्र में भी पुष्टि की गई।
A16B-2202-0850 (6-AXIS OPTION-2):इस विकल्प बोर्ड के माध्यम से समन्वित 6 से अधिक सर्वो अक्षों की आवश्यकता वाली मशीनों के लिए 6-अक्ष विस्तार संस्करण
| पैरामीटर | मूल्य |
|---|---|
| अक्ष गणना | 6 अक्ष |
| प्लग-इन स्लॉट | 7 |
| बोर्ड का प्रकार | विकल्प-2 सीपीयू बोर्ड |
| श्रृंखला | A16B-2202 |
| आवेदन | सीरीज 16/18 सीएनसी विस्तार |
एक मशीन को अपने विकल्प-2 बोर्ड पर 6 अक्षों की आवश्यकता क्यों होगी? अक्षों की संख्या मशीन उपकरण की यांत्रिक जटिलता को दर्शाती हैः
निर्देशांक के साथ 5-अक्षीय मशीनिंग केंद्र:एक्स, वाई, जेड बेस अक्ष हैं; ए, बी (रोटरी अक्ष), और एक 6 वीं उपकरण पत्रिका अक्ष या पैलेट इंडेसर सभी को सर्वो नियंत्रण की आवश्यकता होती है।
मल्टी-टर्नेट टर्निंग सेंटर:Z, X, C (मुख्य धुरी), Y (अतिरिक्त मिलिंग), दूसरा टावर Z2 और X2 अक्ष ∼ एक जटिल टर्नमिल केंद्र के लिए कुल छह सर्वो अक्ष।
ट्रांसफर मशीन के सेल:एक लचीली ट्रांसफर मशीन में, कई स्वतंत्र सर्वो अक्ष अनुक्रमिक संचालन के माध्यम से भागों को स्थिति देते हैं। 6 अक्ष की गिनती पूरे स्टेशन पूरक को कवर करती है।
श्रृंखला 18-बी 6-अक्षीय मशीनिंग केंद्र विस्तार बोर्ड की खराबीःएक अतिरिक्त बी-अक्ष के साथ एक FANUC सीरीज 18B 5-अक्षीय मशीनिंग केंद्र विस्तार अक्षों पर अलार्म विकसित करता है। A16B-2202-0850 को दोष के रूप में पहचाना जाता है।प्रतिस्थापन विकल्प बोर्ड द्वारा संचालित सभी 6 धुरी बहाल करता है.
सीरीज 16-बी बहु-अक्षीय घुमावदार केंद्रों का रखरखावःदोहरी बुर्जों और सी-अक्ष के साथ एक जटिल सीएनसी टर्निंग सेंटर के लिए विकल्प-2 उप-सीपीयू प्रतिस्थापन की आवश्यकता होती है। A16B-2202-0850 की 6-अक्ष क्षमता पूर्ण विस्तारित अक्ष सेट को कवर करती है।
Q1: जब A16B-2202-0850 को सीरीज 16/18 प्रणाली में जोड़ा जाता है तो अधिकतम कुल अक्ष संख्या क्या है?
सीरीज 16/18 मुख्य सीपीयू बोर्ड एक आधार संख्या के अक्षों का समर्थन करता है (आमतौर पर आधार मुख्य बोर्ड के साथ 4). विकल्प बोर्ड पर 6 अक्षों के साथ A16B-2202-0850 जोड़ना एक संयुक्त प्रणाली अक्ष गणना प्रदान करता है।सटीक कुल विशिष्ट श्रृंखला 16/18 मॉडल पर निर्भर करता हैFANUC श्रृंखला 16/18 मॉडल हार्डवेयर प्रलेखन प्रत्येक मुख्य बोर्ड और विकल्प संयोजन के लिए अधिकतम समर्थित अक्ष संख्या निर्दिष्ट करता है।
Q2: क्या A16B-2202-0850 को अपने 6-अक्ष संचालन के लिए 7 स्लॉट पर मिलान विकल्प बोर्ड की आवश्यकता होती है?
A16B-2202-0850 बोर्ड भौतिक स्लॉट और सीपीयू बुनियादी ढांचे प्रदान करता है, लेकिन servo इंटरफ़ेस कार्ड, FROM / SRAM स्मृति मॉड्यूल,और उन 7 स्लॉट को भरने वाले संचार बोर्डों को 6 अक्षीय संचालन के लिए ठीक से फिट और कॉन्फ़िगर किया जाना चाहिएलागू FANUC श्रृंखला 16/18 हार्डवेयर कनेक्शन मैनुअल 6 अक्ष सेटअप के लिए आवश्यक कार्ड कॉन्फ़िगरेशन दस्तावेज।
Q3: क्या A16B-2202-0850 को बदलने के लिए विस्तार अक्षों को पुनः चालू करना आवश्यक है?
सभी अक्षों के लिए सीएनसी मापदंडों सहित A16B-2202-0850 द्वारा संचालित उन सभी को सीएनसी के मुख्य SRAM में संग्रहीत किया जाता है।सभी पैरामीटर डेटा बरकरार के साथ विकल्प बोर्ड की जगह का मतलब है कि विस्तार अक्ष पैरामीटर स्वचालित रूप से स्टार्टअप पर फिर से लागू कर रहे हैंयदि एसआरएएम डेटा भी खो गया है, तो मशीन चलाने से पहले बैकअप से विस्तार अक्ष पैरामीटर को फिर से दर्ज किया जाना चाहिए।
प्रश्न 4: कौन से अलार्म कोड बताते हैं कि A16B-2202-0850 विफल हो गया है?
विस्तार अक्षों के लिए विशिष्ट अलार्म (अक्ष 5, 6 या उच्चतर पर अलार्म, अक्ष क्रमांकन विन्यास के आधार पर), विकल्प स्लॉट की ओर इशारा करने वाली संचार त्रुटियां,या एक साथ सभी विस्तार अक्षों की विफलता जबकि आधार अक्षों सामान्य रूप से जारी सभी संकेत A16B-2202-0850 दोष हो सकता है. यह जांचकर पुष्टि करें कि क्या दोष मुख्य सीपीयू बोर्ड के विपरीत इस विकल्प बोर्ड को सौंपे गए अक्षों को अलग करता है.
