| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2200-0341 |
FANUC सीरीज 0-सी सीएनसी आर्किटेक्चर में, पीएमसी (प्रोग्रामेबल मशीन कंट्रोलर) मशीन के अनुक्रम तर्क को निष्पादित करता है - सीढ़ी प्रोग्राम जो कटिंग गति के बाहर सभी मशीन कार्यों को नियंत्रित करता है। कूलेंट, हाइड्रोलिक्स, टूल चेंजर्स, डोर इंटरलॉक, ऑपरेटर पैनल प्रतिक्रियाएँ - सभी पीएमसी सीढ़ी पायदान द्वारा नियंत्रित होते हैं।

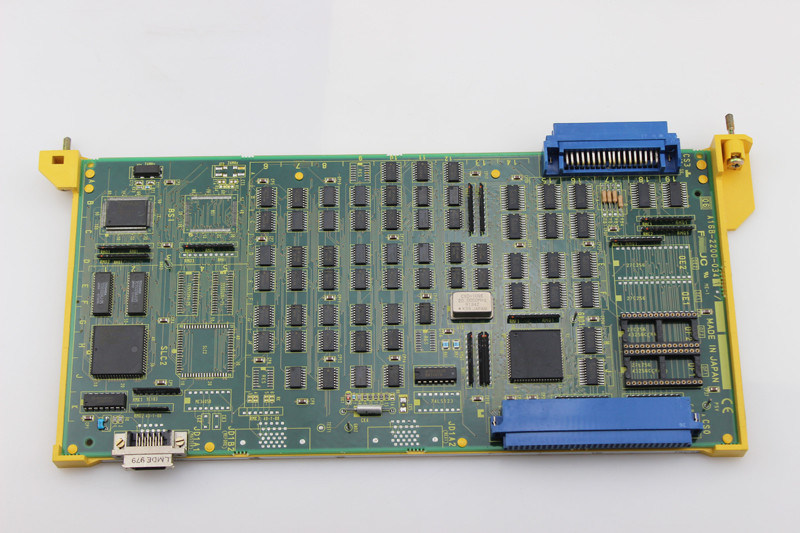

"पीएमसी-एम" पदनाम सीरीज 0-सी सिस्टम में फिट किए गए विशिष्ट पीएमसी मॉडल की पहचान करता है। A16B-2200-0341 PMC-M के लिए ROM मास्टर बोर्ड है - पीसीबी जिसमें PMC की प्रोग्राम मेमोरी (ROM) होती है और I/O लिंक मास्टर के रूप में कार्य करता है।
| पैरामीटर | कीमत |
|---|---|
| बोर्ड समारोह | पीएमसी-एम आई/ओ लिंक रॉम मास्टर |
| संशोधन | /04बी (पीएमसी-एम), /09ए (पीएमसी-एम2) |
| सीएनसी सिस्टम | शृंखला 0-सी |
| रोबोट | पीएमसी-एम2 रोबोट संस्करण (/09ए) |
| इंटरफ़ेस | I/O लिंक (मास्टर) |
| शृंखला | ए16बी-2200 |
A16B-2200-0341 अलग-अलग एप्लिकेशन पदनामों के साथ कई हार्डवेयर संशोधनों में मौजूद है:
/04बी (पीएमसी-एम):सीरीज 0-सी सीएनसी मशीन टूल अनुप्रयोगों के लिए मानक पीएमसी-एम कॉन्फ़िगरेशन। पीएमसी-एम सीएनसी मशीन इंटरफ़ेस के लिए बेस लैडर प्रोग्राम निष्पादन और I/O लिंक मास्टर फ़ंक्शन प्रदान करता है।
/09ए (पीएमसी-एम2 रोबोट रॉम आईओ लिंक बोर्ड):रोबोट अनुप्रयोगों के लिए नेक्स्ट डे ऑटोमेशन द्वारा एक बाद के संशोधन की पुष्टि की गई। "एम2" पदनाम एक उन्नत पीएमसी-एम क्षमता स्तर की पहचान करता है। यह वैरिएंट FANUC रोबोट नियंत्रकों की सेवा करता है जो अपने अनुक्रम नियंत्रण और I/O लिंक संचार के लिए PMC-M आर्किटेक्चर का उपयोग करते हैं।
श्रृंखला 0-सी सीएनसी पीएमसी बोर्ड दोष:FANUC सीरीज 0-सी सीएनसी पीएमसी अलार्म विकसित करती है - मशीन अनुक्रम प्रत्युत्तर देना बंद कर देते हैं, I/O लिंक संचार विफल हो जाता है। A16B-2200-0341 को दोष के रूप में पहचाना गया है। प्रतिस्थापन पीएमसी सीढ़ी निष्पादन और I/O लिंक संचार को पुनर्स्थापित करता है।
रोबोट PMC-M2 बोर्ड रखरखाव:PMC-M2 आर्किटेक्चर का उपयोग करने वाले FANUC रोबोट नियंत्रक को इसके अनुक्रम नियंत्रण बोर्ड के लिए A16B-2200-0341/09A की आवश्यकता होती है। /09ए संशोधन को सोर्सिंग से पहले विशेष रूप से पहचाना जाता है।
Q1: A16B-2200-0341 पर PMC-M (/04B) और PMC-M2 (/09A) के बीच क्या अंतर है?
/04बी संशोधन श्रृंखला 0-सी सीएनसी अनुप्रयोगों के लिए मानक पीएमसी-एम कॉन्फ़िगरेशन है। /09ए पीएमसी-एम2 संस्करण है - नेक्स्ट डे ऑटोमेशन द्वारा रोबोट अनुप्रयोगों के लिए पुष्टि की गई एक उन्नत पीएमसी क्षमता स्तर। "एम2" पदनाम आधार पीएमसी-एम की तुलना में उच्च प्रोग्राम चरण क्षमता या विस्तारित निर्देश सेट को इंगित करता है। प्रतिस्थापन प्राप्त करने से पहले हमेशा बोर्ड लेबल से स्थापित संशोधन की पुष्टि करें।
Q2: क्या A16B-2200-0341 को बदलने के लिए PMC लैडर प्रोग्राम को पुनः लोड करने की आवश्यकता है?
A16B-2200-0341 में ROM (रीड-ओनली मेमोरी) शामिल है - PMC सिस्टम सॉफ़्टवेयर और संभावित रूप से मशीन-विशिष्ट लैडर प्रोग्राम सामग्री इस बोर्ड पर संग्रहीत होती है। बोर्ड को रिक्त या भिन्न-सामग्री वाले ROM से बदलने का मतलब है कि मशीन के PMC अनुक्रम तर्क को बैकअप से पुनः लोड किया जाना चाहिए। किसी भी पीएमसी बोर्ड रखरखाव से पहले हमेशा पीएमसी सीढ़ी कार्यक्रम की एक बैकअप प्रति बनाए रखें।
Q3: कौन से सीएनसी सिस्टम A16B-2200-0341 के साथ PMC-M का उपयोग करते हैं?
फैनुक-कंट्रोलर.कॉम A16B-2200-0341 की पुष्टि करता है "विशेष रूप से सीरीज 0-सी नियंत्रकों के साथ।" श्रृंखला 0-सी पीढ़ी (0-एमसी, 0-टीसी, 0-एमडी, 0-टीडी, 0-एमएफ, 0-टीएफ) ने अपने मशीन अनुक्रम नियंत्रण के लिए पीएमसी-एम आर्किटेक्चर का उपयोग किया। डीएनसी इलेक्ट्रॉनिक्स इस बोर्ड को अन्य सीरीज 0 युग बोर्डों के साथ अपनी I/O बोर्ड श्रेणी में सूचीबद्ध करता है।
Q4: क्या A16B-2200-0341 FANUC के अपने सीएनसी सिस्टम के लिए विशिष्ट है या यह तीसरे पक्ष के मशीन टूल्स की भी सेवा दे सकता है?
A16B-2200-0341 इस सीएनसी पीढ़ी का उपयोग करने वाले किसी भी मशीन टूल निर्माता द्वारा निर्मित मशीन टूल्स पर स्थापित FANUC सीरीज 0-C सीएनसी सिस्टम पर काम करता है - जिसमें जापानी, जर्मन, कोरियाई, इतालवी और ताइवानी मशीन बिल्डर्स शामिल हैं जिन्होंने FANUC 0-C को अपने सीएनसी प्लेटफॉर्म के रूप में निर्दिष्ट किया है। बोर्ड सीएनसी-पीढ़ी विशिष्ट है, मशीन-बिल्डर विशिष्ट नहीं।
Q5: मशीन के लिए व्यावहारिक रूप से "I/O लिंक मास्टर" फ़ंक्शन का क्या अर्थ है?
I/O लिंक FANUC की सीरियल बस है जो PMC को सभी बाहरी I/O उपकरणों - ऑपरेटर पैनल स्विच और लैंप, मशीन बॉडी I/O इकाइयों और पावर मैग्नेटिक्स I/O बोर्डों से जोड़ती है। मास्टर के रूप में A16B-2200-0341 का मतलब है कि सभी 96 या 104 मशीन इनपुट सिग्नल और 56 या 72 आउटपुट सिग्नल इस बोर्ड को पारगमन करते हैं। जब यह बोर्ड विफल हो जाता है, तो पीएमसी सभी मशीन I/O तक पहुंच खो देता है - कोई भी मशीन फ़ंक्शन निष्पादित नहीं कर सकता है।
