| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A350-2101-T058 |
FANUC के पार्ट्स सिस्टम में एक ही भौतिक पीसीबी के लिए दो समानांतर नंबरिंग कन्वेंशन का प्रयोग किया गया हैः
वाणिज्यिक आदेश संख्या (A20B-2101-xxxx):खरीद आदेशों, रखरखाव दस्तावेजों और वाणिज्यिक स्पेयर पार्ट लिस्टिंग पर प्रयुक्त संख्याएँ। यह संख्या FANUC रखरखाव मैनुअल, स्पेयर पार्ट्स लिस्ट और सेवा दस्तावेजों में पाई जाती है.
पीसीबी निर्माण संख्या (A350-2101-Txxx):बोर्ड पर छापे गए आंतरिक ड्राइंग संदर्भ संख्याएं। यह FANUC का निर्माण संदर्भ है ′′ वह संख्या जो सर्किट बोर्ड निर्माण स्तर पर विशिष्ट पीसीबी डिजाइन की पहचान करती है.
A350-2101-T058 निर्माण संख्या A20B-2101 वाणिज्यिक श्रृंखला में एक बोर्ड से मेल खाती है। पुष्टि की गई जोड़ी के उदाहरणः
ए३५०-२१०१-टी०५८ अल्फा-आई ड्राइव बोर्ड परिवार में इसके अनुरूप ए२०बी-२१०१ बोर्ड के लिए निर्माण लेबल है।
| पैरामीटर | मूल्य |
|---|---|
| विनिर्माण संख्या | A350-2101-T058 |
| श्रृंखला | A350-2101 |
| निर्माता | FANUC निगम |
| पीसीबी परिवार | A20B-2101 (अल्फा-आई ड्राइव बोर्ड) |
| आवेदन | अल्फा-आई सर्वो/स्पिंडल ड्राइव सिस्टम |
A20B-2101 सीरीज whose manufacturing numbers appear in the A350-2101-Txxx range FANUC की ड्राइव कंट्रोल और पावर पीसीबी को अल्फा-आई पीढ़ी के लिए कवर करती हैः
अल्फा-i aiSV सर्वो ड्राइव बोर्ड:जिसमें दो-चैनल एचआरवी नियंत्रण बोर्ड शामिल हैं जो एक साथ दो सर्वो अक्षों के लिए वर्तमान नियंत्रण लूप चलाते हैं। ये एसवीएम 2 श्रृंखला जुड़वां-अक्ष सर्वो मॉड्यूल के अंदर नियंत्रण बुद्धि हैं।
अल्फा-आई स्पिंडल एम्पलीफायर कंट्रोल बोर्ड:एआईएसपी स्पिंडल ड्राइव मॉड्यूल में स्पिंडल मोटर गति विनियमन, अभिविन्यास और वर्तमान नियंत्रण का प्रबंधन करना।
पावर सप्लाई मॉड्यूल बोर्ड:पीएसएम (αi पीएस श्रृंखला) के लिए पीसीबी सहित जो सभी जुड़े सर्वो और स्पिंडल मॉड्यूल के लिए डीसी बस प्रदान करते हैं।
βi श्रृंखला के ड्राइव बोर्ड:जिसमें इकोनॉमी सीएनसी कॉन्फ़िगरेशन में उपयोग किए जाने वाले βi-सीरीज़ के सर्वो ड्राइव के लिए कॉम्पैक्ट सर्वो एम्पलीफायर बोर्ड शामिल हैं।
A350-2101-T058 इस परिवार के भीतर एक विशिष्ट कार्य करता है। बोर्ड लेबल पर निर्माण संख्या सही प्रतिस्थापन के स्रोत के लिए आधिकारिक पहचान है।

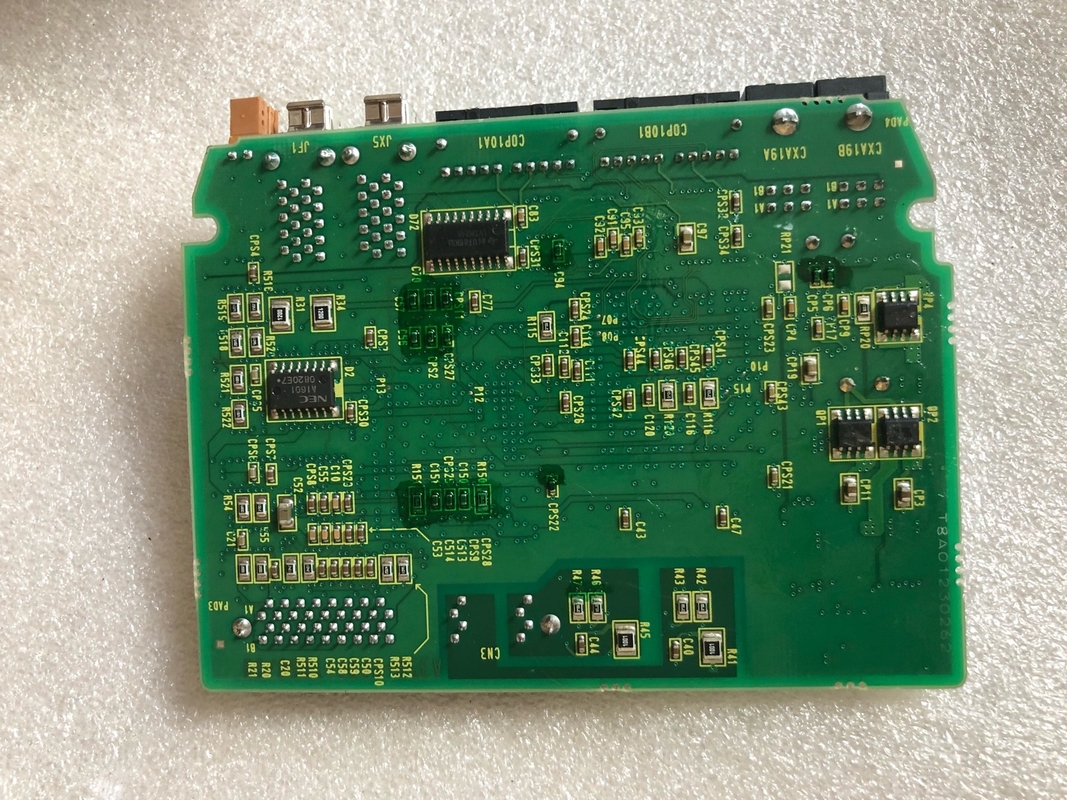

ड्राइव मॉड्यूल की पीसीबी पहचान बोर्ड लेबल सेःएक रखरखाव तकनीशियन अल्फा-आई ड्राइव मॉड्यूल से एक विफल पीसीबी निकालता है। बोर्ड लेबल A350-2101-T058 पढ़ता है। इस निर्माण संख्या का उपयोग करके,तकनीशियन ड्राइव मॉड्यूल के स्पेयर पार्ट्स की सूची से सही प्रतिस्थापन की पहचान करता है और प्रतिस्थापन बोर्ड का आदेश देता है.
स्पेयर पार्ट्स स्टॉकिंग:एक सुविधा अपने बोर्ड लेबल से अपने A350 विनिर्माण संख्याओं से चिह्नित ड्राइव पीसीबी स्पेयर पार्ट्स का रखरखाव करती है।A350-2101-T058 को योजनाबद्ध रखरखाव सूची के हिस्से के रूप में अन्य अल्फा-आई ड्राइव बोर्डों के साथ स्टॉक किया गया है.
प्रश्न 1: मैं A350-2101-T058 के अनुरूप A20B वाणिज्यिक आदेश संख्या कैसे ढूंढूं?
विशिष्ट ड्राइव मॉड्यूल के लिए FANUC अल्फा-i श्रृंखला के रखरखाव मैनुअल में स्पेयर पार्ट्स सूची के साथ A350-2101-T058 क्रॉस-रेफरेंस करें जिसमें यह बोर्ड स्थापित है।स्पेयर पार्ट्स सूची प्रत्येक पीसीबी स्लॉट को उसके निर्माण संख्या औरFANUC तकनीकी सहायता भी विनिर्माण संख्या और उसके वाणिज्यिक आदेश संख्या के बीच पत्राचार की पुष्टि कर सकती है।
Q2: क्या मैं A350-2101-T058 का ऑर्डर या तो निर्माण संख्या या वाणिज्यिक आदेश संख्या का उपयोग करके कर सकता हूं?
अधिकांश FANUC स्पेयर पार्ट्स आपूर्तिकर्ताओं ने वाणिज्यिक आदेश संख्या A20B के तहत स्टॉक बोर्डों का उपयोग किया है।A350-2101-T058 विनिर्माण संख्या प्रदान करें और वे पूर्ति के लिए लागू वाणिज्यिक आदेश संख्या के लिए क्रॉस-संदर्भ होगाकुछ आपूर्तिकर्ताओं ने दोनों नंबरिंग प्रणालियों के तहत भागों की सूची दी है; आदेश को अंतिम रूप देने से पहले हमेशा बोर्ड को स्थापित इकाई से मेल खाता है।
Q3: क्या A350-2101-T058 के अलग-अलग संशोधन हैं?
वाणिज्यिक क्रमांकित बोर्डों की तरह, विनिर्माण क्रमांकित बोर्डों में संशोधन वर्ण जोड़े जा सकते हैं, उदाहरण के लिए, A350-2101-T058/01A।संशोधन प्रत्यय एक ही पीसीबी डिजाइन के भीतर हार्डवेयर अद्यतन की पहचान करता है. बाद के संशोधन आम तौर पर पीछे की ओर संगत होते हैं। आदेश देते समय बोर्ड लेबल से किसी भी दृश्यमान संशोधन प्रत्यय सहित पूर्ण निर्माण संख्या प्रदान करें।
Q4: अल्फा-आई ड्राइव मॉड्यूल में A350-2101-T058 को बदलने पर क्या सावधानी बरती जाती है?
किसी भी अल्फा-आई ड्राइव मॉड्यूल को खोलने से पहले, डीसी बस को एक सुरक्षित वोल्टेज पर डिस्चार्ज करने की पुष्टि करें ️ कैपेसिटर चार्ज चार्ज संकेतक एलईडी पर दिखाई देता है या एक कैलिब्रेटेड डीसी वोल्टमीटर के साथ मापा जा सकता है.पीसीबी को ईएसडी सावधानियों के साथ संभाला जाना चाहिएः ग्राउंड किए गए कलाई पट्टा, ईएसडी-सुरक्षित कार्य सतह, और परिवहन के लिए एंटीस्टैटिक पैकेजिंग। ड्राइव के लिए पावर पैरामीटर सीएनसी में संग्रहीत होते हैं,पीसीबी में नहीं, इसलिए बोर्ड के प्रतिस्थापन के बाद कोई पैरामीटर फिर से दर्ज करने की आवश्यकता नहीं है।
प्रश्न 5: क्या A350-2101-T058 निर्माण बोर्ड A20B-2101 वाणिज्यिक बोर्ड के समान भौतिक पीसीबी है?
हाँ. A350-2101-T058 और इसके अनुरूप A20B-2101 वाणिज्यिक बोर्ड समान भौतिक पीसीबी हैं. निर्माण के दौरान बोर्ड पर निर्माण संख्या मुद्रित की जाती है.वाणिज्यिक आदेश संख्या का उपयोग खरीद और प्रलेखन के लिए बाहरी रूप से किया जाता है. दोनों संदर्भ एक ही बोर्ड की पहचान करते हैं. अंतर यह है कि किस संदर्भ (कार्यशाला बनाम खरीद) में नंबर का उपयोग किया जाता है.
