| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A20B-0009-0320 |
A06B-6047 श्रृंखला FANUC की DC सर्वो ड्राइव पीढ़ी का प्रतिनिधित्व करती है। ये ड्राइव एसी ब्रशलेस अल्फा श्रृंखला से पहले के युग में थे। ये ड्राइव ब्रश प्रकार के DC सर्वो मोटर्स पर FANUC सीएनसी मशीन टूल्स को संचालित करते थे।
ड्राइव दो फ़ील्ड नामों से जाने जाते हैंः
"एम-सीरीज़":इन ड्राइवों द्वारा संचालित FANUC DC सर्वो मोटर्स की पीढ़ी की पहचान करना।
"पीला टोपी ड्राइव":इससे जुड़े डीसी सर्वो मोटर्स पर पीले रंग के एन्कोडर कैप के लिए नामित किया गया है, जो पहले की "ब्लैक-कैप" पीढ़ी की जगह ले रहा है।यह दृश्य पहचानकर्ता पुरानी FANUC मशीनों की सेवा करने वाले तकनीशियनों के बीच अच्छी तरह से जाना जाता है.

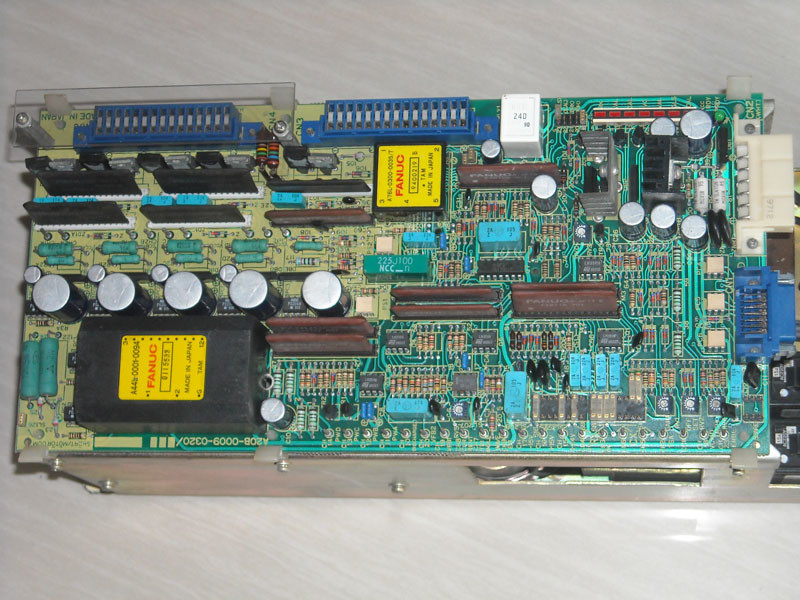

A20B-0009-0320 इन एकल-अक्ष वाले A06B-6047 ड्राइव के अंदर वेग नियंत्रण बोर्ड है। जीई फैनुक स्पेयर्स पूरी संगतता सूची की पुष्टि करता हैः A06B-6047-H002, H003, H040, H041, और H104.
| पैरामीटर | मूल्य |
|---|---|
| कार्य | वेग नियंत्रण पीसीबी |
| संगत | A06B-6047 (H002, H003, H040, H041, H104) |
| प्रौद्योगिकी | डीसी सर्वो |
| मोटर प्रकार | एम-सीरीज पीले टोपी के साथ सीसी सर्वो |
| पुनरीक्षण | /03F, /05B, /07C, /09D, /10D, /12D, /15E, /16E |
| विनिमय | उपलब्ध कोर एक्सचेंज |
A20B-0009-0320 में अपनी उम्र के बावजूद व्यापक बिक्री के बाद सेवा समर्थन हैः
उत्पादन में आने वाली एम-सीरीज मशीनों का लंबा सेवा जीवन इस बोर्ड को नियमित रूप से मांग वाले स्पेयर पार्ट्स में से एक बनाता है।
A06B-6047-H002 वेग नियंत्रण दोषःएक सीएनसी लेथ का एक्स-अक्ष वेग नियंत्रण अलार्म A20B-0009-0320 के निशान देता है। स्थापित संशोधन की पुष्टि की गई है (/10D) ।एक मिलान संशोधन प्रतिस्थापन मूल बोर्ड से स्थानांतरित जंपर सेटिंग्स के साथ सुसज्जित हैगति नियंत्रण बहाल किया गया है।
पुरानी सीएनसी मशीनों का नवीनीकरण:लंबे समय तक चलने वाली एम-सीरीज सीएनसी मशीनों के साथ एक उत्पादन सुविधा एक नियोजित रखरखाव चक्र के हिस्से के रूप में सक्रिय रूप से A20B-0009-0320 बोर्डों को बदल देती है।
प्रश्न 1: 6047 डीसी सर्वो ड्राइव और बाद के अल्फा (A06B-6079) एसी सर्वो ड्राइव के बीच मुख्य अंतर क्या है?
A06B-6047 एर्मचर करंट रेगुलेशन का उपयोग करके DC (ब्रश) सर्वो मोटर्स चलाता है। मोटर में भौतिक ब्रश और एक कम्यूटेटर है।A06B-6079 अल्फा श्रृंखला AC (ब्रशलेस) सर्वो मोटर्स को तीन चरण PWM वर्तमान नियंत्रण का उपयोग करके चलाती है. डीसी से एसी संक्रमण उच्च विश्वसनीयता (कोई ब्रश पहनने), उच्च दक्षता, और बेहतर उच्च गति प्रदर्शन लाया। A20B-0009-0320 डीसी युग हार्डवेयर है;ए20बी-2001-0930 वर्ग एसी अल्फा युग की सेवा करता है.
प्रश्न 2: A20B-0009-0320 के इतने संशोधन संस्करण क्यों हैं?
6047 ड्राइव सीरीज का उत्पादन जीवन लंबा था, जो FANUC सीएनसी उत्पादन के कई वर्षों तक फैला था। इस अवधि के दौरान संशोधनों का संचय किया गया क्योंकि घटक उपलब्धता बदल गई,सर्किट में सुधार किया गया, और संगतता के मुद्दों को हल किया गया। 8+ पुष्टि किए गए संशोधन संस्करणों (/03F से /16E तक), प्रतिस्थापन का आदेश देने से पहले संशोधन से मेल खाना आवश्यक है।
Q3: A06B-6047 एकल अक्षीय ड्राइव द्वारा कौन से मोटर्स संचालित होते हैं?
A06B-6047 M-Series (Yellow-cap) DC servo motors को चलाता है। ये FANUC DC servo motors हैं।मोटर का नामित वोल्टेज, नामित गति, और एन्कोडर प्रकार ड्राइव के विन्यास से मेल खाना चाहिए सही गति नियंत्रण प्रदर्शन प्राप्त करने के लिए.
Q4: क्या A20B-0009-0320 का उपयोग धुरी अनुप्रयोग में किया जा सकता है?
मानक A20B-0009-0320 को सर्वो अक्ष अनुप्रयोगों के लिए पुष्टि की गई है। धुरी संस्करण (#SPL) को कोर एक्सचेंज की आवश्यकता होती है और इसमें अलग-अलग लाभ या पैरामीटर स्केलिंग हो सकती है।मानक और #SPL वेरिएंट के बीच चयन करने से पहले एप्लिकेशन प्रकार की पुष्टि करें.
