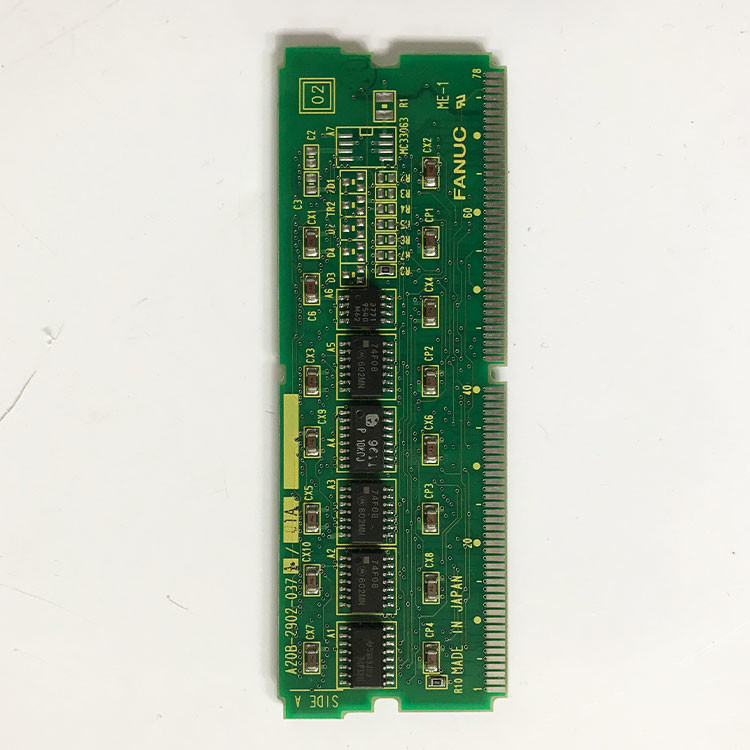

जीई Fanuc A20B-2902-0371/02A पीसीबी मॉड्यूल नया

A20B-2902-0371∙ FANUC 4MB FROM मॉड्यूल ∙ फ्लैश ROM / सीएनसी सिस्टम सॉफ्टवेयर / गैर-विलायक कार्यक्रम भंडारण / A20B-2902 श्रृंखला

सीएनसी के गैर-विलायक सॉफ्टवेयर रिपॉजिटरी

किसी भी FANUC सीएनसी में, तीन प्रकार की मेमोरी अलग-अलग भूमिकाएं निभाती है। FROM (फ्लैश रीड-ओनली मेमोरी) सबसे बुनियादी हैः यह सीएनसी सिस्टम सॉफ्टवेयर को संग्रहीत करता है जो परिभाषित करता है कि सीएनसी क्या कर सकता है।

क्या स्टोर करता है:

• सीएनसी ऑपरेटिंग सॉफ्टवेयर:जी-कोड दुभाषिया, गति गणना इंजन, सर्वो समन्वय, प्रदर्शन प्रबंधन, और सभी कोर सीएनसी कार्यों FROM में निवासी सॉफ्टवेयर के रूप में मौजूद हैं। इस सॉफ्टवेयर के बिना,CNC निष्क्रिय हार्डवेयर है.
• विकल्प सॉफ्टवेयर पैकेजःअतिरिक्त सीएनसी क्षमताएँ ️ कठोर टैपिंग, उच्च गति समोच्चन, एआई समोच्चन नियंत्रण, और अन्य सॉफ्टवेयर विकल्प ️ अतिरिक्त FROM सामग्री के रूप में संग्रहीत हैं।प्रत्येक सक्षम विकल्प FROM में संबंधित सॉफ्टवेयर है कि इसकी क्षमता सक्रिय है.
• मैक्रो प्रोग्राम और कस्टम फ़ंक्शन:कुछ विन्यासों में, स्थायी मैक्रो कार्यक्रम (पीएमसी डेटा, उप-कार्यक्रम) गैर-अस्थिर प्रतिधारण के लिए FROM में रहते हैं।

FROM डिजाइन द्वारा गैर-विलायक है। DRAM के विपरीत (जो बिजली को हटा दिया जाता है जब सभी सामग्री खो देता है) और बैटरी समर्थित SRAM के विपरीत (जो बैकअप बैटरी विफल होने पर सामग्री खो देता है),FROM बिना किसी पावर या बैटरी समर्थन के अपनी सामग्री को अनिश्चित काल तक बरकरार रखता है.

प्रमुख विनिर्देश

A20B-2902 मेमोरी मॉड्यूल परिवार

A20B-2902 श्रृंखला में FANUC सीएनसी प्रणालियों के लिए प्लग-इन मेमोरी मॉड्यूल शामिल हैं। इस श्रृंखला में विभिन्न मॉड्यूल अलग-अलग भूमिकाएं निभाते हैंः

DRAM मॉड्यूल:सीपीयू के लिए अस्थिर कार्य स्मृति. इस श्रृंखला के पिछले बैच में वर्णित ए 20 बी -2902 - 0020 (4 एमबी डीआरएएम), सीएनसी प्रोसेसर को रनटाइम संचालन के लिए आवश्यक तेज़ कार्य स्मृति प्रदान करता है।

मॉड्यूल सेःगैर-अस्थिर सॉफ्टवेयर भंडारण. A20B-2902-0371 (4MB FROM) सिस्टम सॉफ्टवेयर को संग्रहीत करता है जिसे सीपीयू बूट पर DRAM में लोड करता है।FROM क्षमता निर्धारित करती है कि कितने सॉफ्टवेयर और कितने विकल्प स्थापित किए जा सकते हैं.

समीपस्थ FROM मॉड्यूलःA20B-2902-0080 (4MB FROM / 512K SRAM) एक ही A20B-2902 परिवार में एक अलग FROM मॉड्यूल को दर्शाता है, जो एक अलग सीएनसी विन्यास के लिए एक मॉड्यूल में FROM और SRAM को जोड़ता है।

A20B-2902-0371 4MB समर्पित FROM स्टोरेज प्रदान करता है जो इसकी सेवा देने वाली सीएनसी पीढ़ी के सॉफ्टवेयर पदचिह्न से मेल खाता है।

अनुप्रयोग परिदृश्य

सीएनसी FROM मॉड्यूल दोषःएक FANUC सीएनसी अपने बूट अनुक्रम को पूरा करने में विफल रहता है ∙ सिस्टम एक FROM त्रुटि अलार्म के साथ सॉफ्टवेयर लोडिंग के दौरान बंद हो जाता है। A20B-2902-0371 को विफल मॉड्यूल के रूप में पहचाना जाता है।प्रतिस्थापन प्रणाली सॉफ्टवेयर लोड और सामान्य सीएनसी बूट को बहाल करता है.

सीएनसी सॉफ्टवेयर अद्यतनःएक FANUC सीएनसी प्रणाली को एक नए संस्करण के लिए सॉफ्टवेयर अद्यतन की आवश्यकता होती है। अद्यतन सॉफ्टवेयर एक प्रतिस्थापन A20B-2902-0371 FROM मॉड्यूल पर लिखा जाता है।पुराने मॉड्यूल को हटा दिया जाता है और अद्यतन मॉड्यूल स्थापित किया जाता है नई सॉफ्टवेयर संस्करण के साथ सीएनसी जूते.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या A20B-2902-0371 को बदलने से सीएनसी पैरामीटर या भाग प्रोग्राम मिट जाते हैं?

नहीं. सीएनसी मापदंडों और भाग कार्यक्रमों SRAM में संग्रहीत कर रहे हैं (बैटरी समर्थित रैम) FROM से एक अलग मॉड्यूल। FROM मॉड्यूल की जगह SRAM सामग्री को प्रभावित नहीं करता।नए A20B-2902-0371 को फिट करने के बाद, सीएनसी नए FROM मॉड्यूल से सॉफ्टवेयर का उपयोग करके बूट करता है और बरकरार SRAM से पैरामीटर पढ़ता है।

Q2: क्या A20B-2902-0371 पर सॉफ्टवेयर को फील्ड में फिर से लिखा जा सकता है?

FROM (फ्लैश ROM) विद्युत रूप से मिटाने योग्य और पुनः लिखने योग्य हैFANUC सीएनसी प्रणालियों में FROM मॉड्यूल के पुनः प्रोग्रामिंग के लिए विशिष्ट FANUC बूट लोडर सॉफ्टवेयर और एक अनुमोदित अद्यतन प्रक्रिया की आवश्यकता होती हैFROM मॉड्यूल का फील्ड रीप्रोग्रामिंग कोई नियमित रखरखाव कार्य नहीं है; यह FANUC द्वारा आपूर्ति किए गए उपकरणों और प्रक्रियाओं का उपयोग करके औपचारिक सीएनसी सॉफ्टवेयर अपडेट के दौरान किया जाता है।

Q3: कौन सी सीएनसी प्रणाली A20B-2902-0371 FROM मॉड्यूल का उपयोग करती है?

A20B-2902 श्रृंखला के FROM मॉड्यूल FANUC सीएनसी पीढ़ियों की सेवा करते हैं जो A20B-2902 मॉड्यूलर मेमोरी आर्किटेक्चर का उपयोग करते हैं।आसन्न A20B-2902-0080 (4MB FROM/512K SRAM के आधार पर कई स्रोतों द्वारा श्रृंखला 16/18 मॉडल B के लिए पुष्टि की गई), A20B-2902-0371 एक समान या बाद की श्रृंखला 16/18/21 युग सीएनसी मंच की सेवा करता है। विशिष्ट सीएनसी के हार्डवेयर प्रलेखन से पुष्टि करें।

Q4: A20B-2902-0371 (4MB FROM) और A20B-2902-0020 (4MB DRAM) के बीच अंतर क्या है?

दोनों 4MB A20B-2902 श्रृंखला मॉड्यूल हैं, लेकिन मौलिक रूप से अलग हैंः

• A20B-2902-0020: DRAM अस्थिर, तेज़, कार्यशील मेमोरी। सामग्री बंद होने पर खो गई।
• A20B-2902-0371: FROM ?? गैर-अस्थिर, फ्लैश मेमोरी। सामग्री स्थायी रूप से बिजली के बिना रखी जाती है। सॉफ्टवेयर स्टोर करती है; DRAM का विकल्प नहीं बना सकती और इसके विपरीत।

प्रश्न 5: यदि सीएनसी चालू रहते हुए FROM मॉड्यूल हटा दिया जाता है तो क्या होता है?

जब सीएनसी चल रहा हो तो FROM को हटाने से तत्काल सिस्टम की खराबी होती है ∙ सीपीयू उस सॉफ्टवेयर तक पहुंच खो देता है जिसे वह निष्पादित कर रहा है। सीएनसी क्रैश हो जाएगा, संभवतः सिस्टम अलार्म के साथ।हमेशा स्मृति मॉड्यूल को हटाने या डालने से पहले पूरी तरह से सीएनसी बंद करेंकुछ FROM मॉड्यूलों को तभी हटाया जाना चाहिए जब लागू FANUC पावर-आउट प्रक्रिया के अनुसार सीएनसी को साफ बंद कर दिया गया हो।
