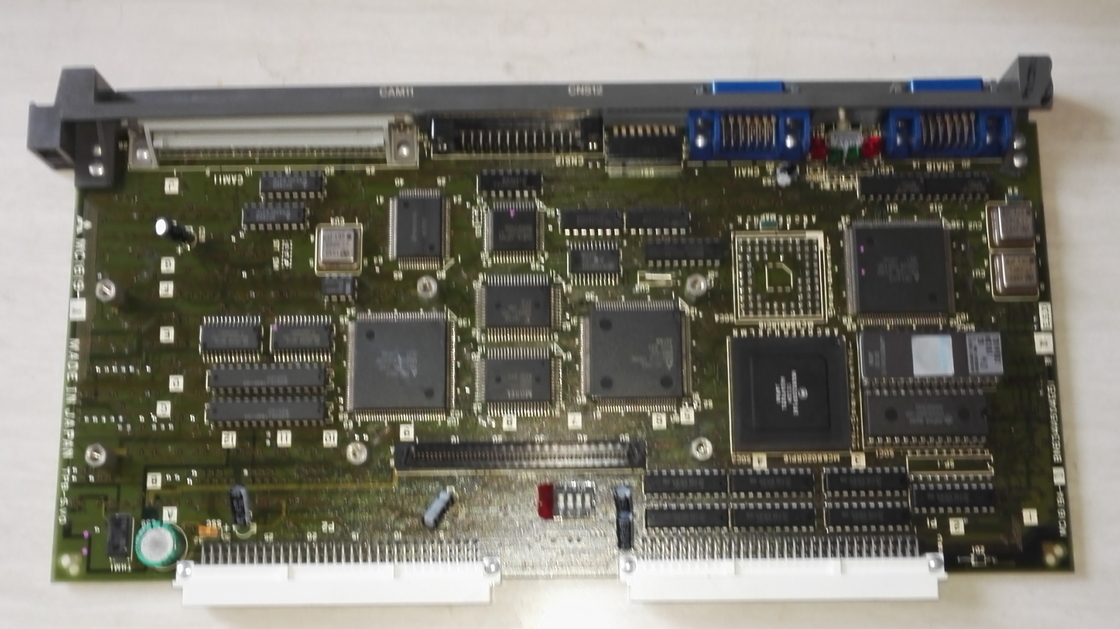

Mitsubishi MC1619-1 | M3/MC सीरीज प्रिंटेड सर्किट बोर्ड MELDAS M300 CNC के लिए — पार्ट नंबर A3002, नया और नवीनीकृत उपलब्ध

अवलोकन

Mitsubishi MC1619-1 (कैटलॉग कोड A3002) M3/MC सीरीज का एक प्रिंटेड सर्किट बोर्ड है, जिसे Mitsubishi MELDAS M300 CNC कंट्रोल प्लेटफॉर्म के लिए डिज़ाइन किया गया है।

M3/MC बोर्ड परिवार के सभी PCBs की तरह, यह एक एप्लिकेशन-विशिष्ट घटक है — M300 सिस्टम के नियंत्रण आर्किटेक्चर के भीतर एक परिभाषित कार्य के लिए कॉन्फ़िगर किया गया है और अन्य CNC पीढ़ियों के बोर्डों के साथ संगतता समीक्षा की पुष्टि के बिना विनिमेय नहीं है।

MELDAS M300 सीरीज का CNC इतिहास में एक महत्वपूर्ण स्थान है: 1986 में दुनिया के पहले 32-बिट CNC प्रोसेसर के रूप में पेश किया गया, इसने 1980 के दशक के अंत और 1990 के दशक की शुरुआत में उच्च-प्रदर्शन मशीन टूल नियंत्रण के लिए बेंचमार्क स्थापित किया।

उस युग के कई M300-सुसज्जित टर्निंग सेंटर, मशीनिंग सेंटर और मल्टी-एक्सिस मशीनें आज भी उत्पादन वातावरण में चालू हैं, जो प्लेटफॉर्म के मजबूत निर्माण और प्रतिस्थापन बोर्डों की निरंतर उपलब्धता पर आधारित हैं — जो ठीक वही है जो MC1619-1 संबोधित करता है।

जब M300 सिस्टम में एक PCB विफल हो जाता है, तो मशीन रुक जाती है।

जब बोर्ड के हार्डवेयर में खराबी आ जाती है तो कोई वर्कअराउंड, कोई पैरामीटर समायोजन नहीं होता है जो कार्य को बहाल कर सके। सही प्रतिस्थापन बोर्ड सोर्स करना — स्थापित बोर्ड के लेबल के विरुद्ध सत्यापित एक पुष्ट भाग संख्या मिलान के साथ — उत्पादन में वापस जाने का सीधा रास्ता है।

MC1619-1 नए (A3002) और फैक्ट्री-परीक्षणित नवीनीकृत (MC1619-1-EX, A3002EX) स्थितियों में उपलब्ध है, जिसमें नवीनीकृत संस्करण को योग्य Mitsubishi मरम्मत तकनीशियनों द्वारा पूरी तरह से मूल्यांकन और मूल विनिर्देशों पर बहाल किया गया है।

मुख्य उत्पाद जानकारी

MELDAS M300 प्लेटफॉर्म — MC1619-1 के लिए संदर्भ

M300 सीरीज 1986 में इसके परिचय और 1994 में बंद होने की अवधि के अधिकांश समय के लिए Mitsubishi Electric का प्रमुख CNC नियंत्रण प्रणाली थी।

उस समय जब 16-बिट उद्योग मानक था, तब 32-बिट प्रोसेसर आर्किटेक्चर के आसपास निर्मित, M300 ने उस युग की उच्च-प्रदर्शन मशीन टूल की आवश्यकता वाली प्रसंस्करण गति और मल्टी-एक्सिस समन्वय क्षमता प्रदान की।

इसके बाद M500 सीरीज आई, जिसने ड्राइव कैबिनेट डिजाइन को संघनित करते हुए M300 की क्षमता को आगे बढ़ाया।

M3/MC सर्किट बोर्ड परिवार वह हार्डवेयर परत है जो M300 के नियंत्रण कार्यों को लागू करती है।

परिवार में CNC नियंत्रण कार्यों की पूरी श्रृंखला को कवर करने वाले बोर्ड शामिल हैं: मुख्य CPU और मेमोरी बोर्ड, डिस्प्ले इंटरफ़ेस बोर्ड, सिस्टम ROM बोर्ड, अनुक्रम डिवाइस बोर्ड, बैकप्लेन और इंटरकनेक्ट असेंबली, और विशेषीकृत फ़ंक्शन बोर्ड।

प्रत्येक बोर्ड MC-प्रीफ़िक्स श्रृंखला में एक अद्वितीय भाग संख्या वहन करता है, और प्रत्येक M300 नियंत्रण कैबिनेट के बैकप्लेन में एक परिभाषित स्लॉट या स्थिति पर कब्जा करता है।

MC1619-1 इस परिवार के भीतर एक घटक के रूप में फिट बैठता है जिसकी M300 सिस्टम के भीतर विशिष्ट भूमिका भौतिक स्थापना और उस मशीन से जुड़े सिस्टम दस्तावेज़ीकरण द्वारा पुष्टि की जाती है जिस पर इसे स्थापित किया गया है।

Mitsubishi Electric का MEAU स्पेयर पार्ट्स पोर्टल और सेवा नेटवर्क M300-सुसज्जित मशीनों को उनके विस्तारित सेवा जीवनकाल में समर्थन देने के लिए M3/MC बोर्ड परिवार की उपलब्धता बनाए रखता है — विरासत समर्थन के प्रति यह प्रतिबद्धता स्थापित आधार की निरंतर गतिविधि और सभी M300-सुसज्जित मशीनों को एक साथ अपग्रेड करने की व्यावहारिक असंभवता दोनों को दर्शाती है।

नया बनाम नवीनीकृत — सही आपूर्ति स्थिति का चयन

MC1619-1 Mitsubishi Electric के अधिकृत पार्ट्स नेटवर्क से दो पुष्ट आपूर्ति स्थितियों में उपलब्ध है।

नई स्थिति (A3002) मूल, मरम्मत न की गई, फैक्ट्री-ताजा बोर्ड है — वही घटक जो M300 के उत्पादन रन के दौरान एक नई मशीन में स्थापित किया गया होगा।

नए बोर्ड पूर्ण फैक्ट्री विनिर्देशों को वहन करते हैं और, जहां अधिकृत Mitsubishi पार्ट्स नेटवर्क के माध्यम से उपलब्ध हो, निर्माता की वारंटी शर्तें लागू होती हैं। उन मशीनों के लिए जहां भाग नया उपलब्ध है और बजट अनुमति देता है, नई स्थिति अधिकतम प्रारंभिक सेवा जीवन अपेक्षा प्रदान करती है।

नवीनीकृत स्थिति (MC1619-1-EX, A3002EX) एक बोर्ड है जिसे Mitsubishi Electric के योग्य मरम्मत तकनीशियनों द्वारा मूल फैक्ट्री विनिर्देशों पर वापस लौटाया गया है, मूल्यांकन किया गया है, आवश्यकतानुसार मरम्मत की गई है, और परीक्षण किया गया है।

Mitsubishi के नवीनीकृत बोर्डों का परीक्षण यह सत्यापित करने के लिए किया जाता है कि वे स्टॉक में वापस आने से पहले नए बोर्डों के समान विद्युत और कार्यात्मक विनिर्देशों को पूरा करते हैं।

नवीनीकृत संस्करण Mitsubishi की नवीनीकृत भागों पर एक-वर्षीय वारंटी द्वारा समर्थित है — एक सार्थक आश्वासन दिया गया है कि मरम्मत का काम OEM के अपने तकनीकी कर्मचारियों द्वारा किया गया था न कि किसी तीसरे पक्ष की मरम्मत की दुकान द्वारा।

उत्पादन वातावरण में संचालित होने वाली M300 मशीनों के लिए जहां डाउनटाइम लागत को कम करना प्राथमिकता है, नवीनीकृत संस्करण आमतौर पर स्टॉक उपलब्धता का सबसे तेज़ मार्ग प्रदान करता है, विशेष रूप से उन बोर्डों के लिए जिनके नए स्टॉक M300 के बंद होने के बाद से दशकों में समाप्त हो गए हैं।

ऑर्डर करते समय दोनों स्थितियों की उपलब्धता की पुष्टि करें, क्योंकि स्टॉक स्तर में उतार-चढ़ाव होता है।

सही बोर्ड की पहचान — भाग संख्या सत्यापन

किसी भी M300 PCB प्रतिस्थापन का ऑर्डर देने से पहले सबसे महत्वपूर्ण कदम विफल बोर्ड के लेबल पर भाग संख्या का प्रत्यक्ष भौतिक सत्यापन है।

M3/MC श्रृंखला में कई बोर्ड समान प्रीफ़िक्स संरचनाओं के साथ होते हैं — MC415, MC431, MC721, MC943A, MC0119, MC161-1, MC1619-1 और अन्य — जो कार्य में भिन्न होते हैं और सतही भाग संख्या समानताओं के बावजूद विनिमेय नहीं होते हैं।

स्थापित बोर्ड पर MC1619-1 लेबल, कैटलॉग कोड A3002 के विरुद्ध क्रॉस-रेफरेंस किया गया, सही प्रतिस्थापन की पुष्टि करता है।

समतुल्य पदनाम MC16191 (बिना हाइफ़न के) वही भाग है जिसका संदर्भ विराम चिह्नों के बिना दिया गया है, जैसा कि कुछ खरीद और डेटाबेस सिस्टम में दिखाई देता है जो भाग संख्या फ़ील्ड में हाइफ़न का समर्थन नहीं करते हैं।

जब विफल बोर्ड का लेबल क्षतिग्रस्त, गायब या अपठनीय हो, तो सही प्रतिस्थापन की पहचान के लिए मशीन के रखरखाव दस्तावेज़ीकरण तक पहुंच की आवश्यकता होती है — विशेष रूप से मशीन के M300 संस्करण के लिए हार्डवेयर कनेक्शन और पार्ट्स मैनुअल।

केवल भौतिक रूप कारक के आधार पर प्रतिस्थापन का प्रयास करना M3/MC श्रृंखला में विश्वसनीय नहीं है, क्योंकि कई बोर्ड समान यांत्रिक लिफाफे साझा करते हैं जबकि विभिन्न कार्य करते हैं।

हैंडलिंग, ESD सुरक्षा, और स्थापना

MC1619-1 सहित सभी M3/MC श्रृंखला PCBs, स्थैतिक-संवेदनशील इलेक्ट्रॉनिक असेंबली हैं। इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) क्षति औद्योगिक इलेक्ट्रॉनिक्स में समय से पहले PCB विफलता का एक प्रमुख कारण है, और यह विशेष रूप से कपटी है क्योंकि ESD क्षति तत्काल विफलता का उत्पादन नहीं कर सकती है — इसके बजाय अव्यक्त क्षति उत्पन्न करती है जो हानिकारक घटना के महीनों बाद रुक-रुक कर होने वाली खराबी या सेवा जीवन में कमी के रूप में प्रकट होती है।

सही हैंडलिंग प्रक्रिया के लिए एक ज्ञात ग्राउंड से जुड़ा ESD कलाई का पट्टा, एक ESD-सुरक्षित कार्य सतह, और परिवहन के दौरान एंटी-स्टैटिक पैकेजिंग की आवश्यकता होती है। स्थापना से ठीक पहले बोर्ड को उसके ESD बैग से निकाला जाना चाहिए।

विफल बोर्ड को हटाने और प्रतिस्थापन स्थापित करने से पहले M300 नियंत्रण कैबिनेट की शक्ति पूरी तरह से अलग और सत्यापित बंद होनी चाहिए — M300 बोर्डों को हॉट-स्वैपिंग का समर्थन नहीं किया जाता है और यह बोर्ड और नियंत्रण कैबिनेट के बैकप्लेन दोनों को नुकसान पहुंचाने का जोखिम उठाता है।

स्थापना के बाद, उत्पादन फिर से शुरू करने से पहले मशीन के मापदंडों को मशीन निर्माता या ऑपरेटर के बैकअप के विरुद्ध सत्यापित किया जाना चाहिए, क्योंकि कुछ बोर्ड प्रतिस्थापन पैरामीटर प्रतिधारण को प्रभावित कर सकते हैं जो M300 की मेमोरी आर्किटेक्चर में बोर्ड की भूमिका पर निर्भर करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मैं कैसे पुष्टि करूं कि MC1619-1 मेरी मशीन के लिए सही प्रतिस्थापन है?

विफल बोर्ड के लेबल पर मुद्रित भाग संख्या को सीधे पढ़ें — बोर्ड लेबल निश्चित पहचान है। Mitsubishi के M3/MC श्रृंखला पार्ट्स कैटलॉग या मशीन के हार्डवेयर रखरखाव मैनुअल के विरुद्ध लेबल संख्या को क्रॉस-रेफरेंस करें ताकि यह पुष्टि हो सके कि A3002 कैटलॉग कोड मेल खाता है।

केवल बोर्ड की स्थिति या भौतिक उपस्थिति पर भरोसा न करें, क्योंकि M3/MC श्रृंखला में कई बोर्ड समान रूप कारक साझा करते हैं। यदि बोर्ड लेबल क्षतिग्रस्त है, तो मशीन के कनेक्शन मैनुअल से परामर्श करें या मशीन मॉडल और सीरियल नंबर के साथ Mitsubishi Electric के पार्ट्स सपोर्ट टीम से संपर्क करें।

Q2: MC1619-1 (A3002) और MC1619-1-EX (A3002EX) के बीच क्या अंतर है?

MC1619-1 (A3002) एक नया, मरम्मत न किया गया बोर्ड है जो मूल फैक्ट्री विनिर्देश पर है। MC1619-1-EX (A3002EX) नवीनीकृत संस्करण है — एक लौटाया गया बोर्ड जिसे Mitsubishi Electric के योग्य तकनीशियनों द्वारा मूल विनिर्देशों पर परीक्षण, आवश्यकतानुसार मरम्मत और पुनः सत्यापित किया गया है। नवीनीकृत बोर्ड Mitsubishi की एक-वर्षीय नवीनीकृत पार्ट्स वारंटी द्वारा समर्थित हैं।

अधिकांश रखरखाव अनुप्रयोगों के लिए, दोनों स्थितियाँ विद्युत रूप से समतुल्य हैं; चुनाव आम तौर पर उपलब्धता और लागत पर निर्भर करता है, जिसमें नवीनीकृत बोर्ड अक्सर विरासत भाग संख्याओं पर बेहतर स्टॉक उपलब्धता प्रदान करते हैं।

Q3: M300 CNC 1994 में बंद कर दिया गया था — क्या प्रतिस्थापन बोर्ड अभी भी सोर्स किए जा सकते हैं?

हाँ। Mitsubishi Electric प्लेटफॉर्म के उत्पादन के जीवन-अंत से बहुत आगे, स्थापित मशीन आधारों का समर्थन करने की अपनी प्रतिबद्धता के हिस्से के रूप में, विरासत CNC पीढ़ियों के लिए स्पेयर पार्ट्स की उपलब्धता बनाए रखता है।

M300 सीरीज बोर्ड अधिकृत Mitsubishi Electric Americas (MEAU) पार्ट्स पोर्टल और सेवा नेटवर्क के माध्यम से उपलब्ध रहते हैं, जो स्टॉक के आधार पर नए और नवीनीकृत दोनों स्थितियों में होते हैं।

विशिष्ट भाग संख्याओं की उपलब्धता समय के साथ बदलती रहती है और आवश्यकता के समय इसकी पुष्टि की जानी चाहिए। तीसरे पक्ष के सीएनसी पार्ट्स आपूर्तिकर्ता भी M300-श्रृंखला बोर्डों का स्टॉक बनाए रखते हैं, आमतौर पर परीक्षण-अधिशेष या मरम्मत की स्थिति में।

Q4: क्या M3/MC श्रृंखला PCB को बदलने से पहले CNC मापदंडों का बैकअप लिया जाना चाहिए?

हाँ, हमेशा। किसी भी बोर्ड प्रतिस्थापन से पहले पैरामीटर बैकअप सीएनसी सिस्टम पर मानक अभ्यास है, चाहे बोर्ड का विशिष्ट कार्य कुछ भी हो। M300 पर, NC पैरामीटर, पीएलसी प्रोग्राम और टूल डेटा M3/MC आर्किटेक्चर के कुछ बोर्डों में बैटरी-समर्थित रैम में संग्रहीत होते हैं।

इस मेमोरी संरचना का हिस्सा बनने वाले बोर्ड को बदलना — या सिस्टम से बिजली हटाए जाने पर किसी भी बोर्ड को बदलना — पैरामीटर हानि का जोखिम वहन करता है जिसे वर्तमान बैकअप समाप्त करता है।

यदि बैकअप मौजूद नहीं है, तो उत्पादन सुरक्षित रूप से फिर से शुरू होने से पहले मशीन के मापदंडों को मशीन निर्माता के मूल दस्तावेज़ीकरण से मैन्युअल रूप से फिर से दर्ज किया जाना चाहिए।

Q5: MC1619-1 को संभालते समय किन ESD सावधानियों की आवश्यकता है?

MC1619-1, सभी M3/MC श्रृंखला PCBs की तरह, एक स्थैतिक-संवेदनशील असेंबली है। बोर्ड को संभालते समय हमेशा एक सत्यापित अर्थ ग्राउंड से जुड़े ग्राउंडेड ESD कलाई का पट्टा का उपयोग करें। एक ESD-सुरक्षित मैट पर काम करें।

स्थापना के क्षण तक बोर्ड को उसके एंटी-स्टैटिक पैकेजिंग में रखें। विफल बोर्ड को हटाने या प्रतिस्थापन स्थापित करने से पहले सुनिश्चित करें कि M300 नियंत्रण कैबिनेट बंद है और मुख्य डिस्कनेक्ट लॉक आउट है।

बोर्ड के घटक पक्ष या कनेक्टर संपर्कों को नग्न हाथों से छूने से बचें।

ये सावधानियां विफल बोर्ड को हटाने और प्रतिस्थापन स्थापित करने दोनों पर लागू होती हैं — स्थापना के दौरान एक नए बोर्ड को ESD क्षति मूल विफलता जितनी ही महंगी है।
