| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए350-8101-टी184 |
FANUC की पार्ट नंबरिंग कई उपसर्ग परंपराओं का उपयोग करती है। A06B, A16B, और A20B श्रृंखला वाणिज्यिक ऑर्डर भागों की पहचान करती है।A350 उपसर्गFANUC के पीसीबी निर्माण संख्याओं की पहचान करता है - आंतरिक ड्राइंग संदर्भ जिसे FANUC सर्किट बोर्ड विनिर्माण स्तर पर विशिष्ट पीसीबी डिजाइनों की पहचान करने के लिए उपयोग करता है। A350 नंबर वाले पीसीबी असली हैं
FANUC-डिज़ाइन किए गए बोर्ड उनके वाणिज्यिक उत्पाद असेंबलियों से जुड़े हुए हैं।

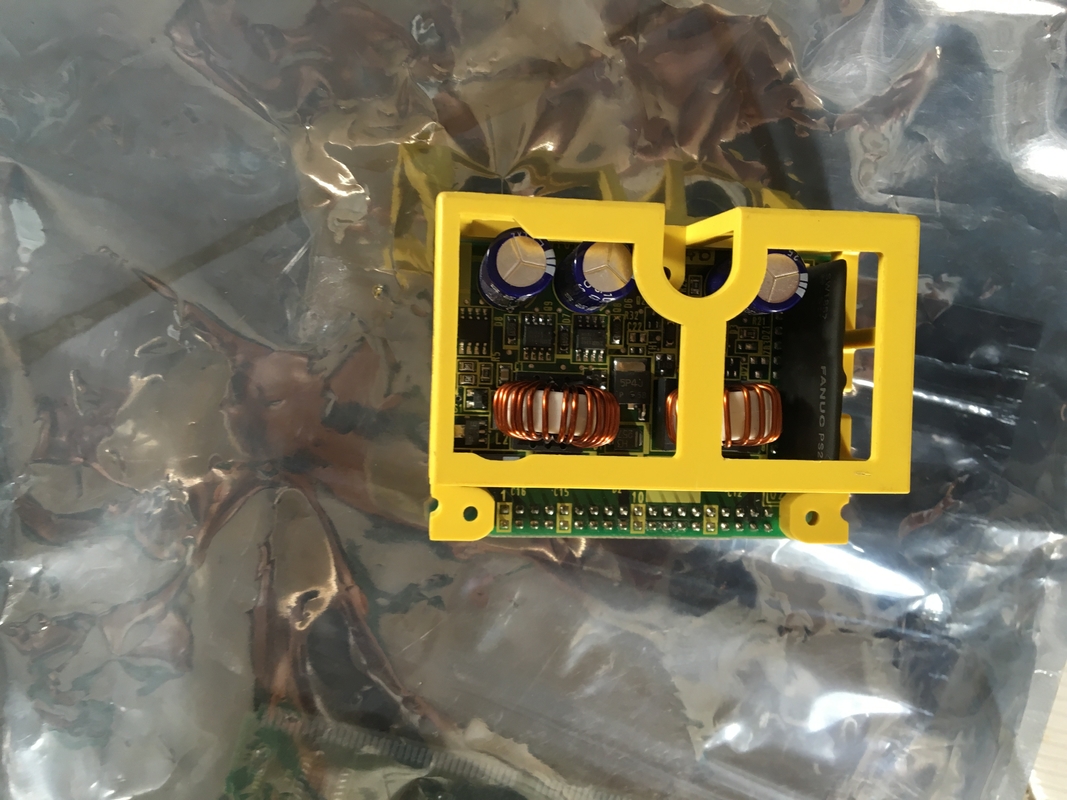

A350-8101-T184 एक ऐसा निर्माण-संदर्भित पीसीबी है, जिसका उपयोग FANUC सीएनसी मशीन अनुप्रयोगों में किया जाता है। T184 प्रत्यय A350-8101 डिज़ाइन परिवार के भीतर इस विशिष्ट बोर्ड संस्करण की पहचान करता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए350-8101-टी184 |
| वोल्टेज आपूर्ति | 24वीडीसी |
| वर्तमान रेटिंग | 15ए |
| प्रदर्शन | 7-सेगमेंट एलईडी |
| सुरक्षा | आईपी67 |
| आवेदन | सीएनसी मशीन |
7-सेगमेंट एलईडी डिस्प्ले एक संख्यात्मक या अल्फ़ान्यूमेरिक स्थिति संकेत प्रदान करता है जो सीधे पीसीबी के माउंटिंग स्थान पर दिखाई देता है। FANUC सीएनसी और ड्राइव सिस्टम में, 7-सेगमेंट एलईडी डिस्प्ले आमतौर पर काम करते हैं:
अलार्म कोड प्रदर्शित करता है:सर्वो एम्पलीफायर और स्पिंडल एम्पलीफायर अलार्म सक्रिय होने पर गलती कोड दिखाने के लिए 2-अंकीय 7-सेगमेंट एलईडी का उपयोग करते हैं। एम्पलीफायर के एलईडी डिस्प्ले पर दिखाई देने वाला कोड सीएनसी ऑपरेटर स्क्रीन तक पहुंच की आवश्यकता के बिना सीधे गलती प्रकार की पहचान करता है।
स्थिति संकेतक:सामान्य परिचालन स्थिति, तैयार स्थिति और आरंभीकरण प्रगति को परिभाषित एलईडी खंड पैटर्न के माध्यम से इंगित किया जा सकता है।
डायग्नोस्टिक रीडआउट:कमीशनिंग या समस्या निवारण के दौरान, 7-सेगमेंट डिस्प्ले लैपटॉप या बाहरी मॉनिटर की आवश्यकता के बिना हार्डवेयर पर प्रथम-स्तरीय डायग्नोस्टिक संकेत प्रदान करता है।
एलईडी स्थिति के साथ सीएनसी मशीन पैनल I/O:एक सीएनसी मशीन टूल A350-8101-T184 को कार्य क्षेत्र के करीब एक सीलबंद आवास में माउंट करता है। 7-सेगमेंट एलईडी डिस्प्ले मशीन बॉडी पर दृश्यमान अलार्म कोड आउटपुट प्रदान करता है, जिसे ऑपरेटर मुख्य सीएनसी पैनल को देखे बिना पढ़ सकता है।
ड्राइव मॉड्यूल स्थिति प्रदर्शन:मशीन के भीतर एक FANUC ड्राइव मॉड्यूल A350-8101-T184 को इसके फ्रंट-फेसिंग एलईडी स्टेटस पीसीबी के रूप में शामिल करता है। बोर्ड की IP67 रेटिंग इस मशीन कॉन्फ़िगरेशन पर ड्राइव क्षेत्र तक पहुंचने वाली शीतलक धुंध से बचाती है।
मशीन प्रतिस्थापन पीसीबी:एक सीएनसी मशीन में A350-8101-T184 PCB में खराबी आ जाती है। प्रतिस्थापन बोर्ड - IP67 और 7-सेगमेंट एलईडी विनिर्देश से मेल खाता है - पूर्ण मशीन फ़ंक्शन को बहाल करने के लिए फिट किया गया है।
Q1: A16B या A20B FANUC भाग संख्या की तुलना में A350 उपसर्ग क्या दर्शाता है?
A350 उपसर्ग FANUC PCB फैब्रिकेशन (ड्राइंग) नंबर की पहचान करता है - FANUC की विनिर्माण प्रक्रिया में उपयोग किया जाने वाला एक आंतरिक सर्किट बोर्ड डिज़ाइन संदर्भ। A16B और A20B उपसर्ग व्यावसायिक भाग संख्याएँ हैं जिनका उपयोग ऑर्डर देने के लिए किया जाता है। A350 बोर्ड एक वास्तविक FANUC-डिज़ाइन किया गया पीसीबी है जो एक अलग भाग संख्या के साथ एक वाणिज्यिक असेंबली के अनुरूप हो सकता है, या सीधे A350 फैब्रिकेशन नंबर के तहत स्टॉक और आपूर्ति किया जा सकता है।
Q2: इस पीसीबी को मानक पीसीबी सुरक्षा के बजाय IP67 सुरक्षा की आवश्यकता क्यों है?
IP67 सुरक्षा की आवश्यकता तब होती है जब पीसीबी ऐसे वातावरण में स्थापित किया जाता है जहां यह शीतलक स्प्रे, धोने वाले पानी, या काटने वाले क्षेत्र से धातु कण संदूषण के संपर्क में आ सकता है। अधिकांश सीएनसी नियंत्रक पीसीबी पूरी तरह से सीलबंद अलमारियों में बंद हैं और उन्हें IP67 की आवश्यकता नहीं है। A350-8101-T184 की IP67 रेटिंग इंगित करती है कि इसे अधिक उजागर माउंटिंग स्थान के लिए डिज़ाइन किया गया है - मशीन बॉडी पर, मशीन-माउंटेड सीलबंद आवास के अंदर, या पैनल स्थिति में जहां पर्यावरणीय जोखिम ऑपरेटिंग स्थिति का हिस्सा है।
Q3: क्या A350-8101-T184 के लिए 24VDC आपूर्ति सीधे सीएनसी बिजली आपूर्ति से आ सकती है?
हां, बशर्ते सीएनसी बिजली आपूर्ति की 24VDC रेल में सिस्टम में अन्य सभी 24V लोड के साथ A350-8101-T184 की 15A वर्तमान मांग की आपूर्ति करने की पर्याप्त क्षमता हो। यदि कुल 24V लोड बिजली आपूर्ति की रेटिंग के करीब पहुंचता है, तो उच्च-वर्तमान लोड (A350-8101-T184 सहित) के लिए एक समर्पित 24VDC आपूर्ति उपयुक्त हो सकती है। 24VDC आपूर्ति क्षमता को सत्यापित करने के लिए मशीन के विद्युत दस्तावेज़ से परामर्श लें।
Q4: FANUC मॉड्यूल पर स्टेटस कोड के रूप में किस प्रकार के 7-सेगमेंट एलईडी पैटर्न का उपयोग किया जाता है?
FANUC दो-वर्ण कोड दिखाने के लिए ड्राइव मॉड्यूल (सर्वो, स्पिंडल, पावर सप्लाई) पर 2-अंकीय 7-सेगमेंट एलईडी डिस्प्ले का उपयोग करता है। सामान्य परिचालन स्थिति आमतौर पर डैश या विशिष्ट संख्या संयोजनों द्वारा इंगित की जाती है। अलार्म स्थितियाँ संख्यात्मक कोड प्रदर्शित करती हैं - उदाहरण के लिए, "01" से "99" विभिन्न अलार्म श्रेणियों को कवर करती हैं। 7-सेगमेंट डिस्प्ले वाले किसी भी FANUC मॉड्यूल के लिए विशिष्ट कोड अर्थ संबंधित मॉड्यूल रखरखाव मैनुअल में दर्ज किए गए हैं।
Q5: A350-8101-T184 को कैसे बदला जाता है - क्या यह एक प्लग-इन या सोल्डर घटक है?
प्रतिस्थापन विधि इस बात पर निर्भर करती है कि A350-8101-T184 को विशिष्ट मशीन असेंबली में कैसे लगाया जाता है। FANUC सिस्टम में पीसीबी मॉड्यूल आमतौर पर किसी अन्य बोर्ड पर सीधे सोल्डर करने के बजाय कनेक्टर-माउंटेड (एज कनेक्टर, हेडर कनेक्टर) होते हैं। यदि T184 बोर्ड प्लग-इन कनेक्टर के माध्यम से कनेक्ट होता है, तो प्रतिस्थापन एक फ़ील्ड-सर्विसेबल ऑपरेशन है। यदि इसे एक सीलबंद असेंबली में एकीकृत किया गया है, तो केवल पीसीबी के बजाय पूरी सीलबंद इकाई को बदलने की आवश्यकता हो सकती है। मशीन के विद्युत दस्तावेज से माउंटिंग व्यवस्था की पुष्टि करें।
