| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2101-0787 |
A20B-2101 श्रृंखला अल्फा-आई पीढ़ी के सर्वो और स्पिंडल एम्पलीफायर मॉड्यूल के लिए FANUC के ड्राइव नियंत्रण और पावर पीसीबी का परिवार है। इस श्रृंखला के बोर्ड कई कार्यात्मक प्रकारों में फैले हुए हैं:
सर्वो एम्पलीफायर नियंत्रण बोर्ड:इसमें डुअल-चैनल एचआरवी सर्वो ड्राइव बोर्ड (एआईएसवी श्रृंखला) शामिल है, जो सर्वो मोटर नियंत्रण के लिए वर्तमान नियंत्रण लूप प्रोसेसिंग और एफएसएसबी इंटरफ़ेस प्रदान करता है। A20B-2101-0041 (2-अक्ष) और A20B-2101-0042 (3-अक्ष) जैसे नंबर मानक aiSV कॉन्फ़िगरेशन को कवर करते हैं।
स्पिंडल एम्पलीफायर नियंत्रण बोर्ड:इसमें अल्फा आईबी स्पिंडल एम्पलीफायर नियंत्रण (उदाहरण के लिए, 6220 श्रृंखला स्पिंडल के लिए A20B-2101-0870), स्पिंडल गति, अभिविन्यास और आउटपुट वर्तमान विनियमन का प्रबंधन शामिल है।
पावर और पीएसएम बोर्ड:उच्च-वोल्टेज पीएसएम वेरिएंट के लिए बोर्ड और बड़े एम्पलीफायर असेंबली के भीतर पावर स्टेज समर्थन।
βi श्रृंखला सर्वो बोर्ड:FANUC के βi कॉम्पैक्ट सर्वो एम्पलीफायरों (क्रमशः 200V और 400V इनपुट) के लिए A20B-2101-0050 और A20B-2101-0051 बोर्ड शामिल हैं।

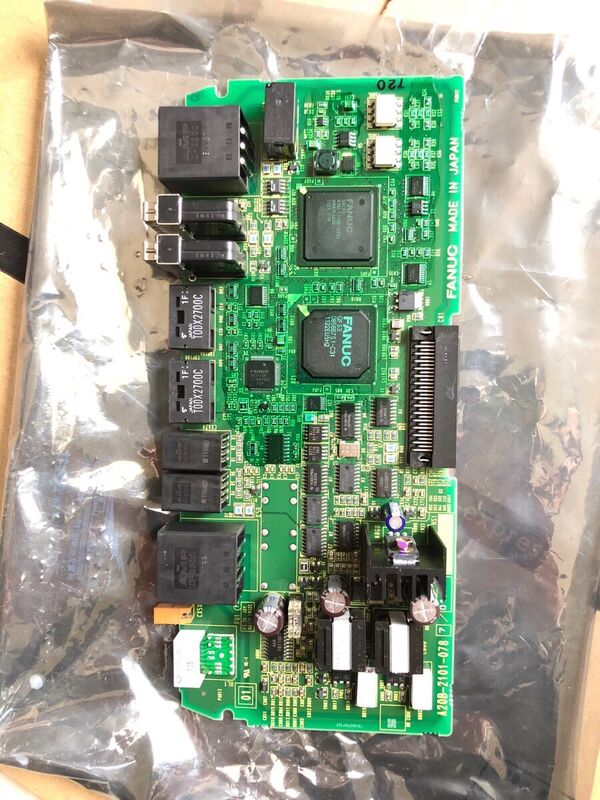

A20B-2101-0787 इस श्रृंखला के भीतर एक विशिष्ट स्थान रखता है, उस ड्राइव एप्लिकेशन की सेवा करता है जिसके लिए इसे डिज़ाइन किया गया था।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए20बी-2101-0787 |
| शृंखला | A20B-2101 |
| उत्पादक | फैनुक कॉर्पोरेशन |
| प्रकार | ड्राइव पीसीबी (सर्वो या स्पिंडल) |
| आवेदन | FANUC अल्फा-आई / ड्राइव सिस्टम |
| पीढ़ी | अल्फ़ा-आई (आई-सीरीज़) |
FANUC के अल्फा-आई सर्वो और स्पिंडल एम्पलीफायर मॉड्यूल आंतरिक रूप से बदलने योग्य पीसीबी के साथ बनाए गए हैं। एक विशिष्ट मॉड्यूल में एक वायरिंग बोर्ड (निष्क्रिय कनेक्टर परत) और एक या अधिक सक्रिय पीसीबी होते हैं - नियंत्रण तर्क, गेट ड्राइव और बिजली वितरण बोर्ड। यह स्तरित डिज़ाइन लक्षित पीसीबी-स्तरीय प्रतिस्थापन को संभव बनाता है:
त्रुटि का पृथक्करण:जब निदान से बोर्ड की खराबी की पुष्टि हो जाती है, तो केवल उस बोर्ड को बदलने की आवश्यकता होती है। अन्य बोर्ड और मॉड्यूल हाउसिंग यथावत बने हुए हैं।
पैरामीटर संरक्षण:मोटर पैरामीटर और सर्वो लाभ सीएनसी की मेमोरी में रहते हैं - ड्राइव बोर्ड में नहीं। A20B-2101-0787 को बदलने से सीएनसी पैरामीटर सेटिंग्स प्रभावित नहीं होती हैं।
लागत क्षमता:पीसीबी-स्तरीय प्रतिस्थापन पूर्ण मॉड्यूल प्रतिस्थापन की तुलना में काफी कम महंगा है, खासकर उच्च-शक्ति मॉड्यूल वेरिएंट के लिए।
अल्फा-आई ड्राइव मॉड्यूल की मरम्मत:एक FANUC सर्वो या स्पिंडल एम्पलीफायर मॉड्यूल पुष्टिकृत अक्षुण्ण मोटर और केबलिंग के साथ एक सतत अलार्म विकसित करता है। बोर्ड-स्तरीय निदान A20B-2101-0787 को विफल घटक के रूप में पहचानता है। प्रतिस्थापन सामान्य ड्राइव संचालन को पुनर्स्थापित करता है।
नियोजित रखरखाव अतिरिक्त:अल्फा-आई ड्राइव मॉड्यूल के बेड़े को बनाए रखने वाली एक सुविधा A20B-2101-0787 को रेडी-टू-फिट मरम्मत स्पेयर के रूप में स्टॉक करती है, जो नियोजित रखरखाव विंडो के दौरान बोर्ड-स्तरीय विफलता के लिए त्वरित प्रतिक्रिया को सक्षम करती है।
Q1: मैं कैसे पुष्टि करूं कि A20B-2101-0787 मेरे ड्राइव मॉड्यूल के लिए सही प्रतिस्थापन बोर्ड है?
विशिष्ट अल्फा-आई मॉड्यूल के अंदर बोर्ड लेबल से सीधे भाग संख्या पढ़ें। यदि लेबल पर A20B-2101-0787 लिखा है, तो यह निश्चित प्रतिस्थापन है। उस मॉड्यूल के भीतर बोर्ड के स्लॉट और फ़ंक्शन को सत्यापित करने के लिए लागू मॉड्यूल मॉडल के लिए FANUC अल्फा-आई रखरखाव मैनुअल में ड्राइव मॉड्यूल के स्पेयर पार्ट्स की सूची के खिलाफ क्रॉस-चेक करें।
Q2: क्या A20B-2101-0787 को पूरे मॉड्यूल को हटाए बिना स्टैंडअलोन बोर्ड के रूप में बदला जा सकता है?
A20B-2101-0787 तक पहुंचने के लिए ड्राइव कैबिनेट से एम्पलीफायर मॉड्यूल को हटाने और उसके आवास को खोलने की आवश्यकता होती है। एक बार जब मॉड्यूल बेंच पर होता है, तो स्टैक में वायरिंग बोर्ड या अन्य बरकरार बोर्डों को परेशान किए बिना विशिष्ट बोर्ड को हटाया और बदला जा सकता है। बोर्ड निष्कर्षण प्रक्रियाओं और किसी भी प्रतिधारण फास्टनर आवश्यकताओं के लिए विशिष्ट मॉड्यूल प्रकार के लिए FANUC मॉड्यूल सेवा दस्तावेज़ देखें।
Q3: क्या A20B-2101-0787 को फिट करने के लिए सर्वो या स्पिंडल पैरामीटर की पुनः प्रविष्टि की आवश्यकता होती है?
नहीं, सभी सर्वो और स्पिंडल पैरामीटर सीएनसी की मुख्य पैरामीटर मेमोरी में संग्रहीत होते हैं, ड्राइव बोर्ड में नहीं। प्रतिस्थापन बोर्ड को फिट करने और बिजली बहाल करने के बाद, सीएनसी मॉड्यूल के साथ संचार को फिर से स्थापित करता है और मौजूदा पैरामीटर सेट को स्वचालित रूप से लागू करता है। सत्यापित करें कि ड्राइव सामान्य तत्परता प्राप्त कर लेती है और मशीन को उत्पादन में वापस लाने से पहले कम गति वाले परीक्षण चलाएँ।
Q4: A20B-2101-0787 तक पहुंचने के लिए अल्फा-आई मॉड्यूल खोलने से पहले कौन से डिस्चार्ज सुरक्षा चरण लागू होते हैं?
मुख्य बिजली हटा दिए जाने के बाद अल्फा-आई मॉड्यूल के डीसी बस कैपेसिटर खतरनाक वोल्टेज बनाए रखते हैं। FANUC अल्फा-आई रखरखाव मैनुअल में निर्दिष्ट डिस्चार्ज अंतराल की प्रतीक्षा करें - आमतौर पर चार्ज इंडिकेटर एलईडी बुझाने से संकेत मिलता है - या मॉड्यूल हाउसिंग खोलने से पहले बस सुरक्षित सीमा से नीचे है इसकी पुष्टि करने के लिए एक कैलिब्रेटेड डीसी वाल्टमीटर के साथ मापें। इस चरण को कभी भी नजरअंदाज न करें, भले ही मॉड्यूल कई मिनट तक बंद रहा हो।
Q5: क्या A20B-2101-0787 सीएनसी मशीनिंग अनुप्रयोगों के लिए विशिष्ट है, या रोबोट ड्राइव सिस्टम में भी उपयोग किया जाता है?
A20B-2101 श्रृंखला सीएनसी मशीन टूल ड्राइव सिस्टम और FANUC रोबोट सर्वो ड्राइव अनुप्रयोगों दोनों पर काम करती है, क्योंकि ड्राइव हार्डवेयर आर्किटेक्चर इन उत्पाद लाइनों में साझा किया जाता है। A20B-2101-0787 की विशिष्ट तैनाती उस होस्ट सिस्टम पर निर्भर करती है जिसमें यह स्थापित है। प्रतिस्थापन प्राप्त करने से पहले ड्राइव मॉड्यूल के दस्तावेज़ से होस्ट सिस्टम प्रकार - सीएनसी या रोबोट नियंत्रक - की पुष्टि करें।
