| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-2902-0671 |
FANUC बीटा iSVSP एक कॉम्पैक्ट, एकीकृत एम्पलीफायर है जो एक ही आवास में तीन ड्राइव फ़ंक्शन को जोड़ता है:
डीसी बस बिजली आपूर्ति (पीएसयू):एसी मेन पावर को डीसी बस वोल्टेज में परिवर्तित करता है जो सर्वो और स्पिंडल आउटपुट चरणों को फ़ीड करता है - वह फ़ंक्शन जिसके लिए अन्यथा पूर्ण अल्फा-आई कैबिनेट में एक अलग पीएसएम (पावर सप्लाई मॉड्यूल) की आवश्यकता होगी।
सर्वो अक्ष नियंत्रण (एसवी):एक या अधिक मशीन अक्षों पर सर्वो मोटर को नियंत्रित करता है, स्थिति-नियंत्रित अक्ष गति के लिए वर्तमान नियंत्रण लूप और एफएसएसबी संचार निष्पादित करता है।
स्पिंडल नियंत्रण (एसपी):गति विनियमन, अभिविन्यास और निरंतर सतह गति कार्यों के लिए मशीन स्पिंडल मोटर को नियंत्रित करता है।
इन तीनों को βiSVSP (बीटा i SVSP) इकाई में एकीकृत करना छोटे सीएनसी मशीन टूल्स के लिए डिज़ाइन किया गया है जहां कैबिनेट स्थान सीमित है - सरल 2-अक्ष या 3-अक्ष मोड़ केंद्र और छोटे मशीनिंग केंद्र जहां अल्फा-आई का अलग मॉड्यूल कैबिनेट बड़ा होगा। एसवीएसपी इकाई एक अलग पीएसएम + एसवीएम + एसपीएम संयोजन की तुलना में काफी कम कैबिनेट वॉल्यूम लेती है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | ए20बी-2902-0671 |
| आवेदन | बीटा iSVSP एम्पलीफायर इकाई |
| समारोह | पीसीबी मॉड्यूल (आंतरिक प्लग-इन बोर्ड) |
| शृंखला | A20B-2902 |
| ड्राइव प्रकार | एकीकृत सर्वो/स्पिंडल/बिजली आपूर्ति |

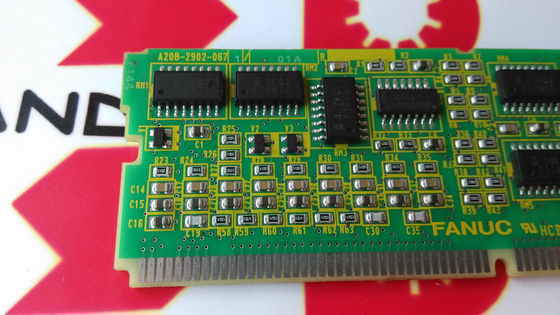

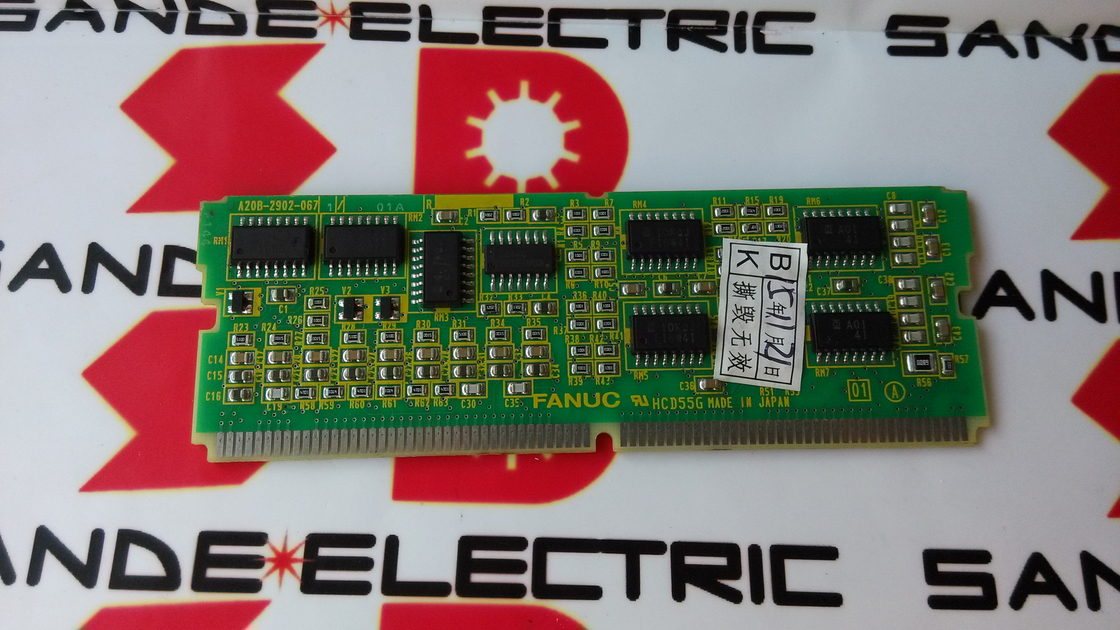

बीटा iSVSP एम्पलीफायर हाउसिंग के भीतर, कई पीसीबी एकीकृत ड्राइव फ़ंक्शंस को लागू करने के लिए एक साथ काम करते हैं। A20B-2902-0671 इन आंतरिक पीसीबी मॉड्यूल में से एक है - एक प्लग-इन बेटी बोर्ड जो एसवीएसपी के इलेक्ट्रॉनिक्स स्टैक के भीतर एक विशिष्ट सर्किट फ़ंक्शन प्रदान करता है।
A20B-2902 श्रृंखला, जैसा कि इस श्रृंखला में अन्यत्र चर्चा की गई है, प्लग-इन बेटी बोर्डों की एक विस्तृत श्रृंखला को कवर करती है - मेमोरी मॉड्यूल से लेकर सर्वो नियंत्रण मॉड्यूल से लेकर स्पिंडल नियंत्रण मॉड्यूल तक। A20B-2902-0671 विशेष रूप से बीटा iSVSP एप्लिकेशन से मेल खाता है, जो इस मॉड्यूल स्थिति में SVSP को जो भी सर्किट फ़ंक्शन की आवश्यकता होती है उसे प्रदान करता है।
जब यह पीसीबी मॉड्यूल विफल हो जाता है, तो बीटा आईएसवीएसपी के अंदर प्रदान किया जाने वाला फ़ंक्शन समझौता हो जाता है - जो एक पूर्ण एसवीएसपी यूनिट अलार्म, एक विशिष्ट ड्राइव फ़ंक्शन की विफलता (सर्वो अक्ष, स्पिंडल, या बिजली की आपूर्ति) की विफलता, या इस मॉड्यूल के परिचालन स्थितियों से संबंधित आंतरायिक गलती व्यवहार के रूप में प्रकट हो सकता है।
बीटा आई सीरीज़ (βi सीरीज़) FANUC की इकोनॉमी ड्राइव उत्पाद लाइन है, जो क्षमता और लागत दोनों में अल्फा-आई सीरीज़ से नीचे स्थित है। जबकि अल्फ़ा-आई व्यापक पावर रेंज में उच्च-प्रदर्शन सर्वो और स्पिंडल फ़ंक्शंस का समर्थन करता है, बीटा आई लक्ष्य:
छोटी मशीन टूल्स:सीएनसी 2 या 3 अक्षों, छोटे मशीनिंग केंद्रों और प्रशिक्षण मशीनों के साथ लेथ करता है जहां अल्फा-आई का प्रदर्शन लिफाफा एप्लिकेशन की आवश्यकता से अधिक होता है।
लागत-अनुकूलित स्थापनाएँ:जहां प्रति-यूनिट ड्राइव लागत मायने रखती है और मशीन की चक्र आवश्यकताएं बीटा आई की क्षमता सीमा के भीतर फिट होती हैं।
जगह की कमी वाली अलमारियाँ:एसवीएसपी संस्करण का एकीकृत डिज़ाइन तीन-मॉड्यूल अल्फा-आई कॉन्फ़िगरेशन की तुलना में कैबिनेट पदचिह्न को कम करता है।
A20B-2902-0671 इस प्लेटफ़ॉर्म का हिस्सा है - एक आंतरिक सर्किट मॉड्यूल प्रदान करता है जो बीटा iSVSP को अपने संयुक्त सर्वो, स्पिंडल और बिजली आपूर्ति कार्यों को वितरित करने में मदद करता है।
बीटा iSVSP इकाई दोष:बीटा iSVSP ड्राइव यूनिट का उपयोग करके एक छोटा सीएनसी टर्निंग सेंटर एक अलार्म विकसित करता है जो सामान्य ऑपरेशन को रोकता है। निदान A20B-2902-0671 मॉड्यूल को विफल आंतरिक घटक के रूप में पहचानता है। एसवीएसपी इकाई के भीतर इस मॉड्यूल के प्रतिस्थापन से सामान्य ड्राइव संचालन बहाल हो जाता है।
एसवीएसपी इकाई रखरखाव:बीटा iSVSP इकाई पर निर्धारित रखरखाव के दौरान, A20B-2902-0671 मॉड्यूल को बोर्ड-स्तरीय रिफ्रेश के हिस्से के रूप में बदल दिया जाता है - इस मॉड्यूल की सेवा जीवन को उच्च-ड्यूटी-चक्र उत्पादन एप्लिकेशन में रीसेट कर दिया जाता है।
Q1: क्या A20B-2902-0671 को संपूर्ण बीटा iSVSP इकाई से बदलने की आवश्यकता है, या इस मॉड्यूल को व्यक्तिगत रूप से बदला जा सकता है?
A20B-2902-0671 एसवीएसपी इकाई के भीतर एक व्यक्तिगत प्लग-इन मॉड्यूल है - पूरी इकाई नहीं। यदि दोष निदान पुष्टि करता है कि यह विशिष्ट मॉड्यूल विफलता बिंदु है, तो A20B-2902-0671 को बदलना ही सही और लागत प्रभावी मरम्मत कार्रवाई है। पूर्ण एसवीएसपी इकाई प्रतिस्थापन केवल तभी आवश्यक होता है जब कई आंतरिक घटक क्षतिग्रस्त हो जाते हैं या जब एसवीएसपी आवास स्वयं ही क्षतिग्रस्त हो जाता है।
Q2: विफल A20B-2902-0671 से कौन से ड्राइव फ़ंक्शन प्रभावित हो सकते हैं?
प्रभावित विशिष्ट ड्राइव फ़ंक्शन बीटा iSVSP आर्किटेक्चर के भीतर A20B-2902-0671 की सर्किट भूमिका पर निर्भर करते हैं। एक मॉड्यूल विफलता सर्वो अक्ष नियंत्रण, स्पिंडल नियंत्रण, या बिजली आपूर्ति विनियमन फ़ंक्शन - या तीनों को एक साथ प्रभावित कर सकती है यदि मॉड्यूल सभी कार्यों में साझा एक सामान्य संसाधन प्रदान करता है। एसवीएसपी इकाई द्वारा प्रदर्शित अलार्म कोड यह बताता है कि किस फ़ंक्शन से समझौता किया गया है।
Q3: क्या A20B-2902-0671 सभी बीटा iSVSP मॉडल रेटिंग के साथ संगत है?
बीटा iSVSP कई वर्तमान रेटिंग (उदाहरण के लिए, SVSP 20/20, 20/40, आदि) और इनपुट वोल्टेज वेरिएंट में उपलब्ध है। क्या A20B-2902-0671 कई रेटिंग के लिए सामान्य है या एक रेटिंग के लिए विशिष्ट है, यह SVSP के आंतरिक पीसीबी डिज़ाइन पर निर्भर करता है। ऑर्डर देने से पहले विशिष्ट एसवीएसपी यूनिट के स्पेयर पार्ट्स की सूची - मॉड्यूल की नेमप्लेट और FANUC बीटा आई सीरीज रखरखाव मैनुअल से पहचाने जाने योग्य - से पुष्टि करें।
Q4: बीटा iSVSP के अंदर A20B-2902-0671 तक पहुंचने से पहले कौन सी सुरक्षा सावधानियां लागू होती हैं?
बीटा iSVSP में एक एकीकृत डीसी बस कैपेसिटर बैंक शामिल है। अपने कॉम्पैक्ट आकार के बावजूद, एसी मेन पावर हटा दिए जाने के बाद कैपेसिटर खतरनाक वोल्टेज बनाए रखते हैं। FANUC बीटा i सीरीज रखरखाव मैनुअल किसी भी आंतरिक पहुंच से पहले विशिष्ट एसवीएसपी मॉडल के लिए आवश्यक डिस्चार्ज प्रतीक्षा समय निर्दिष्ट करता है। आंतरिक मॉड्यूल को संभालने से पहले चार्ज इंडिकेटर एलईडी का निरीक्षण करें और कैलिब्रेटेड डीसी वोल्टमीटर के साथ डिस्चार्ज को सत्यापित करें।
Q5: बीटा iSVSP और बीटा iSV (केवल-सर्वो) इकाई के बीच क्या अंतर है?
बीटा आईएसवी (सर्वो) इकाई केवल सर्वो अक्ष नियंत्रण प्रदान करती है - यह एक अलग बिजली आपूर्ति से डीसी बस बिजली खींचती है और इसमें एकीकृत स्पिंडल या बिजली आपूर्ति फ़ंक्शन शामिल नहीं होते हैं। बीटा iSVSP (सर्वो/स्पिंडल/पावर) कॉम्पैक्ट ऑल-इन-वन यूनिट का उत्पादन करने के लिए एकीकृत स्पिंडल नियंत्रण और एक एकीकृत डीसी बस बिजली आपूर्ति जोड़ता है। A20B-2902-0671 एसवीएसपी संस्करण के लिए विशिष्ट है - यह केवल एसवी इकाइयों से एक मॉड्यूल नहीं है।
