सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

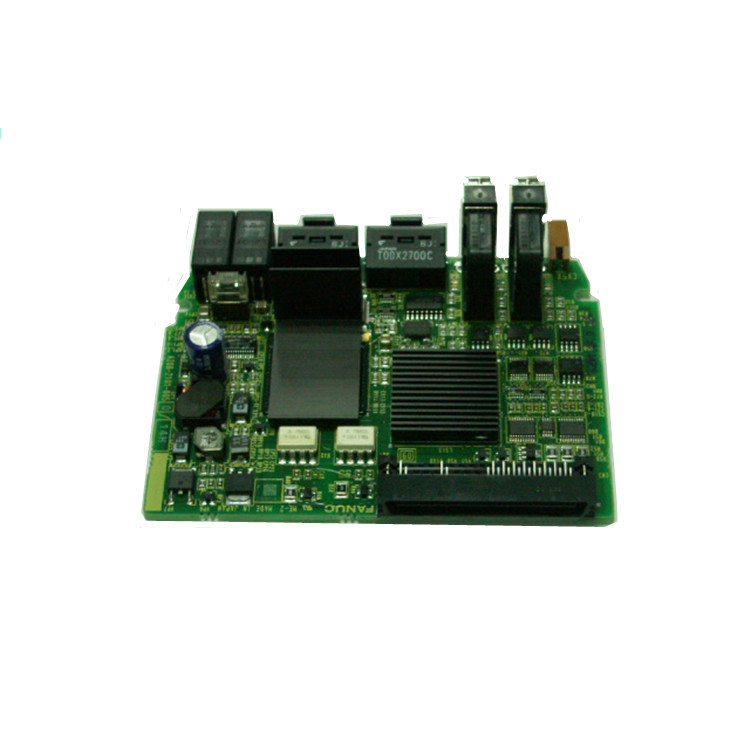

| मॉडल संख्या | A20B-2101-0500 |
A20B-2101 श्रृंखला FANUC के सबसे कार्यात्मक रूप से विविध पीसीबी परिवारों में से एक को शामिल करती है √ सर्वो एम्पलीफायरों, स्पिंडल एम्पलीफायरों, पावर सप्लाई मॉड्यूल के लिए ड्राइव बोर्ड और पावर बोर्डऔर कई पीढ़ियों और उत्पाद परिवारों में रोबोट सर्वो ड्राइव.
श्रृंखला एक विस्तृत संख्यात्मक सीमा को कवर करती है, जिसमें भाग संख्याओं के प्रत्येक समूह की इस सत्र के दौरान पुष्टि की गई है।
बीटा-आई एसवीएम1 नियंत्रण और शक्ति बोर्ड (005x ₹009x):जिसमें A20B-2101-0050/0051 (Beta-i SVM1 नियंत्रण 4i/20i/40i और 80i/40HVi के लिए पीसीबी) और A20B-2101-0090/0091 (पावर पीसीबी 4A और 20A SVM1 वेरिएंट के लिए) शामिल हैं।
बीटा आईएसवीएसपी एकीकृत ड्राइव बोर्ड (001x002x):जिसमें A20B-2101-0012 (βiSVPM2 सर्वो/स्पिंडल ड्राइव बोर्ड) और A20B-2101-0022/0025 (A06B-6134 बीटा SVSP श्रृंखला के लिए दो-अक्ष और तीन-अक्ष शक्ति पीसीबी) शामिल हैं।
स्पिंडल और सर्वो कंट्रोल बोर्ड (035x):जिसमें ड्राइव और रोबोट अनुप्रयोगों में स्पिंडल एम्पलीफायर नियंत्रण के लिए A20B-2101-0350 वर्ग के बोर्ड शामिल हैं।
विद्युत आपूर्ति बोर्ड (039x):जिसमें A20B-2101-0390/0391/0392/0393 परिवार शामिल है ️ जिसमें 7 सेगमेंट एलईडी डिस्प्ले और शोर फ़िल्टर के साथ अल्फा-आई पीएसएम उच्च शक्ति आपूर्ति बोर्ड के रूप में पुष्टि की गई है।
विद्युत बोर्ड (063x068x084x):जिसमें इस सत्र में पुष्टि की गई A20B-2101-0631 (पावर बोर्ड), A20B-2101-0681 (पावर सप्लाई बोर्ड) और A20B-2101-0840 (पावर कनेक्शन बोर्ड) शामिल हैं।
A20B-2101-0500 05xx रेंज में स्थित है, जो पुष्टि की गई बिजली आपूर्ति बोर्डों (039x) और पुष्टि की गई बिजली बोर्डों (063x) के बीच है।श्रृंखला में एक पद जो अल्फा/बीटा सर्वो और धुरी ड्राइव प्रणालियों के भीतर विशिष्ट ड्राइव इंटरफ़ेस या शक्ति वितरण कार्यों की सेवा करने वाले बोर्डों को कवर करता है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-2101-0500 |
| श्रृंखला | A20B-2101 |
| निर्माता | FANUC निगम |
| प्रकार | ड्राइव पीसीबी |
| आवेदन | FANUC सीएनसी और स्वचालन ड्राइव |
A20B-2101 ड्राइव पीसीबी ड्राइव मॉड्यूल हार्डवेयर स्टैक के भीतर विभिन्न परतों की सेवा करते हैं, विशिष्ट बोर्ड फ़ंक्शन के आधार परः
नियंत्रण परत बोर्डःये बोर्ड डिजिटल कमांड सिग्नल को प्रोसेस करते हैं, संचार इंटरफेस का प्रबंधन करते हैं, और पावर ट्रांजिस्टर के लिए गेट ड्राइव कमांड उत्पन्न करते हैं। वे लॉजिक वोल्टेज स्तरों पर काम करते हैं।
पावर-लेयर बोर्ड (वायरिंग बोर्ड / पावर बोर्ड):ये उच्च-प्रवाह मोटर आउटपुट पथ, डीसी बस कनेक्शन और वर्तमान सेंसर हार्डवेयर ले जाते हैं। वे बस वोल्टेज स्तरों पर काम करते हैं।
इंटरफेस और वितरण बोर्ड (ऊर्जा कनेक्शन बोर्ड):ये एक ड्राइव असेंबली के भीतर कई बोर्डों के बीच पावर सप्लाई रेल और सिग्नल को रूट करते हैं, जो बहु-बोर्ड ड्राइव कॉन्फ़िगरेशन के लिए विद्युत रीढ़ प्रदान करते हैं।
A20B-2101-0500 विशिष्ट ड्राइव मॉड्यूल के भीतर इन कार्यात्मक भूमिकाओं में से एक को पूरा करता है, जिसमें यह शामिल है, इसके सटीक कार्य को स्थापित मॉड्यूल के स्पेयर पार्ट्स दस्तावेज से पुष्टि की गई है।
ड्राइव मॉड्यूल पीसीबी दोषःएक FANUC सीएनसी या स्वचालन ड्राइव प्रणाली A20B-2101-0500 बोर्ड के लिए एक दोष विकसित करती है। बोर्ड को इसके भाग संख्या लेबल से पहचाना जाता है। प्रतिस्थापन ड्राइव फ़ंक्शन को बहाल करता है।
कार्यशाला की स्पेयर इन्वेंट्रीःएक सेवा सुविधा A20B-2101-0500 को उस द्वारा सेवा दी जाने वाली ड्राइव प्रणालियों के लिए एक स्टॉक स्पेयर के रूप में रखती है।
प्रश्न 1: मैं कैसे पुष्टि करता हूँ कि A20B-2101-0500 मेरे ड्राइव मॉड्यूल के लिए सही बोर्ड है?
विशिष्ट ड्राइव मॉड्यूल के अंदर बोर्ड लेबल से भाग संख्या पढ़ें. अगर यह पढ़ता है A20B-2101-0500, यह सही प्रतिस्थापन है.बोर्ड की कार्यात्मक भूमिका की पुष्टि करने के लिए लागू FANUC रखरखाव मैनुअल में ड्राइव मॉड्यूल के स्पेयर पार्ट्स की सूची से क्रॉस-रेफरेंस.
Q2: क्या A20B-2101-0500 सर्वो एम्पलीफायर या स्पिंडल एम्पलीफायर अनुप्रयोगों के लिए काम करता है?
A20B-2101 श्रृंखला दोनों सर्वो और धुरी ड्राइव अनुप्रयोगों की सेवा करती है। एक ही श्रृंखला में पुष्टि किए गए बोर्डों में बीटा-आई एसवीएम 1 सर्वो ड्राइव (005x ₹ 009x), एसवीएसपी एकीकृत ड्राइव (001x ₹ 002x),पीएसएम बिजली की आपूर्ति (039x)A20B-2101-0500 05xx स्थिति में मेजबान मॉड्यूल प्रलेखन से पुष्टि विशिष्ट ड्राइव अनुप्रयोग की सेवा करता है।
Q3: क्या A20B-2101-0500 को बदलने से सर्वो या स्पिंडल पैरामीटर प्रभावित होते हैं?
नहीं. ड्राइव पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में रहते हैं. A20B-2101-0500 को बदलने से किसी भी संग्रहीत सर्वो या धुरी पैरामीटर मानों को प्रभावित नहीं होता है.प्रतिस्थापन स्थापित करने और शक्ति बहाल करने के बाद, ड्राइव सीएनसी के साथ अपने संचार को फिर से स्थापित करता है और मौजूदा मापदंडों के तहत काम करता है।
Q4: A20B-2101-0500 तक पहुँचने से पहले किस प्रकार की निर्वात सुरक्षा लागू होती है?
ड्राइव मॉड्यूल में डीसी बस कैपेसिटर होते हैं जो नेटवर्क पावर हटाने के बाद खतरनाक वोल्टेज को बनाए रखते हैं।लागू FANUC रखरखाव मैनुअल के डिस्चार्ज प्रतीक्षा प्रक्रिया का पालन करें और किसी भी ड्राइव मॉड्यूल आवास खोलने से पहले एक कैलिब्रेटेड वोल्टमीटर के साथ डिस्चार्ज सत्यापित करें.
