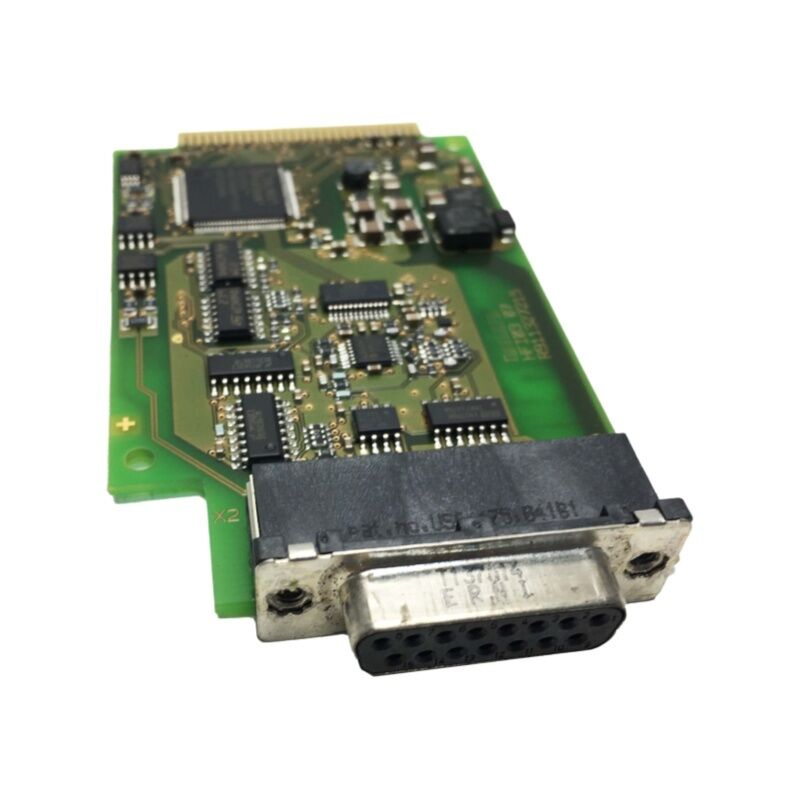

रेक्स्रोथ HFI003 R911327215 सर्वो एनकोडर सर्किट बोर्ड

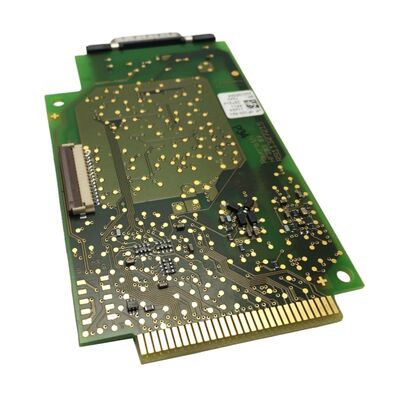

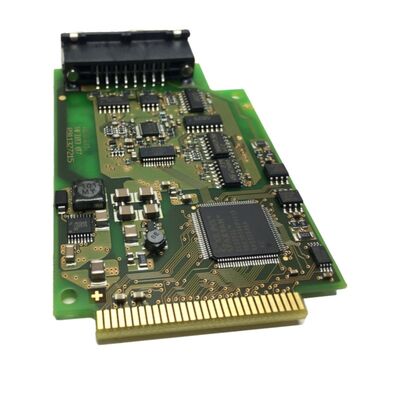

रेक्स्रोथ सर्वो शाफ्ट कार्ड एनकोडर सर्किट बोर्ड HFI003 07R911327215
वह छोटा बोर्ड जो एक बड़ी जिम्मेदारी वहन करता है
रेक्स्रोथ सर्वो मोटर सिस्टम में, एनकोडर सर्किट बोर्ड मोटर की बुद्धिमत्ता के रूप में कार्य करता है। यह बोर्ड केवल स्थिति पल्स को रिले नहीं करता है; यह मोटर की पहचान संग्रहीत करता है। रेक्स्रोथ HFI003 (सामग्री संख्या R911327215) मोटर के शाफ्ट सिरे पर लगा एनकोडर इंटरफ़ेस पीसीबी है, जो फीडबैक सेंसर और इंद्रड्राइव सर्वो ड्राइव के बीच एक सेतु का काम करता है। जब यह बोर्ड विफल हो जाता है, तो ड्राइव मोटर की पहचान नहीं कर पाता है, मान्य स्थिति डेटा नहीं पढ़ पाता है, और संचालित नहीं होगा।
सरल रोटरी एनकोडर के विपरीत, रेक्स्रोथ के एनकोडर बोर्ड आर्किटेक्चर में सीधे पीसीबी पर महत्वपूर्ण मोटर पैरामीटर संग्रहीत होते हैं—जिसमें मॉडल पदनाम, वाइंडिंग डेटा, रेटेड करंट और एनकोडर-विशिष्ट अंशांकन मान शामिल हैं। इंद्रड्राइव पावर-अप पर सीरियल संचार के माध्यम से इन सभी को स्वचालित रूप से पढ़ता है। यही कारण है कि एक सामान्य एनकोडर को स्वैप करने से काम नहीं चलेगा, और यही कारण है कि विशिष्ट बोर्ड पार्ट नंबर मायने रखता है: ड्राइव पर फर्मवेयर एक मान्यता प्राप्त डिवाइस की अपेक्षा करता है, और केवल सही रेक्स्रोथ एनकोडर बोर्ड ही उचित डेटा हैंडशेक प्रदान करता है।
घटक विनिर्देश
| पैरामीटर |
विवरण |
| भाग संख्या |
HFI003 |
| सामग्री संख्या |
R911327215 / 07R911327215 |
| निर्माता |
रेक्स्रोथ (इंद्रमैट) |
| घटक प्रकार |
सर्वो शाफ्ट एनकोडर सर्किट बोर्ड / एनकोडर इंटरफ़ेस पीसीबी |
| कार्य |
स्थिति और गति प्रतिक्रिया, मोटर पैरामीटर भंडारण |
| संगत प्रणाली |
रेक्स्रोथ इंद्रड्राइव श्रृंखला सर्वो ड्राइव |
| माउंटिंग स्थान |
सर्वो मोटर का पिछला शाफ्ट सिरा |
| संचार |
इंद्रड्राइव नियंत्रक के लिए सीरियल एनकोडर इंटरफ़ेस |
| संग्रहीत डेटा |
मोटर आईडी, एनकोडर प्रकार, अंशांकन मान, वाइंडिंग पैरामीटर |
सामान्य विफलता के कारण और लक्षण
रेक्स्रोथ सर्वो मोटरों पर एनकोडर पीसीबी मांग वाले वातावरण में संचालित होते हैं। सीधे मोटर शाफ्ट हाउसिंग से जुड़े होने के कारण, वे मोटर बॉडी से गर्मी, ड्राइवट्रेन से कंपन और कूलेंट मिस्ट या ग्राइंडिंग डस्ट से संभावित संदूषण के संपर्क में आते हैं। समय के साथ, कैपेसिटर खराब हो जाते हैं, थर्मल साइक्लिंग से सोल्डर जोड़ टूट जाते हैं, और ऑप्टिकल सेंसिंग घटक सिग्नल अखंडता खो देते हैं।
जब HFI003 विफल होना शुरू होता है तो सामान्य लक्षण:
- इंद्रड्राइव डिस्प्ले पर F8022 / F2001 एनकोडर फॉल्ट अलार्मड्राइव स्टार्टअप पर गलत या अपरिचित मोटर प्रकार का पता लगाता है
- कम गति पर शिकार या बहाव के कारण अनियमित स्थिति प्रतिक्रिया
- ड्राइव सही ढंग से इनिशियलाइज़ होता है लेकिन लोड के तहत एनकोडर त्रुटियों पर ट्रिप हो जाता है
- मोटर संचार का पूर्ण नुकसान—ड्राइव कोई मोटर का पता नहीं दिखाता है
- इनमें से कोई भी स्थिति एनकोडर बोर्ड को मूल्यांकन के लिए प्राथमिक घटक के रूप में इंगित करती है। एनकोडर केबल, कनेक्टर और केबल रूटिंग की भी जांच की जानी चाहिए इससे पहले कि बोर्ड की विफलता का निष्कर्ष निकाला जाए, लेकिन केबलिंग को खारिज करने के बाद बोर्ड की विफलता सबसे आम मूल कारण है।
मोटर पैरामीटर भंडारण विचार
रेक्स्रोथ के एनकोडर डिजाइन का एक महत्वपूर्ण पहलू जो अक्सर रखरखाव टीमों को चुनौती देता है, वह है एनकोडर बोर्ड में एम्बेडेड मोटर डेटा मेमोरी। जब इस बोर्ड को एक नई या नवीनीकृत इकाई से बदला जाता है, तो प्रतिस्थापन में आपके विशिष्ट मोटर के लिए सही पैरामीटर डेटा होना चाहिए। एक अलग मोटर से भौतिक रूप से समान बोर्ड ड्राइव को गलत मोटर प्रकार पढ़ने का कारण बनेगा—जिसके परिणामस्वरूप गलत वर्तमान सीमाएं, गलत कम्यूटेशन डेटा और ऐसे फॉल्ट होंगे जो ड्राइव समस्याओं के बजाय एनकोडर मुद्दों के रूप में दिखाई दे सकते हैं।
HFI003 बोर्ड के प्रतिष्ठित आपूर्तिकर्ता या तो आपके मोटर प्रकार के लिए पूर्व-प्रोग्राम की गई इकाइयां प्रदान करते हैं या पुष्टि करते हैं कि इकाई को एक संगत इंद्रड्राइव परीक्षण रिग पर सत्यापित किया गया है। खरीदने से पहले, पुष्टि करें कि एनकोडर डेटा को आपके मोटर के नेमप्लेट विनिर्देशों के विरुद्ध मान्य किया गया है।
अनुप्रयोग और संगत ड्राइव सिस्टम
HFI003 एनकोडर बोर्ड कई रेक्स्रोथ सर्वो मोटर परिवारों में उपयोग किया जाता है जो
इंद्रड्राइव नियंत्रकों पर संचालित होते हैं, जिसमें HCS01, HCS02, और HCS03 ड्राइव परिवार शामिल हैं। इन ड्राइव सिस्टम को व्यापक रूप से इसमें तैनात किया गया है:सीएनसी मशीन टूल फीड और स्पिंडल अक्ष
- —टर्निंग सेंटर, मशीनिंग सेंटर, ग्राइंडिंग मशीनप्रिंटिंग और पेपर प्रोसेसिंग मशीनरी
- —वेब टेंशन और रजिस्टर नियंत्रण अनुप्रयोगपैकेजिंग और फिलिंग लाइनें
- —उच्च-थ्रूपुट उत्पादन के लिए सिंक्रनाइज़ मल्टी-एक्सिस पोजिशनिंगप्लास्टिक इंजेक्शन मोल्डिंग मशीनें
- —क्लैंप और इंजेक्शन एक्सल ड्राइवअसेंबली ऑटोमेशन
- —इंद्रड्राइव प्लेटफॉर्म चलाने वाले रोबोटिक सेल और गैन्ट्री सिस्टमसोर्सिंग और गुणवत्ता सत्यापन
HFI003 आमतौर पर अधिकांश बाजारों में मानक औद्योगिक वितरण चैनलों के माध्यम से उपलब्ध नहीं होता है—इसे रेक्स्रोथ सेवा नेटवर्क, योग्य सर्वो मोटर मरम्मत सुविधाओं, या अधिशेष औद्योगिक भागों के बाजार के माध्यम से प्राप्त किया जाता है। अधिशेष बाजार से खरीदते समय, बोर्ड को
लाइव इंद्रड्राइव सिस्टम पर परीक्षण किया जाना चाहिए, न कि केवल नेत्रहीन निरीक्षण किया जाना चाहिए। बिना लोड की स्थिति में बिना किसी खराबी के चालू होने वाला बोर्ड वास्तविक मोटर संचालन के थर्मल और विद्युत तनाव के तहत अभी भी विफल हो सकता है।किसी भी आपूर्तिकर्ता से पूछने योग्य मुख्य प्रश्न:
क्या बोर्ड को एक मिलान किए गए इंद्रड्राइव नियंत्रक पर परीक्षण-रन किया गया है?
- क्या बोर्ड पर एनकोडर डेटा एक ज्ञात मोटर प्रकार से मेल खाता है?
- क्या वारंटी प्रदान की जाती है और किन शर्तों के तहत?
- अक्सर पूछे जाने वाले प्रश्न
Q1: क्या HFI003 R911327215 का उपयोग किसी भी रेक्स्रोथ सर्वो मोटर के साथ किया जा सकता है, या यह मॉडल-विशिष्ट है?
A: भौतिक बोर्ड कई मोटर वेरिएंट में फिट हो सकता है, लेकिन
पीसीबी पर प्रोग्राम किया गया एनकोडर डेटा मोटर-विशिष्ट है। इंद्रड्राइव स्टार्टअप पर इस बोर्ड से सीधे मोटर पहचान, एनकोडर प्रकार और पैरामीटर मान पढ़ता है। गलत डेटा वाले बोर्ड का उपयोग करने से गलत मोटर पहचान और संभावित ड्राइव फॉल्ट होंगे। स्थापना से पहले हमेशा पुष्टि करें कि बोर्ड का प्रोग्राम किया गया डेटा आपके मोटर के नेमप्लेट से मेल खाता है।Q2: इंद्रड्राइव पर कौन से फॉल्ट कोड आमतौर पर एनकोडर बोर्ड की विफलता का संकेत देते हैं?
A: एनकोडर बोर्ड मुद्दों को इंगित करने वाले सबसे आम अलार्म कोड में
F8022 (एनकोडर सिग्नल गलत हैं), F2001 (संचार त्रुटि), और स्टार्टअप त्रुटियां शामिल हैं जहां ड्राइव एक अपरिचित या गलत मोटर प्रकार की रिपोर्ट करता है। बोर्ड की विफलता मानने से पहले, हमेशा एनकोडर केबल और कनेक्टर का निरीक्षण करें—केबल के सिरे पर संदूषण या भौतिक क्षति एनकोडर-संबंधित फॉल्ट का एक महत्वपूर्ण हिस्सा है।Q3: क्या HFI003 बोर्ड को बदलने के बजाय उसकी मरम्मत करना संभव है?
A: सही परीक्षण उपकरणों के साथ अनुभवी इलेक्ट्रॉनिक्स तकनीशियनों के लिए घटक-स्तरीय मरम्मत संभव है। सामान्य विफलता बिंदुओं में ऑप्टिकल सेंसिंग घटक, कैपेसिटर और पीसीबी पर हेयरलाइन सोल्डर क्रैक शामिल हैं। हालांकि, सफलतापूर्वक मरम्मत किए गए बोर्ड को भी
रेक्स्रोथ इंद्रड्राइव सिस्टम पर पुनः सत्यापित किया जाना चाहिए ताकि सीरियल संचार और मोटर डेटा ठीक से काम कर रहे हैं, इसकी पुष्टि हो सके। मिलान हार्डवेयर पर कार्यात्मक परीक्षण के बिना मरम्मत सुरक्षा-महत्वपूर्ण सर्वो अक्ष के लिए पर्याप्त नहीं है।Q4: क्या HFI003 बोर्ड को बदलने के लिए इंद्रड्राइव पर सॉफ्टवेयर या पैरामीटर परिवर्तन की आवश्यकता होती है?
A: यदि प्रतिस्थापन बोर्ड सही और मिलान मोटर पैरामीटर डेटा वहन करता है, तो इंद्रड्राइव को पावर-अप पर स्वचालित रूप से मोटर को पहचानना चाहिए, जिसके लिए मैन्युअल पैरामीटर इनपुट की आवश्यकता नहीं होती है। यदि ड्राइव मोटर प्रकार परिवर्तन चेतावनी (सी-कोड) दिखाता है, तो इसका मतलब आमतौर पर यह है कि नए बोर्ड का डेटा ड्राइव में पहले संग्रहीत डेटा से भिन्न है—ड्राइव के सामान्य रूप से संचालित होने से पहले इसे हल करने की आवश्यकता है।
Q5: सर्वो मोटर पर HFI003 भौतिक रूप से कहाँ स्थित है?
A: एनकोडर सर्किट बोर्ड
मोटर के नॉन-ड्राइव एंड (NDE) पर लगा होता है—आउटपुट शाफ्ट के विपरीत मोटर का पिछला हिस्सा। यह एनकोडर हाउसिंग कवर के अंदर बैठता है, सीधे फीडबैक सेंसर असेंबली से जुड़ा या एकीकृत होता है। इसे एक्सेस करने के लिए मोटर के पीछे एनकोडर कवर को हटाने की आवश्यकता होती है, जिसे कुछ फास्टनरों द्वारा सुरक्षित किया जाता है। मोटर शाफ्ट के सापेक्ष एनकोडर संरेखण को परेशान करने से बचने के लिए सावधानी से संभालें।
