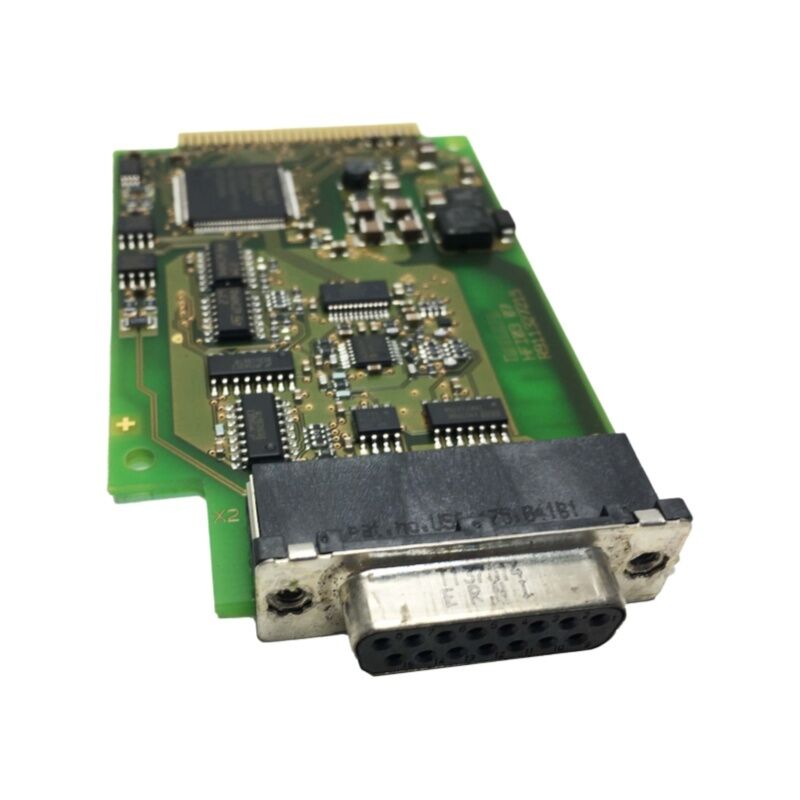

HFI03 रेक्स्रोथ सर्वो शाफ्ट कार्ड एन्कोडर सर्किट बोर्ड HFI03 07R911327215

रेक्सरोथ सर्वो शाफ्ट कार्ड एनकोडर सर्किट बोर्ड HFI003 07R911327215

रेक्सरोथ सर्वो मोटर प्रणाली में, एनकोडर सर्किट बोर्ड मोटर की इंटेलिजेंस के रूप में कार्य करता है। यह बोर्ड केवल स्थिति पल्स को रिले नहीं करता है; यह मोटर की पहचान संग्रहीत करता है।रेक्सरोथ HFI03(सामग्री संख्याR911327215) एनकोडर इंटरफ़ेस पीसीबी है जो मोटर के शाफ्ट सिरे पर लगा होता है, जो फीडबैक सेंसर और को जोड़ता हैइंद्रड्राइव सर्वो ड्राइव. जब यह बोर्ड विफल हो जाता है, तो ड्राइव मोटर की पहचान नहीं कर सकती, वैध स्थिति डेटा नहीं पढ़ सकती, और काम नहीं करेगी।

साधारण रोटरी एनकोडर के विपरीत, रेक्सरोथ का एनकोडर बोर्ड आर्किटेक्चर महत्वपूर्ण मोटर मापदंडों को सीधे पीसीबी पर संग्रहीत करता है - जिसमें मॉडल पदनाम, वाइंडिंग डेटा, रेटेड करंट और एनकोडर-विशिष्ट अंशांकन मान शामिल हैं। इंद्रड्राइव सीरियल संचार के माध्यम से पावर-अप पर यह सब स्वचालित रूप से पढ़ता है। यही कारण है कि जेनेरिक एनकोडर में स्वैपिंग काम नहीं करेगी, और विशिष्ट बोर्ड भाग संख्या क्यों मायने रखती है: ड्राइव पर फर्मवेयर एक मान्यता प्राप्त डिवाइस की अपेक्षा करता है, और केवल सही रेक्सरोथ एनकोडर बोर्ड ही उचित डेटा हैंडशेक प्रदान करता है।

रेक्स्रोथ सर्वो मोटर्स पर एनकोडर पीसीबी मांग वाले वातावरण में काम करते हैं। सीधे मोटर शाफ्ट हाउसिंग पर स्थापित, वे मोटर बॉडी से गर्मी, ड्राइवट्रेन से कंपन, और शीतलक धुंध या पीसने वाली धूल से संभावित संदूषण के संपर्क में आते हैं। समय के साथ, कैपेसिटर ख़राब हो जाते हैं, थर्मल साइक्लिंग से सोल्डर जोड़ टूट जाते हैं, और ऑप्टिकल सेंसिंग घटक सिग्नल अखंडता खो देते हैं।

HFI003 के विफल होने पर सामान्य लक्षण:

इनमें से कोई भी स्थिति एनकोडर बोर्ड को मूल्यांकन के लिए प्राथमिक घटक के रूप में इंगित करती है। बोर्ड की विफलता का निष्कर्ष निकालने से पहले एनकोडर केबल, कनेक्टर और केबल रूटिंग की भी जांच की जानी चाहिए, लेकिन केबलिंग को खारिज करने के बाद बोर्ड की विफलता सबसे आम मूल कारण है।

रेक्स्रोथ के एनकोडर डिज़ाइन का एक महत्वपूर्ण पहलू जो अक्सर रखरखाव टीमों को चुनौती देता है वह एनकोडर बोर्ड में एम्बेडेड मोटर डेटा मेमोरी है। इस बोर्ड को एक नई या नवीनीकृत इकाई के साथ प्रतिस्थापित करते समय, प्रतिस्थापन में आपके विशिष्ट मोटर के लिए सही पैरामीटर डेटा होना चाहिए। एक अलग मोटर से भौतिक रूप से समान बोर्ड ड्राइव को गलत मोटर प्रकार को पढ़ने का कारण बनेगा - जिसके परिणामस्वरूप गलत वर्तमान सीमाएं, गलत कम्यूटेशन डेटा और दोष होंगे जो एनकोडर समस्याओं के बजाय ड्राइव समस्याओं के रूप में प्रकट हो सकते हैं।

HFI003 बोर्ड के प्रतिष्ठित आपूर्तिकर्ता या तो आपके मोटर प्रकार के लिए पूर्व-प्रोग्राम की गई इकाइयों की आपूर्ति करते हैं या पुष्टि करते हैं कि यूनिट को संगत इंद्रड्राइव परीक्षण रिग पर सत्यापित किया गया है। खरीदने से पहले, पुष्टि करें कि एनकोडर डेटा को आपके मोटर के नेमप्लेट विनिर्देशों के अनुसार मान्य किया गया है।

HFI003 एनकोडर बोर्ड का उपयोग कई रेक्सरोथ सर्वो मोटर परिवारों में किया जाता हैइंद्रड्राइवनियंत्रक, जिनमें HCS01, HCS02, और HCS03 ड्राइव परिवार शामिल हैं। ये ड्राइव सिस्टम व्यापक रूप से तैनात हैं:

HFI03 आम तौर पर अधिकांश बाजारों में मानक औद्योगिक वितरण चैनलों के माध्यम से उपलब्ध नहीं है - इसे रेक्सरोथ सेवा नेटवर्क, योग्य सर्वो मोटर मरम्मत सुविधाओं, या अधिशेष औद्योगिक भागों बाजार के माध्यम से प्राप्त किया जाता है। अधिशेष बाजार से खरीदारी करते समय, बोर्ड होना चाहिएलाइव इंद्रड्राइव सिस्टम पर परीक्षण किया गया, न कि केवल दृष्टिगत रूप से निरीक्षण किया गया। एक बोर्ड जो नो-लोड परिस्थितियों में बिना किसी खराबी के चालू होता है, वास्तविक मोटर संचालन के थर्मल और विद्युत तनाव के तहत अभी भी विफल हो सकता है।

किसी भी आपूर्तिकर्ता से पूछने के लिए मुख्य प्रश्न:
