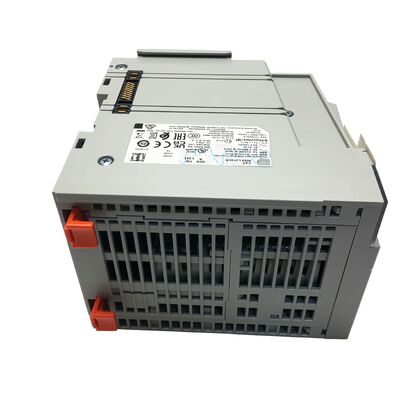

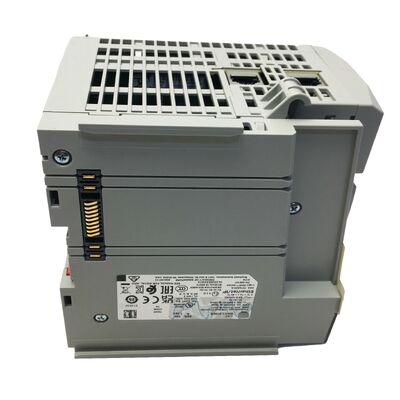

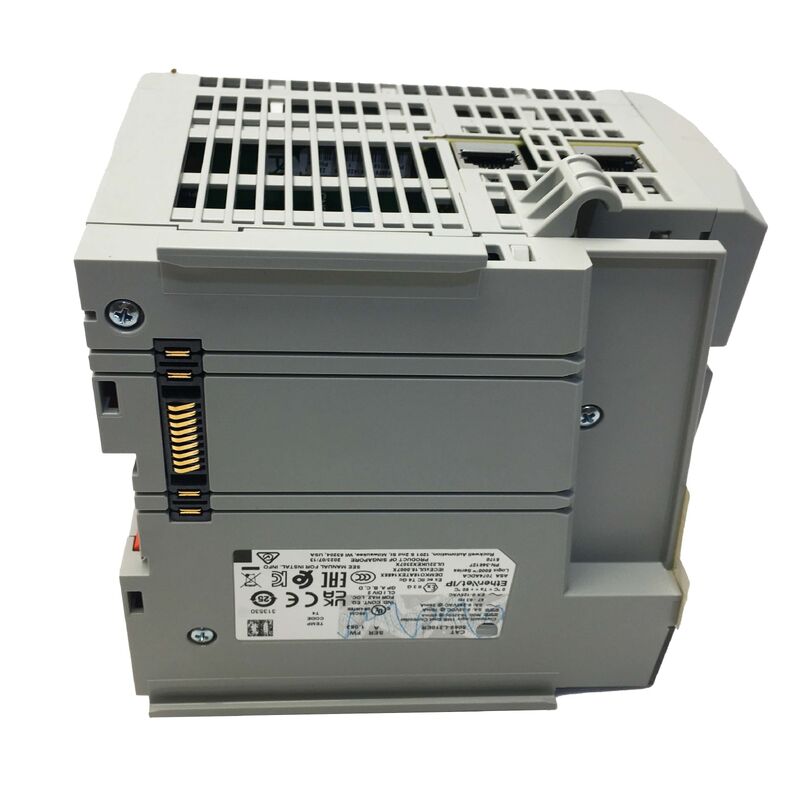

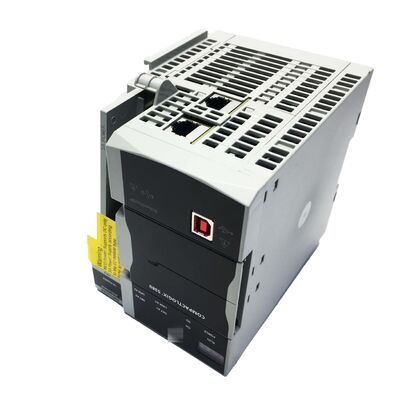

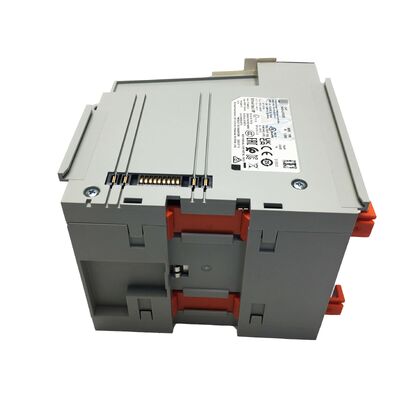

एलन-ब्रैडली 5069-एल 310ER कॉम्पैक्टलॉजिक्स 5380 पीएलसी
1 एमबी ईथरनेट/आईपी मोशन कंट्रोलर, सीरीज ए
मध्य-रेंज के बिना मध्य-रेंज समझौता नियंत्रण
एंट्री-लेवल पीएलसी से पूर्ण कंट्रोललॉजिक्स रैक में संक्रमण में महत्वपूर्ण लागत, कैबिनेट स्थान और इंजीनियरिंग समय शामिल है। कई मशीन नियंत्रण अनुप्रयोगों के लिए, यह कदम आवश्यक नहीं है।
दएलन-ब्रैडली 5069-एल 310ERहैCompactLogix 5380 नियंत्रकजो इस अंतर को कम करता है, मध्य श्रेणी की मशीन और प्रक्रिया स्वचालन के लिए आवश्यक प्रोसेसिंग पावर, नेटवर्क आर्किटेक्चर और I/O क्षमता प्रदान करता है,एक डीआईएन रेल-माउंटेड पैकेज में जो यथार्थवादी बजट फिट करता है.
- सीरीज एके साथ इकाईउपयोगकर्ता स्मृति का 1MB
- क्वाड-कोर प्रोसेसरबेहतर प्रदर्शन के लिए
- दोहरे 1Gb ईथरनेट/आईपी पोर्टऔर एक यूएसबी पोर्ट
- समर्थन करता है8 स्थानीय 5069 कॉम्पैक्ट I/O मॉड्यूलऔर24 ईथरनेट/आईपी नोड्स
- विशेष रूप से कार्यक्रम के माध्यम सेस्टूडियो 5000 लॉजिक डिजाइनर
तकनीकी विनिर्देश
| पैरामीटर | मूल्य |
|---|
| भाग संख्या | 5069-L310ER |
| श्रृंखला | ए |
| परिवार | CompactLogix 5380 |
| उपयोगकर्ता स्मृति | 1 एमबी |
| प्रोसेसर | क्वाड कोर |
| ईथरनेट/आईपी पोर्ट | 2 × 1 जीबी |
| यूएसबी पोर्ट | 1 × प्रकार बी 2.0 पूर्ण गति |
| संचार | ईथरनेट/आईपी, यूएसबी |
| ईथरनेट/आईपी नोड्स | 24 तक |
| स्थानीय I/O मॉड्यूल | अधिकतम 8 (5069 कॉम्पैक्ट आई/ओ) |
| गति अक्ष | 0 |
| कार्य | 32 (प्रति कार्य 1,000 कार्यक्रम तक) |
| एमओडी पावर सप्लाई | 18-32V DC |
| एसए पावर सप्लाई | 0-32V DC / 0-240V AC, 47-63Hz |
| ATEX/IECEx अधिकतम | 125 वी एसी |
| ईथरनेट अलगाव | 300V निरंतर; ENET पोर्टों के बीच कोई अलगाव नहीं |
| नेटवर्क टोपोलॉजी | रैखिक, स्टार, डिवाइस स्तर रिंग (DLR) |
| ईथरनेट गति | 10 / 100 / 1,000 एमबीपीएस (पूर्ण डुप्लेक्स) |
| गैर-विलायक स्मृति | 2GB एसडी कार्ड (1784-एसडी2, शिप किया गया) |
| ऊँचाई | 123 मिमी (4.84") |
| गहराई | 136.81 मिमी (5.39") |
| ऑपरेटिंग तापमान | 0-60°C (32-140°F) |
| भंडारण तापमान | -40-85°C (-40-185°F) |
| सापेक्ष आर्द्रता | 5-95% (गैर-संक्षेपण) |
| प्रोग्रामिंग सॉफ्टवेयर | स्टूडियो 5000 लॉजिक डिजाइनर |
दोहरी 1Gb ईथरनेट/आईपी पोर्ट क्षमताएं
एकल-पोर्ट नियंत्रक एक समझौता करते हैंः एक ही खंड पर आई/ओ नेटवर्क और एचएमआई/एससीएडीए ट्रैफ़िक चलाना या टोपोलॉजी बाधाओं के साथ एक अनियंत्रित स्विच जोड़ना।
द5069-L310ER के दोहरे 1Gb पोर्टइस समझौता को समाप्त करने के लिए. एक बंदरगाह मशीन I / O नेटवर्क का प्रबंधन कर सकते हैं जबकि अन्य संयंत्र ईथरनेट रीढ़ से जुड़ा हुआ है. वैकल्पिक रूप से दोनों बंदरगाहों एक में इस्तेमाल किया जा सकता हैउपकरण स्तर रिंग (DLR)दोष-सहिष्णु नेटवर्क रिडंडेंसी के लिए टोपोलॉजी, एक एकल केबल ब्रेक के साथ भी निरंतर संचालन सुनिश्चित करना।
दअलगाव विनिर्देशमहत्वपूर्ण हैः ईथरनेट पोर्ट और नियंत्रक आंतरिक के बीच 300V निरंतर अलगाव, लेकिनदो ईथरनेट पोर्टों के बीच कोई अलगाव नहींयह विद्युत निरंतरता डीएलआर-सक्षम नियंत्रकों के लिए मानक है और पैनल ग्राउंडिंग और केबल रूटिंग योजना के लिए महत्वपूर्ण है।
क्वाड-कोर प्रोसेसिंग और कार्य निष्पादन
5380 पीढ़ी में क्वाड-कोर प्रोसेसर पहले के कॉम्पैक्टलॉगिक्स परिवारों में एकल-कोर आर्किटेक्चर के मुकाबले एक महत्वपूर्ण सुधार का प्रतिनिधित्व करता है।
इसके परिणामस्वरूपतेज़ स्कैन समय, एक साथ कई कार्यों का बेहतर प्रबंधन, और स्कैन समय में गिरावट के बिना गति नियंत्रण, डेटा लॉगिंग और संचार-गहन अनुप्रयोगों के लिए क्षमता में वृद्धि।
नियंत्रक का समर्थन करता है32 कार्यके साथ1,000 कार्यक्रम प्रति कार्य
