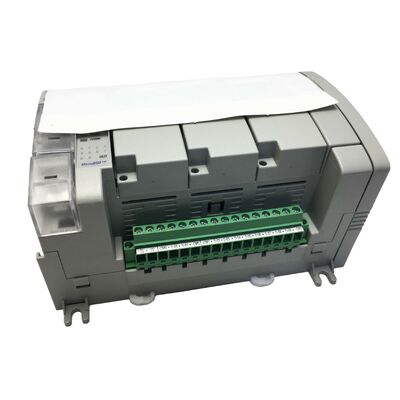

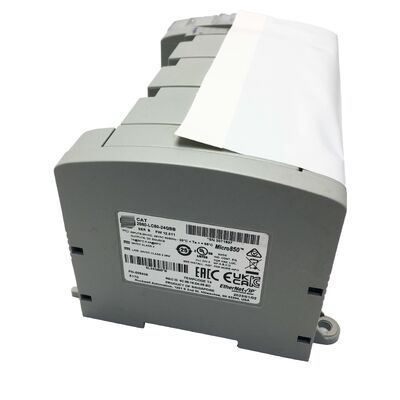

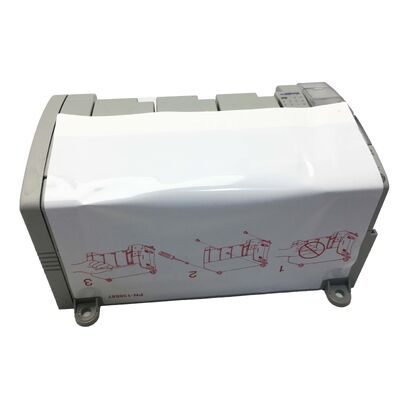

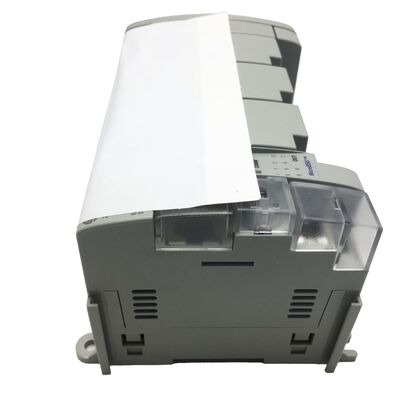

एलन-ब्रैडली 2080-LC50-24QBB
24 I/O, ईथरनेट, हाई-स्पीड मोशन कंट्रोल प्रोग्राम करने योग्य लॉजिक कंट्रोलर
भाग संख्याः2080-LC50-24QBB
निर्माता:एलन-ब्रैडली (रॉकवेल ऑटोमेशन)
उत्पाद लाइनःमाइक्रो 850
यूपीसीः884951711709
स्थितिःनया / नवीनीकृत / अधिशेष उपलब्ध
उत्पाद का अवलोकन
एलन-ब्रैडली 2080-एलसी50-24क्यूबीबी एक मध्यम श्रेणी का स्टैंडअलोन प्रोग्राम करने योग्य लॉजिक कंट्रोलर है जो रॉकवेल ऑटोमेशन की माइक्रो 850 श्रृंखला से है।यह नियंत्रक मंच प्रवेश स्तर माइक्रो 820 और अधिक उन्नत CompactLogix परिवार के बीच अंतर को पाटता है, इसे छोटे से मध्यम मशीन स्वचालन अनुप्रयोगों के लिए आदर्श बनाता है जिसमें कॉम्पैक्ट पदचिह्न, ऑनबोर्ड ईथरनेट कनेक्टिविटी और एक ही इकाई में वास्तविक गति क्षमता की आवश्यकता होती है।
14 इनपुट, 10 आउटपुट, अंतर्निहित RJ45 ईथरनेट पोर्ट, यूएसबी कॉन्फ़िगरेशन इंटरफ़ेस और 4 विस्तार I/O मॉड्यूल (कुल डिजिटल I/O का विस्तार 132 बिंदुओं तक) के लिए समर्थन के साथ,2080-LC50-24QBB स्केलेबल प्रदर्शन प्रदान करता है जो आपके अनुप्रयोग आवश्यकताओं के साथ बढ़ता है.
प्रमुख विनिर्देश
| पैरामीटर |
मूल्य |
| भाग संख्या |
2080-LC50-24QBB |
| उत्पाद लाइन |
माइक्रो 850 |
| कुल आधार I/O |
24 (14 इन / 10 आउट) |
| इनपुट वोल्ट |
12/24V DC सिंक/स्रोत |
| आउटपुट प्रकार |
24 वी डीसी स्रोत |
| उच्च गति वाले इनपुट |
8 (इनपुट 0-7) |
| उच्च गति आउटपुट |
2 (आउटपुट 0-1) |
| एचएससी अधिकतम आवृत्ति |
100 kHz |
| उच्च गति वाले काउंटर |
4 एचएससी |
| गति अक्ष (पीटीओ) |
2 |
| आधार प्लग-इन स्लॉट |
3 |
| विस्तार I/O मॉड्यूल |
4 तक |
| अधिकतम डिजिटल आई/ओ |
132 |
| सीरियल पोर्ट |
1 * RS-232/485 (अपृथक) |
| कॉन्फ़िगरेशन पोर्ट |
1 * यूएसबी प्रकार बी |
| ईथरनेट पोर्ट |
1 * आरजे45 |
| पावर सप्लाई इनपुट |
20.4-26.4V DC (वर्ग 2 / LVLC) |
| वजन |
0.43 किलो |
उन्नत I/O क्षमताएं
2080-LC50-24QBB में आठ हाई-स्पीड इनपुट हैं जो ऑनबोर्ड हाई-स्पीड काउंटर के माध्यम से 100 kHz तक काम करने में सक्षम हैं। ये इनपुट क्वाड्रेचर एन्कोडर इनपुट, पल्स काउंटर,या आवृत्ति मापने के चैनल, विस्तार मॉड्यूल के बिना महत्वपूर्ण हार्डवेयर संसाधन प्रदान करता है।
दो उच्च गति आउटपुट स्टेपर या सर्वो पोजिशनिंग अक्षों को चलाने के लिए पल्स ट्रेन आउटपुट (पीटीओ) चैनलों के रूप में कार्य करते हैं। जब एन्कोडर फीडबैक के लिए एचएससी इनपुट के साथ संयुक्त होता है,यह आधारभूत बंद-लूप पोजिशनिंग या स्वतंत्र ओपन-लूप स्टेपर अक्ष नियंत्रण सीधे आधार इकाई से सक्षम बनाता है.
कनेक्टिविटी विशेषताएं
ऑनबोर्ड आरजे45 ईथरनेट पोर्ट रॉकवेल-प्रबंधित नेटवर्क, एचएमआई पैनल संचार और दूरस्थ कार्यक्रम पहुंच के साथ एकीकरण के लिए ईथरनेट/आईपी प्रोटोकॉल का समर्थन करता है।यूएसबी टाइप बी पोर्ट कनेक्टेड कंपोनेंट्स वर्कबेंच सॉफ्टवेयर के माध्यम से विश्वसनीय प्रोग्रामिंग और कॉन्फ़िगरेशन प्रदान करता है, जबकि RS-232/485 सीरियल पोर्ट में पुराने डिवाइस संचार और उपकरण इंटरफ़ेस शामिल हैं।
विस्तार की क्षमता
चार 2080 श्रृंखला विस्तार I/O मॉड्यूल के लिए समर्थन डिजिटल I/O क्षमता को 132 बिंदुओं तक बढ़ाता है। विस्तार विकल्पों में एनालॉग I/O, अतिरिक्त डिजिटल I/O,थर्मोकपल और आरटीडी तापमान इनपुटतीन ऑनबोर्ड प्लग-इन स्लॉट अतिरिक्त सीरियल पोर्ट, एचएससी चैनल और उन्नत कार्यक्षमता के लिए एनालॉग इनपुट स्वीकार करते हैं।
आवेदन का दायरा
पैकेजिंग मशीनों, कन्वेयर सिस्टम, छोटे असेंबली स्टेशनों, परीक्षण रिग और पंप/फैन नियंत्रण पैनलों सहित स्टैंडअलोन मशीन नियंत्रण अनुप्रयोगों के लिए आदर्श।24 वी डीसी आपूर्ति की आवश्यकता और वर्ग 2 शक्ति वर्गीकरण मानक मशीन नियंत्रण शक्ति वास्तुकला के अनुरूप है, जबकि कॉम्पैक्ट 0.43 किलोग्राम डिजाइन डीआईएन-रेल-माउंटेड कंट्रोल कैबिनेट में कुशलता से फिट बैठता है।
प्रोग्रामिंग और सॉफ्टवेयर
रॉकवेल के कनेक्टेड कंपोनेंट्स वर्कबेंच (CCW) सॉफ्टवेयर का उपयोग करके प्रोग्राम किया गया - मुफ्त डाउनलोड के रूप में उपलब्ध है। सीढ़ी आरेख, फ़ंक्शन ब्लॉक आरेख और संरचित पाठ प्रोग्रामिंग भाषाओं का समर्थन करता है,पीटीओ अक्ष सेटअप के लिए गति विन्यास उपकरण के साथ. ऑनलाइन निगरानी, डेटा रुझान, और फर्मवेयर अद्यतन क्षमताओं को शामिल करता है.
अक्सर पूछे जाने वाले प्रश्न
पीटीओ गति अक्षों और एचएससी इनपुट के बीच अंतर क्या है?
दो पीटीओ (पल्स ट्रेन आउटपुट) चैनल स्टेपर मोटर ड्राइवरों या सर्वो एम्पलीफायरों को चलाने के लिए पल्स और दिशा संकेत उत्पन्न करते हैं।चार एचएससी (उच्च गति काउंटर) चैनल एन्कोडर या अन्य पल्स जनरेटिंग उपकरणों से 100 kHz तक पल्स गिनते हैंएक साथ उपयोग किए जाने पर, वे मूल बंद-लूप स्थिति सत्यापन की अनुमति देते हैं।
क्या 2080-LC50-24QBB ईथरनेट पर एलन-ब्रैडली एचएमआई पैनलों के साथ संवाद कर सकता है?
हाँ. ऑनबोर्ड ईथरनेट/आईपी पोर्ट एलन-ब्रैडली पैनल व्यू और पैनल व्यू प्लस एचएमआई टर्मिनलों के साथ प्रत्यक्ष संचार की अनुमति देता है.एथरनेट/आईपी पर टैग आधारित संचार को सीसीडब्ल्यू और एचएमआई कॉन्फ़िगरेशन सॉफ़्टवेयर दोनों में मूल रूप से समर्थित है.
कितने विस्तार मॉड्यूल जोड़े जा सकते हैं, और वे कहाँ कनेक्ट होते हैं?
2080 सीरीज के चार एक्सपेंशन I/O मॉड्यूल बेस कंट्रोलर के दाहिने तरफ जुड़े हुए हैं, जिससे कुल डिजिटल I/O 132 बिंदुओं तक पहुंच जाता है।आधार इकाई पर तीन अतिरिक्त प्लग-इन स्लॉट बेहतर कार्यक्षमता के लिए छोटे प्लग-इन मॉड्यूल स्वीकार करते हैं.
2080-LC50-24QBB को किस बिजली आपूर्ति की आवश्यकता है?
नियंत्रक को कक्षा 2 या LVLC के रूप में रेटेड 20.4-26.4V DC आपूर्ति की आवश्यकता होती है। कक्षा 2 प्रमाणन के साथ एक मानक 24V DC स्विचिंग बिजली आपूर्ति का उपयोग किया जाता है।नियंत्रक सीधे एसी बिजली पर काम नहीं करता है.
कंट्रोलर को प्रोग्राम करने के लिए किस सॉफ्टवेयर की आवश्यकता होती है, और क्या यह मुफ़्त है?
रॉकवेल ऑटोमेशन के कनेक्टेड कंपोनेंट्स वर्कबेंच (CCW) सॉफ्टवेयर की आवश्यकता है और इसे मुफ्त डाउनलोड के रूप में उपलब्ध है।यह कई प्रोग्रामिंग भाषाओं का समर्थन करता है और गति विन्यास और फर्मवेयर अपडेट सहित पूर्ण परियोजना जीवनचक्र को संभालता है.
