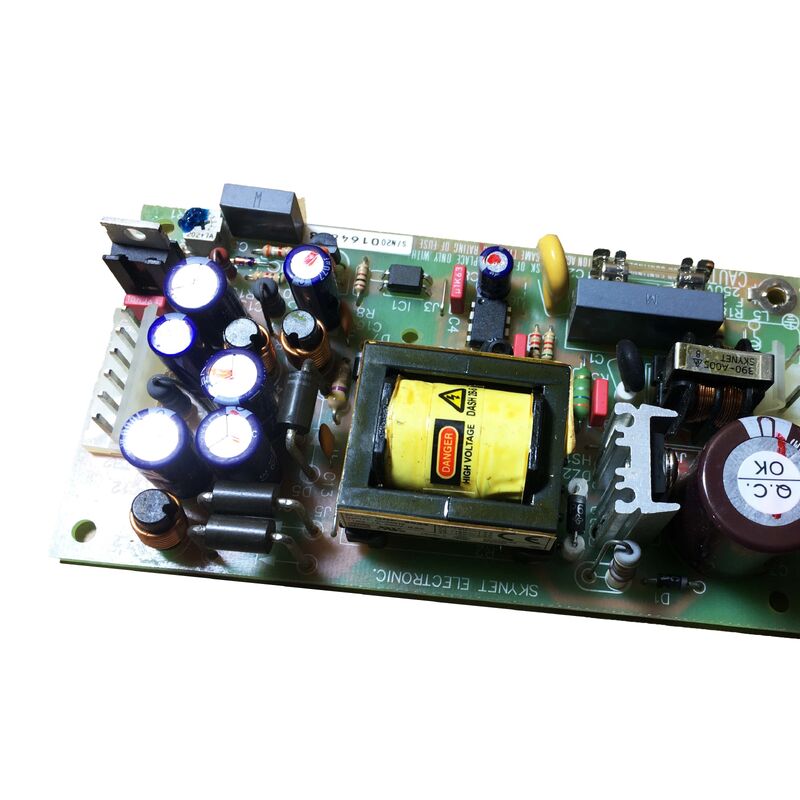

SNP-9034 स्काइनेट इलेक्ट्रॉनिक्स 5V±15V पावर सप्लाई कनेक्टर्स मॉड्यूल
उत्पाद का अवलोकन
स्काइनेट एसएनपी-9034 एक 30-वाट ओपन फ्रेम स्विचिंग पावर सप्लाई है जो एक साथ तीन विनियमित डीसी आउटपुट रेल प्रदान करती हैः +5V 1.5A पर, +15V 1.2A पर, और -15V 0.3A पर।सार्वभौमिक AC इनपुट रेंज (90VAC से 260VAC) और विश्वव्यापी आवृत्ति सहिष्णुता (47Hz से 63Hz) के साथ, यह विद्युत आपूर्ति वैश्विक नेटवर्क आपूर्ति में निर्बाध रूप से काम करती है।
पीएलसी प्रणालियों, औद्योगिक मशीन नियंत्रण बोर्ड, माप उपकरण और एम्बेडेड इलेक्ट्रॉनिक्स के लिए डिज़ाइन किया गया,यह कॉम्पैक्ट आपूर्ति केवल 70 × 130 × 32 मापने वाली एकल इकाई में लॉजिक-स्तर (+5V) और एनालॉग-रेल (±15V) दोनों शक्ति प्रदान करती है.1 मिमी
प्रमुख विनिर्देश
| कुल आउटपुट शक्ति |
30 W |
| आउटपुट 1 |
+5V DC @ 1.5A (नामित) / 3A (पीक) |
| आउटपुट 2 |
+15V DC @ 1.2A (नामित) / 2A (पीक) |
| आउटपुट 3 |
-15 वी डीसी @ 0.3 ए (नामित) / 0.5 ए (पीक) |
| इनपुट वोल्टेज रेंज |
90VAC से 260VAC |
| इनपुट आवृत्ति |
47 हर्ट्ज से 63 हर्ट्ज |
| आउटपुट वोल्टेज सटीकता |
± 1% (सभी रेल) |
| सुरक्षा प्रमाणपत्र |
UL 1950, CSA 22.2 No.234, VDE EN60950 |
| आयाम |
70 × 130 × 32.1 मिमी |
ट्रिपल आउटपुट आर्किटेक्चर
एसएनपी-9034 डिजिटल लॉजिक, माइक्रोकंट्रोलर और पीएलसी आई/ओ सर्किट्री के लिए +5V और ऑपरेशनल एम्पलीफायर, एनालॉग सिग्नल कंडीशनिंग और प्रेसिजन इंस्ट्रूमेंटेशन के लिए ±15V को जोड़ती है।यह क्लासिक पावर आर्किटेक्चर मिश्रित डिजिटल/एनालॉग सिस्टम में कई बिजली आपूर्ति या डीसी-डीसी कन्वर्टर्स की आवश्यकता को समाप्त करता है.
सार्वभौमिक इनपुट संगतता
90VAC से 260VAC तक स्वचालित वोल्टेज अनुकूलन के साथ, यह आपूर्ति बिना किसी संशोधन के दुनिया भर में काम करती है। 47-63Hz आवृत्ति सहिष्णुता 50Hz और 60Hz दोनों नेटवर्क सिस्टम को कवर करती है,जबकि >16ms स्टैंड-अप समय संक्षिप्त बिजली व्यवधान के माध्यम से स्थिर संचालन सुनिश्चित करता है.
ओपन फ्रेम डिजाइन
खुला फ्रेम निर्माण उपकरण चेसिस में आसानी से एकीकरण की अनुमति देता है।मानक एम 3 माउंटिंग छेद (60 × 120 मिमी पैटर्न) और उद्योग मानक मोलेक्स टर्मिनल ब्लॉक कनेक्टर सरल स्थापना और रखरखाव सुनिश्चित करते हैं.
प्रमाणन और अनुपालन
यूएल, सीएसए, और वीडीई सुरक्षा प्रमाणपत्र, साथ ही एफसीसी क्लास बी और वीडीई वीएफजी 243/1991 ईएमआई अनुपालन, इस आपूर्ति को उत्तरी अमेरिकी, कनाडाई और यूरोपीय बाजारों के लिए उपकरण के लिए उपयुक्त बनाते हैं।
अक्सर पूछे जाने वाले प्रश्न
क्या SNP-9034 का प्रयोग 115VAC और 230VAC दोनों प्रकार की बिजली आपूर्ति पर किया जा सकता है?
हां. सार्वभौमिक इनपुट रेंज (90VAC से 260VAC) दुनिया भर में हार्डवेयर परिवर्तन या विन्यास के बिना किसी भी मानक नेटवर्क वोल्टेज पर संचालन की अनुमति देता है।
कुल्हाड़ी अति-भोल्टेज सुरक्षा क्या है?
जब वोल्टेज सुरक्षित सीमाओं से अधिक हो जाता है तो क्रोबार सुरक्षा प्रभावित आउटपुट को शॉर्ट-सर्किट करती है, जिससे डाउनस्ट्रीम सर्किट की सुरक्षा होती है।यह सुरक्षा सुविधा आंतरिक दोष के दौरान सक्रिय होता है और रीसेट करने के लिए एक बिजली चक्र की आवश्यकता होती है.
क्या आउटपुट रेल को स्वतंत्र रूप से लोड किया जा सकता है?
प्रत्येक रेल 0 ए लोड से अनिवार्य न्यूनतम आवश्यकताओं के बिना काम कर सकती है। पीक करंट रेटिंग स्टार्टअप इनरश और क्षणिक लोड स्पाइक्स के लिए हेडरूम प्रदान करती है।
क्या कनेक्टर्स को बदलने के लिए सोर्स करना आसान है?
हां. एसी इनपुट (मोलेक्स 5277-2) और डीसी आउटपुट (मोलेक्स 5273-एक्स) दोनों कनेक्टर उद्योग मानक टर्मिनल ब्लॉक का उपयोग करते हैं।
क्या यह पीएलसी नियंत्रण पैनलों के लिए उपयुक्त है?
हां. जब SNP-9034 को एक उचित रूप से ग्राउंड किए गए आवरण में स्थापित किया जाता है जिसमें सक्रिय भागों तक सीमित पहुंच होती है, तो यह औद्योगिक नियंत्रण पैनलों और उपकरण चेसिस के लिए आवश्यकताओं को पूरा करता है.
