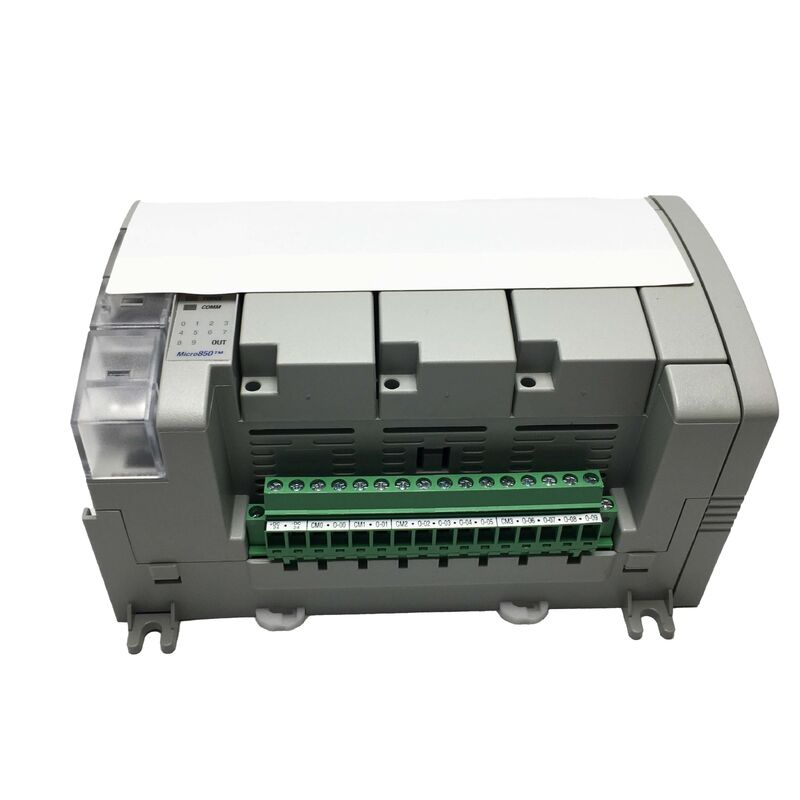

एलन-ब्रैडली 2080-L50E-24QWB माइक्रो850 ईथरनेट/आईपी नियंत्रक
एलन-ब्रैडली 2080-L50E-24QWBएक 24-पॉइंट माइक्रो850 ईथरनेट/आईपी प्रोग्रामयोग्य नियंत्रक है जिसमें 24V डीसी या एसी के लिए रेटेड 14 डिजिटल इनपुट और 10 रिले आउटपुट पॉइंट शामिल हैं। यह QWB कॉन्फ़िगरेशन मिश्रित-वोल्टेज और एसी लोड स्विचिंग अनुप्रयोगों के लिए विशिष्ट लाभ प्रदान करता है जहां ट्रांजिस्टर आउटपुट को अतिरिक्त इंटरफ़ेस रिले की आवश्यकता होगी।
नियंत्रक अवलोकन
यह माइक्रो850 नियंत्रक माइक्रो800 परिवार में मध्य-श्रेणी की स्थिति रखता है, जिसमें एक अंतर्निहित 10/100बेस-टी ईथरनेट पोर्ट, गैर-पृथक आरएस232/485 सीरियल पोर्ट और यूएसबी प्रोग्रामिंग पोर्ट शामिल है। यह चार 2085-श्रृंखला विस्तार I/O मॉड्यूल का समर्थन करता है और इसमें विशेष फ़ंक्शन मॉड्यूल के लिए तीन प्लग-इन स्लॉट शामिल हैं, जो इसे भविष्य की विस्तार क्षमताओं की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाता है।
मुख्य विशिष्टताएँ
| पैरामीटर |
कीमत |
| डिजिटल इनपुट |
14 × 24V डीसी/एसी |
| डिजिटल आउटपुट |
10 × रिले |
| बिजली की आपूर्ति |
24V डीसी |
| एचएससी चैनल |
चार तक |
| प्रोग्राम मेमोरी |
10K प्रोग्राम चरण |
| डेटा मेमोरी |
20 केबी |
| ईथरनेट |
10/100बेस-टी (ईथरनेट/आईपी, मोडबस टीसीपी/आईपी) |
| आनुक्रमिक द्वार |
आरएस232/485 (गैर-पृथक) |
| USB |
प्रोग्रामिंग पोर्ट |
| प्लग-इन स्लॉट |
3 |
| विस्तार I/O |
4 मॉड्यूल तक |
| अधिकतम कुल I/O |
132 डिजिटल पॉइंट तक (विस्तार के साथ) |
रिले आउटपुट लाभ
10 रिले आउटपुट संभावित-मुक्त संपर्क प्रदान करते हैं जो नियंत्रक के आपूर्ति सर्किट से विद्युत रूप से पृथक होते हैं। यह ध्रुवीयता या सामान्य-रिटर्न शेयरिंग की चिंता किए बिना एसी या डीसी लोड को स्विच करने की अनुमति देता है, जो उन्हें मिश्रित वोल्टेज आवश्यकताओं या आगमनात्मक पायलट ड्यूटी लोड वाले अनुप्रयोगों के लिए आदर्श बनाता है।
दोहरी एसी/डीसी इनपुट क्षमता
14 इनपुट 24V डीसी और एसी दोनों को सीधे स्वीकार करते हैं, जिससे मौजूदा एसी फील्ड वायरिंग के साथ रेट्रोफिट अनुप्रयोगों में अतिरिक्त सिग्नल कंडीशनिंग रिले की आवश्यकता समाप्त हो जाती है। एनकोडर फीडबैक, फ्लो मीटर पल्स इनपुट और आवृत्ति माप अनुप्रयोगों के लिए चार इनपुट हाई-स्पीड काउंटर चैनल के रूप में कॉन्फ़िगर करने योग्य हैं।
नेटवर्क कनेक्टिविटी
एम्बेडेड ईथरनेट पोर्ट एलन-ब्रैडली पारिस्थितिकी तंत्र एकीकरण के लिए ईथरनेट/आईपी और तीसरे पक्ष के उपकरणों के साथ संचार के लिए मोडबस टीसीपी/आईपी दोनों का समर्थन करता है। नियंत्रक विशिष्ट स्टैंडअलोन मशीन या छोटे उत्पादन सेल आवश्यकताओं को कवर करते हुए एक साथ 8 ईथरनेट नोड्स के साथ संचार कर सकता है।
विस्तार क्षमताएँ
नियंत्रक विशेष फ़ंक्शन मॉड्यूल के लिए तीन प्लग-इन स्लॉट और बल्क I/O पॉइंट जोड़ के लिए चार विस्तार मॉड्यूल स्लॉट के माध्यम से बढ़ता है। यह दोहरे विस्तार वाला आर्किटेक्चर एनालॉग, तापमान और गति नियंत्रण अनुप्रयोगों के लिए लचीलेपन को बनाए रखते हुए 132 डिजिटल I/O बिंदुओं का समर्थन करता है।
प्रोग्रामिंग और सॉफ्टवेयर
प्रोग्रामिंग को रॉकवेल ऑटोमेशन के कनेक्टेड कंपोनेंट्स वर्कबेंच (सीसीडब्ल्यू) सॉफ्टवेयर का उपयोग करके पूरा किया जाता है, जो अतिरिक्त लाइसेंसिंग आवश्यकताओं के बिना सीढ़ी आरेख, फ़ंक्शन ब्लॉक आरेख, संरचित पाठ और अनुक्रमिक फ़ंक्शन चार्ट सहित सभी आईईसी 61131-3 भाषाओं का समर्थन करता है।
अक्सर पूछे जाने वाले प्रश्नों
2080-L50E-24QWB और 2080-L50E-24QBB के बीच क्या अंतर है?
दोनों नियंत्रक संचार, विस्तार और प्रसंस्करण क्षमताओं में समान हैं। QWB में AC/DC स्विचिंग के लिए 10 रिले आउटपुट हैं, जबकि QBB में केवल 24V DC लोड के लिए 10 ट्रांजिस्टर सिंकिंग आउटपुट हैं। मिश्रित-वोल्टेज अनुप्रयोगों के लिए QWB और तेज़ DC स्विचिंग के लिए QBB चुनें।
नियंत्रक विस्तार के साथ कुल कितने I/O बिंदुओं का समर्थन कर सकता है?
24 ऑनबोर्ड बिंदुओं से शुरू करके, चार 2085-श्रृंखला 32-बिंदु विस्तार मॉड्यूल जोड़ने से लगभग 132 डिजिटल I/O अंक तक पहुंच जाता है। तीन प्लग-इन स्लॉट विस्तार स्लॉट का उपभोग किए बिना विशेष फ़ंक्शन मॉड्यूल जोड़ते हैं।
प्रोग्रामिंग के लिए कौन सा सॉफ्टवेयर आवश्यक है?
कनेक्टेड कंपोनेंट्स वर्कबेंच (CCW) मुफ़्त रॉकवेल ऑटोमेशन सॉफ़्टवेयर है जो सभी IEC 61131-3 प्रोग्रामिंग भाषाओं का समर्थन करता है और इसमें ऑफ़लाइन परीक्षण के लिए सिमुलेशन मोड शामिल है।
क्या नियंत्रक मॉडबस उपकरणों के साथ संचार कर सकता है?
हां, ईथरनेट पोर्ट मोडबस टीसीपी/आईपी का समर्थन करता है और आरएस232/485 सीरियल पोर्ट मोडबस आरटीयू का समर्थन करता है, जो इसे पुराने मोडबस फ़ील्ड उपकरणों के साथ संचार की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
व्यवहार में 14V निचली इनपुट सीमा का क्या मतलब है?
14V न्यूनतम सीमा वोल्टेज शिथिलता या लंबे केबल रन वाले सिस्टम में विश्वसनीय इनपुट पहचान सुनिश्चित करती है। एक नाममात्र 24V आपूर्ति जो 18V तक गिरती है, फिर भी एक वैध तर्क 1 उत्पन्न करेगी, जो वास्तविक दुनिया की आपूर्ति स्थितियों के लिए आरामदायक मार्जिन प्रदान करेगी।
