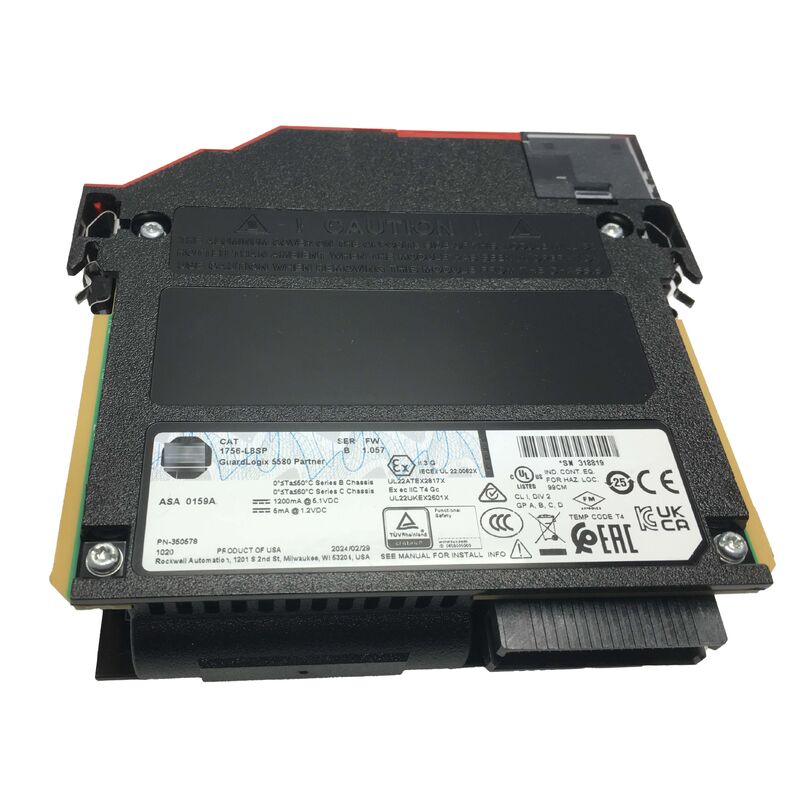

1756-L8SP AB GuardLogix5580 पार्टनर सेफ्टी कंट्रोलर पीएलसी 1756L8SP नया सील
एलन-ब्रैडली 1756-एल 8एसपी
कैटलॉग संख्याः1756-L8SP
निर्माता:रॉकवेल ऑटोमेशन / एलन-ब्रैडली
उत्पाद परिवार:GuardLogix 5580 / नियंत्रण लॉगिक्स
नियंत्रक प्रकारःसुरक्षा भागीदार (SIL 3 / PLe के लिए सह-प्रसंस्करणकर्ता)
चेसिसःControlLogix सीरीज सी
संलग्नक:खुला
प्रदर्शनःहाँ
सुरक्षा रेटिंगःSIL 3 / PLe / श्रेणी 4
अवलोकन
1756-L8SP GuardLogix 5580 सेफ्टी पार्टनर कंट्रोलर है जो एक समर्पित सह-प्रोसेसर मॉड्यूल है जो एक पूर्ण GuardLogix 5580 सुरक्षा प्रणाली का दूसरा आधा हिस्सा बनाता है।यह स्वतंत्र रूप से तर्क निष्पादित नहीं कर सकता है.
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
GuardLogix 5580 वास्तुकला में, सुरक्षा तर्क प्राथमिक नियंत्रक और सुरक्षा भागीदार दोनों पर एक साथ निष्पादित किया जाता है।सुरक्षा भागीदार लगातार अपने परिणामों की तुलना प्राथमिक परीक्षण के परिणामों से करता है।. यदि कोई असहमति है यदि दो प्रोसेसर एक ही सुरक्षा डेटा से अलग-अलग निष्कर्ष पर पहुंचते हैं भागीदार एक सुरक्षा दोष को ट्रिगर करता है जो सिस्टम को इसकी सुरक्षित स्थिति में लाता है.यह 1oo2 (दो में से एक) अतिरेक निष्पादन मॉडल SIL 3 / PLe सुरक्षा वास्तुकला का आधार है.
1756-L8SP किसी भी ControlLogix सीरीज C चेसिस में अपने जोड़े प्राथमिक नियंत्रक के तुरंत दाईं ओर स्लॉट में स्थापित होता है।यह प्राथमिक नियंत्रक के रूप में एक ही स्टूडियो 5000 लॉजिक डिजाइनर परियोजना के हिस्से के रूप में कॉन्फ़िगर और प्रोग्राम किया गया हैसुरक्षा कार्यक्रम स्टूडियो 5000 परियोजना में मानक कार्यों के साथ दिखाई देता है, सुरक्षा कार्य दोनों प्रोसेसरों में स्वचालित रूप से वितरित किया जाता है।
प्रमुख विनिर्देश
| पैरामीटर |
मूल्य |
| कैटलॉग संख्या |
1756-L8SP |
| निर्माता |
रॉकवेल ऑटोमेशन / एलन-ब्रैडली |
| उत्पाद परिवार |
GuardLogix 5580 |
| नियंत्रक प्रकार |
सुरक्षा भागीदार (सह-प्रसंस्करणकर्ता, स्वतंत्र नहीं) |
| सुरक्षा रेटिंग |
SIL 3 / PLe / श्रेणी 4 |
| चेसिस संगतता |
ControlLogix सीरीज C (1756-A4, -A7, -A10, -A13, -A17) |
| स्लॉट स्थिति |
जोड़ा प्राथमिक नियंत्रक के तुरंत दाईं ओर |
| पावर ड्रॉ |
5 एमए @ 1.2 वी डीसी; 1.2 ए @ 5.1 वी डीसी |
| शक्ति का अपव्यय |
3.5 W |
| थर्मल विसर्जन |
11.9 बीटीयू/घंटा |
| ऑपरेटिंग तापमान |
0 - 60°C (32 - 140°F) |
| घोंसला |
खुला |
| प्रदर्शन |
हाँ |
| प्रमाणपत्र |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| वजन |
लगभग 0.43 किलो (0.94 पाउंड) |
GuardLogix सुरक्षा वास्तुकला
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentयह एक वास्तविक अंतर है।
पारंपरिक सुरक्षा आर्किटेक्चर के लिए मानक पीएलसी के साथ एक अलग, समर्पित सुरक्षा नियंत्रक और एक समर्पित सुरक्षा प्रोग्रामिंग उपकरण की आवश्यकता होती है। गार्डलॉगिक्स इस डुप्लिकेट को समाप्त करता है।
प्राथमिक GuardLogix 5580 नियंत्रक अपने सुरक्षा रेटेड मेमोरी विभाजन में मानक स्वचालन कार्य (गति, प्रक्रिया, असतत I/O) और सुरक्षा कार्यों के निष्पादन को संभालता है।1756-L8SP सुरक्षा विभाजन के लिए स्वतंत्र सत्यापन चैनल के रूप में कार्य करता है.
जब प्राथमिक नियंत्रक एक सुरक्षा कार्य निष्पादन पूरा करता है, सुरक्षा भागीदार परिणाम सत्यापित करता है। सुरक्षा हस्ताक्षर ✓ सुरक्षा कार्यक्रम और डेटा का चेकसम ✓ दोनों प्रोसेसरों पर मेल खाना चाहिए.कोई भी असंगतता एक संभावित दोष का संकेत देती है और सुरक्षित स्थिति में नियंत्रित संक्रमण का परिणाम देती है।
यह जोड़ा आर्किटेक्चर क्रमशः एसआईएल 3 और पीएलई अनुप्रयोगों के लिए आईईसी 61508 और आईएसओ 13849-1 की आवश्यकताओं को पूरा करता है। सुरक्षा तर्क प्राथमिक नियंत्रक पर सुरक्षा कार्य विभाजन में चलता है,सुरक्षा मेमोरी के आकार के साथ विशिष्ट प्राथमिक नियंत्रक मॉडल द्वारा निर्धारित किया जाता है.
स्थापना और विन्यास
1756-L8SP एक एकल चेसिस स्लॉट पर कब्जा कर लेता है। जोड़ा प्राथमिक नियंत्रक बाईं ओर आसन्न स्लॉट पर कब्जा कर लेता है। एक साथ वे दो स्लॉट पर कब्जा कर लेते हैं।
सुरक्षा भागीदार को अपने प्राथमिक ̇ भौतिक स्लॉट संबंध के सापेक्ष किसी अन्य स्थिति में स्थापित नहीं किया जा सकता है हार्डवेयर वास्तुकला का हिस्सा है।
1756-L8SP का विन्यास Studio 5000 Logix Designer के भीतर स्वचालित रूप से संभाला जाता है जब प्राथमिक GuardLogix नियंत्रक परियोजना बनाई जाती है।सुरक्षा भागीदार को परियोजना के I/O पेड़ में जोड़ा जाता है, इसका फर्मवेयर प्राथमिक नियंत्रक के फर्मवेयर संस्करण से मेल खाना चाहिए, और सुरक्षा हस्ताक्षर दोनों पर समान होना चाहिए।इन आवश्यकताओं को परियोजना डाउनलोड के दौरान स्वचालित रूप से सत्यापित किया जाता है और रनटाइम पर मान्य किया जाता है.
1756-L8SP फ्रंट पैनल पर एक समर्पित हार्डवेयर रीसेट बटन प्राथमिक नियंत्रक को बाधित किए बिना पावर-अप या रीस्टार्ट अनुक्रमों के दौरान सुरक्षा भागीदार को रीसेट करने की अनुमति देता है।यह कमीशनिंग परिदृश्यों में महत्वपूर्ण है जहां दोहराई गई सुरक्षा कार्य रीसेट की आवश्यकता होती है. सामान्य संचालन के दौरान बटन का कोई प्रभाव नहीं होता है, जिससे आकस्मिक रीसेट होने से बचा जा सकता है.
सुरक्षा प्रणाली डिजाइन विचार
SIL 3 अनुप्रयोगों में, प्रत्येक GuardLogix 5580 नियंत्रक को एक 1756-L8SP सुरक्षा भागीदार की आवश्यकता होती है।पार्टनर मॉड्यूल एक अनिवार्य हार्डवेयर तत्व है ️ एक प्राथमिक GuardLogix नियंत्रक जो अपने पार्टनर के बिना चल रहा है, SIL 2 क्षमता तक सीमित हैसुरक्षा भागीदार ही सिस्टम को SIL 3 पर ले जाता है।
1756-L8SP का उपयोग करते हुए सुरक्षा प्रणालियों के डिजाइन के दौरान, सुरक्षा कार्य दस्तावेज में सुरक्षा भागीदार के फर्मवेयर संगतता, चेसिस स्लॉट व्यवस्था,प्राथमिक नियंत्रक पर सुरक्षा स्मृति आवंटन, और नियंत्रक जोड़ी की सुरक्षा प्रतिक्रिया समय योगदान.इन सभी मापदंडों को IEC 61508 और ISO 13849-1 द्वारा आवेदन के सुरक्षा कार्यों के लिए आवश्यक सुरक्षा सत्यापन प्रलेखन में स्थापित किया गया है.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या 1756-L8SP का उपयोग किसी भी GuardLogix 5580 प्राथमिक नियंत्रक के साथ किया जा सकता है, या केवल विशिष्ट मॉडल?
1756-L8SP सभी GuardLogix 5580 प्राथमिक नियंत्रकों (1756-L81ES से 1756-L85ES तक) के साथ संगत है।फर्मवेयर संस्करण को प्राथमिक और सुरक्षा भागीदार के बीच मेल खाना चाहिए. सुरक्षा कार्य के लिए उपलब्ध सुरक्षा मेमोरी प्राथमिक नियंत्रक मॉडल का एक कार्य है, सुरक्षा भागीदार का नहीं। 1756-L8SP में स्वयं उपयोगकर्ता-पहुंच योग्य मेमोरी नहीं है;यह प्राथमिक द्वारा आवंटित सुरक्षा स्मृति का उपयोग करता है.
प्रश्न 2: यदि प्रणाली चल रही है तो 1756-L8SP को चेसिस से हटा दिया जाता है तो क्या होता है?
जब सिस्टम चल रहा होता है तब सुरक्षा भागीदार को चेसिस से हटाने से तत्काल एक प्रमुख सुरक्षा दोष होता है। सिस्टम अपनी सुरक्षित स्थिति में संक्रमण करता है।प्राथमिक GuardLogix नियंत्रक सुरक्षा भागीदार संचार के नुकसान का पता लगाता है और दूसरे सत्यापन चैनल के बिना सुरक्षा तर्क निष्पादन जारी नहीं रख सकता. यह सही और अपेक्षित व्यवहार है. सुरक्षा वास्तुकला के लिए SIL 3 ऑपरेशन के लिए दोनों प्रोसेसरों की आवश्यकता होती है.
Q3: सुरक्षा भागीदार पीले रंग की स्थिति एलईडी दिखा रहा है। यह क्या दर्शाता है?
1756-L8SP पर एक पीली स्थिति एलईडी आम तौर पर इंगित करती है कि मॉड्यूल चल रहा है लेकिन अभी तक अपने प्राथमिक नियंत्रक के साथ सिंक्रनाइज़ नहीं है, या यह एक गैर-महत्वपूर्ण गलती की स्थिति में है।यह प्रारंभिक कमीशन के दौरान हो सकता है जब फर्मवेयर संस्करण अभी तक मेल नहीं खाते हैं, या एक परियोजना डाउनलोड के बाद जब सुरक्षा हस्ताक्षर फिर से स्थापित किया जा रहा है. विशिष्ट दोष कोड के लिए स्टूडियो 5000 में नियंत्रक निदान की जाँच करें. यदि मॉड्यूल नए स्थापित किया गया है,फर्मवेयर संगतता की पुष्टि करें और डाउनलोड और सुरक्षा हस्ताक्षर सत्यापन अनुक्रम पूरा करें.
Q4: क्या 1756-L8SP प्राथमिक नियंत्रक के मानक (गैर सुरक्षा) कार्य निष्पादन को प्रभावित करता है?
नहीं. 1756-L8SP केवल प्राथमिक नियंत्रक के सुरक्षा कार्य विभाजन के साथ बातचीत करता है. मानक और गति कार्य सुरक्षा भागीदार से स्वतंत्र रूप से प्राथमिक नियंत्रक पर निष्पादित करते हैं.सुरक्षा भागीदार मानक कार्य स्कैन चक्र में हस्तक्षेप किए बिना सुरक्षा कार्य निष्पादन को सत्यापित करता हैयह एकीकृत GuardLogix आर्किटेक्चर का मुख्य लाभ है सुरक्षा और मानक नियंत्रण दोनों पर प्रदर्शन प्रभाव के बिना एक ही हार्डवेयर में सह-अस्तित्व।
Q5: क्या 1756-L8SP GuardLogix 5570 (1756-L7SP) अनुप्रयोगों के साथ पीछे की ओर संगत है?
नहीं. 1756-L8SP GuardLogix 5580 परिवार के लिए सुरक्षा भागीदार है और GuardLogix 5570 प्रणालियों के साथ पीछे की ओर संगत नहीं है, जो 1756-L7SP को अपने सुरक्षा भागीदार के रूप में उपयोग करते हैं।दोनों परिवारों की अलग-अलग वास्तुकला है, फर्मवेयर प्लेटफार्मों और चेसिस आवश्यकताओं।5570 आधारित सुरक्षा प्रणाली से 5580 आधारित प्रणाली में माइग्रेट करने के लिए स्टूडियो 5000 में पूर्ण अनुप्रयोग माइग्रेशन और सुरक्षा कार्यों की पुनः सत्यापन की आवश्यकता होती है.
