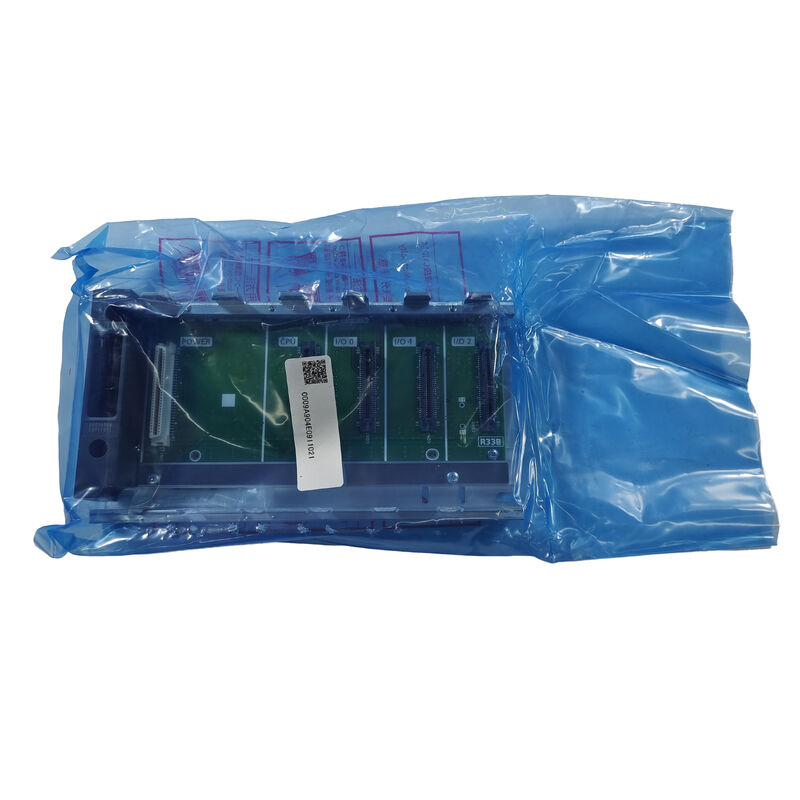

R33B∙ मित्सुबिशी MELSEC iQ-R सीरीज़ मुख्य आधार इकाई ∙ 3-स्लॉट बैकप्लेन / सतह माउंटिंग / पीएलसी रैक

आर३३बी मुख्य आधार इकाई कॉम्पैक्ट MELSEC आईक्यू-आर सिस्टम के लिए बैकप्लेन

R33B Mitsubishi Electric की MELSEC iQ-R सीरीज पीएलसी प्लेटफॉर्म के लिए 3-स्लॉट मुख्य आधार इकाई है। यह बैकप्लेन चेसिस है जो भौतिक रूप से सीपीयू मॉड्यूल, पावर सप्लाई मॉड्यूल,एक कॉम्पैक्ट नियंत्रक विन्यास में आई/ओ या कार्य मॉड्यूलएक "मुख्य आधार इकाई" के रूप में, R33B सीपीयू मॉड्यूल को सीधे समायोजित करता है, इसे विस्तार आधार इकाइयों से अलग करता है जो अतिरिक्त मॉड्यूल क्षमता के लिए एक मौजूदा मुख्य आधार से जुड़ते हैं।

3 स्लॉट पर,R33B MELSEC iQ-R बेस यूनिट रेंज में सबसे छोटे मानक विन्यास स्तर को संचालित करता है, जो कॉम्पैक्ट मशीन नियंत्रकों और अनुप्रयोगों के लिए उपयुक्त है जहां कुल मॉड्यूल की गणना (CPU), बिजली की आपूर्ति, और I/O या फ़ंक्शन मॉड्यूल की एक छोटी संख्या) इस न्यूनतम स्लॉट की संख्या के भीतर फिट बैठता है।

मुख्य उत्पाद जानकारी

मुख्य बेस यूनिट फ़ंक्शन पावर, डेटा और भौतिक माउंटिंग

आर३३बी बैकप्लेन उस पर स्थापित मॉड्यूल के लिए तीन एकीकृत कार्य करता हैः

मॉड्यूल बिजली वितरणःबैकप्लेन स्थापित पावर सप्लाई मॉड्यूल से हर मॉड्यूल स्लॉट में बिजली वितरित करता है

उच्च गति प्रणाली बस:The MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds, आधुनिक गति नियंत्रण और उच्च गति वाले I/O अनुप्रयोगों की मांग वाले स्कैन समय की आवश्यकताओं का समर्थन करता है।

भौतिक मॉड्यूल प्रतिधारणःबैकप्लेन मैकेनिकल माउंटिंग रेल और मॉड्यूल गाइड संरचना प्रदान करता है जो प्रत्येक स्थापित मॉड्यूल को सुरक्षित रूप से स्थिति में रखता है,मॉड्यूल रिटेन्शन क्लिप और पूर्ण असेंबली के लिए डीआईएन रेल या पैनल माउंटिंग पॉइंट के साथ.

आवेदन

कॉम्पैक्ट मशीन नियंत्रक:छोटे से मध्यम मशीन उपकरण, पैकेजिंग उपकरण और सामग्री हैंडलिंग सिस्टम जहां नियंत्रण तर्क और I/O आवश्यकताएं 3-स्लॉट CPU/पावर सप्लाई/I/O कॉन्फ़िगरेशन के भीतर फिट होती हैं।

वितरित I/O आर्किटेक्चर सिस्टम:Applications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

स्किड-माउंटेड उपकरण नियंत्रक:ओईएम उपकरण स्किड और मॉड्यूलर प्रक्रिया इकाइयों के साथ स्वतंत्र नियंत्रण प्रणाली जहां पैनल स्थान सीमित है और आवेदन की I/O गिनती मामूली है।

पायलट और परीक्षण प्रणालीःपरीक्षण बेंच, प्रोटोटाइप मशीन नियंत्रण और प्रयोगशाला स्वचालन प्रणालियों का निर्माण करना जो उत्पादन प्रणाली में स्केल करने से पहले विकास के दौरान न्यूनतम MELSEC iQ-R कॉन्फ़िगरेशन का उपयोग करते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: MELSEC iQ-R श्रृंखला में "मुख्य आधार इकाई" और "विस्तार आधार इकाई" के बीच अंतर क्या है?

एक मुख्य आधार इकाई (जैसे R33B) वह बैकप्लेन है जो सीपीयू मॉड्यूल को सीधे रखता है ∙ यह किसी भी MELSEC iQ-R प्रणाली में फाउंडेशनल रैक है। An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirementप्रत्येक MELSEC iQ-R प्रणाली के लिए एक मुख्य आधार इकाई की आवश्यकता होती है; आवश्यकता के अनुसार विस्तार आधार इकाइयों को जोड़ा जाता है।

Q2: क्या R33B को विस्तार आधार इकाइयों के साथ विस्तारित किया जा सकता है यदि अंततः 3 से अधिक स्लॉट की आवश्यकता होती है?

हाँ ️ MELSEC iQ-R प्लेटफॉर्म सिस्टम के एक्सटेंशन बस के माध्यम से विस्तार आधार इकाइयों को मुख्य आधार इकाई से जोड़ने का समर्थन करता है,मुख्य आधार इकाई के स्वयं के स्लॉट की संख्या से अधिक कुल मॉड्यूल क्षमता को बढ़ाना. विस्तार चरणों की अधिकतम संख्या और R33B में स्थापित विशिष्ट सीपीयू मॉडल द्वारा समर्थित कुल मॉड्यूल की संख्या की पुष्टि करें,जैसा कि सीपीयू प्रदर्शन वर्ग अधिकतम सिस्टम विन्यास आकार निर्धारित करता है.

Q3: क्या R33B में पावर सप्लाई मॉड्यूल शामिल है, या यह अलग से खरीदा जाता है?

R33B बेस यूनिट ही केवल बैकप्लेन है ∙ पावर सप्लाई मॉड्यूल बेस यूनिट के स्लॉट में से एक में स्थापित एक अलग घटक है (या, एकीकृत पावर सप्लाई के साथ सीपीयू मॉडल के लिए,इस आवश्यकता को समाप्त किया जा सकता है). विशिष्ट सीपीयू मॉड्यूल के विनिर्देशों से बिजली की आपूर्ति की आवश्यकताओं की पुष्टि,क्योंकि कुछ MELSEC iQ-R CPU प्रकारों में एक एकीकृत बिजली आपूर्ति कार्यक्षमता शामिल है जो उपलब्ध स्लॉट आवंटन को बदलती है.

Q4: कौन से CPU मॉड्यूल R33B बेस यूनिट के साथ संगत हैं?

R33B को MELSEC iQ-R सीरीज CPU मॉड्यूल रेंज के लिए डिज़ाइन किया गया है जिसमें R-सीरीज प्रोसेस CPU, मोशन CPU,और मानक प्रोग्राम करने योग्य सीपीयू जो आईक्यू-आर प्लेटफॉर्म के बैकप्लेन इंटरफ़ेस और सिस्टम बस प्रोटोकॉल को साझा करते हैं. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
