पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | SIMENS |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6ED1052-1FB00-0BA6 |

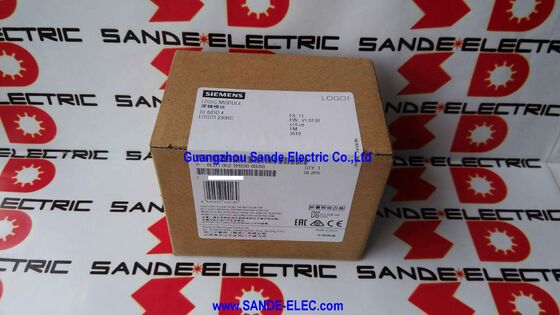

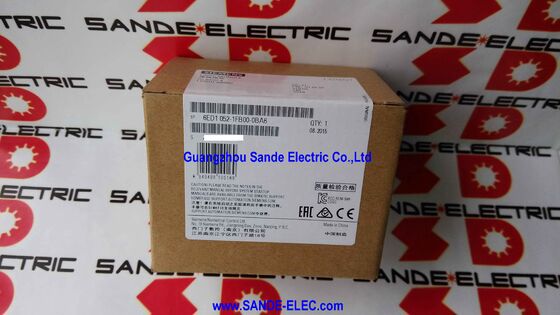

सीमेंस 6ED1052-1FB00-0BA6लोगो है! 230RC - 115V/230V AC/DC वातावरण के लिए सीमेंस के सबसे लोकप्रिय माइक्रो-ऑटोमेशन डिवाइस का अंतर्निहित-डिस्प्ले संस्करण।
यह स्वचालन परिदृश्य में एक विशिष्ट स्थान पर बैठता है: एक रिले पैनल होने के लिए बहुत स्मार्ट, एक पूर्ण पीएलसी, लोगो को उचित ठहराने के लिए बहुत कॉम्पैक्ट और लागत प्रभावी! औद्योगिक संयंत्रों, वाणिज्यिक भवनों और बुनियादी ढांचे के अनुप्रयोगों में मौजूद हजारों छोटे नियंत्रण कार्यों के लिए जटिल रिले वायरिंग और उचित पीएलसी सिस्टम के बीच की जगह को भरता है।
230RC वैरिएंट अलग 24V DC ट्रांसफार्मर या बिजली आपूर्ति मॉड्यूल की आवश्यकता के बिना सीधे AC मेन सप्लाई से संचालित होता है।
आपूर्ति इनपुट फ़ील्ड इनपुट के समान वोल्टेज है - यूनिट को सीधे 115V या 230V AC मेन से तार दें, और वही वोल्टेज आठ डिजिटल इनपुट को चलाता है। 115V/230V AC के साथ संगत सेंसर और स्विच सीधे इनपुट टर्मिनलों से जुड़ते हैं।
यह डायरेक्ट-मेन डिज़ाइन उन वातावरणों में इंस्टॉलेशन को काफी सरल बनाता है जहां एसी-वोल्टेज फ़ील्ड डिवाइस मानक हैं - आकार, स्थापित या रखरखाव के लिए कोई मध्यवर्ती डीसी बिजली की आपूर्ति नहीं है।
चार रिले आउटपुट वास्तविक स्विचिंग बहुमुखी प्रतिभा प्रदान करते हैं: संभावित-मुक्त रिले संपर्क विभिन्न आउटपुट चैनलों पर अलग-अलग वोल्टेज स्विच कर सकते हैं, 10 ए तक प्रतिरोधी भार को संभाल सकते हैं, और मोटर संपर्ककर्ता, सोलनॉइड वाल्व और 3 ए तक पंप स्टार्टर जैसे आगमनात्मक भार चला सकते हैं।
यह लचीलापन - विभिन्न रिले संपर्कों में 115V और 230V AC लोड को मिलाने की क्षमता के साथ मिलकर - 230RC को AC-संचालित यांत्रिक उपकरण नियंत्रण के लिए प्राकृतिक विकल्प बनाता है, जहां PLC आउटपुट को रिले को इंटरपोज़ किए बिना सीधे वास्तविक मेन-वोल्टेज लोड को स्विच करने की आवश्यकता होती है।
| पैरामीटर | कीमत |
|---|---|
| आपूर्ति/इनपुट वोल्टेज | 115वी/230वीएसी/डीसी |
| डिजिटल इनपुट | 8 |
| रिले आउटपुट | 4 |
| रिले रेटिंग | 10A प्रतिरोधक / 3A आगमनात्मक |
| याद | 200 फ़ंक्शन ब्लॉक |
| प्रदर्शन | एकीकृत एलसीडी |
| डीआईएन रेल चौड़ाई | 4 एमयू (72मिमी) |
| आयाम (H×W×D) | 90×72×55मिमी |
| संचालन तापमान | 0-55°C |
| विस्तार अधिकतम | 24 डीआई/16 डीओ/8 एआई/2 एओ |
लोगो! 0BA6 की 200 ब्लॉक सीमा सर्किट प्रोग्राम में मौजूद तार्किक कनेक्शन की अधिकतम संख्या को परिभाषित करती है।
एक फ़ंक्शन ब्लॉक कोई भी तत्व है - एक संपर्क, एक कॉइल, एक टाइमर, एक काउंटर, एक तुलनित्र, एक विशेष फ़ंक्शन। एक साधारण ऑन-डिले टाइमर सर्किट तीन ब्लॉकों की खपत करता है; प्रकाश व्यवस्था, वेंटिलेशन और पहुंच का प्रबंधन करने वाला एक व्यापक भवन स्वचालन कार्यक्रम सीमा तक पहुंचने से पहले 150-180 ब्लॉक का उपयोग कर सकता है।
200-ब्लॉक छत लोगो के नियंत्रण कार्यों को आराम से संभालती है! इसके लिए डिज़ाइन किया गया था: टाइम स्विच, रिले और सहायक संपर्कों के एक पैनल को एक प्रोग्रामयोग्य डिवाइस से बदलना।
200 ब्लॉक से अधिक के कार्यों के लिए - अधिक जटिल अनुक्रमण, बड़ी बिल्डिंग सिस्टम, मल्टी-एक्सिस मशीन नियंत्रण - 400 ब्लॉक के साथ 0BA8 या SIMATIC S7-1200 उचित कदम है।
230RC पर डिस्प्ले ("आरसी" पदनाम में डिस्प्ले शामिल है; डिस्प्ले के बिना शुद्ध संस्करण "आरसीओ" है) तीन परिचालन कार्य प्रदान करता है: पीसी की आवश्यकता के बिना चार नेविगेशन बटन का उपयोग करके ऑन-साइट प्रोग्राम पैरामीटर संशोधन; सॉफ्ट कम्फर्ट में कॉन्फ़िगर करने योग्य 40 संदेश टेक्स्ट तक जो प्रोग्राम स्थितियों ("पंप रनिंग", "डोर ओपन - अलार्म", "टैंक खाली") के जवाब में दिखाई देते हैं; और सक्रिय टाइमर गणना, काउंटर मान और एनालॉग माप का वास्तविक समय प्रदर्शन।
छोटे स्टैंडअलोन इंस्टॉलेशन के लिए जहां एक समर्पित एचएमआई उचित नहीं है, लोगो का अपना डिस्प्ले शून्य अतिरिक्त हार्डवेयर लागत पर आवश्यक स्थिति प्रतिक्रिया प्रदान करता है।
प्रतीक चिन्ह! विस्तार मॉड्यूल सीधे साइड-बाय-साइड अटैचमेंट के माध्यम से मूल इकाई के दाईं ओर से जुड़ते हैं - कोई बस केबल नहीं, कोई रैक नहीं, कोई जटिल इंटरकनेक्ट नहीं।
मॉड्यूल भौतिक रूप से एक साथ क्लिप होते हैं और अपने साइड कनेक्टर के माध्यम से विद्युत रूप से जुड़ते हैं, जिससे डीआईएन रेल पर एक कॉम्पैक्ट पंक्ति बनती है।
अधिकतम विस्तारणीय विन्यास - 24 डीआई, 16 डीओ, 8 एआई, 2 एओ - लोगो के उचित मिश्रण को जोड़कर प्राप्त किया जाता है! डिजिटल और एनालॉग विस्तार मॉड्यूल।
एएस-इंटरफ़ेस संचार मॉड्यूल लोगो का विस्तार करता है! 31 एएस-इंटरफ़ेस दासों तक को नियंत्रित करने के लिए; KNX मॉड्यूल लोगो को एकीकृत करता है! सीधे स्वचालन नेटवर्क के निर्माण में।
Q1: क्या लोगो कर सकता है! 230RC को सीधे डिवाइस पर प्रोग्राम किया जाना चाहिए, या क्या हमेशा एक पीसी की आवश्यकता होती है?
दोनों संभव हैं. इकाई सरल सर्किट के लिए चार नेविगेशन बटन के माध्यम से प्रत्यक्ष कुंजी-पैनल प्रोग्रामिंग का समर्थन करती है। कई ब्लॉक, संदेश पाठ और सिमुलेशन, लोगो वाले जटिल कार्यक्रमों के लिए! पीसी पर सॉफ्ट कम्फर्ट V6 कहीं अधिक कुशल है।
प्रोग्राम एक पीसी केबल के माध्यम से स्थानांतरित किए जाते हैं; लोगो! फिर स्टैंडअलोन चलता है।
Q2: रिले संपर्क सीधे किस लोड पर स्विच कर सकते हैं?
230VAC पर 10A संपर्क 2,300W प्रतिरोधक भार तक स्विच करते हैं। आगमनात्मक भार (संपर्ककर्ता, सोलनॉइड कॉइल, ट्रांसफार्मर प्राइमरी) प्रति संपर्क 3A तक सीमित हैं - 230VAC पर लगभग 690W।
3ए से ऊपर के मोटर लोड को बाहरी संपर्ककर्ता के माध्यम से संचालित किया जाना चाहिए; लोगो! रिले कॉन्टैक्टर कॉइल को सक्रिय करता है, और कॉन्टैक्टर मोटर करंट को संभालता है।
Q3: क्या 0BA6 विस्तार मॉड्यूल 0BA7 या 0BA8 पीढ़ी के लोगो के साथ संगत हैं! बुनियादी इकाइयाँ?
नहीं, विस्तार मॉड्यूल पीढ़ी-विशिष्ट हैं - 0BA6 मॉड्यूल केवल 0BA6 बुनियादी इकाइयों के साथ काम करते हैं। विभिन्न पीढ़ियाँ अलग-अलग विस्तार बस प्रोटोकॉल का उपयोग करती हैं और विनिमेय नहीं होती हैं।
प्रतिस्थापन या अतिरिक्त विस्तार मॉड्यूल की सोर्सिंग करते समय, हमेशा पुष्टि करें कि पीढ़ी स्थापित मूल इकाई से मेल खाती है।
Q4: लोगो का क्या होता है! बिजली की विफलता के दौरान कार्यक्रम और अवधारण मूल्य?
प्रोग्राम को गैर-वाष्पशील फ्लैश मेमोरी में संग्रहीत किया जाता है और बिजली रुकावटों के माध्यम से अनिश्चित काल तक जारी रहता है। प्रतिधारण मान (काउंटर, टाइमर स्थिति, प्रतिधारण के रूप में कॉन्फ़िगर किए गए झंडे) बिना बैकअप बैटरी के EEPROM के माध्यम से संरक्षित किए जाते हैं। पावर-अप पर गैर-अवधारणात्मक मान अपने प्रारंभिक मानों पर रीसेट हो जाते हैं।
कार्यक्रम के विकास के दौरान किन मूल्यों को बनाए रखना है इसका विकल्प सॉफ्ट कम्फर्ट में सेट किया गया है।
Q5: जब कोई कार्य लोगो की 200-ब्लॉक सीमा से अधिक हो जाता है तो अपग्रेड पथ क्या होता है?
विस्तारित I/O रेंज के लिए, लोगो! एएस-इंटरफ़ेस मॉड्यूल लोगो का उपभोग किए बिना 31 फ़ील्ड डिवाइस जोड़ते हैं! तर्क क्षमता.
जब प्रोग्राम स्वयं 200 ब्लॉकों से आगे निकल जाता है, तो अगला चरण SIMATIC S7-1200 होता है, जो 75KB या अधिक कार्य मेमोरी, PROFINET IO और एक तुलनीय कॉम्पैक्ट DIN-रेल फ़ुटप्रिंट में पूर्ण PLC अनुदेश सेट प्रदान करता है।
