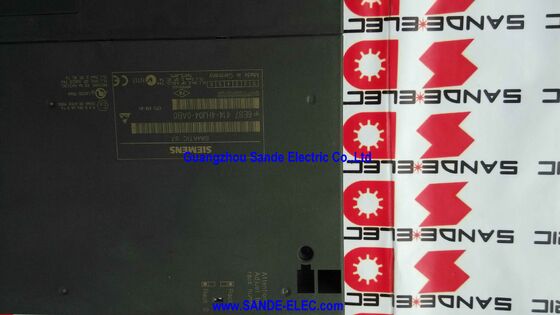

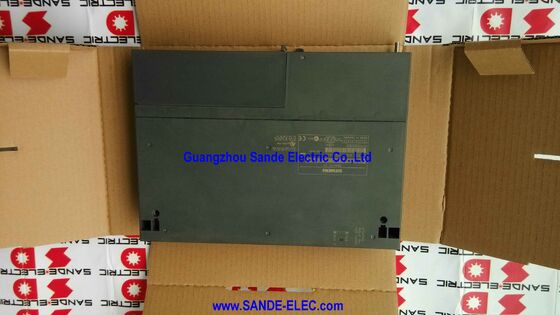

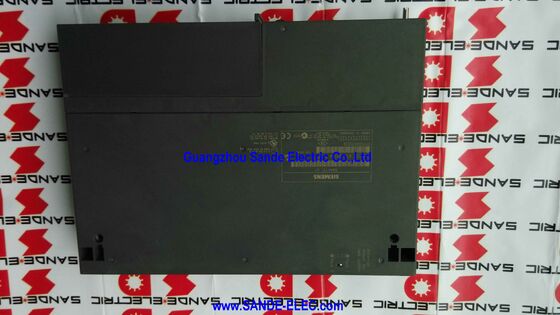

केंद्रीय इकाई 6ES7 414-4HJ04-0AB0 6ES7414-4HJ04-0AB0 6ES7414-4HJO4-0OABO

Siemens 6ES7414-4HJ04-0AB0∙ SIMATIC S7-400H CPU 414H ∙ रिडंडेंट सेंट्रल प्रोसेसिंग यूनिट, 1.4MB मेमोरी, 4 इंटरफेस (1 MPI/DP + 1 DP + 2 सिंक), 4.5W, 219×50×290mm, 1.07kg

अवलोकन

दसीमेंस 6ES7414-4HJ04-0AB0सीपीयू 414 एच ∙ सिमैटिक एस7-400 एच उच्च उपलब्धता नियंत्रक परिवार में केंद्रीय प्रसंस्करण इकाइयों में से एक है। सभी एच-सीरीज़ सीपीयू की तरह, 414 एच को जोड़े में तैनात करने के लिए डिज़ाइन किया गया हैःदो अलग-अलग रैक में स्थापित दो समान सीपीयू, अपने सिंक्रनाइज़ेशन इंटरफेस के माध्यम से फाइबर ऑप्टिक सिंक्रनाइज़ेशन केबलों के माध्यम से जुड़े हुए हैं, और एक ही कार्यक्रम को एक ही समय में गर्म स्टैंडबाय रिडंडेंट कॉन्फ़िगरेशन में चलाते हैं।

जब एक सीपीयू विफल हो जाता है, तो भागीदार नियंत्रित प्रक्रिया में किसी भी व्यवधान के बिना एक एकल स्कैन चक्र के भीतर तुरंत कार्यभार संभाल लेता है।

6ES7414-4HJ04-0AB0 414H मेमोरी रेंज के प्रवेश बिंदु पर स्थित है, जो 1.4MB कुल मेमोरी को प्रोग्राम और डेटा के बीच समान रूप से विभाजित करता है।

उसी परिवार में अपने उत्तराधिकारी की तुलना में (6ES7414-4HM14-0AB0, जो 2.8MB तक स्मृति को दोगुना करता है),4HJ04 वेरिएंट मध्यम जटिलता के प्रक्रिया नियंत्रण कार्यक्रमों के लिए अच्छी तरह से उपयुक्त है ️ उन लोगों के लिए जिनमें पर्याप्त पीआईडी लूप प्रबंधन और अलार्म प्रसंस्करण है, लेकिन सबसे बड़े निरंतर प्रक्रिया स्वचालन अनुप्रयोगों के बहुत बड़े कार्यक्रम और डेटा संरचनाओं की आवश्यकता नहीं है।

4.5W शक्ति हानि और 1.07kg वजन एक कॉम्पैक्ट को दर्शाता है,कुशलता से डिजाइन किया गया मॉड्यूल इन आंकड़ों को बहु रैक S7-400 प्रतिष्ठानों में महत्व दिया जाता है जहां कई मॉड्यूल एक आम कैबिनेट साझा करते हैं और थर्मल प्रबंधन एक वास्तविक इंजीनियरिंग विचार है.

4.5W पर, CPU 414H का थर्मल योगदान पूरी तरह से लोड रैक में भी मामूली है।

प्रमुख विनिर्देश

S7-400H सीपीयू रेंज में 414H

S7-400H प्लेटफार्म कई H-CPU वेरिएंट प्रदान करता है, प्रत्येक स्वचालन कार्यक्रम के पैमाने से मेल खाने के लिए मेमोरी क्षमता में वृद्धि करता है।सीपीयू 412 एच (6ES7412-3HJ14-0AB0) कुल 768KB से शुरू होता है छोटे प्रक्रिया इकाइयों के लिए उपयुक्त.

सीपीयू 414 एच 1.4 एमबी (यह भाग) मध्यम आकार और जटिलता के कार्यक्रमों को संभालता है। 2.8 एमबी (6ES7414-4HM14-0AB0) पर सीपीयू 414 एच बड़े निरंतर प्रक्रिया नियंत्रण कार्यक्रमों तक फैलता है। शीर्ष पर,सबसे जटिल संयंत्र-व्यापी स्वचालन कार्यक्रमों के लिए CPU 417H वेरिएंट 20MB तक पहुंचते हैं.

4HJ04 ¢ 700KB डेटा और 700KB प्रोग्राम ¢ का 1.4MB मेमोरी स्प्लिट एक संतुलित डिजाइन दर्शन को दर्शाता है।प्रक्रिया नियंत्रण कार्यक्रम समकक्ष मशीन नियंत्रण कार्यक्रमों की तुलना में बड़े डेटा संरचना उत्पन्न करते हैं, प्रक्रिया डेटा ऑब्जेक्ट्स (पीडीओ), अलार्म टेबल और इतिहासकार बफर के व्यापक उपयोग के कारण।

बराबर 700KB/700KB विभाजन इसे स्वीकार करता है, कार्यक्रम स्मृति के साथ पर्याप्त डेटा मेमोरी प्रदान करता है।

अनुप्रयोग सीमा के लिए 414H का लक्ष्य ️ एक प्रक्रिया इकाई जैसे कि आसवन स्तंभ, एक रिएक्टर अनुभाग,या पानी के उपचार के चरण में 700KB प्रोग्राम मेमोरी में कई सौ नियंत्रण लूप हो सकते हैं, संबंधित अलार्म तर्क, और SCADA परत के साथ संचार हैंडलिंग।

दोहरे प्रोफिबस डीपी इंटरफेस ️ नेटवर्क लचीलापन

सीपीयू 414एच पर दो प्रोफिबस डीपी इंटरफेस अलग-अलग फील्ड डिवाइस नेटवर्क के स्वतंत्र प्रबंधन की अनुमति देते हैंः

एमपीआई/डीपी संयुक्त इंटरफ़ेसःMPI (प्रोग्रामिंग टर्मिनल और HMI कनेक्शन के लिए) या PROFIBUS DP मास्टर के रूप में कॉन्फ़िगर किया जा सकता है। जब DP मास्टर के रूप में कॉन्फ़िगर किया जाता है, तो यह इंटरफ़ेस PROFIBUS फील्ड डिवाइस के एक समूह का प्रबंधन करता है, उदाहरण के लिएड्राइव के लिए समर्पित एक PROFIBUS नेटवर्क, परिवर्तनीय गति वाले पंप और मोटर स्टार्टर।

समर्पित डीपी इंटरफ़ेसःहमेशा PROFIBUS DP मास्टर के रूप में कार्य करता है।

यह इंटरफेस एक दूसरे, स्वतंत्र PROFIBUS नेटवर्क का प्रबंधन करता है, उदाहरण के लिए, ड्राइव नेटवर्क से अलग उपकरण (दबाव, प्रवाह, तापमान ट्रांसमीटर) के लिए समर्पित एक नेटवर्क।

प्रोफिबस के स्वतंत्र खंडों में ड्राइव और उपकरण को अलग करना प्रक्रिया स्वचालन में एक सामान्य डिजाइन अभ्यास है।

ड्राइव मॉड्यूल महत्वपूर्ण बस यातायात उत्पन्न करते हैं (गति और टोक़ डेटा के लगातार अद्यतन) और प्रोफिबस बैंडविड्थ का उपभोग कर सकते हैं जो उपकरण के अद्यतन दर को धीमा कर देता है।

अलग-अलग खंड, प्रत्येक अपने स्वयं के डीपी मास्टर इंटरफेस पर, इन यातायात प्रोफाइल को अलग करते हैं और यह सुनिश्चित करते हैं कि दोनों नेटवर्क प्रकार स्वतंत्र रूप से अपनी आवश्यक अद्यतन दर प्राप्त करें।

सिंक्रनाइज़ेशन और हॉट-स्टैंडबाय रिडंडेंसी

दो सिंक्रनाइज़ेशन मॉड्यूल इंटरफेस प्लग करने योग्य IF 960 फाइबर ऑप्टिक सिंक्रनाइज़ेशन सबमॉड्यूल स्वीकार करते हैं। ये सबमॉड्यूल फाइबर ऑप्टिक केबलों के माध्यम से साथी सीपीयू रैक में संबंधित सबमॉड्यूल से कनेक्ट होते हैं,दो स्वतंत्र, दो सीपीयू रैक के बीच गैल्वानिक रूप से पृथक सिंक्रनाइज़ेशन लिंक।

दोनों सीपीयू रैक एक ही समय में एक ही प्रोग्राम चलाते हैं, प्रत्येक स्कैन चक्र में सिंक लिंक के माध्यम से अपने डेटा को सिंक्रनाइज़ करते हैं।

यदि सक्रिय सीपीयू हार्डवेयर की खराबी का पता लगाता है, तो यह स्टैंडबाय सीपीयू को संकेत देता है कि वह तुरंत कार्यभार संभाले ✓ स्टैंडबाय सीपीयू में सभी वर्तमान डेटा हैं और बिना पुनरारंभ किए निष्पादन जारी है।

फील्ड उपकरणों के परिप्रेक्ष्य से, प्रोफिबस चक्र निर्बाध रूप से जारी रहते हैं।

दो सिंक्रनाइज़ लिंक अनिवार्य हैं: यदि एक सिंक्रनाइज़ लिंक विफल हो जाता है, the system continues operating but with degraded redundancy — one link maintains synchronisation while the fault alarm prompts maintenance to restore the second link before any process-critical event occurs.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: सीपीयू 414 एच की तुलना 412 एच से कैसे की जाती है, और मैं उनमें से कैसे चुन सकता हूँ?

सीपीयू 412 एच में एक एमपीआई / डीपी इंटरफ़ेस और दो सिंक्रनाइज़ेशन इंटरफेस के साथ 768KB कुल मेमोरी है।4 एमबी मेमोरी और एक दूसरा समर्पित PROFIBUS DP मास्टर इंटरफेस जोड़ता है.

412H चुनें जब प्रक्रिया नियंत्रण कार्यक्रम कॉम्पैक्ट हो और एक एकल PROFIBUS नेटवर्क पर्याप्त हो।

414H चुनें जब या तो प्रोग्राम को ~640KB से अधिक की आवश्यकता होती है (कुछ मार्जिन छोड़ते हुए) या जब दो स्वतंत्र PROFIBUS DP नेटवर्क की आवश्यकता होती है।

प्रश्न 2: क्या सीपीयू 414एच मानक S7-400 (गैर-एच) मोड में काम कर सकता है यदि केवल एक इकाई स्थापित है?

जब केवल एक सीपीयू 414H स्थापित है, या जब दो सीपीयू के बीच सिंक्रनाइज़ लिंक अनुपस्थित है,सीपीयू "एकल ऑपरेशन" मोड में काम करता है यह उपयोगकर्ता कार्यक्रम चलाता है और PROFIBUS नेटवर्क को सामान्य रूप से नियंत्रित करता है, रिडंडेंसी फंक्शन के बिना।

सीपीयू एक नैदानिक अलार्म उत्पन्न करता है जो यह दर्शाता है कि पूर्ण अतिरेक उपलब्ध नहीं है।

सभी प्रक्रिया नियंत्रण कार्य सामान्य रूप से कार्य करते हैं; केवल स्वचालित विफलता संरक्षण अनुपस्थित है जब तक कि दूसरा सीपीयू और सिंक्रनाइज़ लिंक बहाल नहीं हो जाते हैं।

Q3: क्या STEP 7 एकमात्र प्रोग्रामिंग वातावरण है, और क्या TIA पोर्टल समर्थित है?

सीपीयू 414एच को सिमेंस स्टेप 7 प्रोफेशनल वी5.4 एसपी4 या बाद के संस्करणों के साथ क्लासिक स्टेप 7 वातावरण के साथ प्रोग्राम किया गया है।

TIA पोर्टल प्रोग्रामिंग के लिए S7-400H CPU परिवार का समर्थन नहीं करता है। S7-400H सिस्टम के लिए मौजूदा STEP 7 परियोजनाओं को विकास और रखरखाव के लिए STEP 7 वातावरण में रहना चाहिए।

नई उच्च उपलब्धता पीएलसी परियोजनाओं के लिए, सीमेंस वर्तमान पीढ़ी के टीआईए पोर्टल संगत प्रतिस्थापन मंच के रूप में एस7-1500 एच प्रदान करता है।

प्रश्न 4: चलती एच-सिस्टम में 6ES7414-4HJ04-0AB0 को बदलने के लिए क्या प्रक्रिया की आवश्यकता है?

S7-400H ऑनलाइन सीपीयू प्रतिस्थापन का समर्थन करता है जबकि साथी सीपीयू काम करना जारी रखता है।

प्रतिस्थापन प्रक्रियाः विफल सीपीयू युक्त रैक को बंद करें, भौतिक रूप से सीपीयू मॉड्यूल को बदलें,रैक को शक्ति बहाल बदल दिया सीपीयू सिंक्रनाइज़ अभी भी चल रहे साथी सीपीयू के साथ सिंक्रनाइज़ लिंक के माध्यम से और फिर से स्वचालित रूप से गर्म स्टैंडबाय स्थिति में प्रवेश करता है.

कोई प्रोग्राम डाउनलोड की आवश्यकता नहीं है (प्रोग्राम चल रहे सीपीयू की मेमोरी में है और पुनः सिंक्रनाइज़ेशन के दौरान प्रतिस्थापन में कॉपी किया जाता है) ।

संगतता सुनिश्चित करने के लिए प्रतिस्थापन सीपीयू के फर्मवेयर संस्करण को चल रहे साथी से मिलाना अनुशंसा की जाती है।

प्रश्न 5: सीपीयू 414एच से वर्तमान सीमेंस प्लेटफॉर्म पर माइग्रेशन का मार्ग क्या है?

सीमेंस सिमैटिक एस७-१५००एच को उत्तराधिकारी प्लेटफॉर्म के रूप में अनुशंसा करता है।1517H-3 PN) PROFINET आधारित फील्ड डिवाइस नेटवर्क के साथ तुलनीय या बेहतर उच्च उपलब्धता रिडंडेंसी प्रदान करते हैं, टीआईए पोर्टल इंजीनियरिंग, और काफी बड़ी मेमोरी।

माइग्रेशन में हार्डवेयर का नया डिजाइन शामिल है (S7-1500 मॉड्यूल S7-400 रैक के साथ संगत नहीं हैं),स्टेप 7 से टीआईए पोर्टल में कार्यक्रम का रूपांतरण (कोड का स्वचालित रूपांतरण नहीं ️ मैन्युअल री-इंजीनियरिंग की आवश्यकता है), और फील्ड उपकरणों के लिए PROFIBUS से PROFINET IO पर नेटवर्क संक्रमण।

यह एक पूंजीगत परियोजना है, जिसे आमतौर पर संयंत्र के नियोजित बंद होने के दौरान निष्पादित किया जाता है, और सीमेंस संक्रमण का समर्थन करने के लिए माइग्रेशन उपकरण और इंजीनियरिंग सेवाएं प्रदान करता है।
